Lautsprecherkonfiguration und Einstellungen für “Endstufen-Zuweis.”
Dieses Gerät verfügt über einen integrierten 7-Kanal-Leistungsverstärker. Zusätzlich zum 5.1-Kanal-Basissystem können Sie verschiedene Lautsprechersysteme konfigurieren, indem Sie die Einstellungen von “Endstufen-Zuweis.” an Ihr Anwendungsgebiet anpassen. Beispiele sind 7.1-Kanal-Systeme, Bi-Amp-Anschlüsse und 2-Kanal-Systeme für die Wiedergabe in mehreren Zonen. Link
Führen Sie die Einstellungen von “Endstufen-Zuweis.” zur Anpassung an die Anzahl von Zimmern und die installierte Lautsprecherkonfiguration aus. Link
|
Wiedergabe Lautsprecher und Zone |
“Endstufen-Zuweis.” Einstellungen |
Anschlussseite |
|
|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
||
|
5.1-Kanal |
2-Kanal (Pre-out) |
Diese Einstellung kann in allen Modi von “Endstufen-Zuweis.” festgelegt werden. |
|
|
7.1-Kanal (Surround-Back) |
2-Kanal (Pre-out) |
Surround Back (Standard) |
|
|
7.1-Kanal (Front Height) |
2-Kanal (Pre-out) |
Front Height |
|
|
7.1-Kanal (Top-Front) |
2-Kanal (Pre-out) |
Top Front |
|
|
7.1-Kanal (Top-Middle) |
2-Kanal (Pre-out) |
Top Middle |
|
|
7.1-Kanal (Front-Lautsprecher des Typs Dolby Atmos Enabled) |
2-Kanal (Pre-out) |
Front Dolby |
|
|
7.1-Kanal (Surround-Lautsprecher des Typs Dolby Atmos Enabled) |
2-Kanal (Pre-out) |
Surround Dolby |
|
|
5.1-Kanal (Bi-Amp-Anschluss für Front-Lautsprecher) |
2-Kanal (Pre-out) |
Bi-Amp |
|
|
5.1-Kanal + Front-Lautsprecher des zweiten Geräts |
2-Kanal (Pre-out) |
Front B |
|
|
5.1-Kanal |
2-Kanal (Lautsprecher-ausgang) |
Zone2 |
|
Je nach Lautsprecherkonfiguration können unterschiedliche Klangmodi ausgewählt werden. Unter “Klangmodi und Kanalausgang” Link ist angegeben, welche Klangmodi unterstützt werden.
Standardkonfiguration und Anschluss

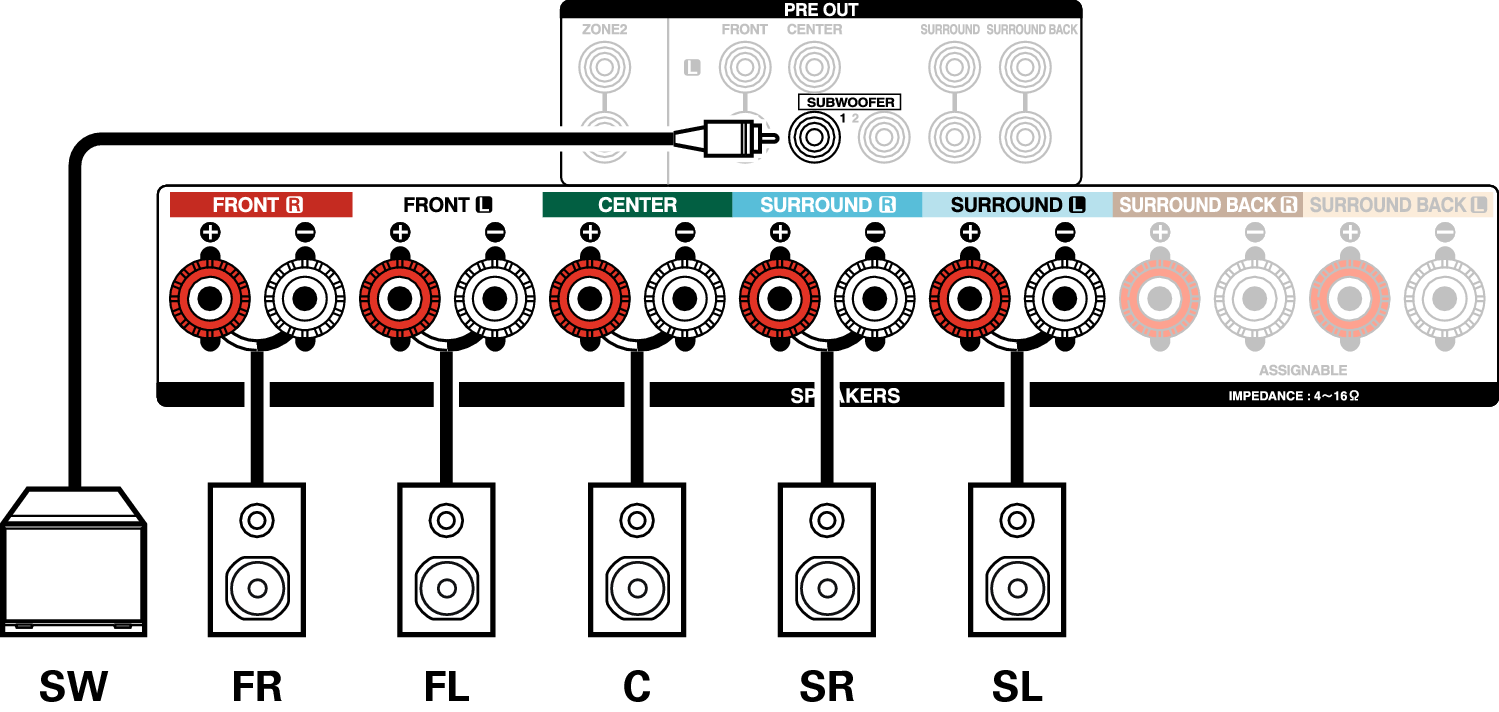

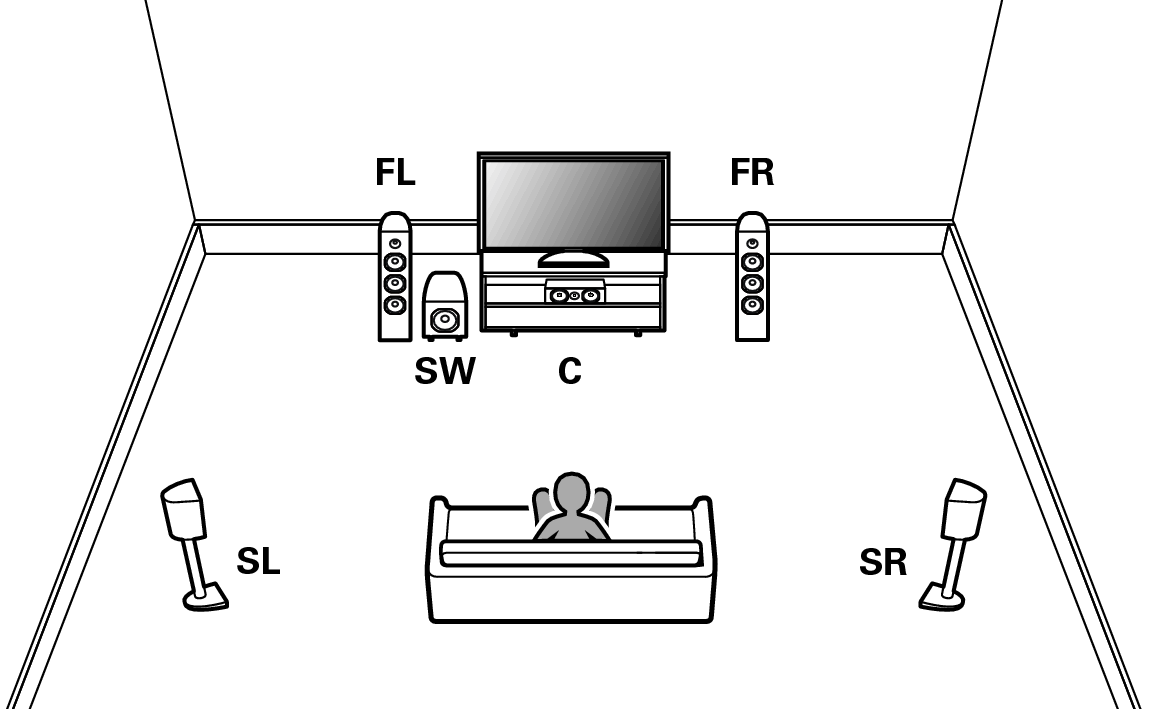

5.1-Kanal
Diese Konfiguration dient als grundlegendes 5.1-Kanal-Surroundsystem.

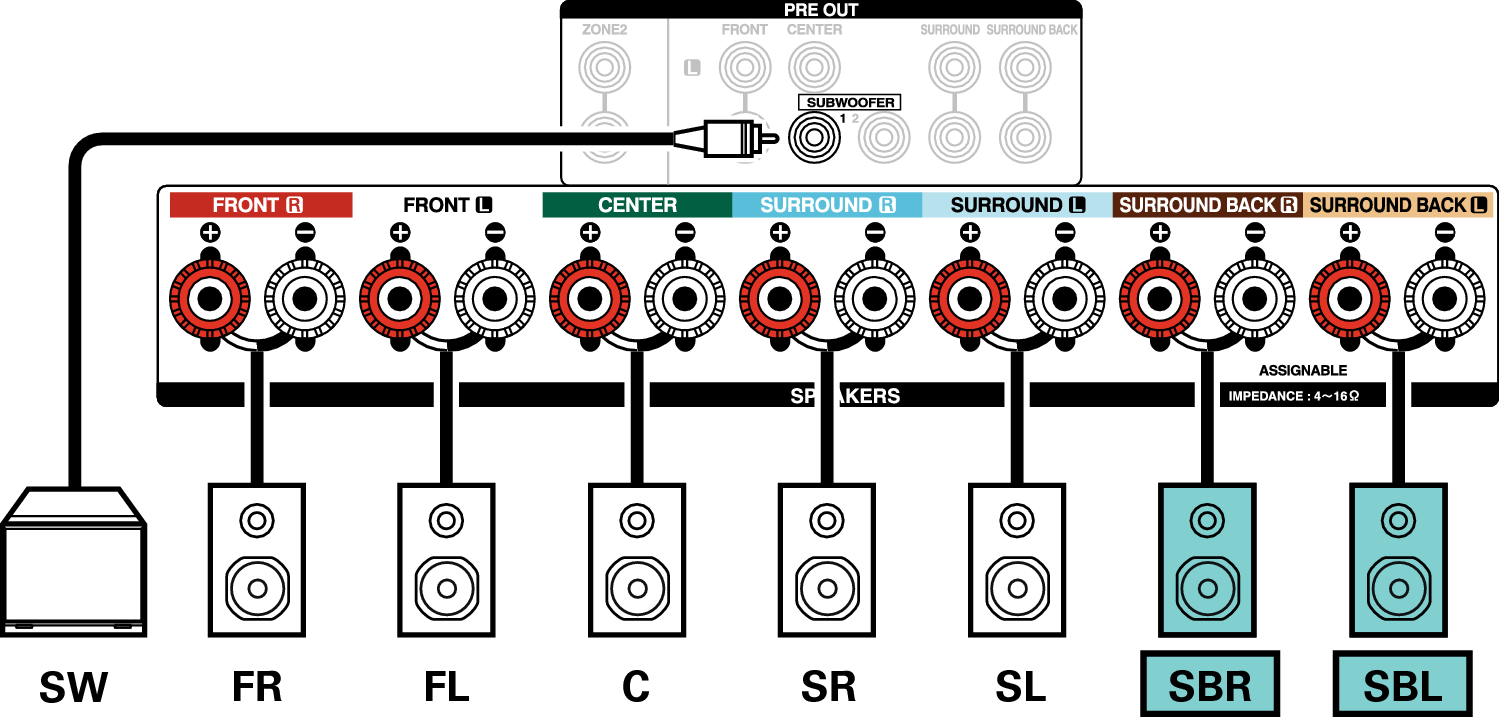

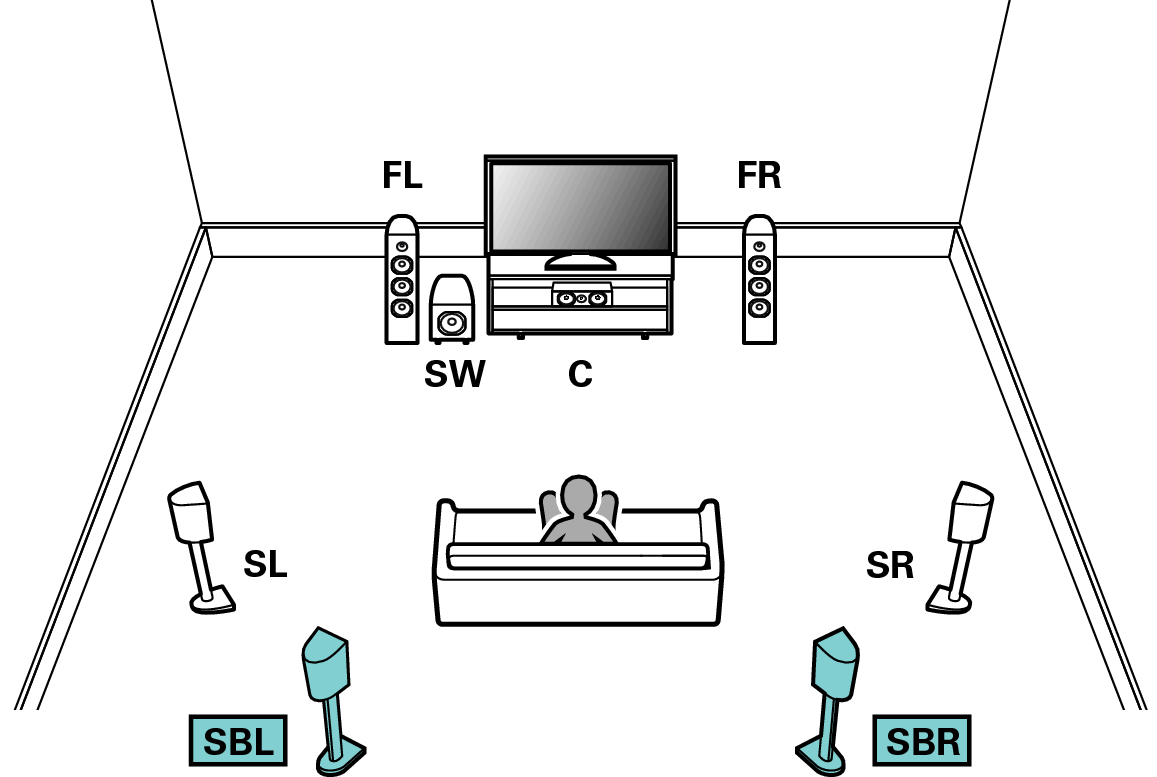

7.1-Kanal (Surround-Back)
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Back-Lautsprecher auf.
Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn am Anschluss SURROUND BACK L an.

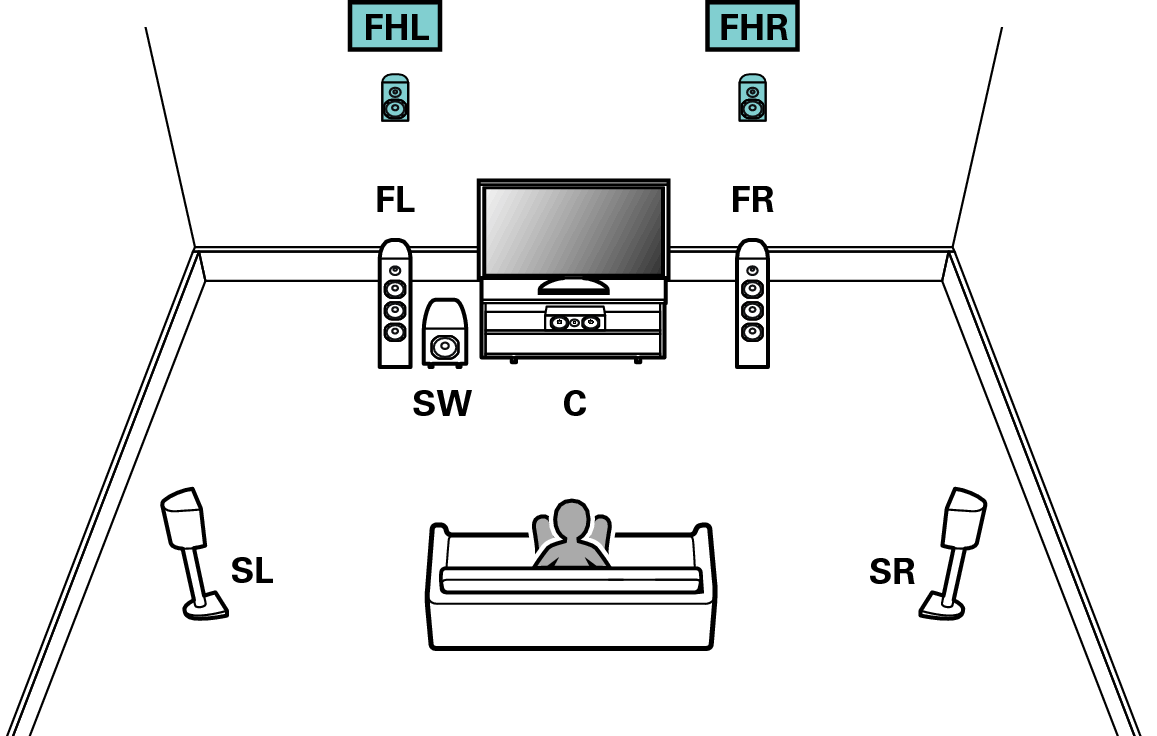

7.1-Kanal (Front Height)
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.

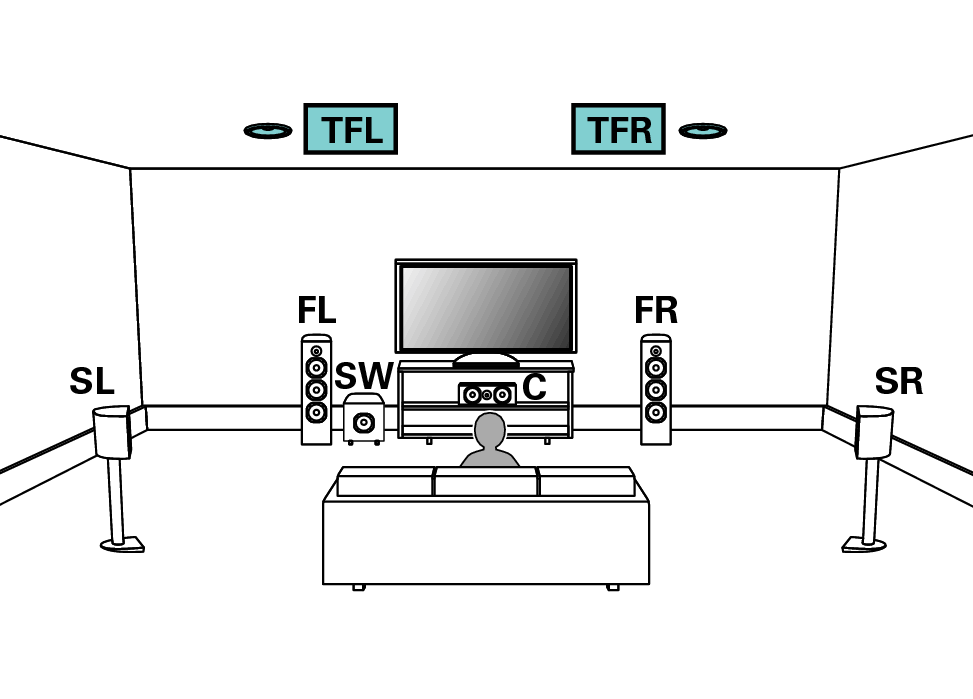

7.1-Kanal (Top-Front)
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Front-Lautsprecher auf.

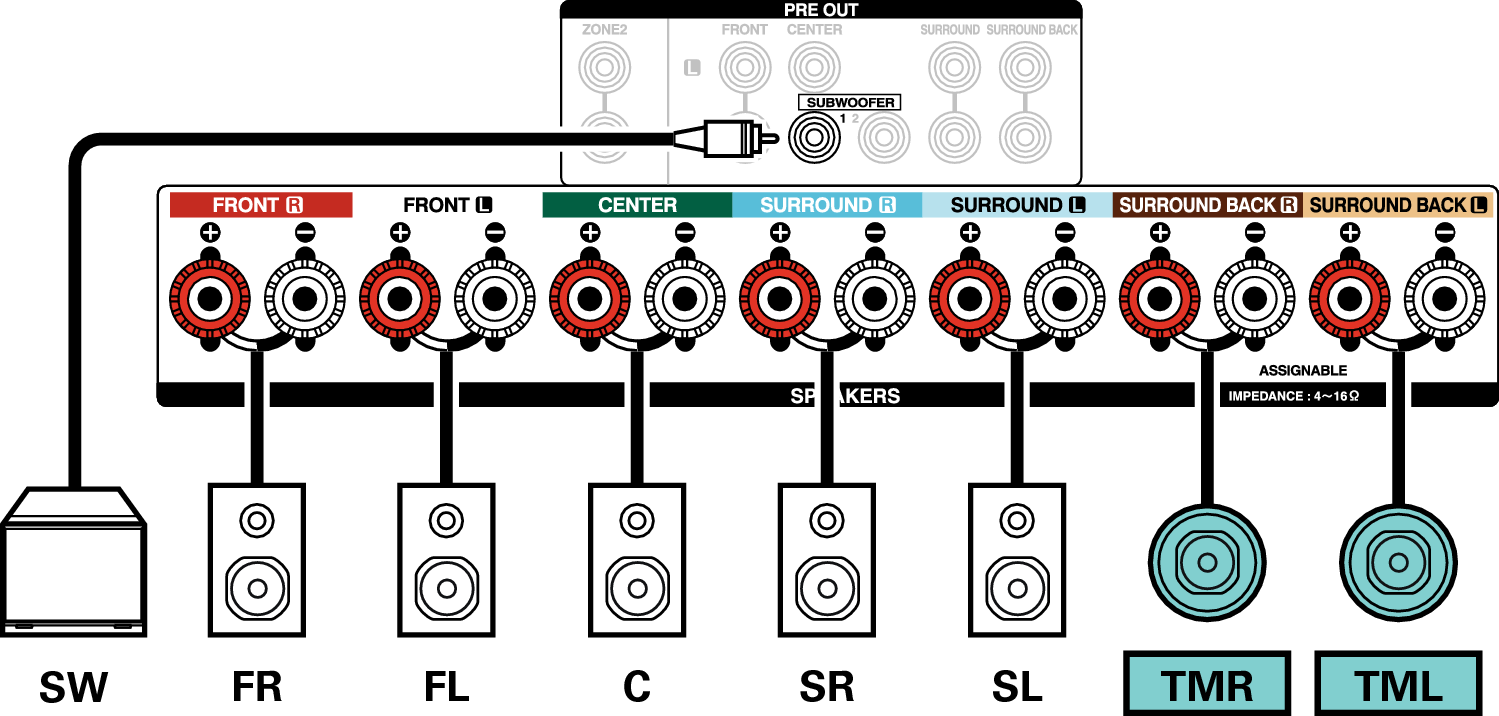

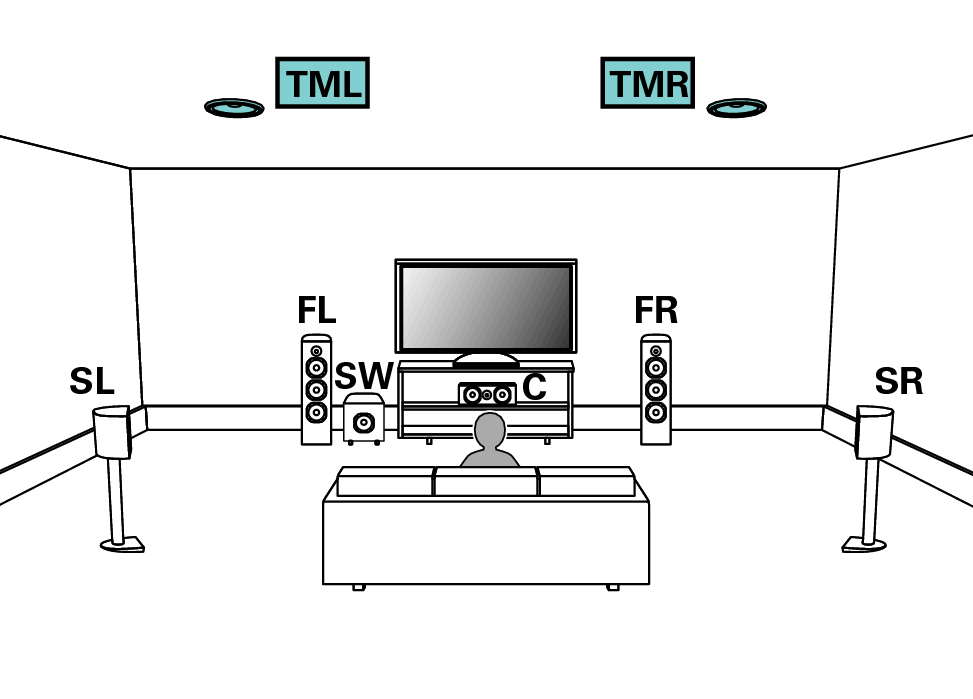

7.1-Kanal (Top-Middle)
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Middle-Lautsprecher auf.

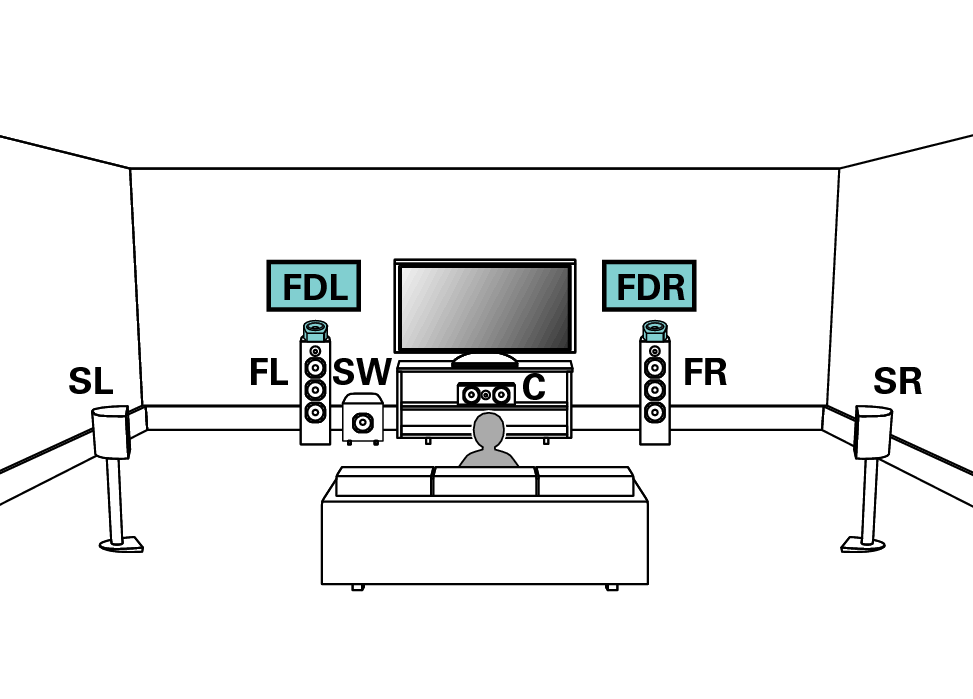

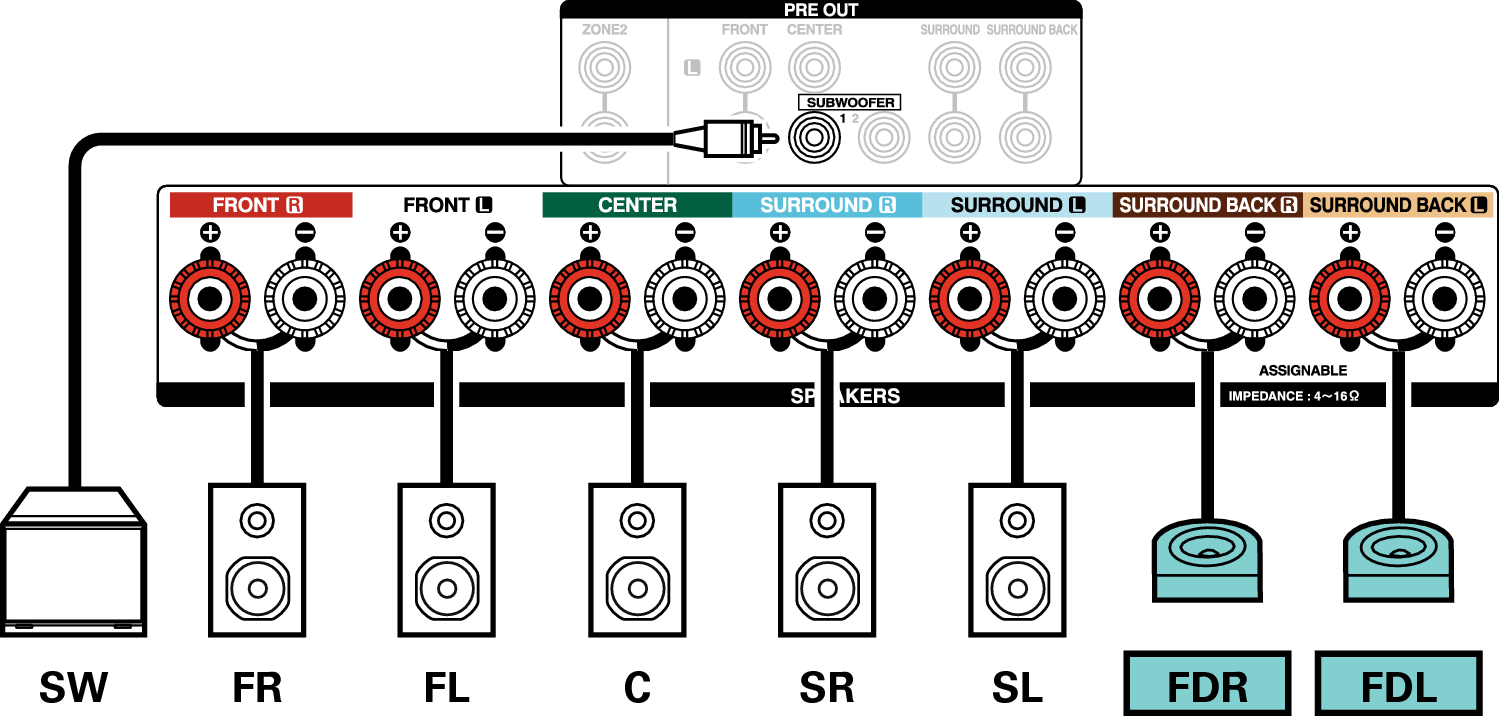

7.1-Kanal (Front-Lautsprecher des Typs Dolby Atmos Enabled)
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Front-Lautsprecher des Typs Dolby Atmos Enabled auf.

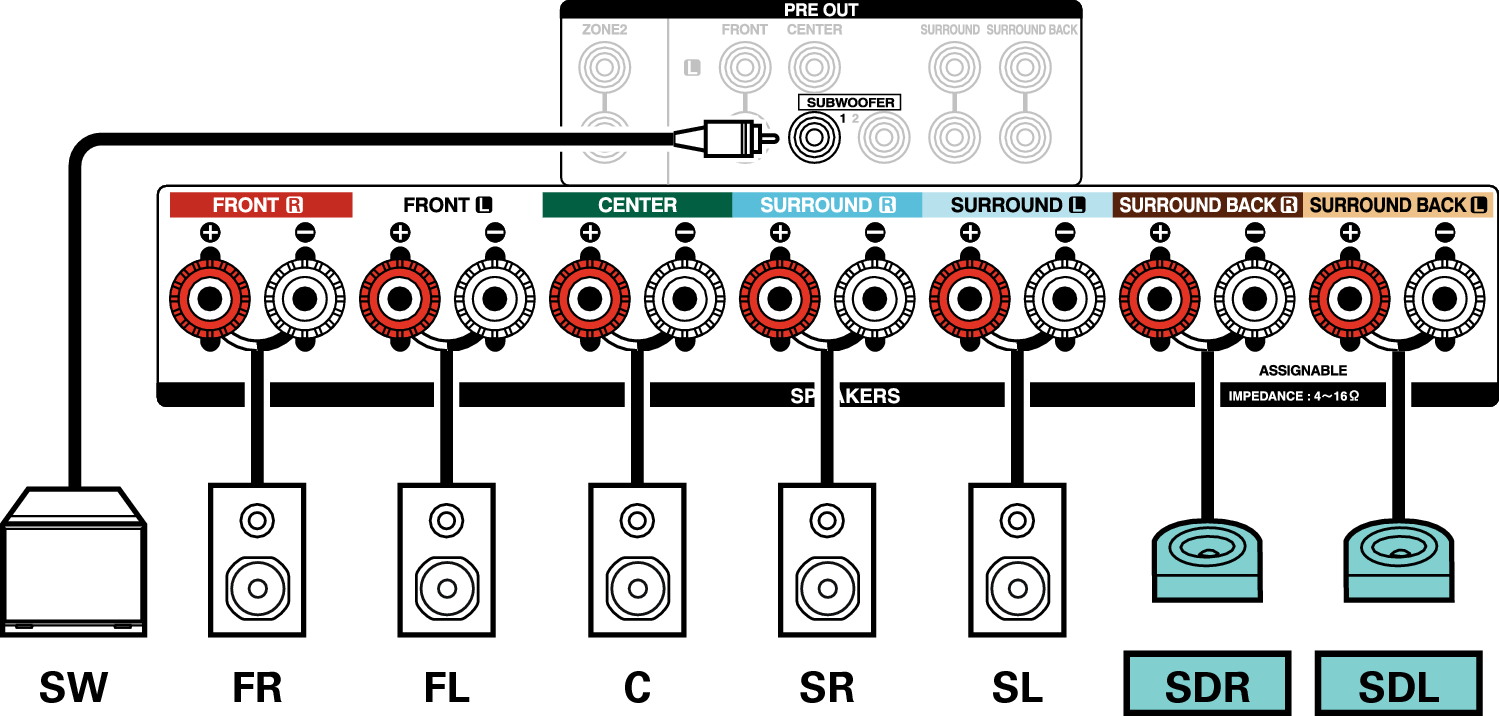

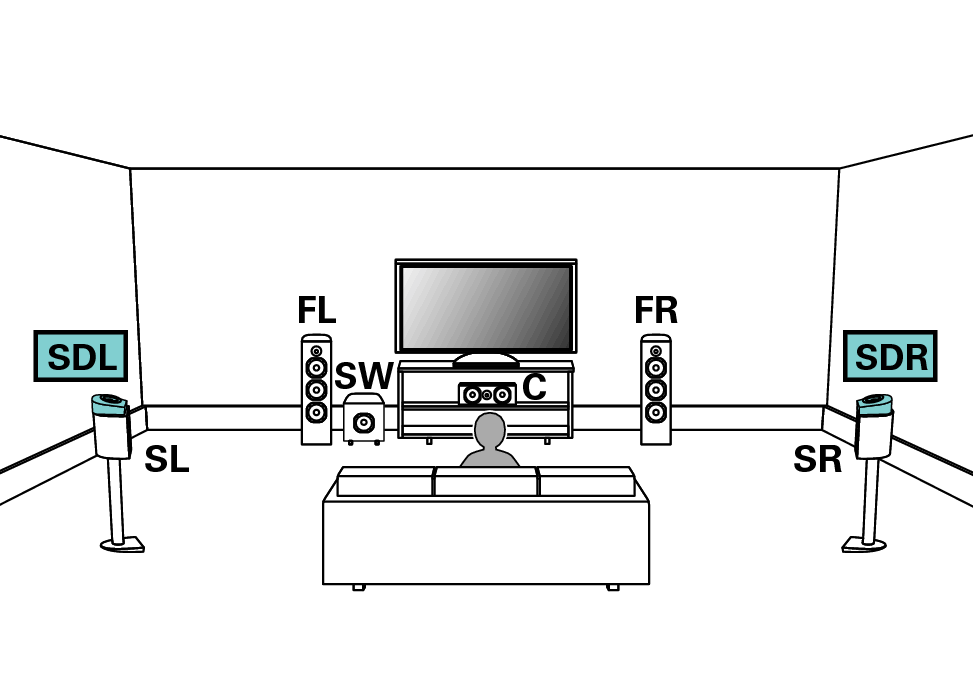

7.1-Kanal (Surround Dolby Atmos Enabled)
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Lautsprecher des Typs Dolby Atmos Enabled auf.
Angewandte Konfiguration und Anschluss

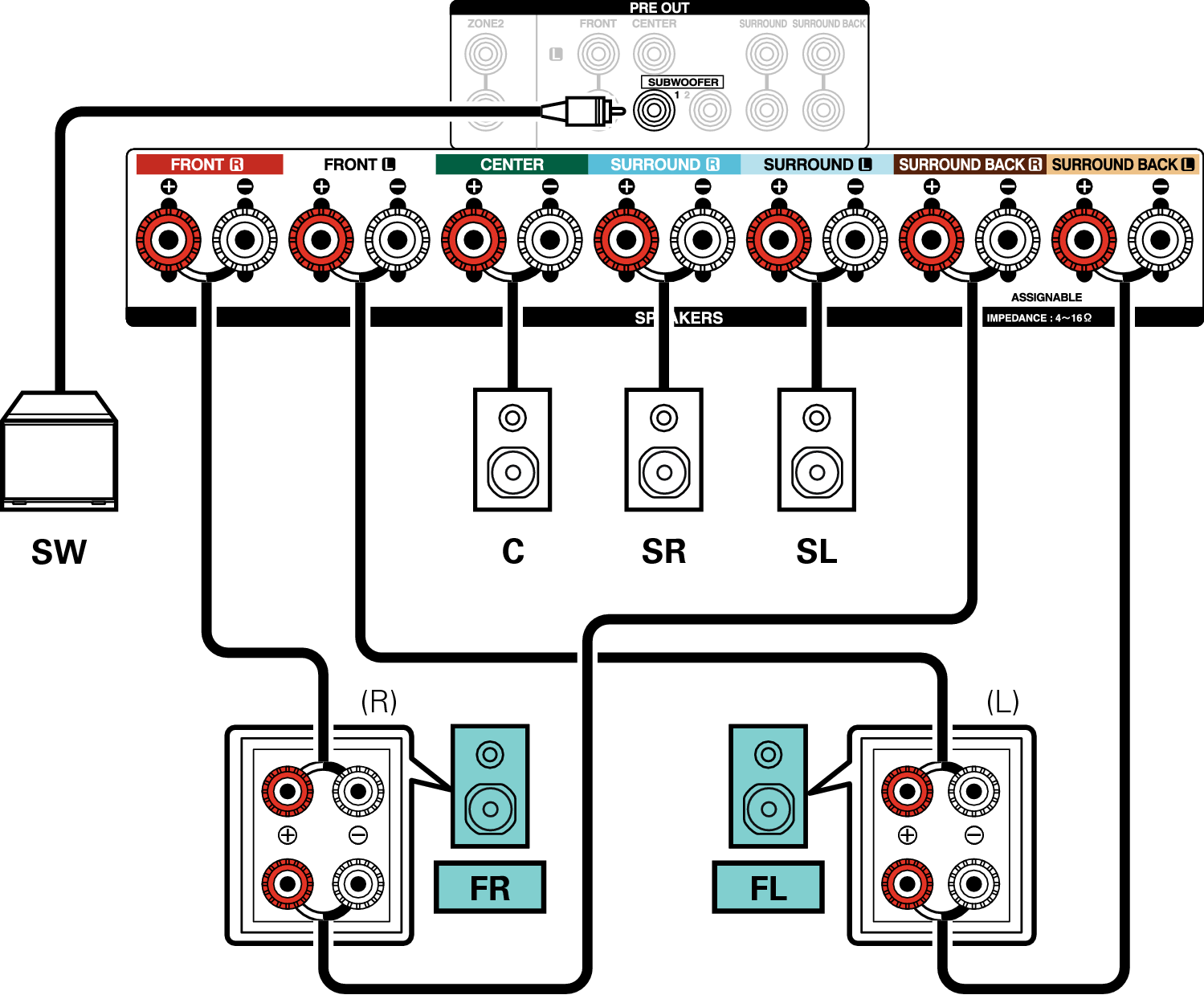

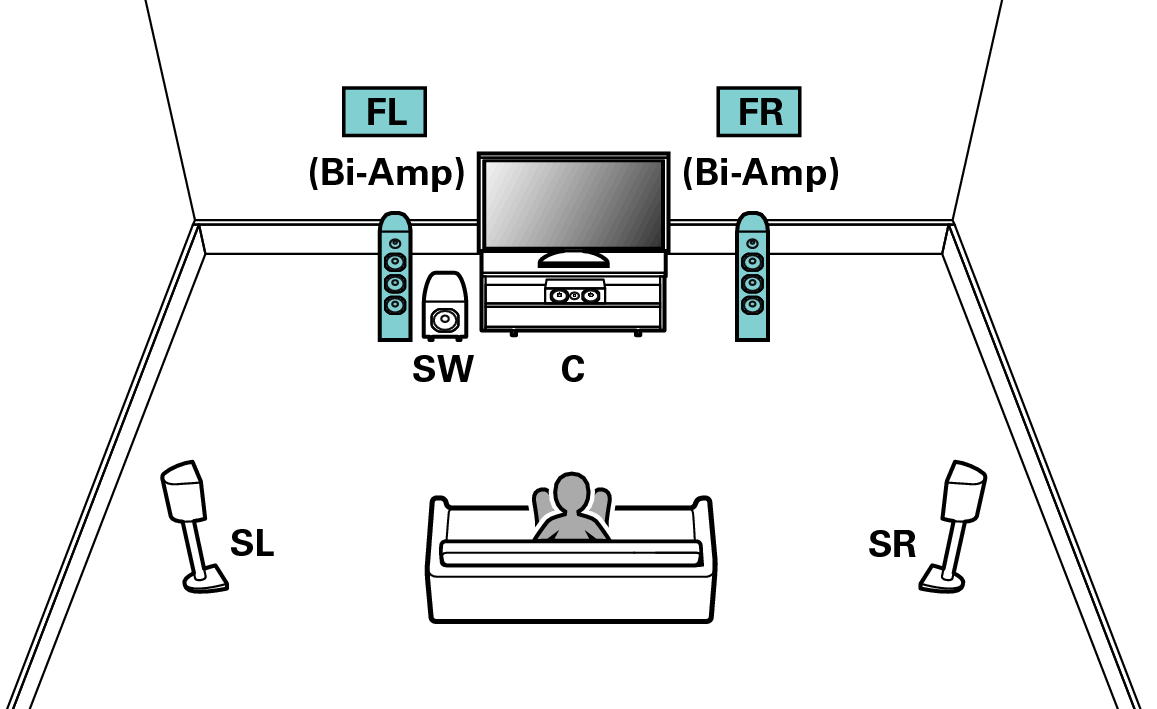

5.1-Kanal (Bi-Amp-Anschluss für Front-Lautsprecher)
Mit dieser Methode können Sie getrennte Verstärker an die Hochtöner- und Tieftöneranschlüsse der Bi-Amp-kompatiblen Lautsprecher anschließen. Über diesen Anschluss kann die Gegen-EMK (Kraft, die nicht ausgegeben, sondern zurückgegeben wird) vom Tieftöner direkt zum Hochtöner fließen, ohne die Klangqualität zu beeinträchtigen. Dies führt zu einer verbesserten Klangqualität.
HINWEIS
Wenn Sie Bi-Amp-Verbindungen herstellen, müssen Sie sicherstellen, dass Sie die Kurzschlussplatte oder das Kabel zwischen dem Tieftonlautsprecher und dem Hochtonlautsprecheranschluss entfernen.

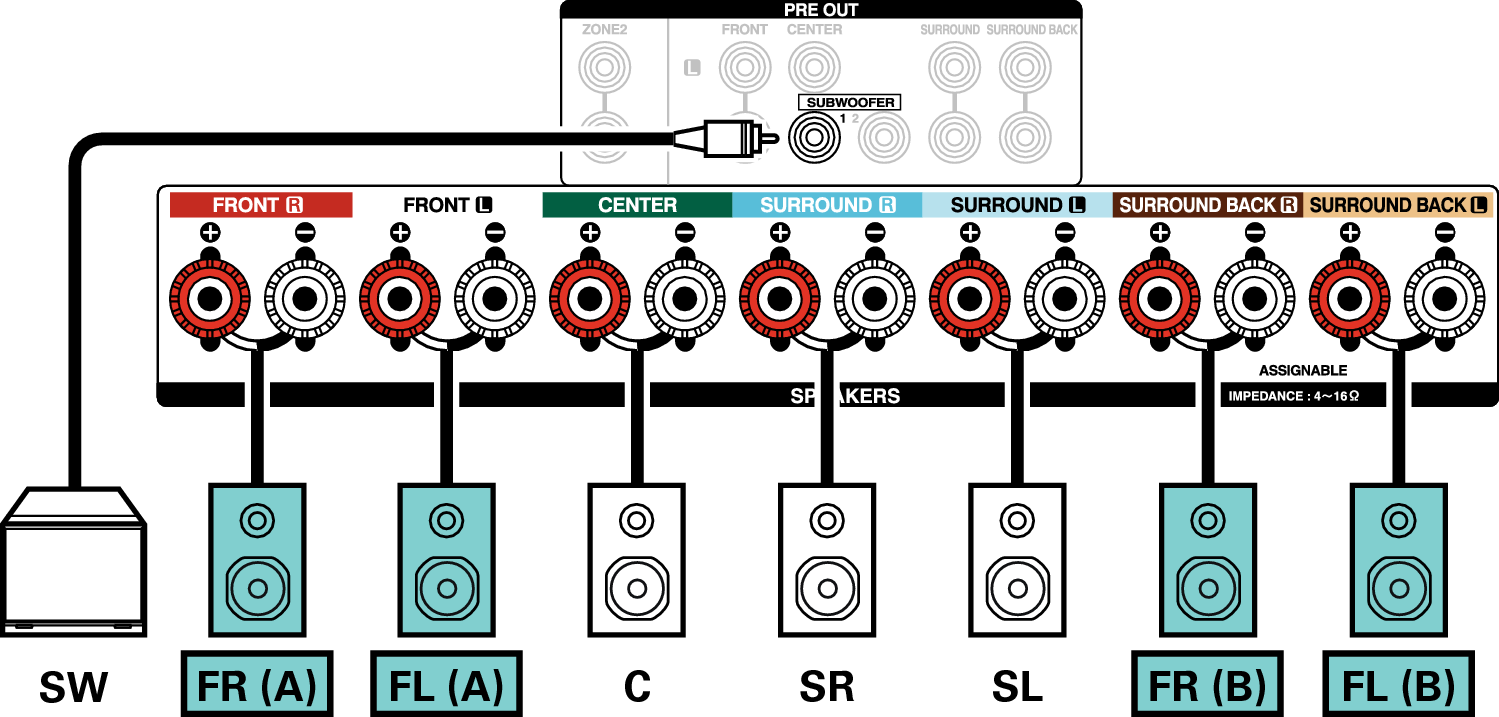

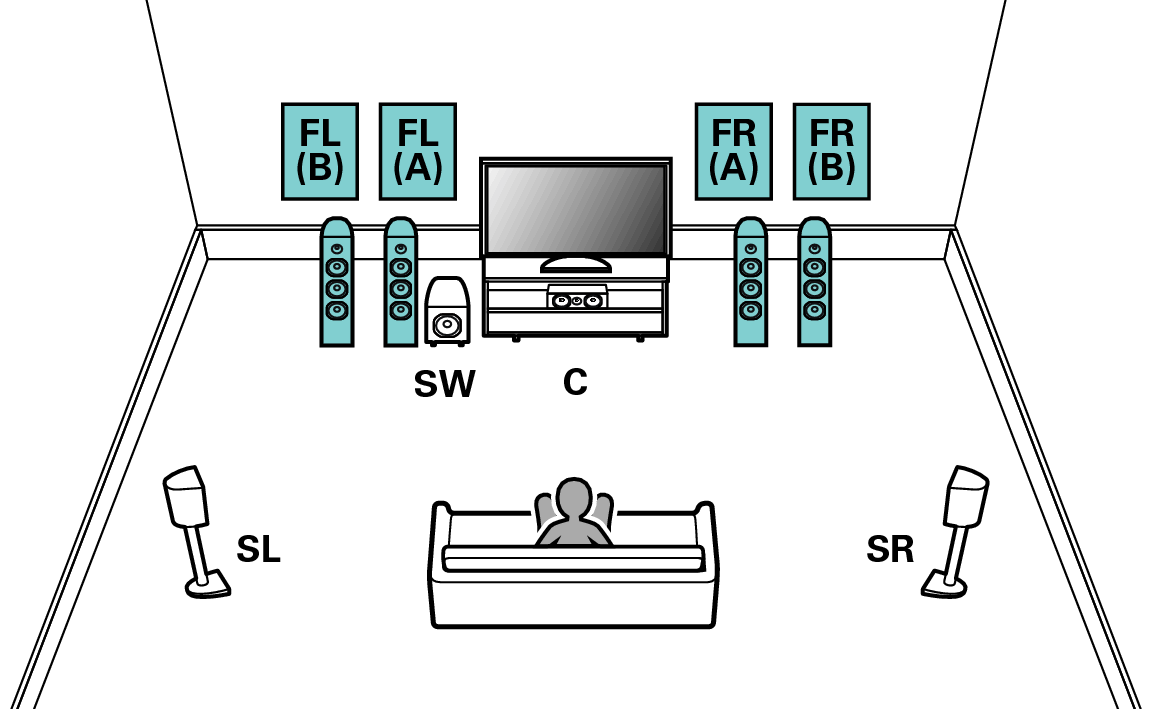

5.1-Kanal + Front-Lautsprecher des zweiten Geräts
Mit diesem System können Sie bei der Wiedergabe nach Wunsch zwischen den Front-Lautsprechern A und B wechseln.

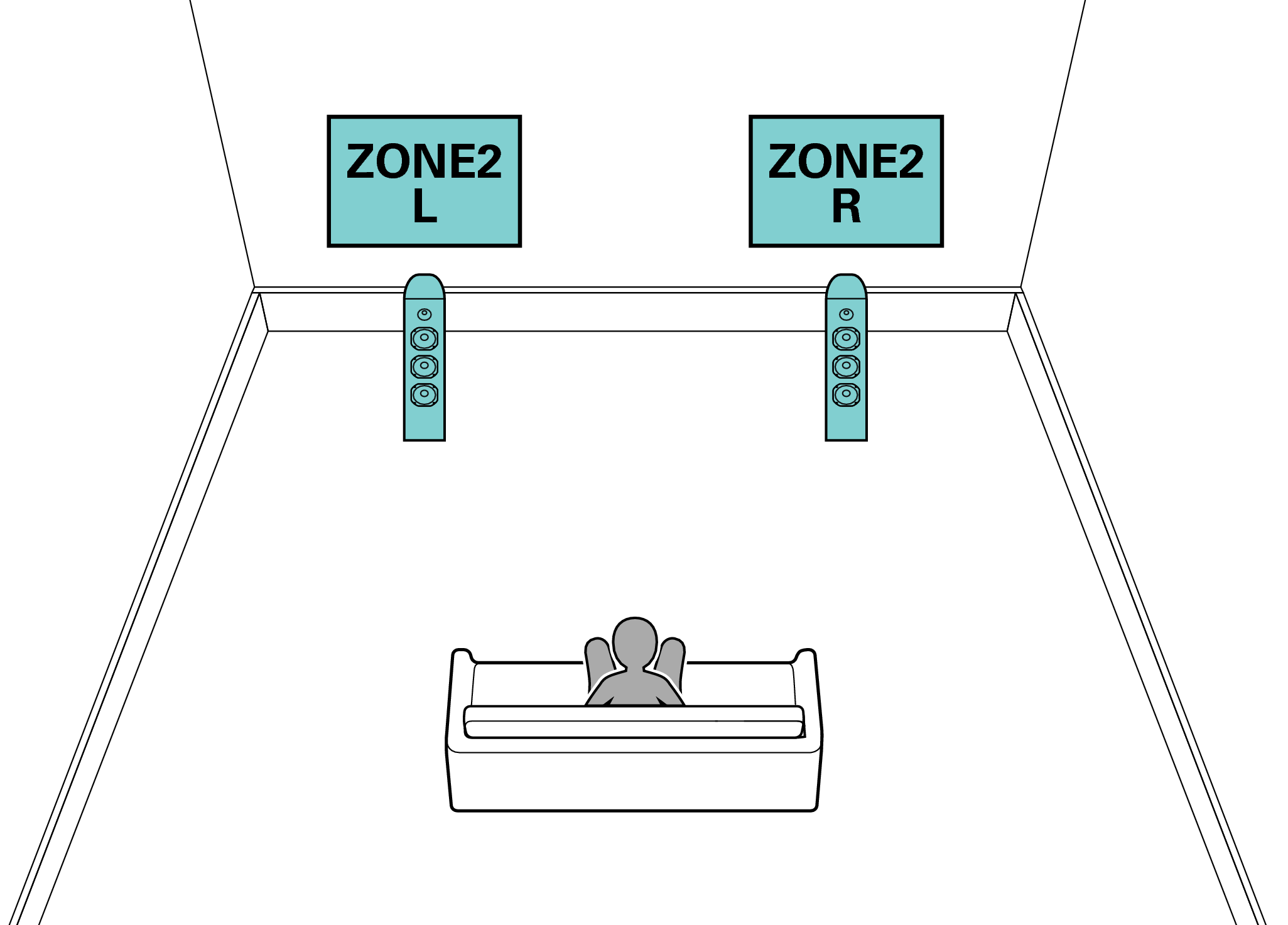

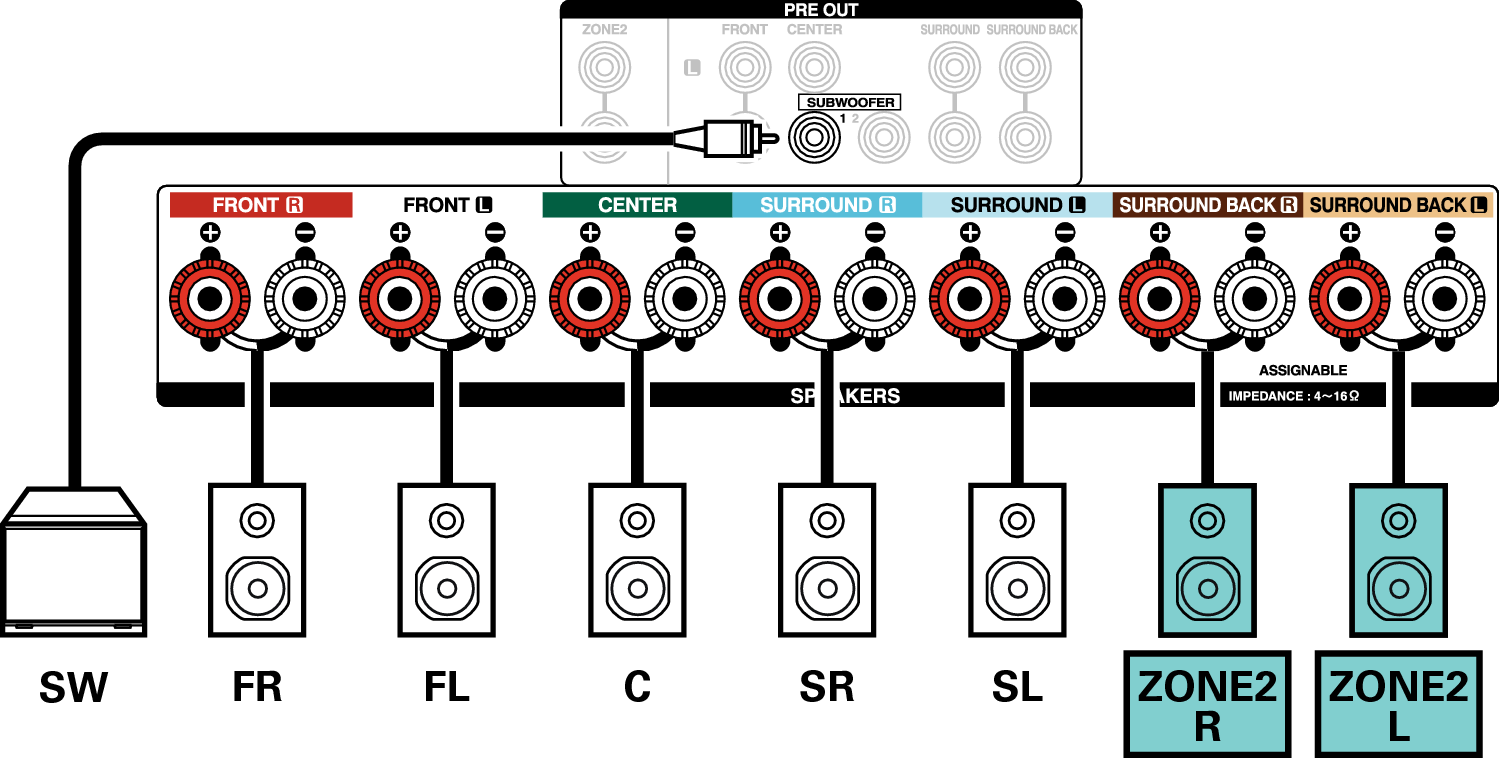

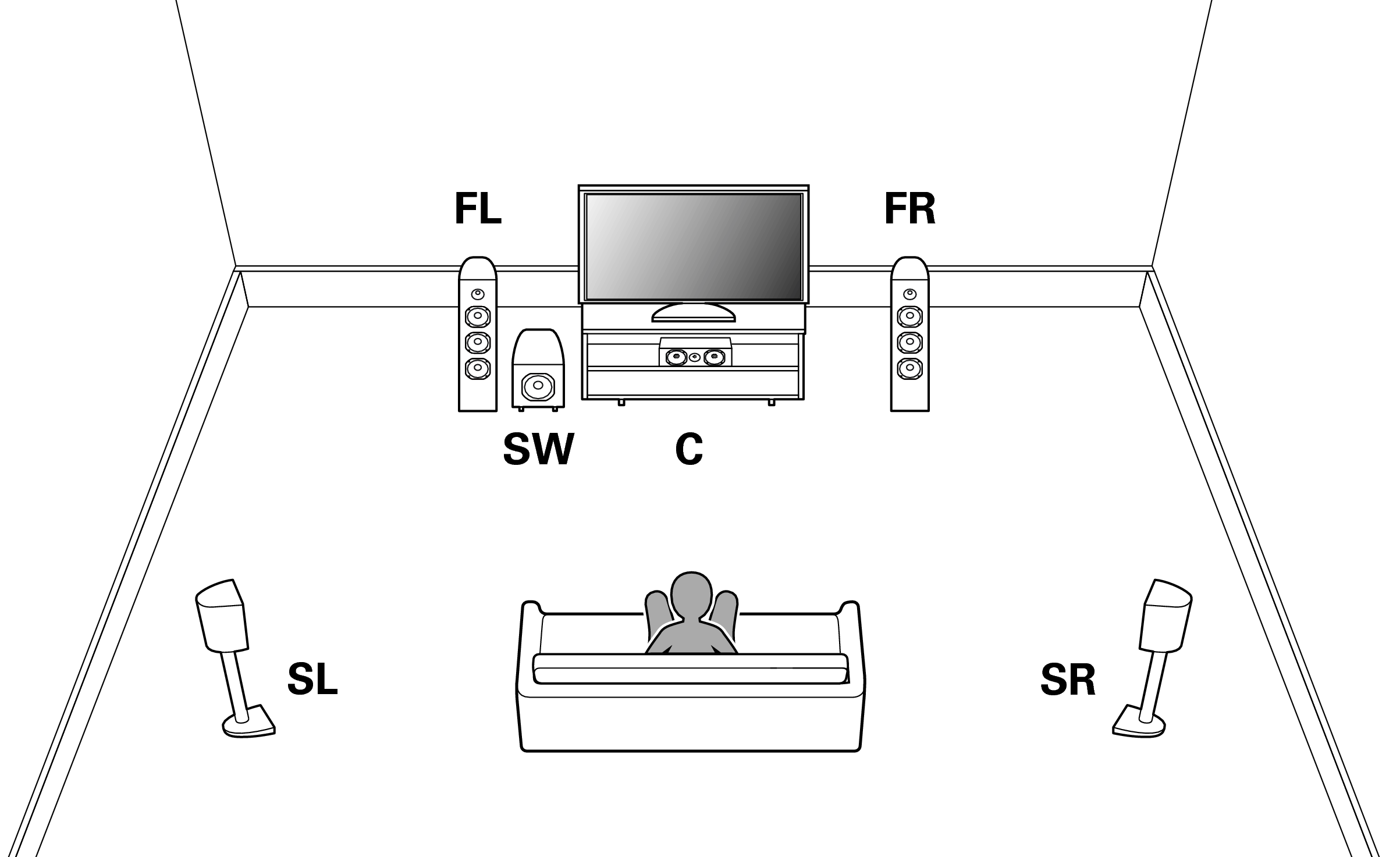

5.1-Kanal (MAIN ZONE) + 2-Kanal (ZONE2)
Bei dieser Anschlussmethode wird ein 5.1-Kanal-Lautsprechersystem in der MAIN ZONE und ein 2-Kanal-System in ZONE2 aufgestellt.
|
MAIN ZONE |
 |
|
ZONE2 |
 |

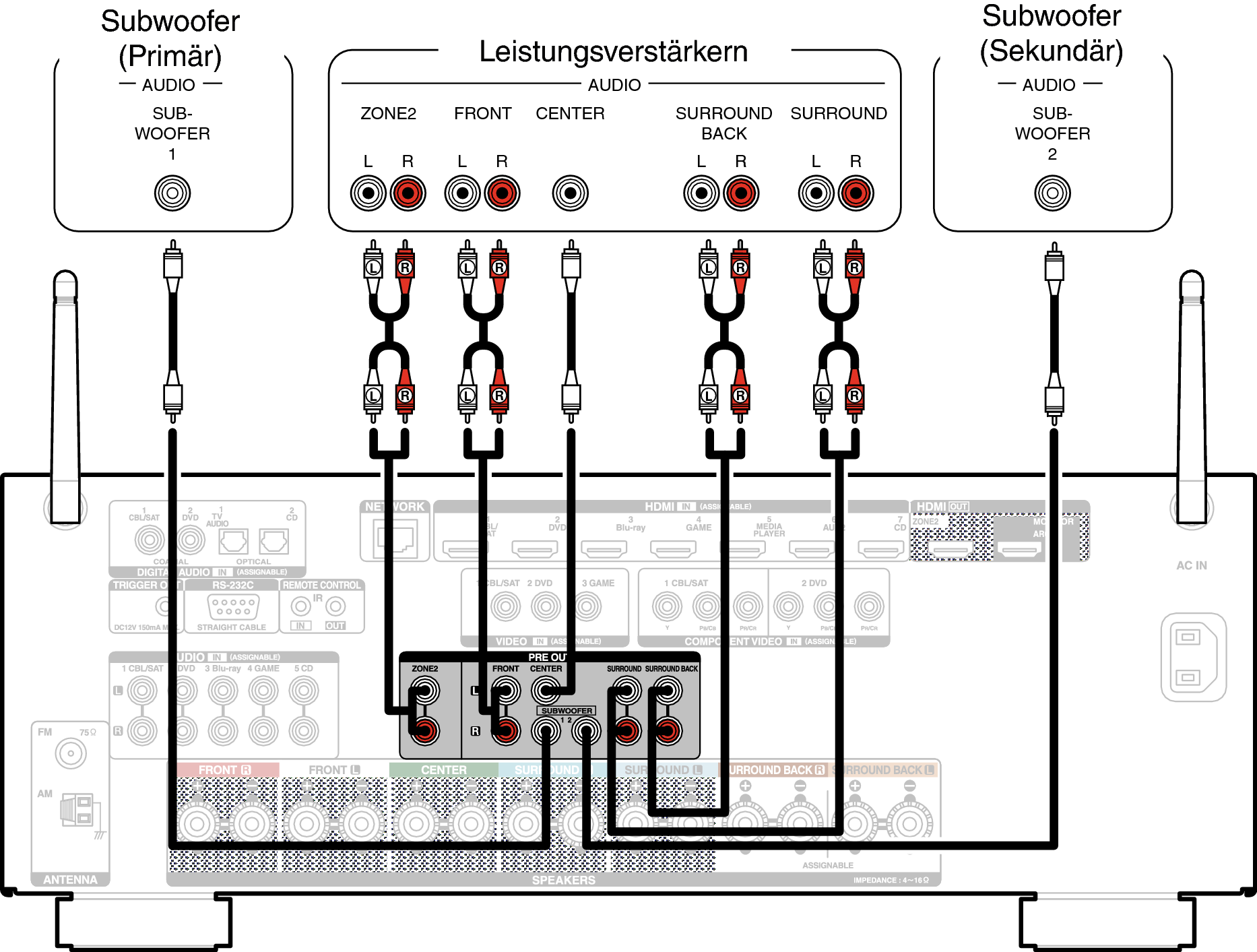

Anschließen eines externen Leistungsverstärkers
Sie können dieses Gerät als Vorverstärker verwenden, indem Sie einen externen Leistungsverstärker an die PRE OUT-Anschlüsse anschließen. Wenn Sie an jedem Kanal einen Leistungsverstärker hinzufügen, können Sie die Echtheit des Klangs noch weiter verbessern.
Wählen Sie den gewünschten Anschluss aus, und schließen Sie das Gerät an.
Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn an den linken Kanal (Anschluss L) an.
