Configuration de l’enceinte et paramétrages de l’ “Affectation des Amplis”

Cet appareil est équipé d’un amplificateur de puissance à 7 canaux. En plus du système à 5.1 canaux de base, une variété de systèmes d’enceinte peut être configurée en changeant les paramétrages de “Affectation des Amplis” en fonction de l’application, par exemple les systèmes à 7 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. lien

Effectuez le paramétrage “Affectation des Amplis” en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. lien

Lire une enceinte et zone

“Affectation des Amplis” réglages

Page de connexion

MAIN ZONE

ZONE2

5.1 canaux

2 canaux (pré-sortie)

Réglable dans tous les modes “Affectation des Amplis”.

7.1 canaux (surround arrière)

2 canaux (pré-sortie)

Surround arrière (Défaut)

7.1 canaux (avant-haut)

2 canaux (pré-sortie)

Avant haut

7.1 canaux (supérieur avant)

2 canaux (pré-sortie)

Avant plafond

7.1 canaux (supérieur central)

2 canaux (pré-sortie)

Centre plafond

7.1 canaux (enceinte avant Dolby Atmos Enabled)

2 canaux (pré-sortie)

Dolby avant

7.1 canaux (enceinte surround Dolby Atmos Enabled)

2 canaux (pré-sortie)

Dolby surr.

5.1 canaux (connexion bi-amp pour enceinte avant)

2 canaux (pré-sortie)

BI-AMP

5.1 canaux + enceinte avant du deuxième appareil

2 canaux (pré-sortie)

Front B

5.1 canaux

2 canaux (Sortie enceinte)

ZONE2

Le mode son qui peut être sélectionné varie en fonction de la configuration de l’enceinte. Veuillez vous reporter à “Relation entre les modes sonores et la sortie du canal” lien pour les modes sonores qui sont pris en charge.

Configuration standard et connexion

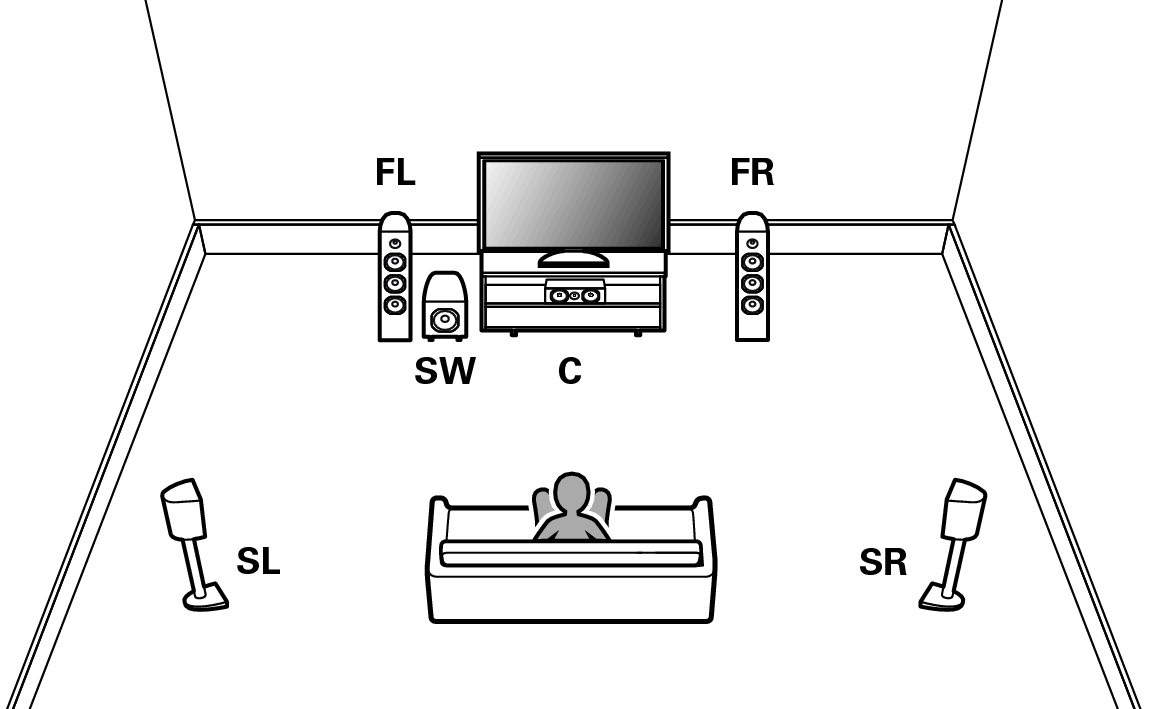

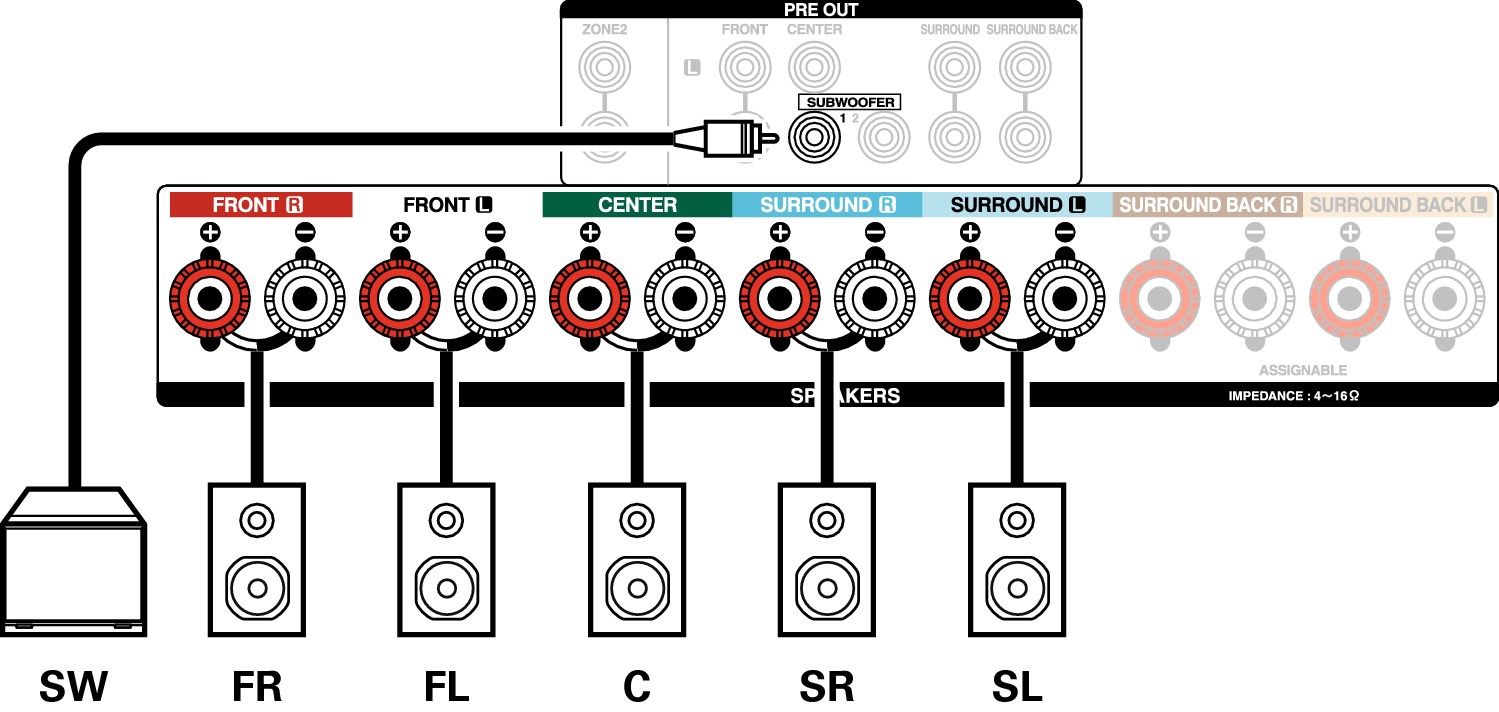

5.1 canaux

Ceci est utilisé comme un système surround de canal 5.1 de base.

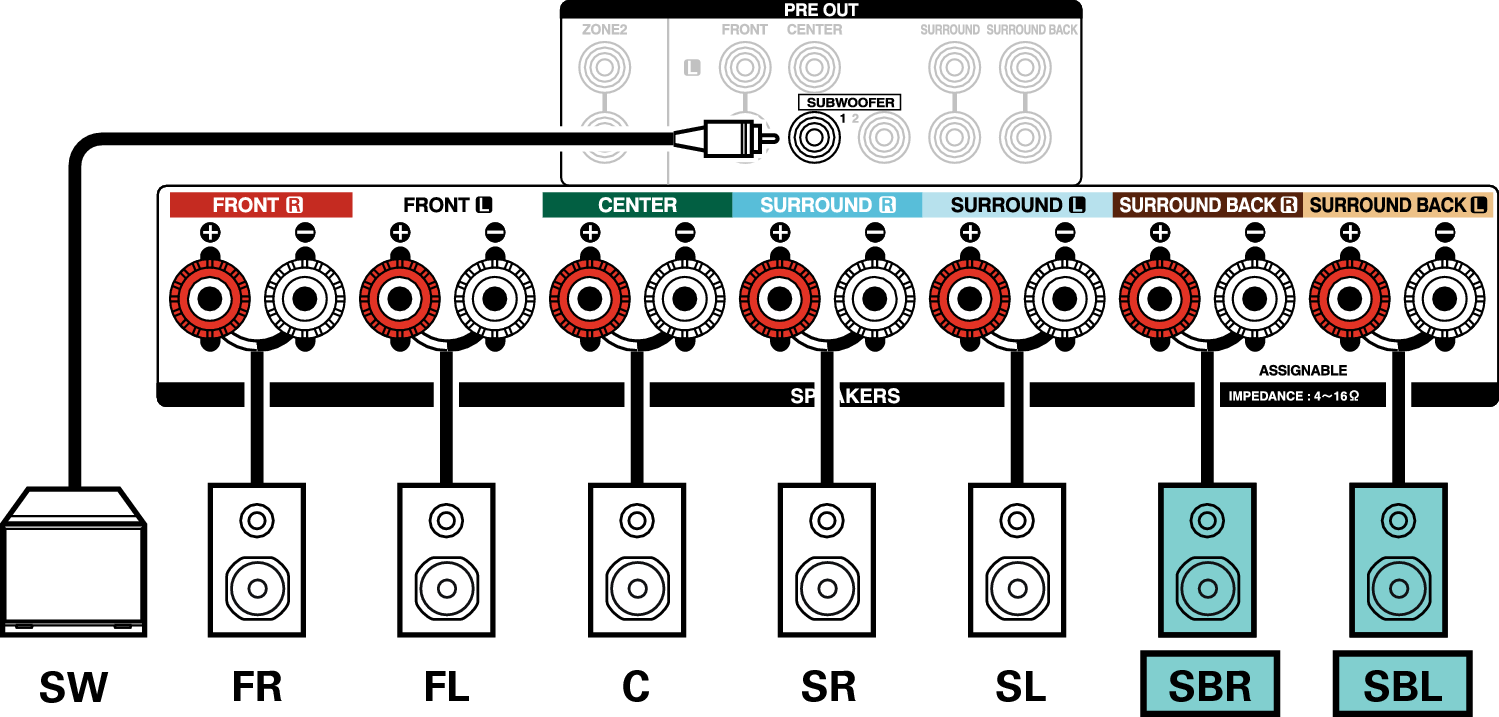

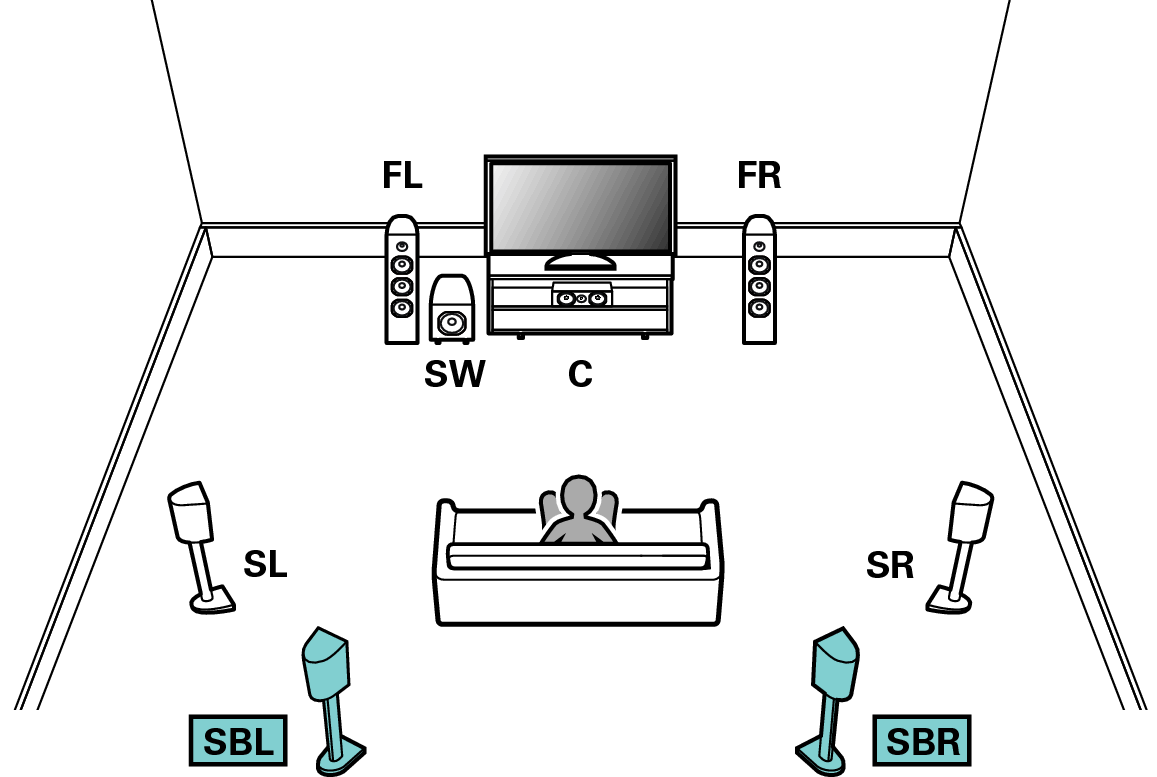

7.1 canaux (surround arrière)

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrière.

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L.

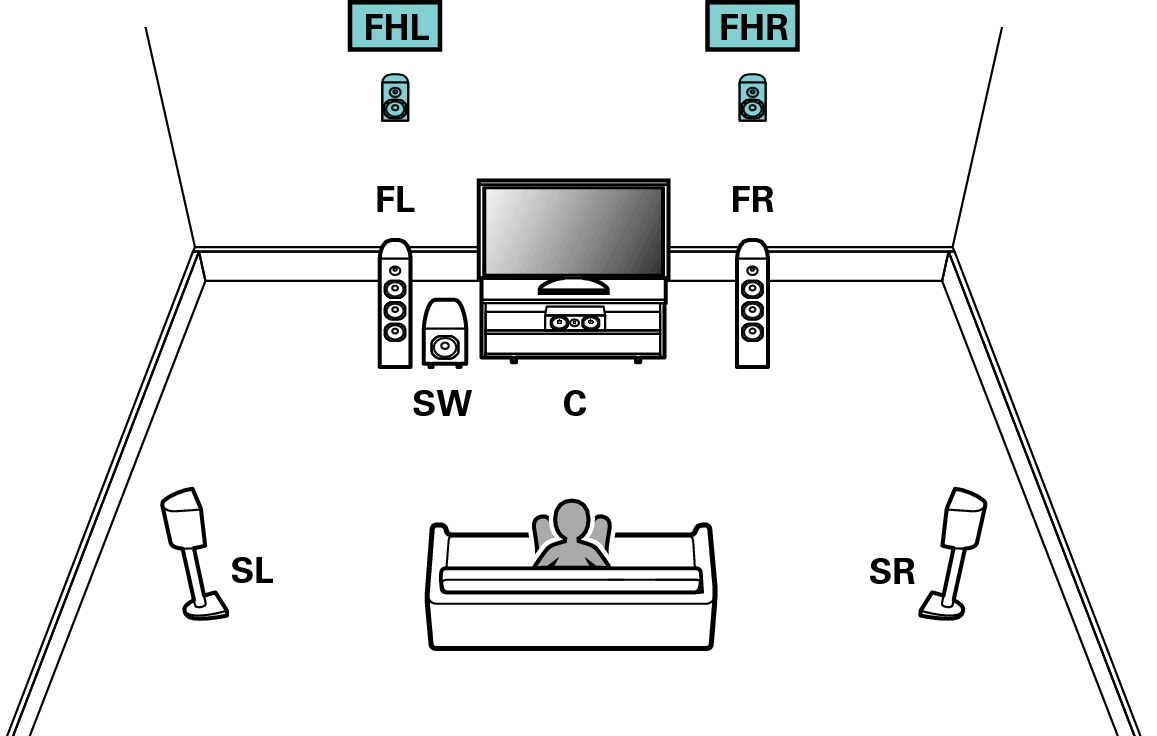

7.1 canaux (avant-haut)

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

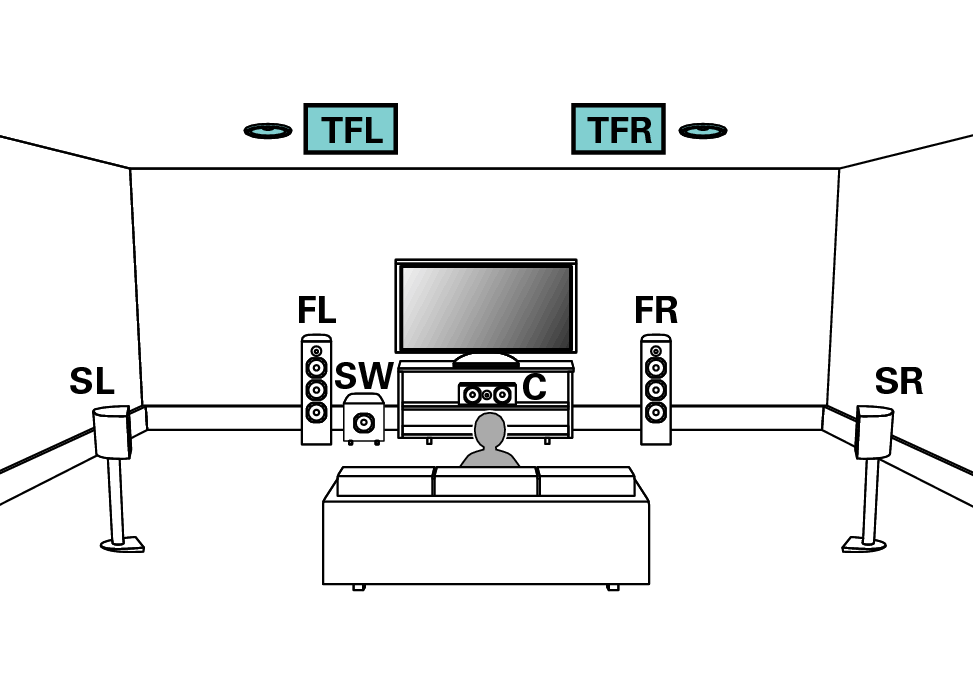

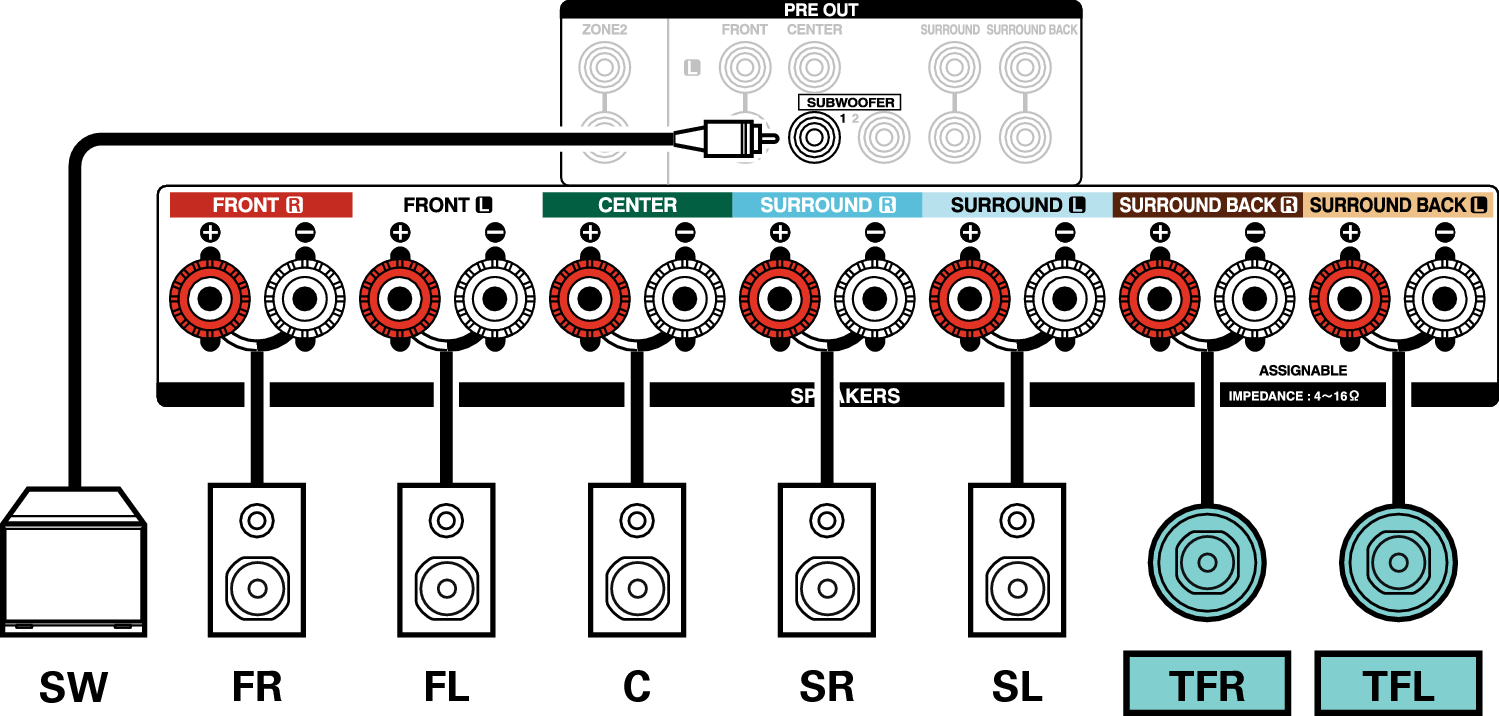

7.1 canaux (supérieur avant)

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes supérieures avant.

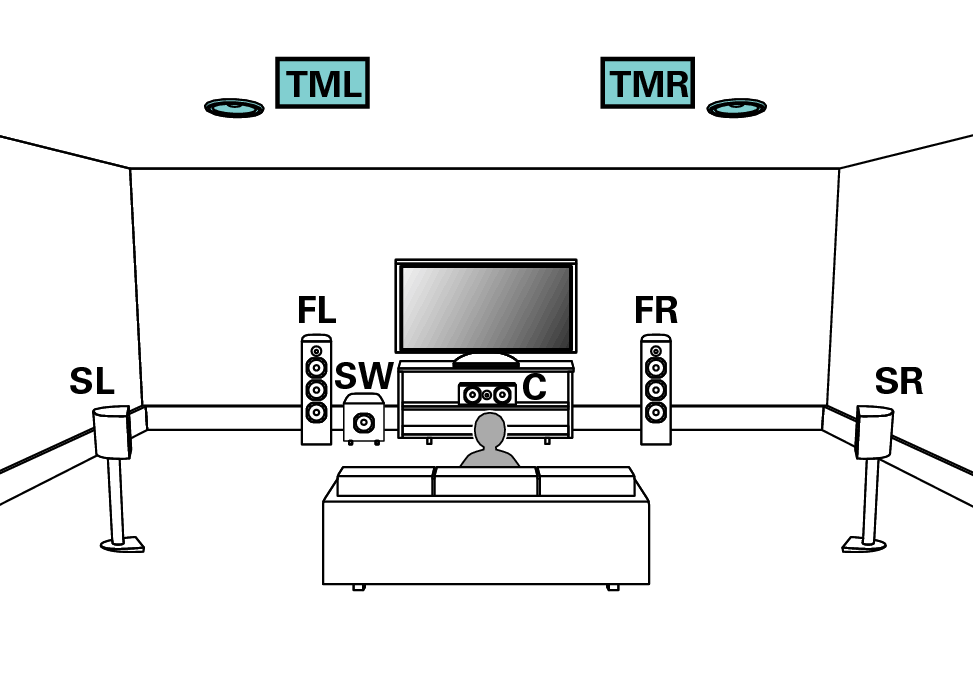

7.1 canaux (supérieur central)

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes supérieures centrales.

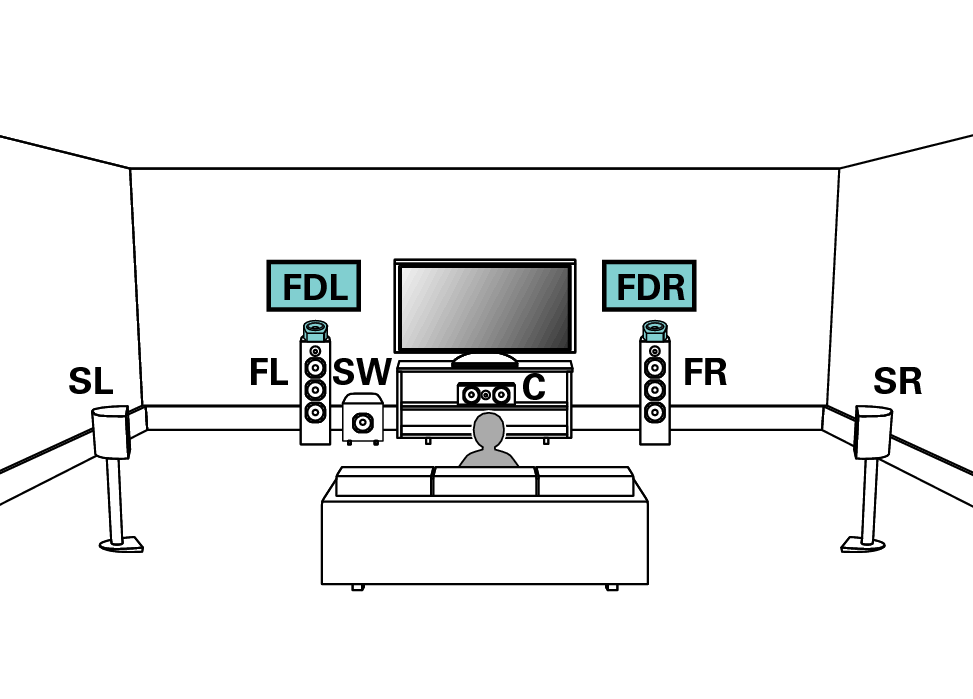

7.1 canaux (avant Dolby Atmos Enabled)

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant Dolby Atmos Enabled.

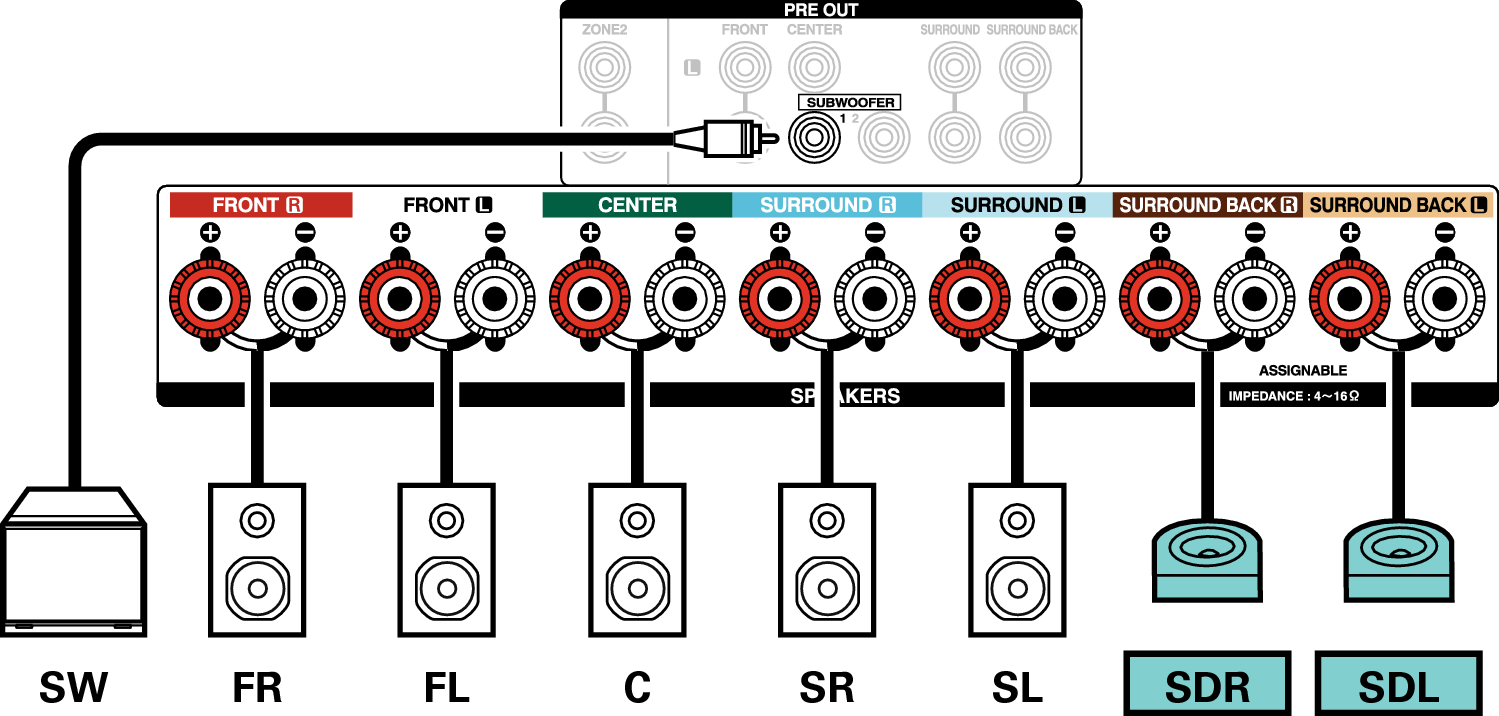

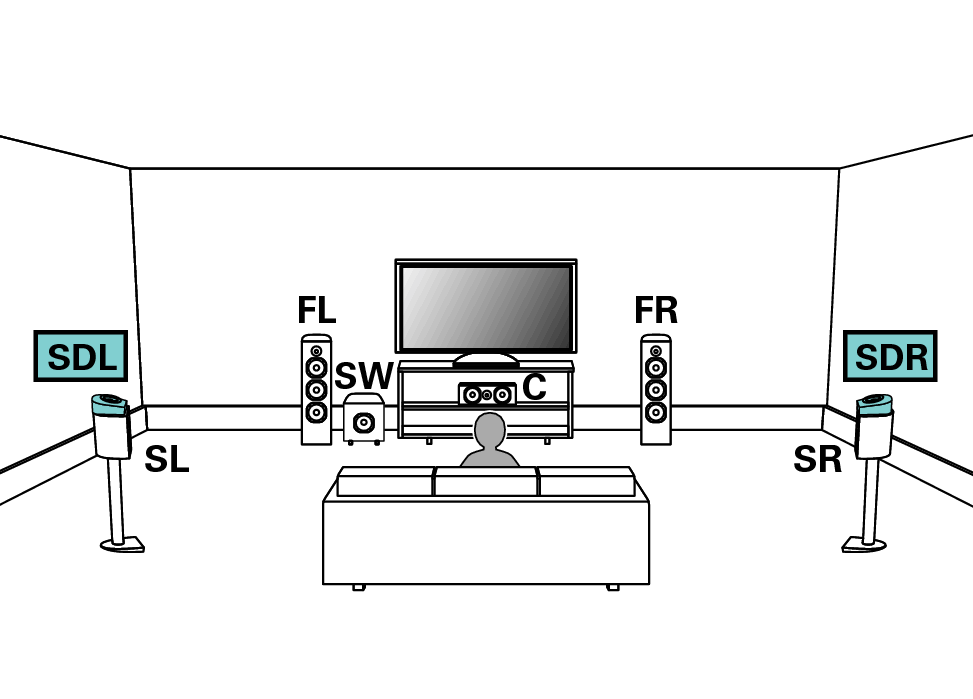

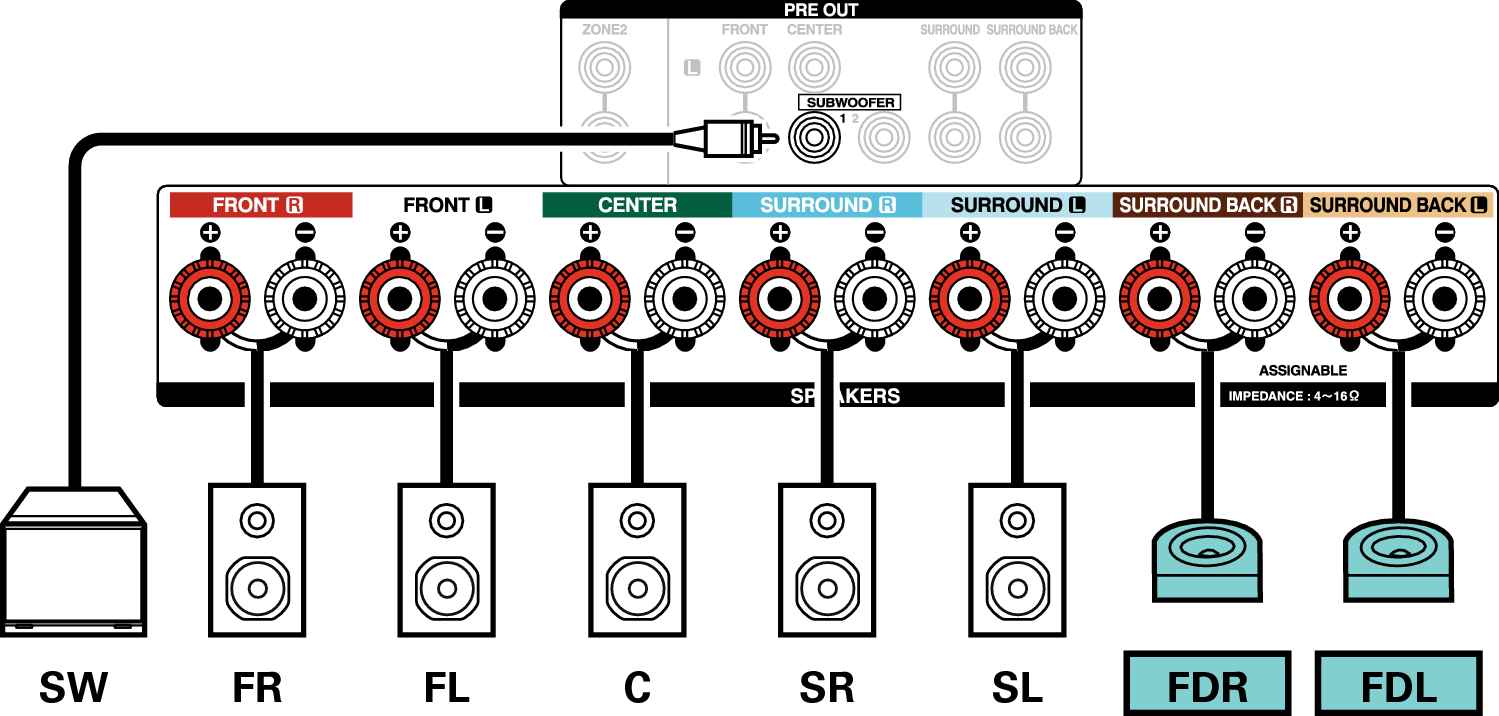

7.1 canaux (enceinte surround Dolby Atmos Enabled)

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes surround Dolby Atmos Enabled.

Configuration appliquée et connexion

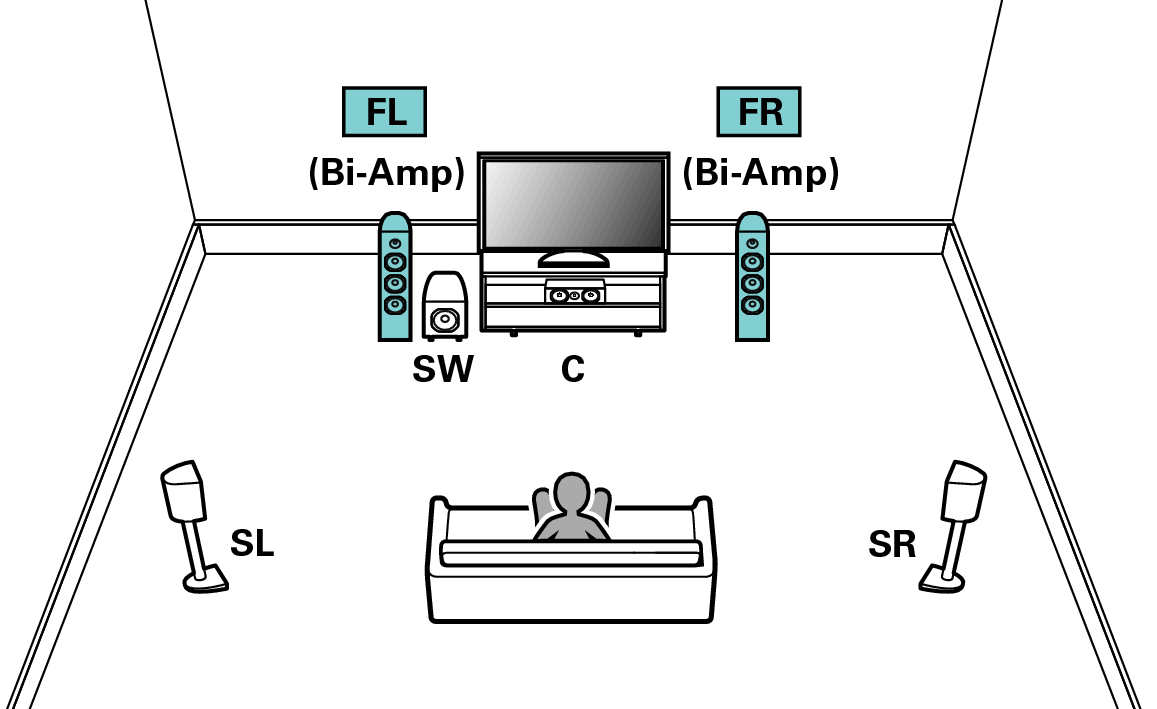

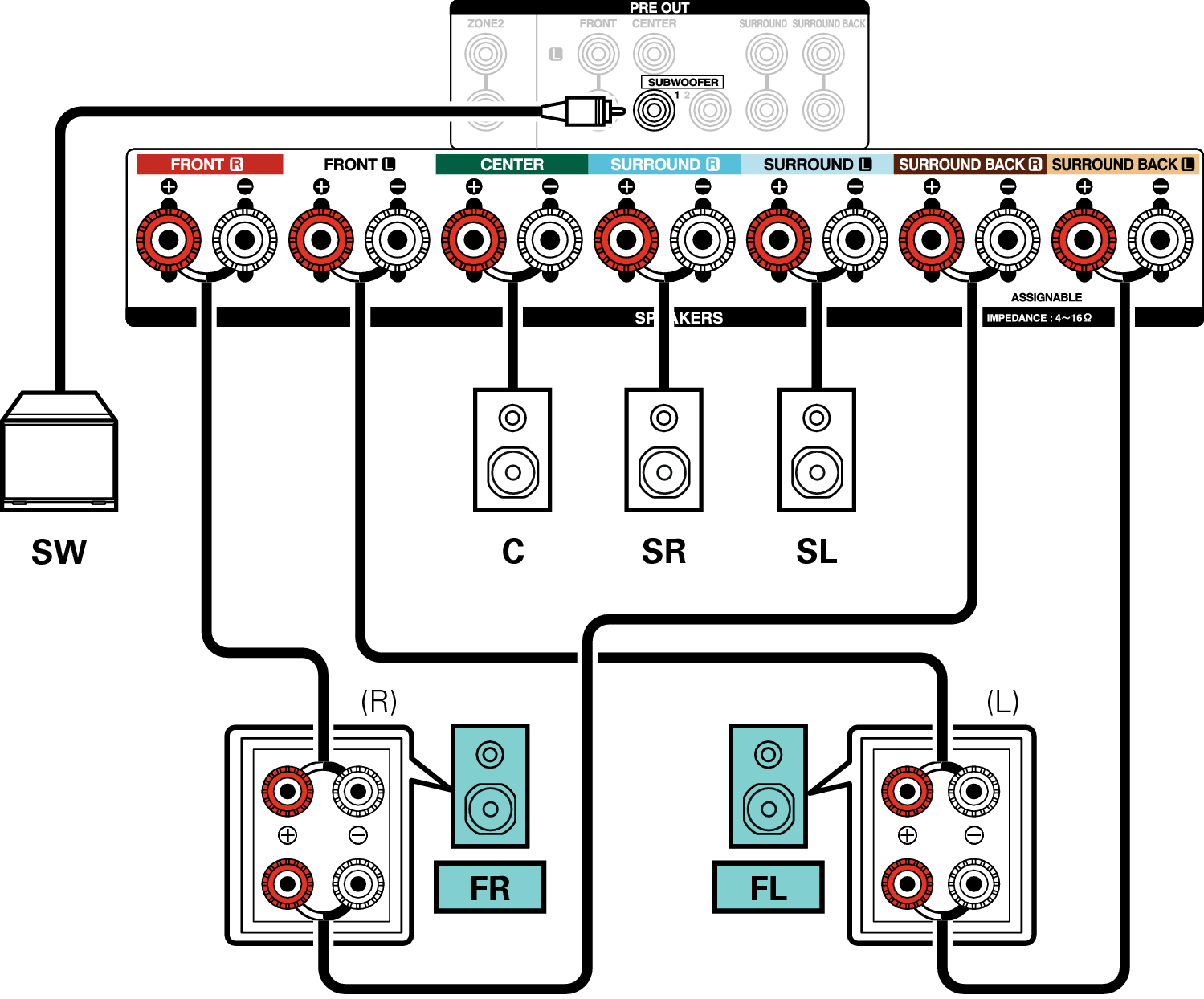

Canal 5.1 (connexion bi-amp de l’enceinte avant)

Il s’agit d’une méthode de connexion des amplificateurs séparés aux bornes du tweeter et aux bornes du woofer des enceintes compatibles bi-ampli. Cette connexion permet à l’EMF (puissance retournée sans être sortie) du woofer de s’écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure.

REMARQUE

Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des graves.

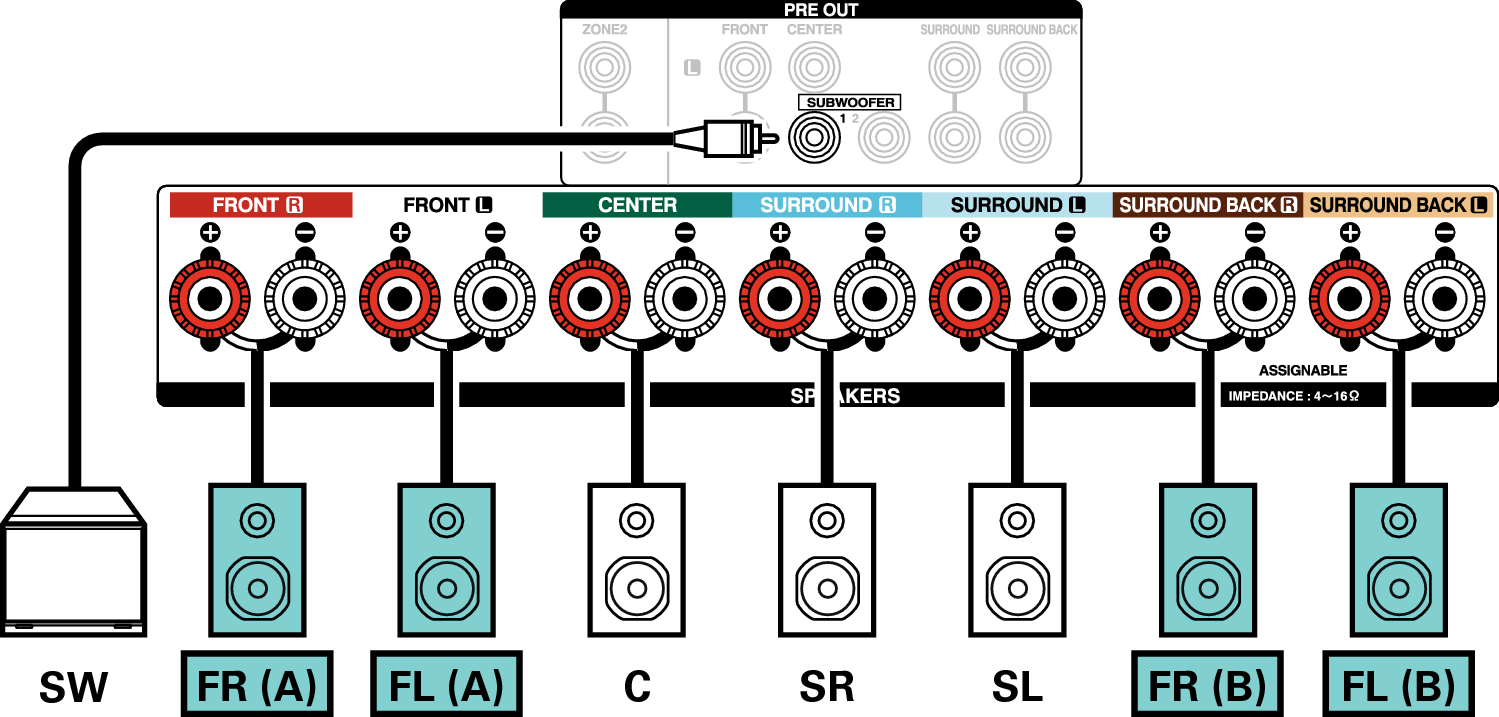

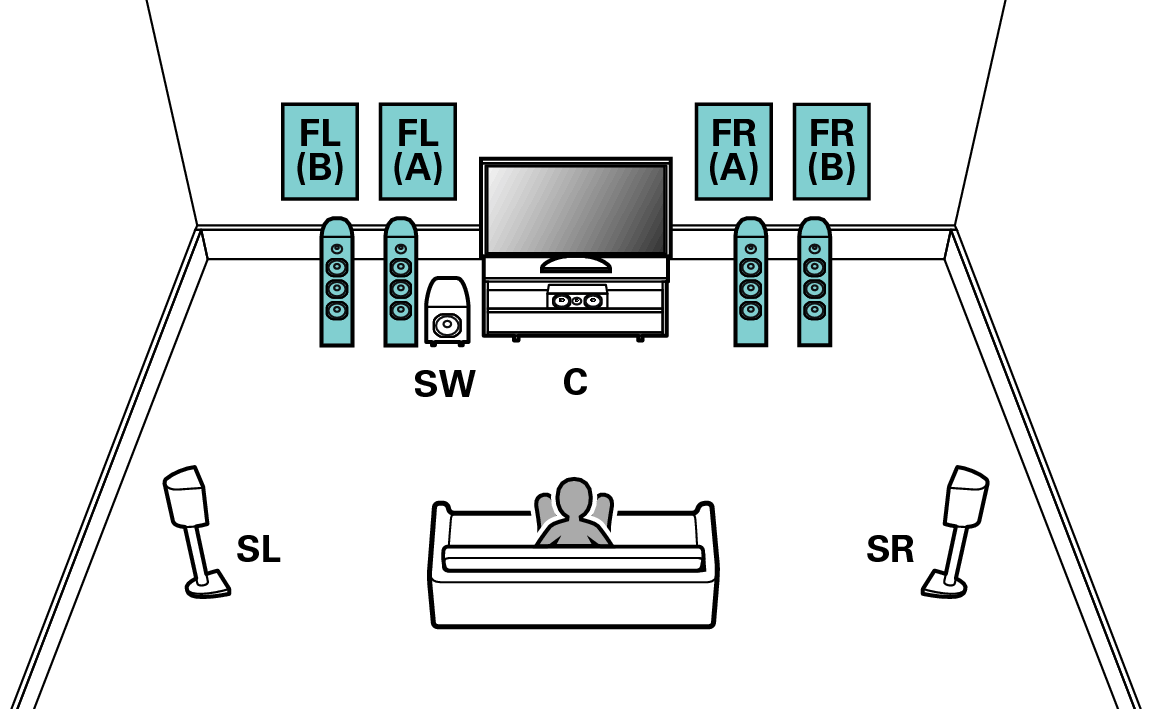

Canal 5.1 + enceinte avant du deuxième appareil

Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

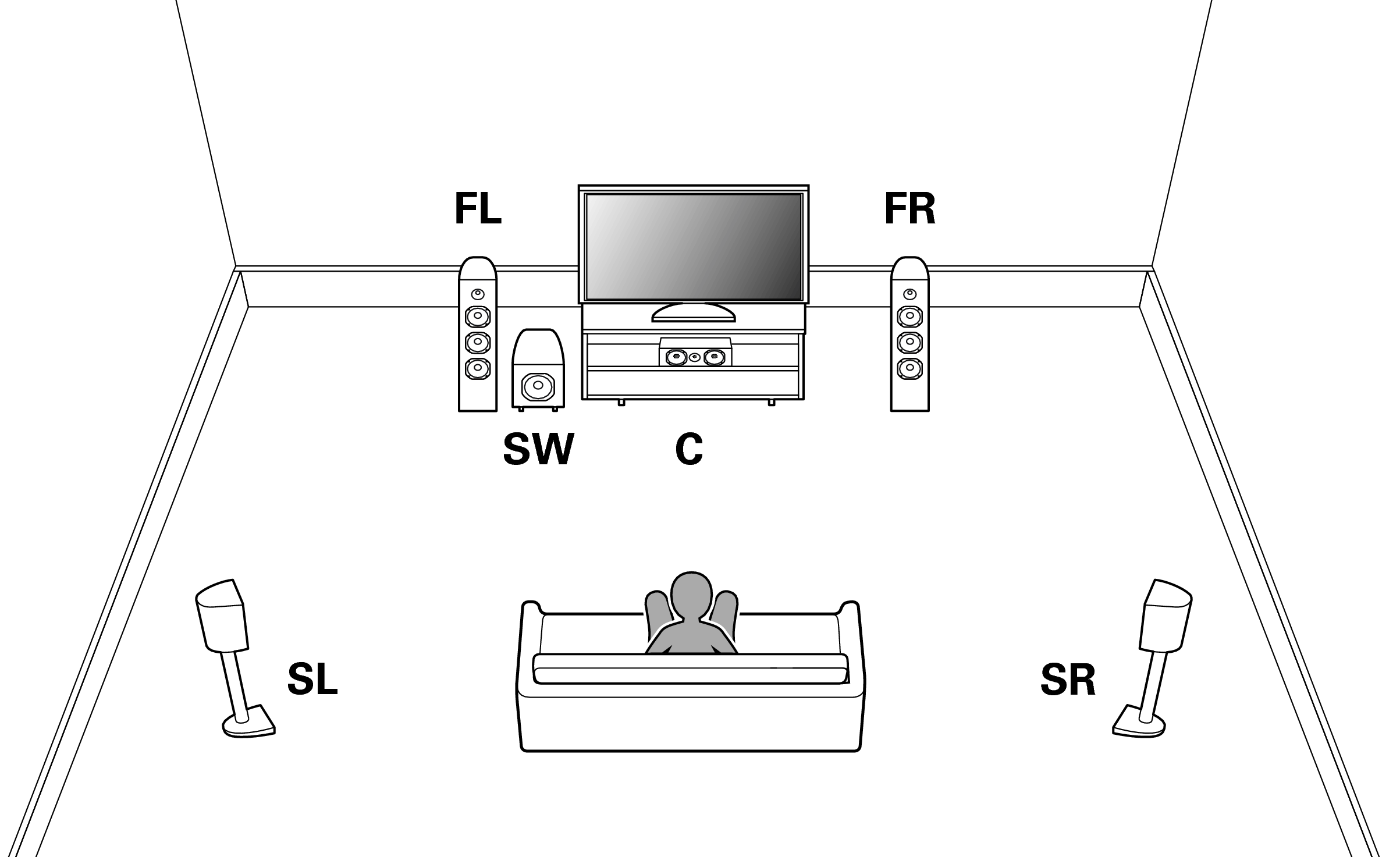

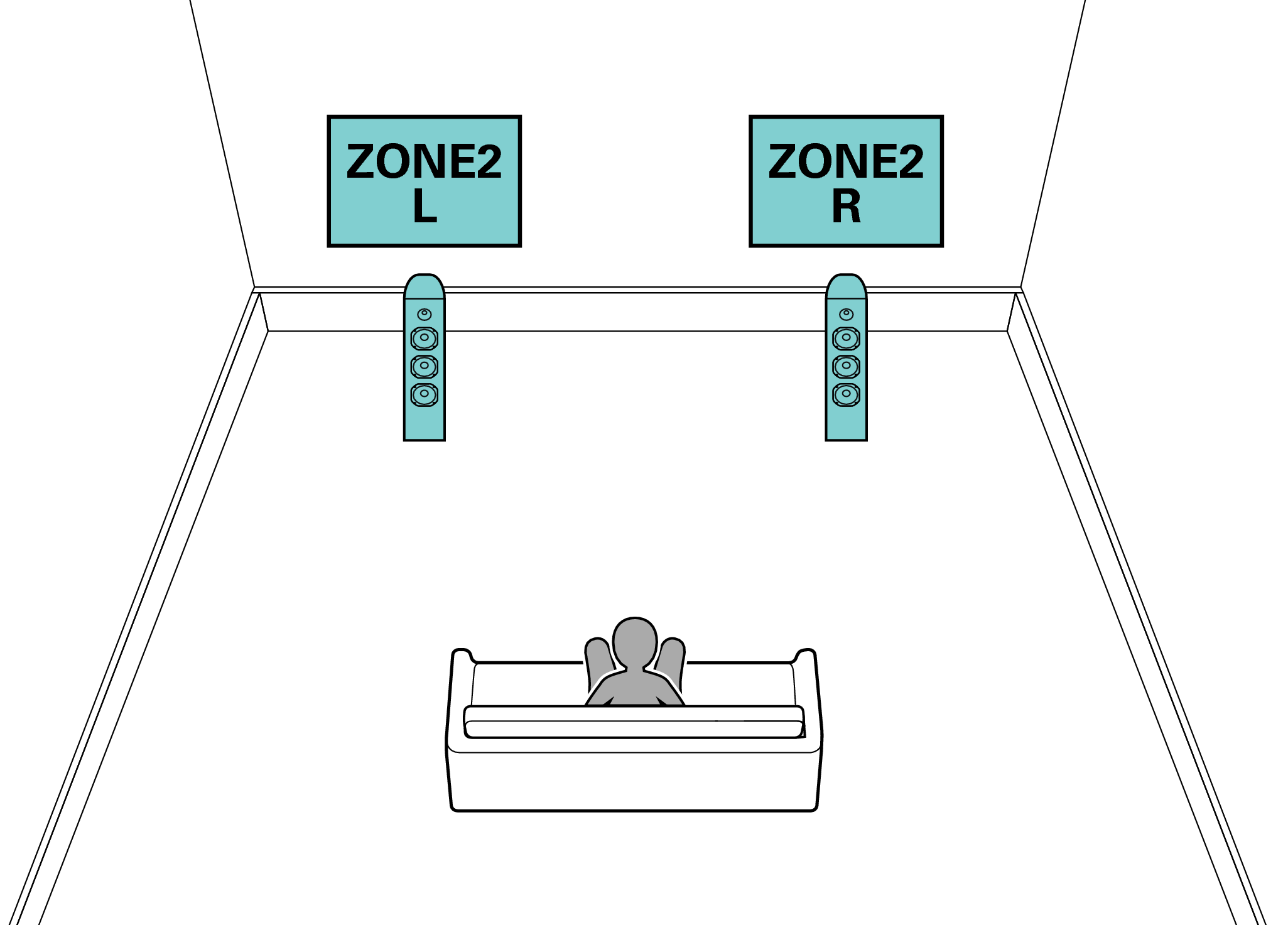

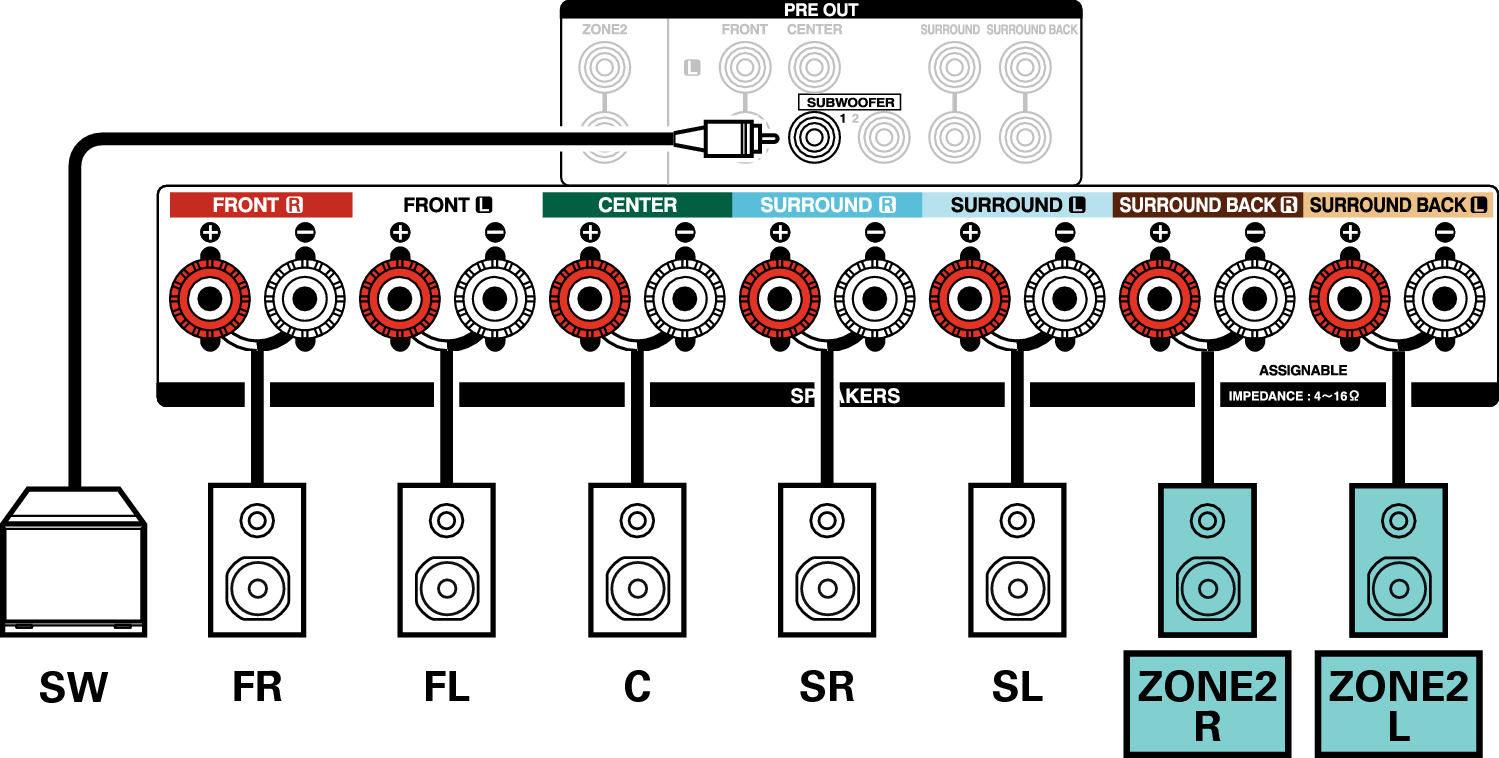

Canal 5.1 (MAIN ZONE) + 2 canaux (ZONE2)

Cette méthode de connexion construit un système d’enceinte à canaux 5.1 dans la MAIN ZONE et un système à 2 canaux dans la ZONE2.

MAIN ZONE

ZONE2

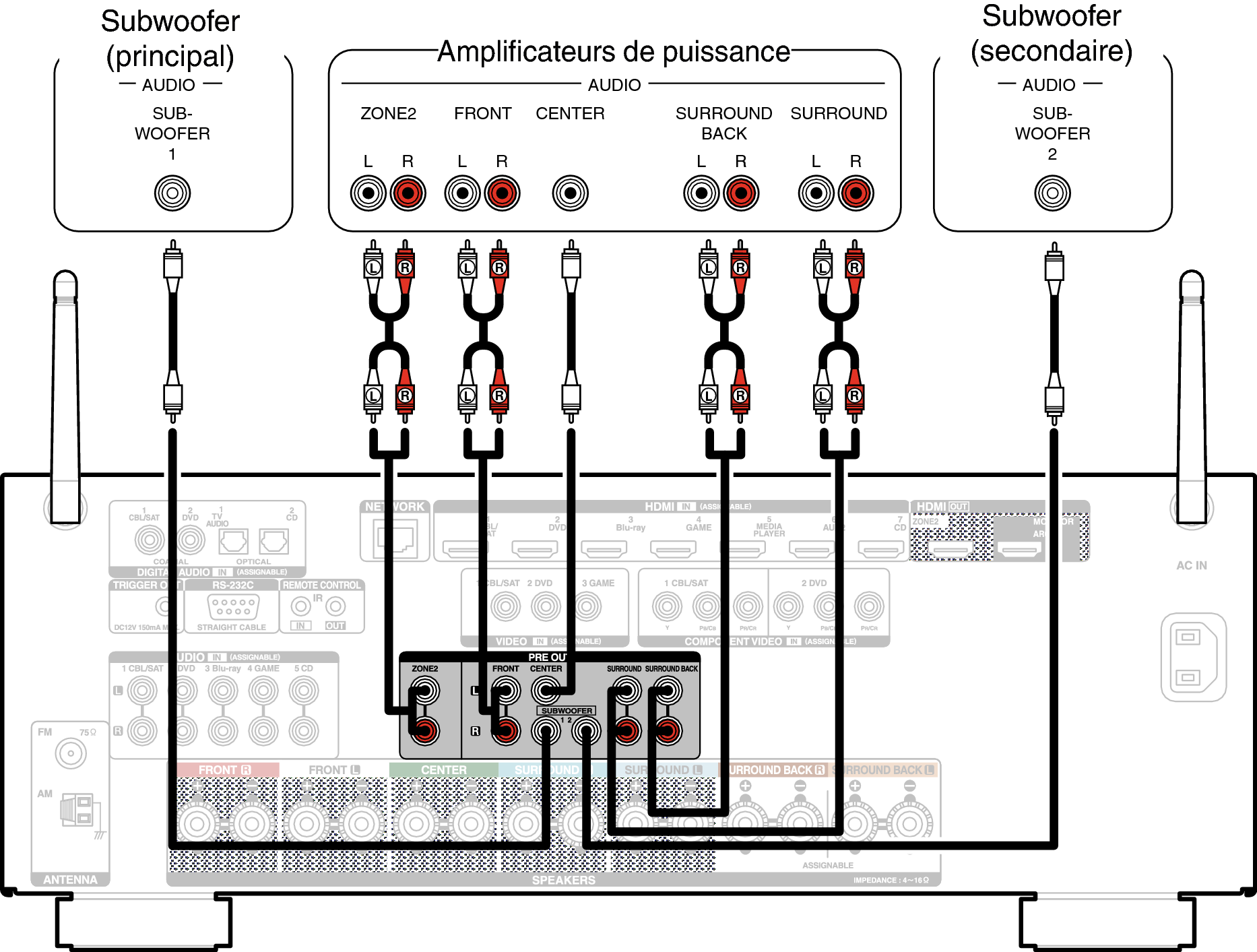

Connexion d’un amplificateur de puissance externe

Vous pouvez utiliser cet appareil comme un préamplificateur en connectant un amplificateur de puissance autonome aux PRE OUT. En ajoutant un amplificateur de puissance à chaque canal, la réalité du son peut être améliorée.

Sélectionnez la borne à utiliser et branchez l’appareil.

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne du canal gauche (G).
