Lautsprecheranschluss

In diesem Beispiel werden die Lautsprecher in diesem Raum an das Gerät angeschlossen.

Dieser Abschnitt enthält eine Beschreibung ihres Anschlusses in typischen Szenarien.

HINWEIS

Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen. Schalten Sie auch den Subwoofer aus.

Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen nicht überstehen. Die Schutzschaltung kann u. U. aktiviert werden, wenn die Adern die Schalttafel berühren oder wenn die Plus- und Minuspole einander berühren. (ÜberlastschutzLink)

Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an das Stromnetz angeschlossen ist. Dies kann zu einem Stromschlag führen. Wenn der “Setup Assistant” (Seite 7 in der separaten “Kurzanleitung”) ausgeführt wird, folgen Sie den Anweisungen im “Setup Assistant”, um die Anschlüsse herzustellen. (Die Lautsprecheranschlüsse werden während der Ausführung des “Setup Assistant” nicht mit Strom versorgt.)

Verwenden Sie Lautsprecher mit einer Impedanz von 6 bis 16 Ω/Ohm.

Anschließen der Lautsprecherkabel

Achten Sie beim Anschließen der Lautsprecher an dieses Gerät darauf, dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die Ausrichtung + (rot) und – (schwarz) übereinstimmen.

Isolieren Sie ca. 10 mm des Lautsprecherkabelendes ab, verzwirbeln Sie das Ende der Ader fest, oder versehen Sie es mit einem Kabelschuh.
Drücken Sie den Hebel am Lautsprecheranschluss.
Führen Sie den Kerndraht des Lautsprecherkabels ganz in den Lautsprecheranschluss ein, während Sie den Hebel am Lautsprecheranschluss gedrückt halten.
Lassen Sie den Hebel am Lautsprecheranschluss los.

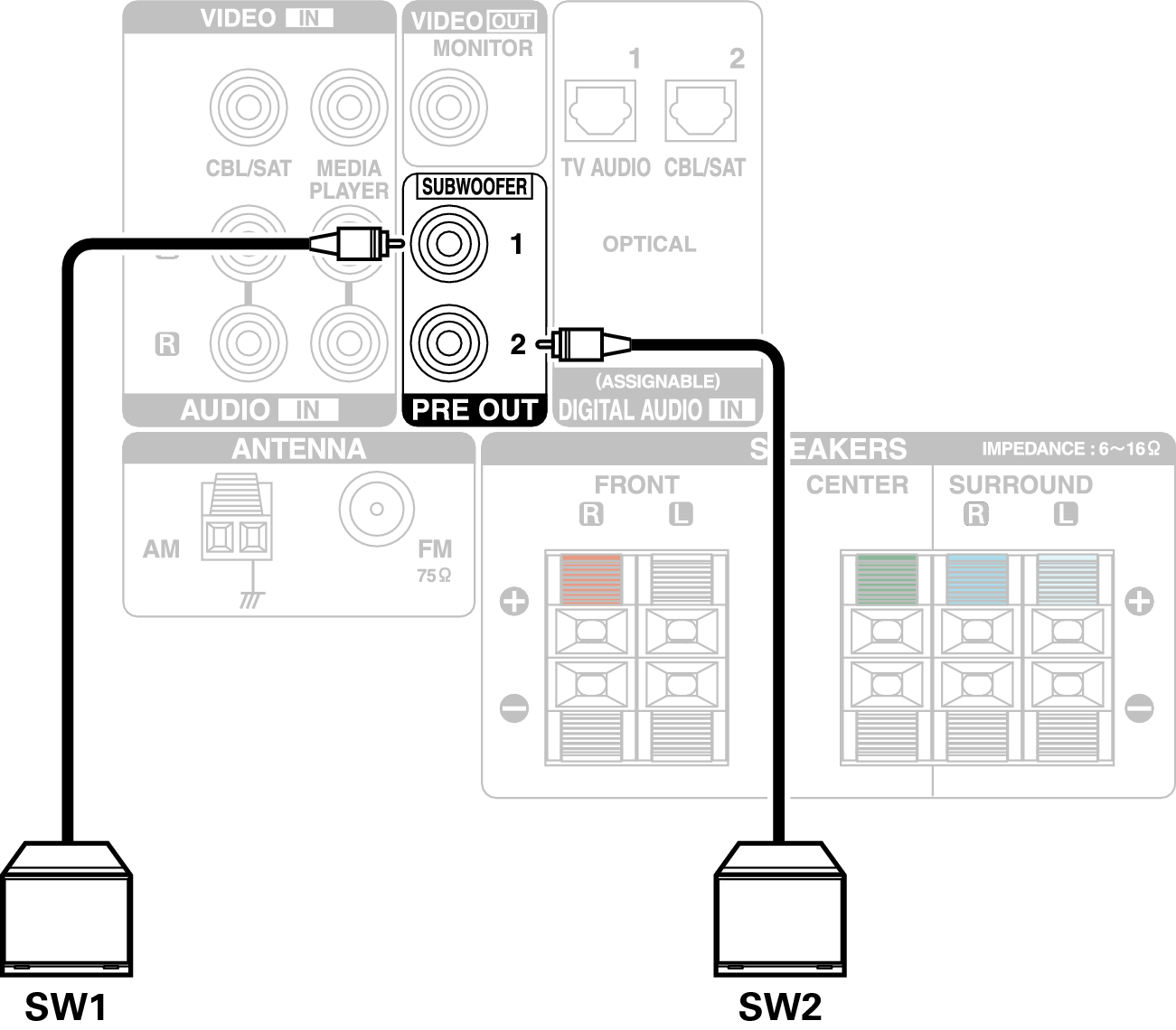

Anschließen der Subwoofer

Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-Kabel. An dieses Gerät können zwei Subwoofer angeschlossen werden.

Über die jeweiligen Subwoofer-Anschlüsse wird dasselbe Signal ausgegeben.
