Connexion des enceintes
Dans cette section, nous connectons les enceintes de la pièce à cet appareil.
Cette section décrit comment les connecter en partant d’exemples classiques.
REMARQUE
Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. (Circuit de protectionlien)
Ne jamais toucher les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque le “Assitant.Config.” (page 7 du “Guide de démarrage rapide” séparé) est en cours d’exécution, suivez les instructions de l’écran “Assitant.Config.” pour réaliser des connexions. (Les enceintes ne sont pas alimentées en électricité lorsque “Assitant.Config.” est en cours d’exécution).
Utilisez des enceintes avec une impédance de 6 à 16 Ω/ohms.
Connexion des câbles d’enceinte
Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.
Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.
Appuyez sur le levier de la borne d’enceinte.
En maintenant le levier de la borne d’enceinte enfoncé, insérez entièrement le fil central du câble d’enceinte dans la borne d’enceinte.
Retirez votre doigt du levier de la borne d’enceinte.

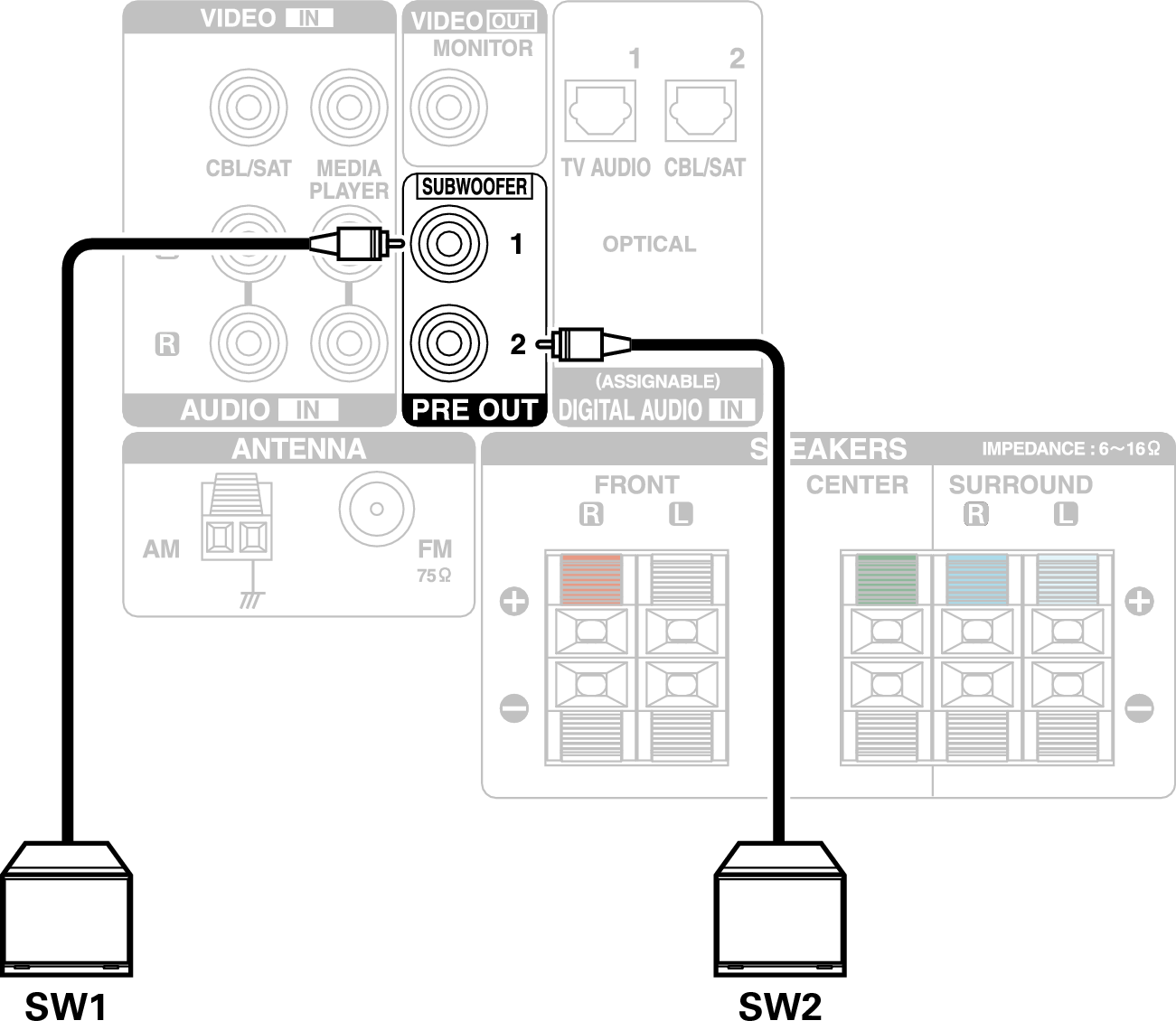

Connexion du subwoofer
Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil.
Le même signal est émis par les bornes respectives du subwoofer.
