Anschließen der Lautsprecher (zwei überbrückte Zonen)

Durch einen Anschluss mit einer Brückenschaltung können Sie das Leistungsspektrum erhöhen.

Schalten Sie den Netzschalter auf der Rückseite aus.

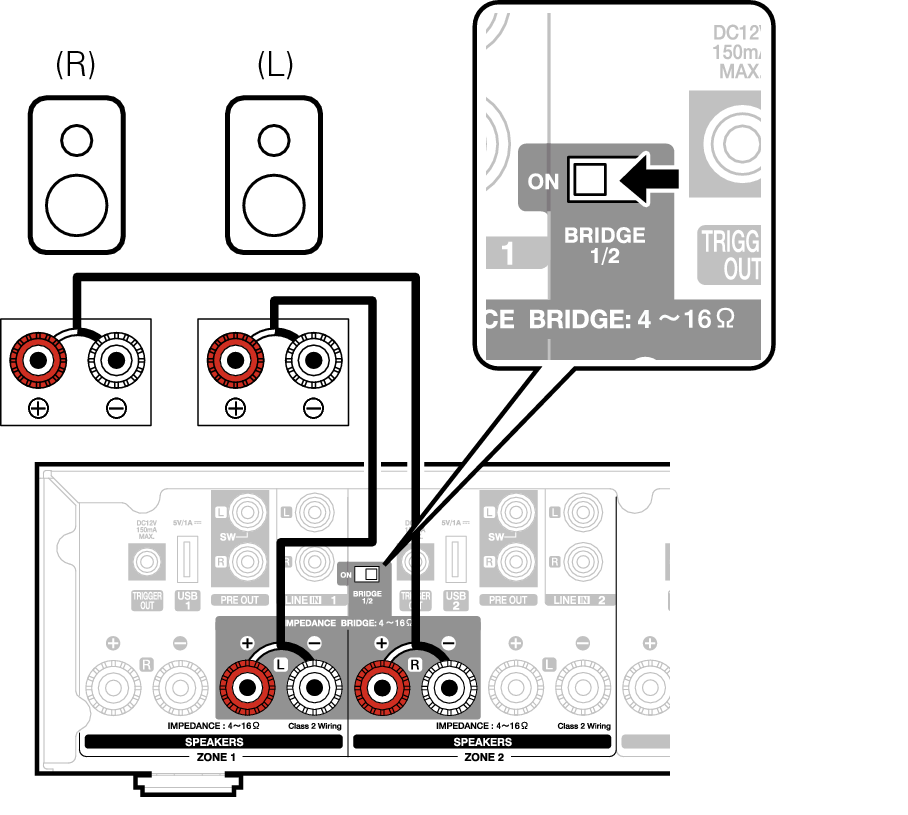

Schließen Sie Lautsprecher an die grauen Lautsprecheranschlüsse zwischen Zonen 1 und 2 ODER Zonen 3 und 4 an.
Stellen Sie den Brückenschalter auf Position “ON”.
HINWEIS

Schalten Sie vor dem Anschließen der Lautsprecher den Netzschalter auf der Rückseite aus. Schalten Sie auch den Subwoofer aus.

Schließen Sie die Lautsprecher so an, dass die Kerndrähte der Lautsprecherkabel nicht aus dem Lautsprecheranschluss herausragen. Die Schutzschaltung kann aktiviert werden, wenn die Kerndrähte die Rückseite des Geräts berühren oder wenn sich die Plus- und die Minusseite berühren.

Berühren Sie die Lautsprecheranschlüsse niemals, solange das Netzkabel angeschlossen und der Netzschalter auf der Rückseite eingeschaltet ist. Andernfalls können Sie einen elektrischen Schlag erleiden.

Benutzen Sie Lautsprecher mit einer Impedanz von 4 – 16 Ω/Ohm. Die Schutzschaltung kann aktiviert werden, wenn Lautsprecher mit einer anderen als der angegebenen Impedanz benutzt werden.

Im BRIDGE-Modus wird ein Kanal über eine ZONE ausgegeben. Bei dem hier gezeigten Beispiel wird kein Signal von Lautsprecher rechter Kanal (Rch) der ZONE1 und linker Kanal (Lch) der ZONE2 ausgegeben.

Wenn die Zonen 1 und 2 über eine Brückenschaltung angeschlossen sind, fungieren sie als Zone 1, während die über eine Brückenschaltung angeschlossenen Zonen 3 und 4 als Zone 3 betrieben werden.

Bei Verwendung einer Brückenschaltung werden die Zone 2/Zone 4 in der “Raumansicht” nicht angezeigt. Sie finden Informationen zur Anzeige als Vorverstärkerausgang im Abschnitt Einstellen des VorverstärkerausgangsLink.
