Ce système peut être connecté à des enceintes jusqu’à 15.1 canaux et lire simultanément jusqu’à 13.1 canaux pour la lecture en Dolby Atmos et Auro-3D.

Utilisez les enceintes avant haut, centre plafond ou arrière haut pour la lecture en Dolby Atmos.

Utilisez les enceintes avant haut, arrière haut, centrale haute ou surround plafond pour la lecture en Auro-3D.

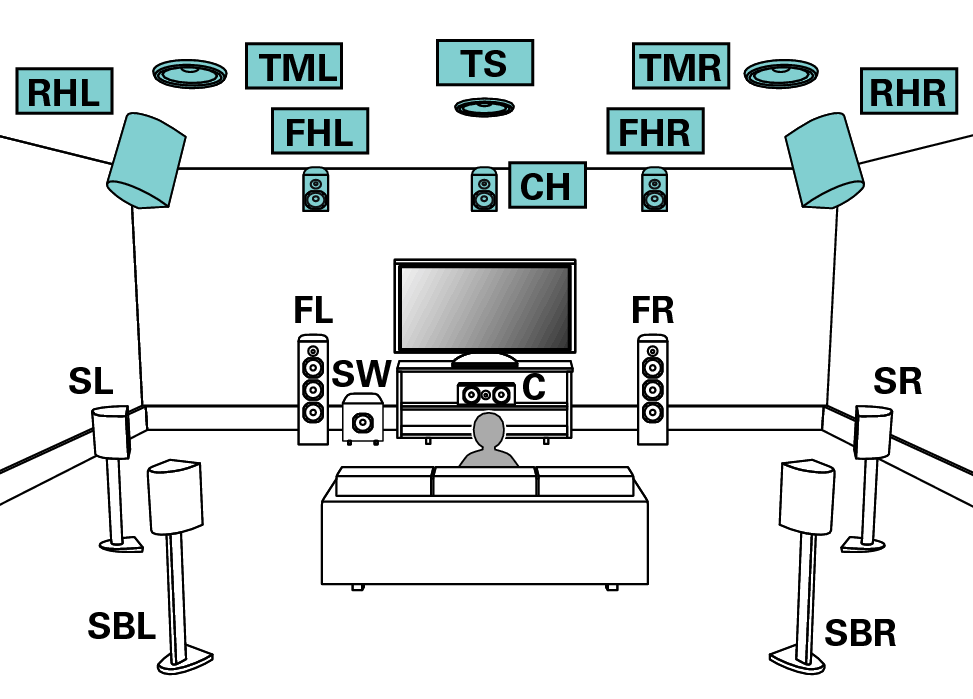

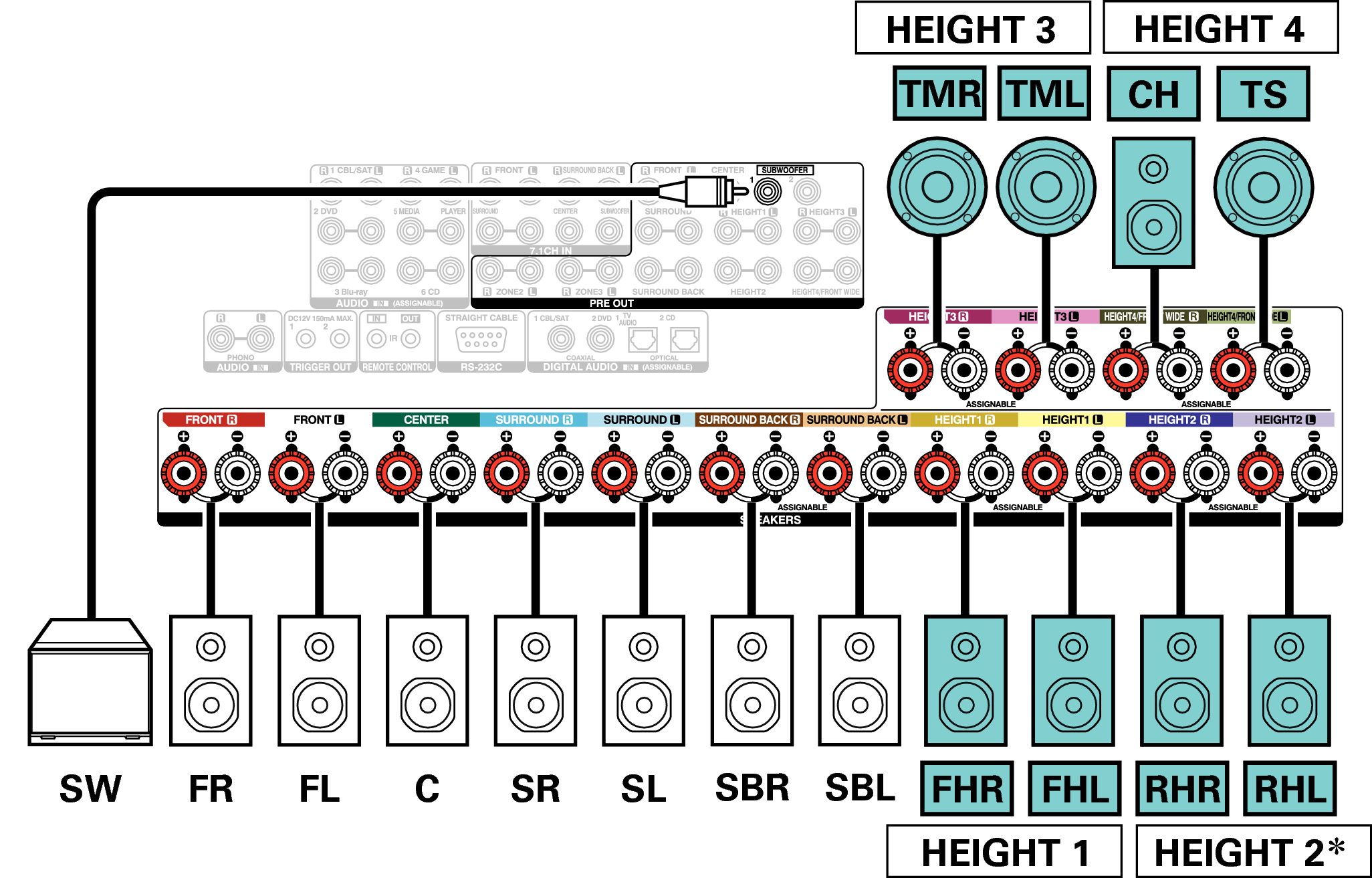

Exemple de connexion

Réglez “Sol” - “Agencement” sur “5can. & SB” et “Hauteur Sp” sur “8can” dans le menu en cas de connexion dans cette configuration. lien

Utilisez des enceintes surround hautes pour une lecture optimale en Auro-3D. Installez les enceintes arrière-hautes au lieu des enceintes surround hautes pour profiter à la fois des fonctions Auro-3D et Dolby Atmos avec une lecture en canal 13.1.

La combinaison des canaux HEIGHT1, HEIGHT2, HEIGHT3 et HEIGHT4 peut être modifiée selon les modèles suivants en fonction du système d’enceintes utilisé.
Réglez cette option depuis “Affectation des Amplis” dans le menu. lien

Il est possible d’utiliser une combinaison de huit enceintes				Bornes d’enceintes connectées
	Nombre d’enceintes hautes/de plafond	Nombre d’enceintes Dolby	Modèle de combinaisons	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
2can	2can	Aucun	Avant haut	Avant haut	-	-	-
			Avant plafond	Avant plafond	-	-	-
			Centre plafond	Centre plafond	-	-	-
			Arrière plafond	Arrière plafond	-	-	-
			Hauteur arrière	Hauteur arrière	-	-	-
	Aucun	2can	Dolby avant	Dolby avant	-	-	-
			Dolby surround	Dolby surround	-	-	-
			Dolby arrière 2	Dolby arrière	-	-	-

Il est possible d’utiliser une combinaison de huit enceintes				Bornes d’enceintes connectées
	Nombre d’enceintes hautes/de plafond	Nombre d’enceintes Dolby	Modèle de combinaisons	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
4can	2can	2can	Dolby avant et Arr. plafond	Dolby avant	Arrière plafond	-	-
			Dolby avant et Hauteur arr	Dolby avant	Hauteur arrière	-	-
			Avant haut et Dolby surr.	Avant haut	Dolby surround	-	-
			Avant haut et Dolby arrière 2	Avant haut	Dolby arrière	-	-
			Avant plafond et Dolby surr.	Avant plafond	Dolby surround	-	-
			Avant plafond et Dolby arrière 2	Avant plafond	Dolby arrière	-	-
	4can	Aucun	Avant haut et Centr. plaf	Avant haut	Centre plafond	-	-
			Avant haut et Arr. plafond	Avant haut	Arrière plafond	-	-
			Avant haut et Hauteur arr 3	Avant haut	Hauteur arrière	-	-
			Avant haut et Hauteur surr.	Avant haut	Hauteur surr.	-	-
			Avant plafond et Arr. plafond	Avant plafond	Arrière plafond	-	-
			Avant plafond et Hauteur arr	Avant plafond	Hauteur arrière	-	-
			Centre plafond et Hauteur arr	Centre plafond	Hauteur arrière	-	-
	Aucun	4can	Dolby avant et Dolby surr.	Dolby avant	Dolby surround	-	-
	Aucun	4can	Dolby avant et Dolby arrière 2	Dolby avant	Dolby arrière	-	-

Il est possible d’utiliser une combinaison de huit enceintes				Bornes d’enceintes connectées
	Nombre d’enceintes hautes/de plafond	Nombre d’enceintes Dolby	Modèle de combinaisons	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
5can	5can	Aucun	Avant haut et Hauteur arr & Surr. plafond 3	Avant haut	Hauteur arrière	L : Surr. plafond	-
			Avant haut et Hauteur surr. & Surr. plafond	Avant haut	Hauteur surr.	L : Surr. plafond	-
			Avant haut et Hauteur arr & Centrale haute 3	Avant haut	Hauteur arrière	R : Centrale haute	-
			Avant haut et Hauteur surr. & Centrale haute	Avant haut	Hauteur surr.	R : Centrale haute	-

Il est possible d’utiliser une combinaison de huit enceintes				Bornes d’enceintes connectées
	Nombre d’enceintes hautes/de plafond	Nombre d’enceintes Dolby	Modèle de combinaisons	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
6can	6can	Aucun	Avant haut et Hauteur surr. & Hauteur arrière 4	Avant haut	Hauteur arrière	Hauteur surr.	-
			Avant haut et Hauteur arr & Surr. plafond & Centrale haute 3	Avant haut	Hauteur arrière	L : Surr. plafond R : Centrale haute	-
			Avant haut et Hauteur surr. & Surr. plafond & Centrale haute	Avant haut	Hauteur surr.	L : Surr. plafond R : Centrale haute	-
			Avant haut et Centr. plaf & Hauteur arrière 3 5	Avant haut	Hauteur arrière	Centre plafond	-
			Avant plafond & Centre plafond & Arrière plafond 5	Avant plafond	Arrière plafond	Centre plafond	-
	4can	2can	Avant haut et Dolby surr. & Hauteur arrière 3	Avant haut	Hauteur arrière	Dolby surround	-
	4can	2can	Avant plafond et Dolby surr. & Arrière plafond	Avant plafond	Arrière plafond	Dolby surround	-
	2can	4can	Avant haut et Dolby surr. & Dolby arrière 2	Dolby avant	Dolby arrière	Dolby surround	-
			Dolby avant & Centre plafond & Dolby arrière 2	Dolby avant	Dolby arrière	Centre plafond	-
			Dolby avant et Dolby surr. & Hauteur arrière	Dolby avant	Hauteur arrière	Dolby surround	-
	Aucun	6can	Dolby avant et Dolby surr. & Dolby arrière 2	Dolby avant	Dolby arrière	Dolby surround	-

Il est possible d’utiliser une combinaison de huit enceintes				Bornes d’enceintes connectées
	Nombre d’enceintes hautes/de plafond	Nombre d’enceintes Dolby	Modèle de combinaisons	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
7can	7can	Aucun	Avant haut et Centr. plaf & Hauteur arrière & Surr. plafond 3	Avant haut	Hauteur arrière	Centre plafond	L : Surr. plafond
	7can	Aucun	Avant haut et Centr. plaf & Hauteur arrière & Centrale haute 3	Avant haut	Hauteur arrière	Centre plafond	R : Centrale haute
	5can	2can	Avant haut et Dolby surr. & Hauteur arrière & Surr. plafond 3	Avant haut	Hauteur arrière	Dolby surround	L : Surr. plafond
	5can	2can	Avant haut et Dolby surr. & Hauteur arrière & Centrale haute 3	Avant haut	Hauteur arrière	Dolby surround	R : Centrale haute
8can	8can	Aucun	Avant haut et Centr. plaf & Hauteur arrière & Surr. plafond & Centrale haute 3	Avant haut	Hauteur arrière	Centre plafond	L : Surr. plafond R : Centrale haute
8can	6can	2can	Avant haut et Dolby surr. & Hauteur arrière & Surr. plafond & Centrale haute 3	Avant haut	Hauteur arrière	Dolby surround	L : Surr. plafond R : Centrale haute

Connectez aux bornes d’enceintes HEIGHT4/FRONT WIDE pour utiliser des enceintes larges avant. Réglez “Sol” - “Agencement” dans le menu sur “5can. & FW” ou “5can. & SB & FW”. lien

Cette combinaison peut être sélectionnée lors de l’utilisation d’enceintes surround arrière.

Pour bénéficier d’une expérience Auro-3D optimale, il est recommandé d’utiliser des enceintes surround hautes ; toutefois, vous pouvez remplacer les enceintes surround hautes par les enceintes arrière hautes d’une configuration d’enceintes Dolby Atmos.

Utilisez 2 séries d’enceintes hautes dans les modes sonores appropriés pour la lecture en Dolby Atmos, DTS:X ou Auro-3D.
Utilisez les enceintes avant hautes et arrière-hautes pour la lecture en Dolby Atmos ou DTS:X.
Utilisez les enceintes avant-hautes et surround hautes pour la lecture en Auro-3D.

Cette combinaison peut être sélectionnée lorsque “Sol” - “Agencement” dans le menu est configuré sur “5can” ou “5can. & SB”. lien

Connexions

Installation des enceintes

Branchement enceintes

Avant le branchement des enceintes

Configuration de l’enceinte et paramétrages de l’“Affectation des Amplis”

Branchement d’enceintes 5.1 canaux

Branchement d’enceintes 7.1 canaux

Branchement d’enceintes 9.1 canaux

Branchement d’enceintes 13.1 canaux

Branchement d’enceintes 15.1 canaux

Connexion bi-amp
