De luidsprekers voor hoog of achter boven kunnen worden aangesloten in plaats van de luidsprekers midden boven. Stel in dit geval de plafondluidsprekers die moeten worden aangesloten in onder “Hoogte” - “indeling” in het menu. koppeling

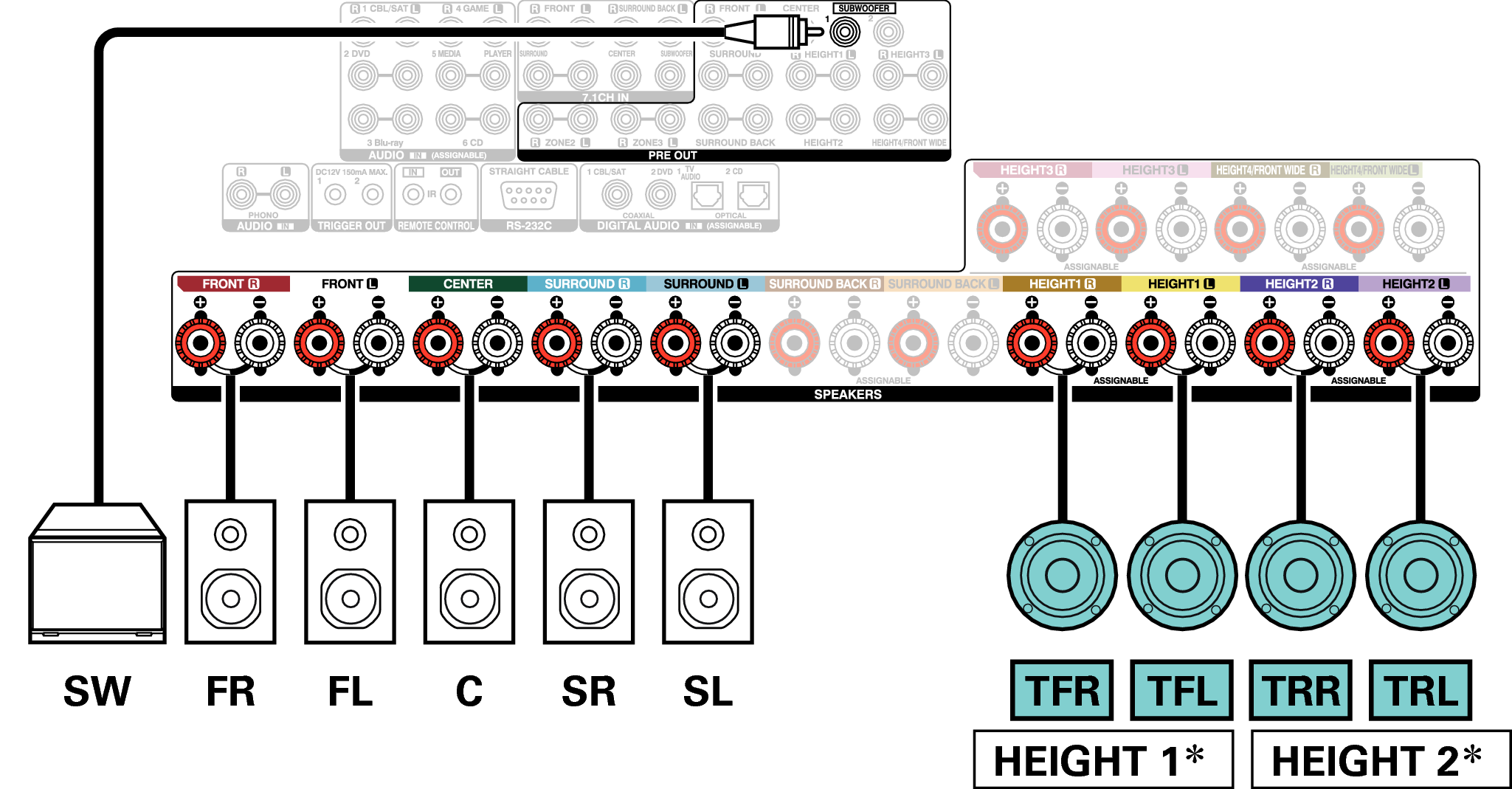

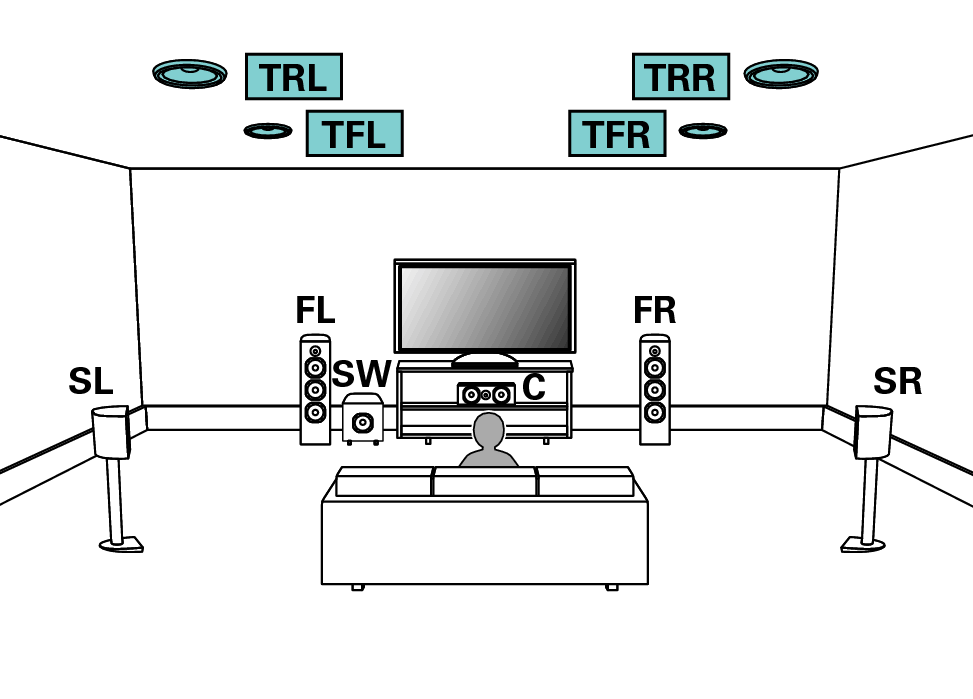

Voorbeeldaansluiting wanneer u twee sets plafondluidsprekers gebruikt

Stel “Vloer” - “indeling” in op “5-kan.” en “Hoogteluidspr” op “4-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling

U kan de combinatie van de HEIGHT1 en de HEIGHT2 kanalen wijzigen in de instellingen. koppeling

Voorbeeldaansluiting wanneer u één set hoog-luidsprekers gebruikt

Stel “Vloer” - “indeling” in op “5-kan. & SB” en “Hoogteluidspr” op “2-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling

De luidsprekers achter hoog kunnen worden aangesloten in plaats van de luidsprekers voor hoog. Stel in dit geval de hoog-luidsprekers die moeten worden aangesloten in onder “Hoogte” - “indeling” in het menu. koppeling

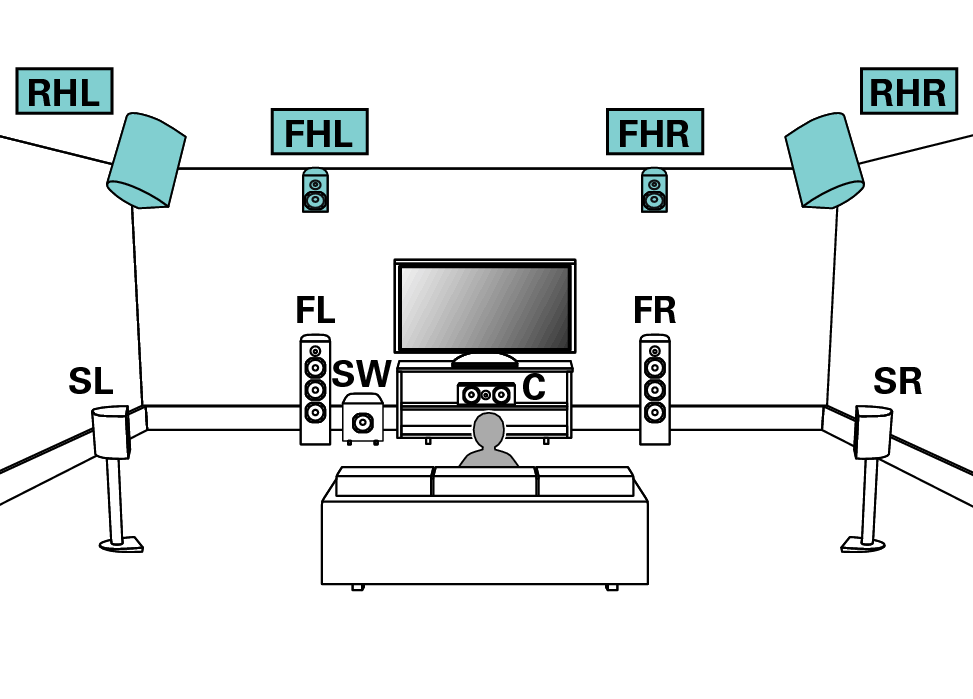

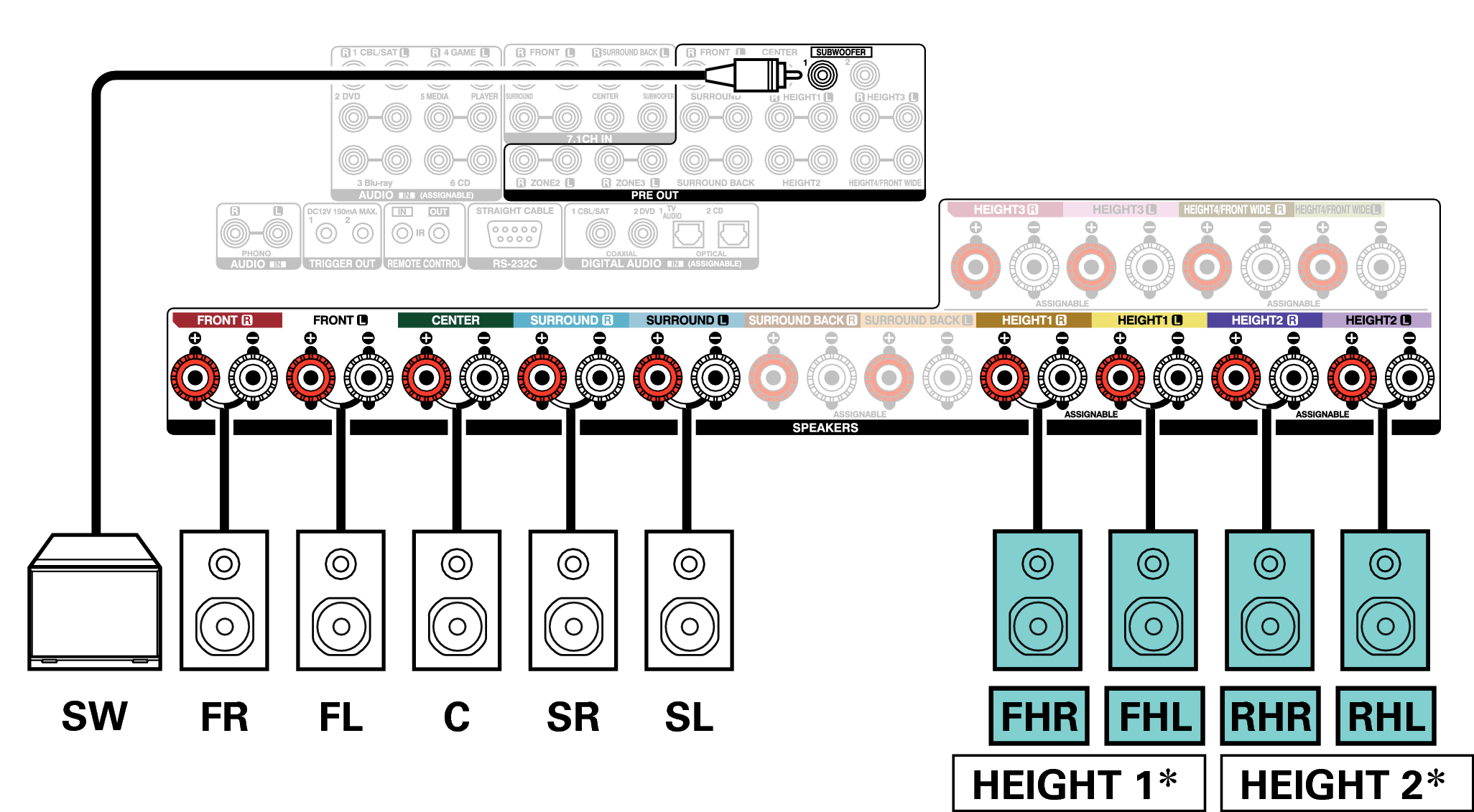

Voorbeeldaansluiting wanneer u twee sets hoog-luidsprekers gebruikt

Stel “Vloer” - “indeling” in op “5-kan.” en “Hoogteluidspr” op “4-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling

U kan de combinatie van de HEIGHT1 en de HEIGHT2 kanalen wijzigen in de instellingen. koppeling

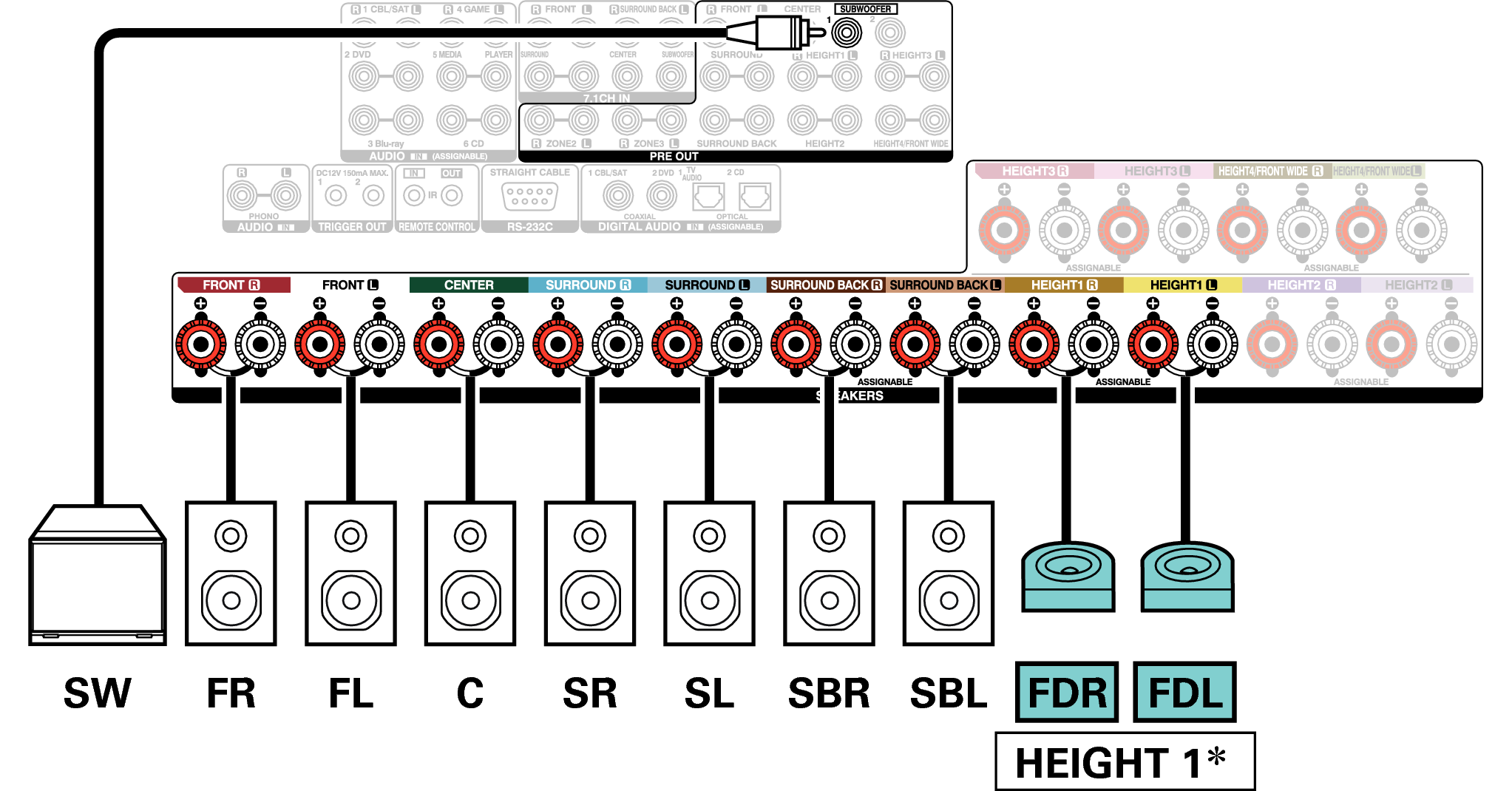

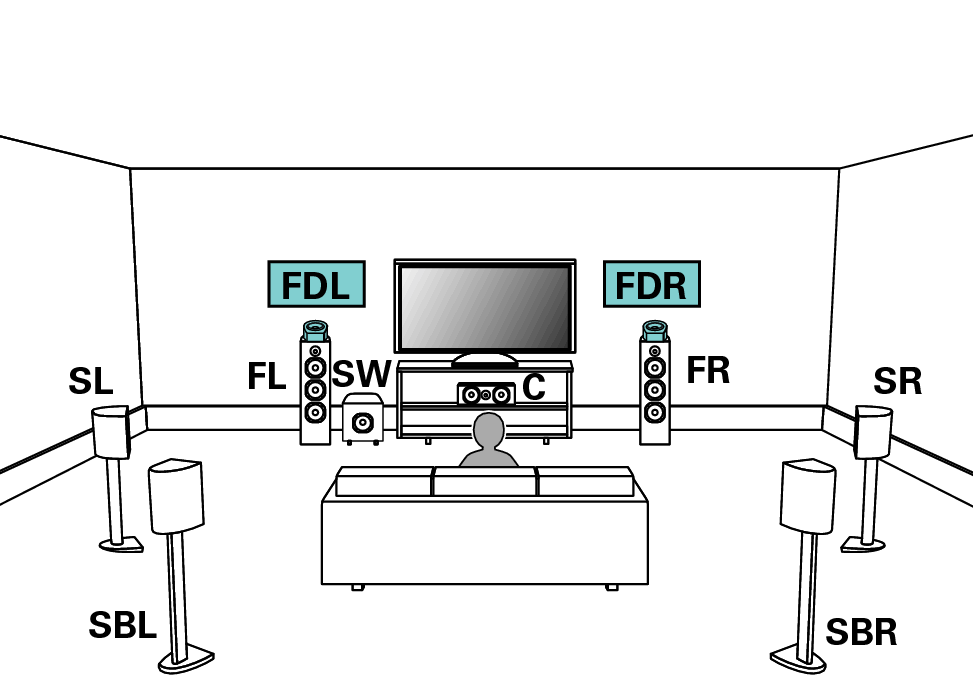

Voorbeeldaansluiting wanneer u één set luidsprekers met Dolby Atmos Enabled gebruikt

Stel “Vloer” - “indeling” in op “5-kan. & SB” en “Dolby luidspr” op “2-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling, koppeling

De surround Dolby-luidsprekers of Dolby-luidsprekers achter kunnen worden aangesloten in plaats van de Dolby-luidsprekers voor. Stel in dit geval de luidsprekers met Dolby Atmos Enabled die moeten worden aangesloten in onder “Hoogte” - “indeling” in het menu. koppeling

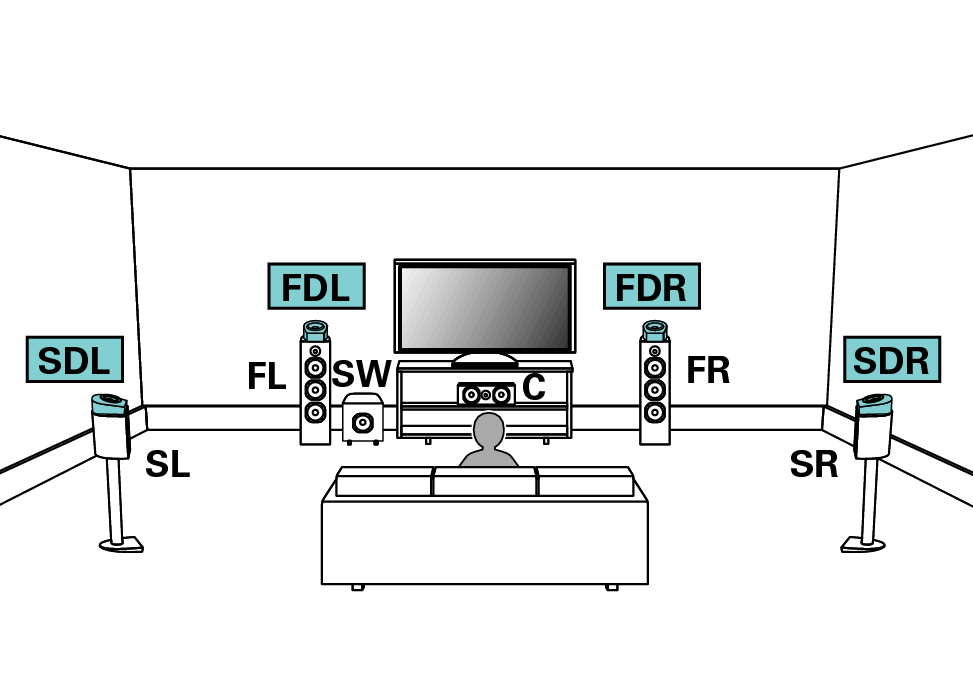

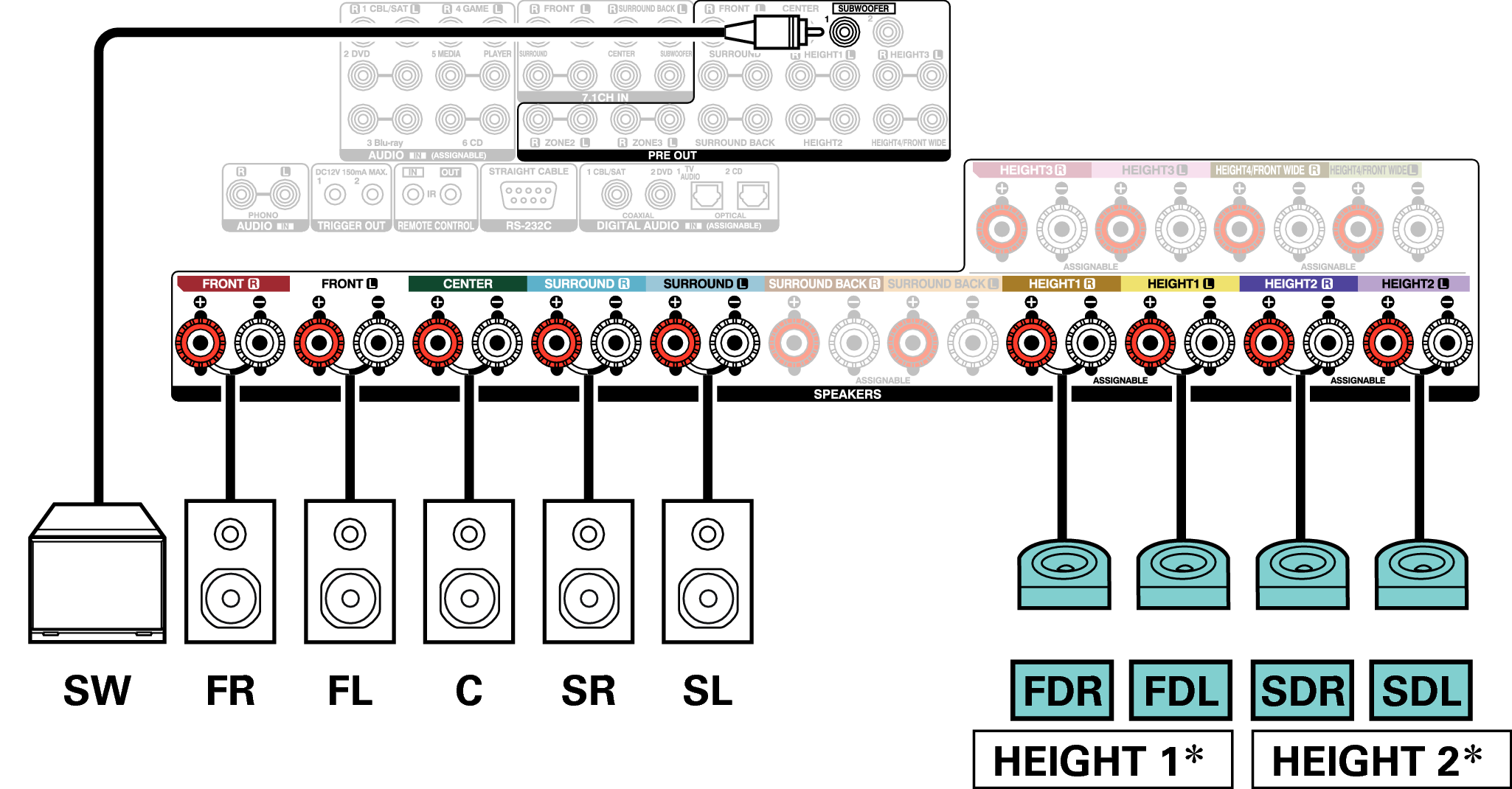

Voorbeeldaansluiting wanneer u twee sets Dolby Atmos Enabled-luidsprekers gebruikt

Stel “Vloer” - “indeling” in op “5-kan.” en “Dolby luidspr” op “4-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling, koppeling

U kan de combinatie van de HEIGHT1 en de HEIGHT2 kanalen wijzigen in de instellingen. koppeling

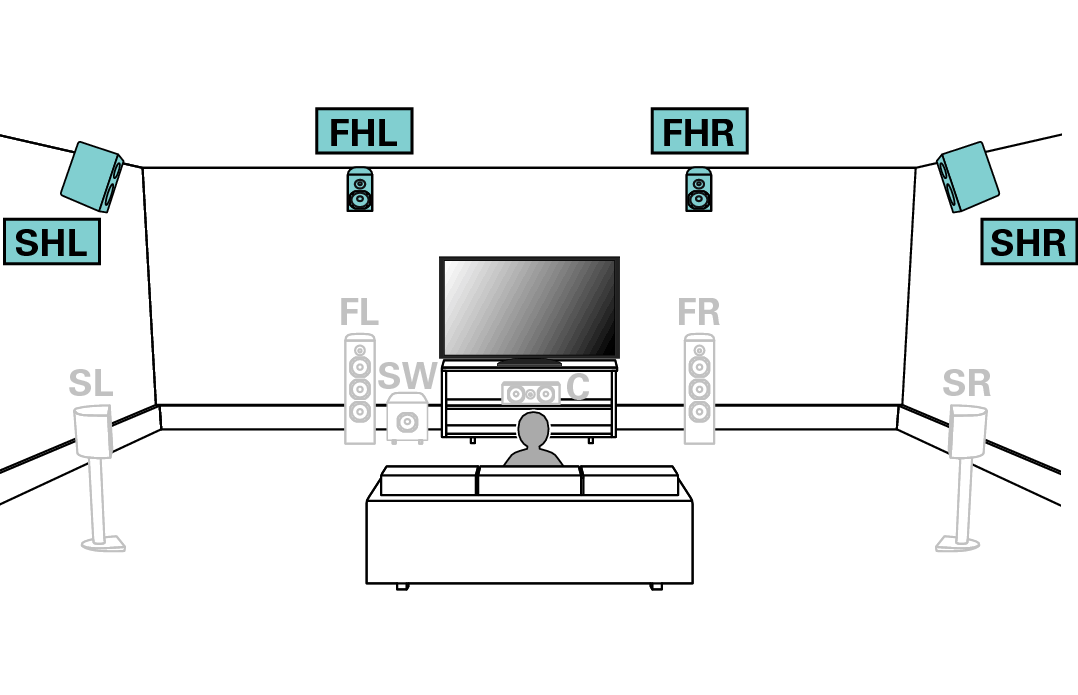

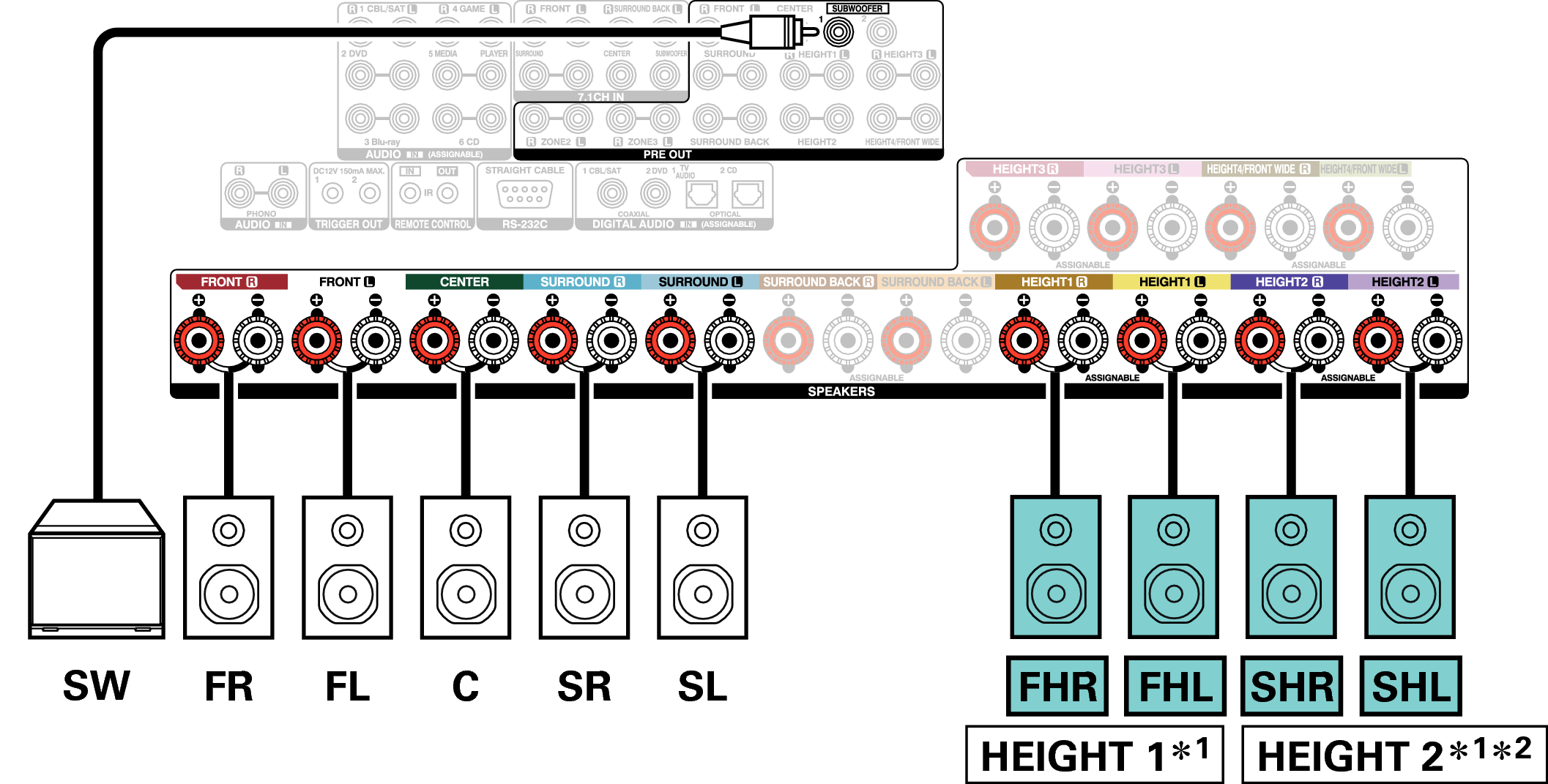

Voorbeeldaansluiting voor het Auro-3D 9.1-kanaals systeem

Deze luidsprekerconfiguratie is geoptimaliseerd voor Auro-3D-weergave.

Stel “Vloer” - “indeling” in op “5-kan.” en “Hoogteluidspr” op “4-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling
Stel vervolgens “Hoogte” - “Voorindeling” in op “Front Height” en “Achterindeling” op “Surr. Height”. koppeling

U kan de combinatie van de HEIGHT1 en de HEIGHT2 kanalen wijzigen in de instellingen. koppeling

Voor de beste Auro-3D-ervaring zijn surround hoogteluidsprekers aanbevolen, maar u kunt ze vervangen door hoogteluidsprekers achter van een Dolby Atmos luidsprekerinstallatie in plaats van Surround hoog luidsprekers.

Kanalen die worden uitgevoerd vanaf de HEIGHT1 en de HEIGHT2 luidsprekeraansluitingen kunnen worden gewijzigd naar de volgende patronen naargelang de luidsprekersystemen die worden gebruikt.
Stel dit in vanaf “Verst. Toewijzen” in het menu. koppeling

Combinatie van hoog-luidsprekers die moeten worden gebruikt			Aangesloten terminals
Aantal luidsprekers hoog/plafond	Aantal Dolby-luidsprekers	Combinatiepatroon	HEIGHT1 SPEAKER	HEIGHT2 SPEAKER
2 luidsprekers	Geen	Front Height	Front Height	-
		Top Front	Top Front	-
		Top Middle	Top Middle	-
		Top Rear	Top Rear	-
		Rear Height	Rear Height	-
Geen	2 luidsprekers	Front Dolby	Front Dolby	-
		Surround Dolby	Surround Dolby	-
		Back Dolby	Back Dolby	-
4 luidsprekers	Geen	Front Height & Top Middle	Front Height	Top Middle
		Front Height & Top Rear	Front Height	Top Rear
		Front Height & Rear Height	Front Height	Rear Height
		Front Height & Surr. Height	Front Height	Surr. Height
		Top Front & Top Rear	Top Front	Top Rear
		Top Front & Rear Height	Top Front	Rear Height
		Top Middle & Rear Height	Top Middle	Rear Height
2 luidsprekers	2 luidsprekers	Front Dolby & Top Rear	Front Dolby	Top Rear
		Front Dolby & Rear Height	Front Dolby	Rear Height
		Front Height & Surr. Dolby	Front Height	Surround Dolby
		Top Front & Surr. Dolby	Top Front	Surround Dolby
Geen	4 luidsprekers	Front Dolby & Surround Dolby	Front Dolby	Surround Dolby
