Weergave

15.1-kanaals luidsprekers aansluiten

Dit systeem kan worden aangesloten op maximaal 15.1-kanaals luidsprekers en kan tegelijkertijd op maximaal 13.1-kanaals voor weergave op Dolby Atmos en Auro-3D.

Gebruik de hoogteluidspreker voor, middenluidspreker boven of hoogteluidspreker achter voor weergave via Dolby Atmos.

Gebruik de hoogteluidspreker voor, hoogteluidspreker midden of surround luidspreker boven voor weergave via Auro-3D.

Voorbeeldaansluiting

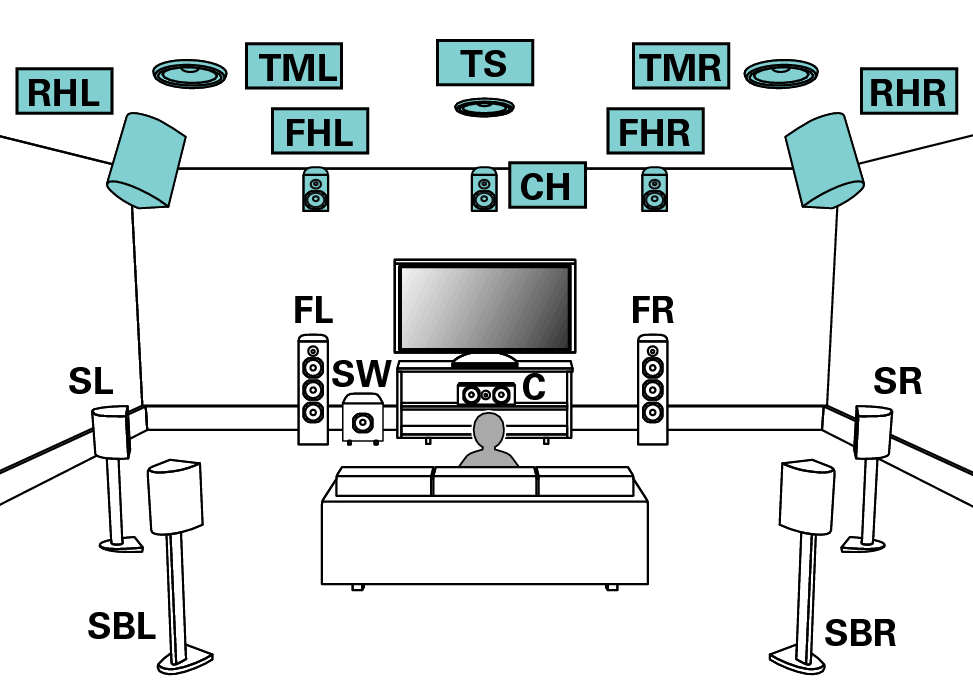

Pict SP Layout 15.1

Stel “Vloer” - “indeling” in op “5-kan. & SB” en “Hoogteluidspr” op “8-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling

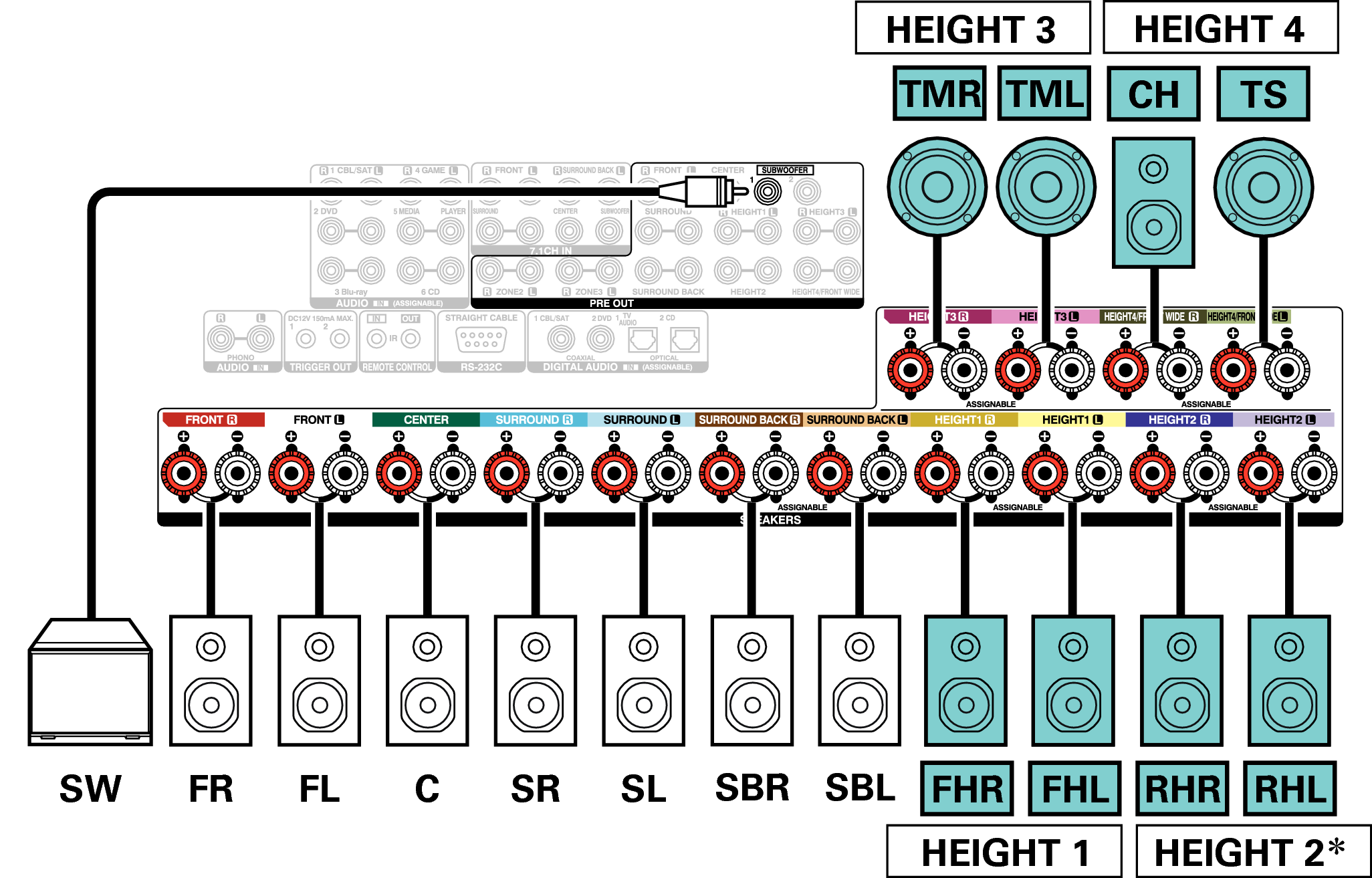

Conne SP 15.1 A110E3

Gebruik surround hoogteluidsprekers voor een optimale weergave via Auro-3D. Installeer hoogteluidsprekers achter in plaats van surround hoogteluidsprekers voor 13.1-kanaals weergave via zowel Auro-3D als Dolby Atmos.

De combinatie van de HEIGHT1, HEIGHT2, HEIGHT3 en de HEIGHT4 kanalen kan worden gewijzigd naar de volgende patronen volgens het luidsprekersysteem dat wordt gebruikt.
Stel dit in vanaf “Verst. Toewijzen” in het menu. koppeling

Combinatie van hoog-luidsprekers die moeten worden gebruikt

Aangesloten luidsprekeraansluitingen



Aantal luidsprekers hoog/plafond

Aantal Dolby-luidsprekers

Combinatiepatroon

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

2-kan.

2-kan.

Geen

Front Height

Front Height

-

-

-

Top Front

Top Front

-

-

-

Top Middle

Top Middle

-

-

-

Top Rear

Top Rear

-

-

-

Rear Height

Rear Height

-

-

-

Geen

2-kan.

Front Dolby

Front Dolby

-

-

-

Surround Dolby

Surround Dolby

-

-

-

Back Dolby Flower Mark 2

Back Dolby

-

-

-

Combinatie van hoog-luidsprekers die moeten worden gebruikt

Aangesloten luidsprekeraansluitingen



Aantal luidsprekers hoog/plafond

Aantal Dolby-luidsprekers

Combinatiepatroon

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

4-kan.

2-kan.

2-kan.

Front Dolby & Top Rear

Front Dolby

Top Rear

-

-

Front Dolby & Rear Height

Front Dolby

Rear Height

-

-

Front Height & Surr. Dolby

Front Height

Surround Dolby

-

-

Front Height & Back Dolby Flower Mark 2

Front Height

Back Dolby

-

-

Top Front & Surr. Dolby

Top Front

Surround Dolby

-

-

Top Front & Back Dolby Flower Mark 2

Top Front

Back Dolby

-

-

4-kan.

Geen

Front Height & Top Middle

Front Height

Top Middle

-

-

Front Height & Top Rear

Front Height

Top Rear

-

-

Front Height & Rear Height Flower Mark 3

Front Height

Rear Height

-

-

Front Height & Surr. Height

Front Height

Surr. Height

-

-

Top Front & Top Rear

Top Front

Top Rear

-

-

Top Front & Rear Height

Top Front

Rear Height

-

-

Top Middle & Rear Height

Top Middle

Rear Height

-

-

Geen

4-kan.

Front Dolby & Surr. Dolby

Front Dolby

Surround Dolby

-

-

Front Dolby & Back Dolby Flower Mark 2

Front Dolby

Back Dolby

-

-

Combinatie van hoog-luidsprekers die moeten worden gebruikt

Aangesloten luidsprekeraansluitingen



Aantal luidsprekers hoog/plafond

Aantal Dolby-luidsprekers

Combinatiepatroon

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

5-kan.

5-kan.

Geen

Front Height & Rear Height & Top Surround Flower Mark 3

Front Height

Rear Height

L: Top Surround

-

Front Height & Surr. Height & Top Surround

Front Height

Surr. Height

L: Top Surround

-

Front Height & Rear Height & Center Height Flower Mark 3

Front Height

Rear Height

R: Center Height

-

Front Height & Surr. Height & Center Height

Front Height

Surr. Height

R: Center Height

-

Combinatie van hoog-luidsprekers die moeten worden gebruikt

Aangesloten luidsprekeraansluitingen



Aantal luidsprekers hoog/plafond

Aantal Dolby-luidsprekers

Combinatiepatroon

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

6-kan.

6-kan.

Geen

Front Height & Surr. Height & Rear Height Flower Mark 4

Front Height

Rear Height

Surr. Height

-

Front Height & Rear Height & Top Surround & Center Height Flower Mark 3

Front Height

Rear Height

L: Top Surround
R: Center Height

-

Front Height & Surr. Height & Top Surround & Center Height

Front Height

Surr. Height

L: Top Surround
R: Center Height

-

Front Height & Top Middle & Rear Height Flower Mark 3 Flower Mark 5

Front Height

Rear Height

Top Middle

-

Top Front & Top Middle & Top Rear Flower Mark 5

Top Front

Top Rear

Top Middle

-

4-kan.

2-kan.

Front Height & Surr. Dolby & Rear Height Flower Mark 3

Front Height

Rear Height

Surround Dolby

-

Top Front & Surr. Dolby & Top Rear

Top Front

Top Rear

Surround Dolby

-

2-kan.

4-kan.

Front Height & Surr. Dolby & Back Dolby Flower Mark 2

Front Dolby

Back Dolby

Surround Dolby

-

Front Dolby & Top Middle & Back Dolby Flower Mark 2

Front Dolby

Back Dolby

Top Middle

-

Front Dolby & Surr. Dolby & Rear Height

Front Dolby

Rear Height

Surround Dolby

-

Geen

6-kan.

Front Dolby & Surr. Dolby & Back Dolby Flower Mark 2

Front Dolby

Back Dolby

Surround Dolby

-

Combinatie van hoog-luidsprekers die moeten worden gebruikt

Aangesloten luidsprekeraansluitingen



Aantal luidsprekers hoog/plafond

Aantal Dolby-luidsprekers

Combinatiepatroon

HEIGHT 1

HEIGHT 2

HEIGHT 3

HEIGHT 4/FRONT WIDE Flower Mark 1

7-kan.

7-kan.

Geen

Front Height & Top Middle & Rear Height & Top Surround Flower Mark 3

Front Height

Rear Height

Top Middle

L: Top Surround

Front Height & Top Middle & Rear Height & Center Height Flower Mark 3

Front Height

Rear Height

Top Middle

R: Center Height

5-kan.

2-kan.

Front Height & Surr. Dolby & Rear Height & Top Surround Flower Mark 3

Front Height

Rear Height

Surround Dolby

L: Top Surround

Front Height & Surr. Dolby & Rear Height & Center Height Flower Mark 3

Front Height

Rear Height

Surround Dolby

R: Center Height

8-kan.

8-kan.

Geen

Front Height & Top Middle & Rear Height & Top Surround & Center Height Flower Mark 3

Front Height

Rear Height

Top Middle

L: Top Surround
R: Center Height

6-kan.

2-kan.

Front Height & Surr. Dolby & Rear Height & Top Surround & Center Height Flower Mark 3

Front Height

Rear Height

Surround Dolby

L: Top Surround
R: Center Height

Sluit op de luidsprekeraansluiting van HEIGHT4/FRONT WIDE aan om de voorluidsprekers breed te gebruiken. Stel “Vloer” - “indeling” in het menu in op “5-kan. & FW” of “5-k. & SB & FW”. koppeling

U kunt deze combinatie selecteren als u surround achterluidsprekers gebruikt.

Voor de beste Auro-3D-ervaring zijn surround hoogteluidsprekers aanbevolen, maar u kunt ze vervangen door hoogteluidsprekers achter van een Dolby Atmos luidsprekerinstallatie in plaats van Surround hoog luidsprekers.

Gebruik 2 sets hoogteluidsprekers in de juiste geluidsmodi voor weergave via Dolby Atmos, DTS:X of Auro-3D.
Gebruik de hoogteluidsprekers voor en achter voor weergave via Dolby Atmos of DTS:X.
Gebruik hoogteluidsprekers voor en surround hoogteluidsprekers voor weergave via Auro-3D.

U kunt deze combinatie selecteren wanneer “Vloer” - “indeling” in het menu op “5-kan.” of “5-kan. & SB”staat. koppeling
