Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. (Circuit de protectionlien)

Ne touchez jamais les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l’“Assistant de configuration” (page 9 du “Guide de démarrage rapide” à part) est en cours d’exécution, suivez les instructions de l’écran “Assistant de configuration” pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque “Assistant de configuration” est en cours d’exécution.)

Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

Lorsque vous connectez des enceintes de différentes impédances, réglez l’impédance en fonction de l’enceinte ayant la plus faible impédance.

REMARQUE

Effectuez le paramétrage suivant lors de l’utilisation d’une enceinte avec une impédance de 4 – 6 Ω/ohms.

Appuyez longuement sur le bouton de l’unité principale ENTER et RIGHT en même temps pendant au moins 3 secondes.

“4K/8K <Enhanced>” s’affiche sur l’écran.

Appuyez deux fois sur CURSOR DOWN sur l’appareil principal.

“Sp.Imp.:<8ohms>” s’affiche sur l’écran.

Appuyez sur LEFT ou RIGHT sur l’appareil principal pour sélectionner l’impédance.


8ohms (Défaut) :	Sélectionnez-le lorsque l’impédance pour toutes les enceintes connectées est de 8 Ω/ohms ou plus.
6ohms :	Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 6 Ω/ohms.
4ohms :	Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 4 Ω/ohms.

Appuyez sur ENTER sur l’appareil principal pour terminer le réglage.

Connexion des câbles d’enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

Tournez la borne de l’enceinte dans le sens inverse des aiguilles d’une montre pour la desserrer.

Insérez le fil conducteur du câble d’enceinte dans la garde de la borne de l’enceinte.

Tournez la borne de l’enceinte dans le sens des aiguilles d’une montre pour la resserrer.

Connexion du subwoofer

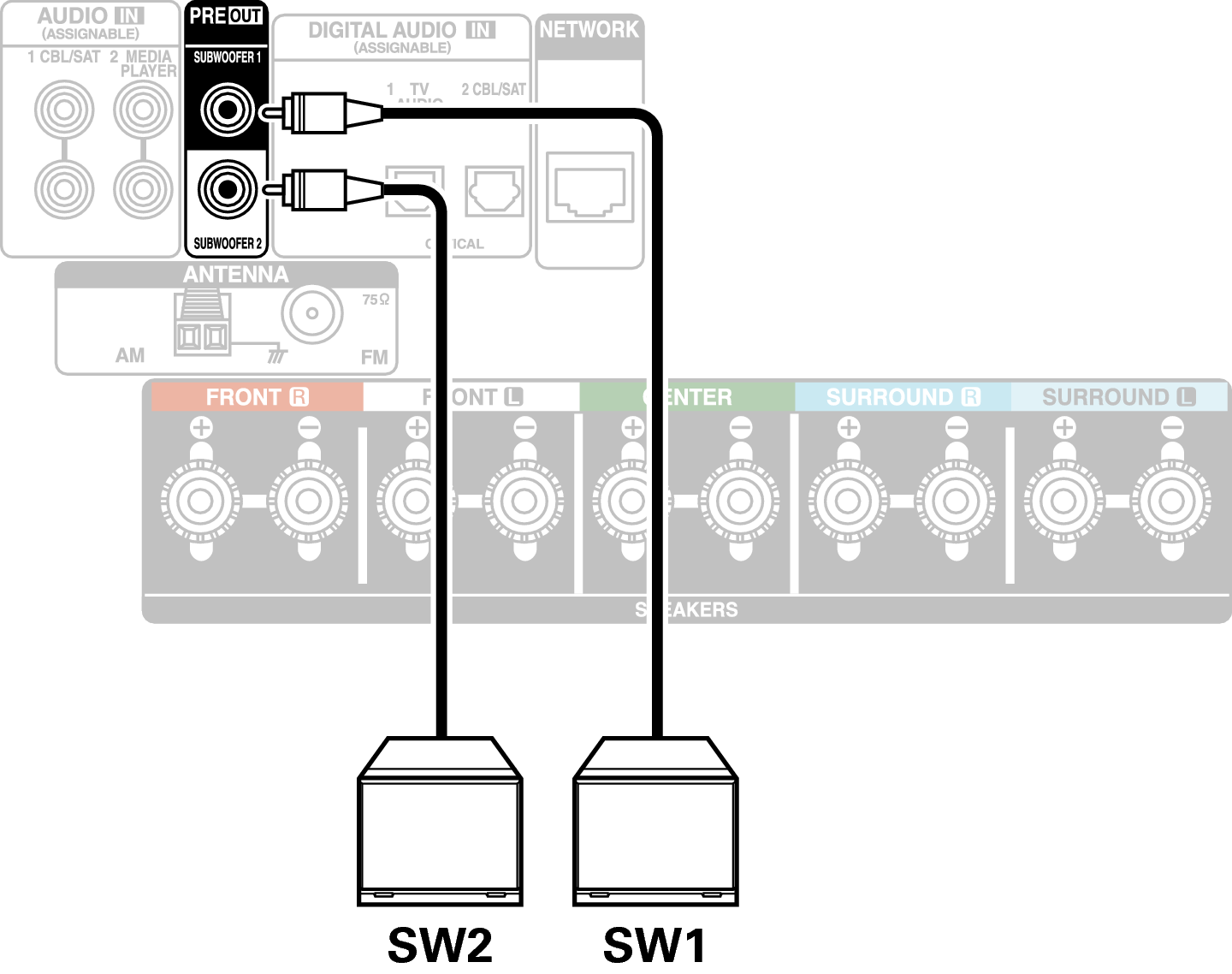

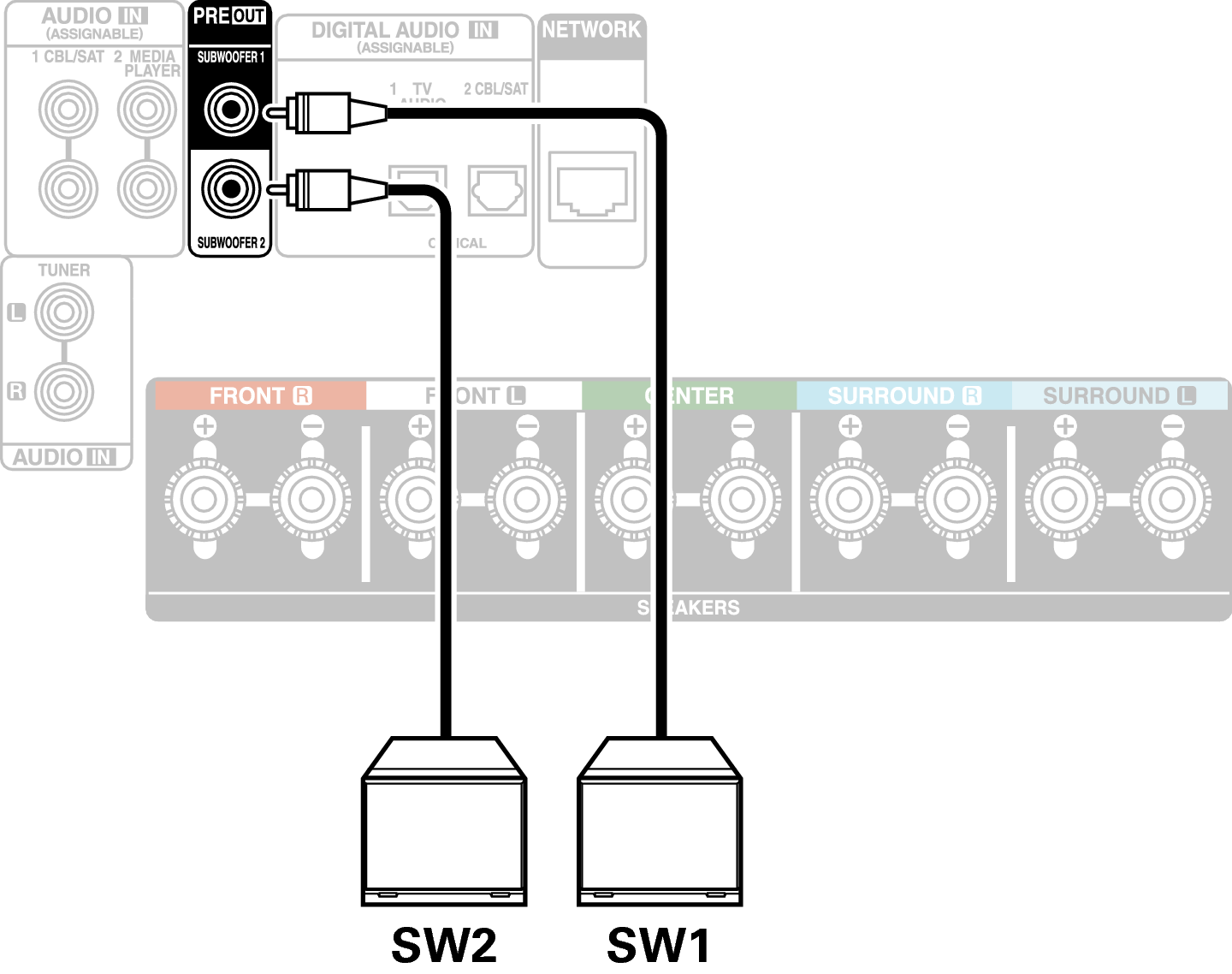

Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil.

Le même signal est émis par les bornes respectives du subwoofer.

À propos des étiquettes du câble (fournis) pour l’identification du canal

La section d’affichage du canal pour les bornes d’enceintes sur le panneau arrière ont des codes de couleur pour l’identification de chaque canal.

Fixez l’étiquette du câble correspondant à chaque enceinte sur chacun des câbles d’enceinte. Cela facilite le branchement du câble approprié sur les bornes d’enceintes du panneau arrière.

Enceintes	Couleur
FRONT L	Blanc
FRONT R	Rouge
CENTER	Vert
SURROUND L	Bleu clair
SURROUND R	Bleu
SUBWOOFER 1	Noir
SUBWOOFER 2	Noir

Les étiquettes de câble fournies comprennent des étiquettes pour les câbles d'enceinte et HDMI. Attachez une étiquette de câble à chaque câble correspondant aux enceintes et aux appareils HDMI connectés, comme illustré ci-dessous. Cela permet d'identifier facilement et de connecter correctement les câbles entre vos composants.

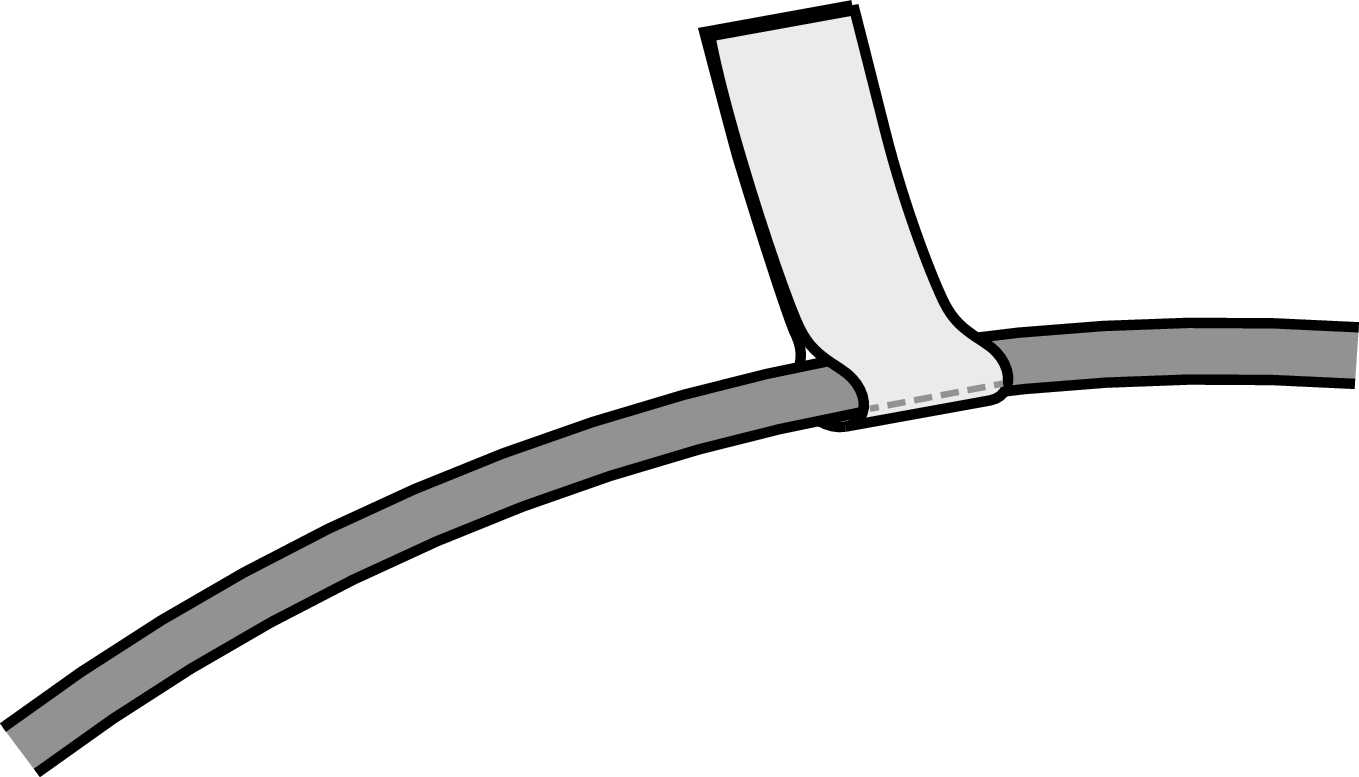

Bracket Open Méthode de fixation de l’étiquettes du câble Bracket Close
