11.1-kanaals luidsprekers aansluiten
Dit systeem dat is gebaseerd op een 5.1-kanaals systeem, speelt maximaal 11.1-kanaals bronnen tegelijk af.

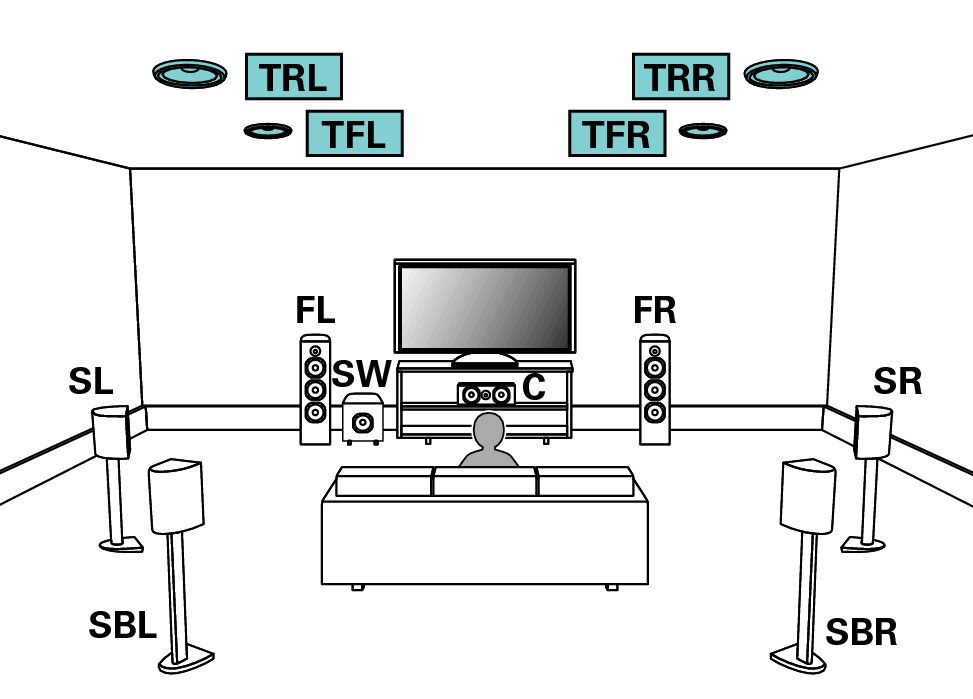

Voorbeeldaansluiting wanneer u twee sets plafondluidsprekers gebruikt
Stel “Hoogte” - “Hoogteluidspr” in op “4-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling
U kan de combinatie van de HEIGHT1 en de HEIGHT2 kanalen wijzigen in de instellingen. koppeling

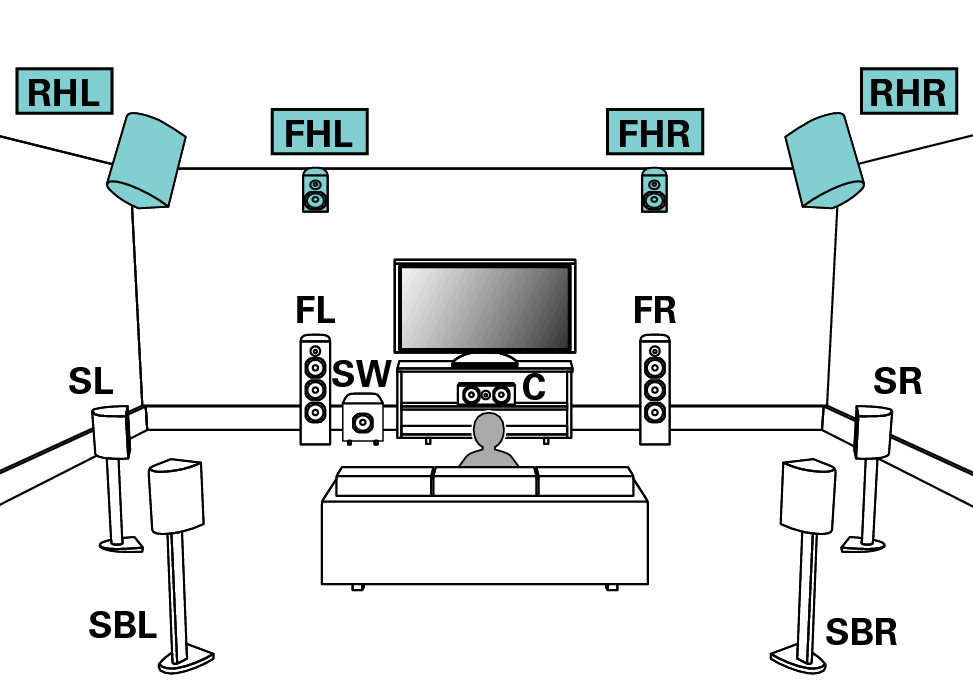

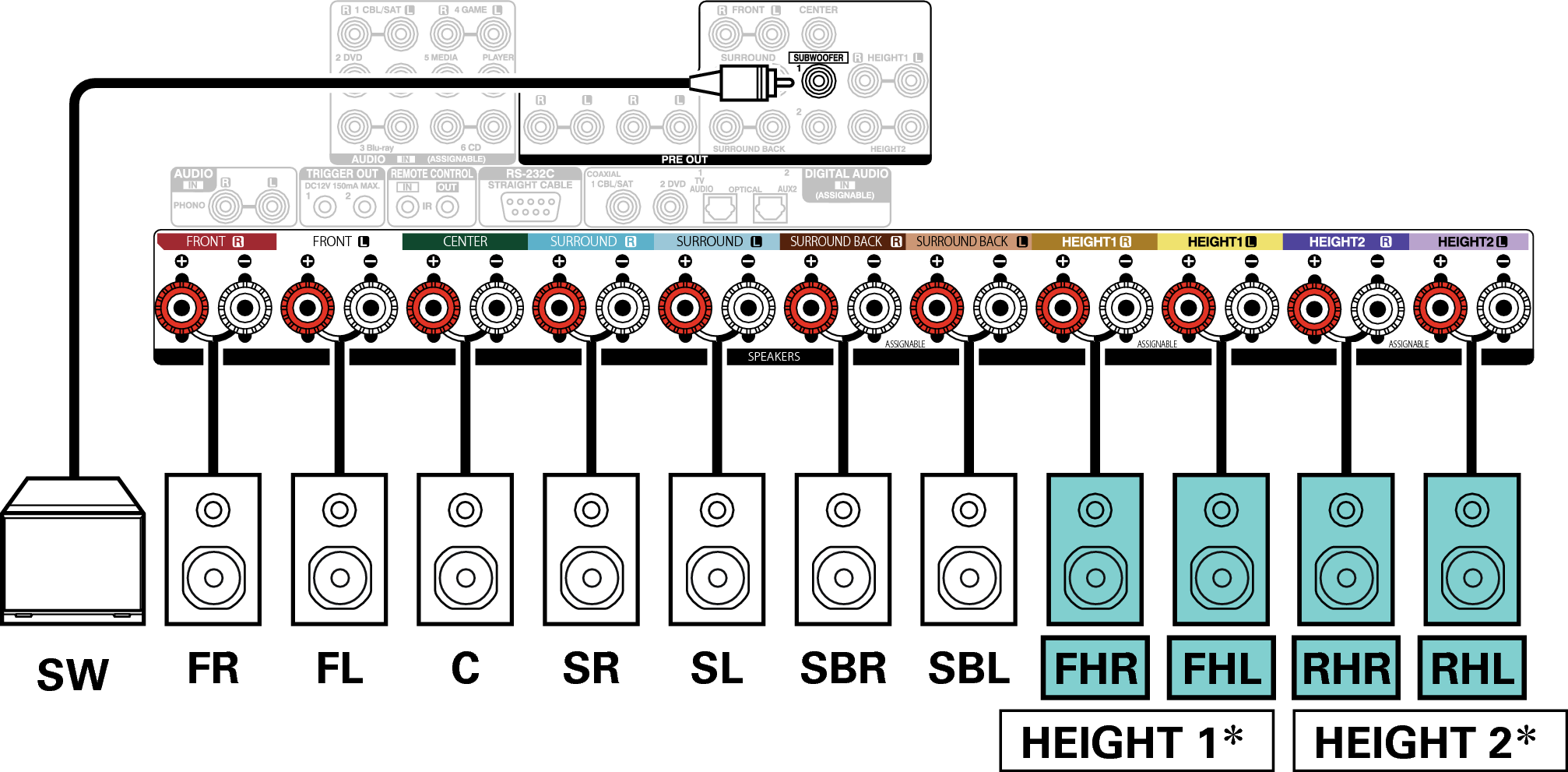

Voorbeeldaansluiting wanneer u twee sets hoog-luidsprekers gebruikt
Stel “Hoogte” - “Hoogteluidspr” in op “4-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling
U kan de combinatie van de HEIGHT1 en de HEIGHT2 kanalen wijzigen in de instellingen. koppeling

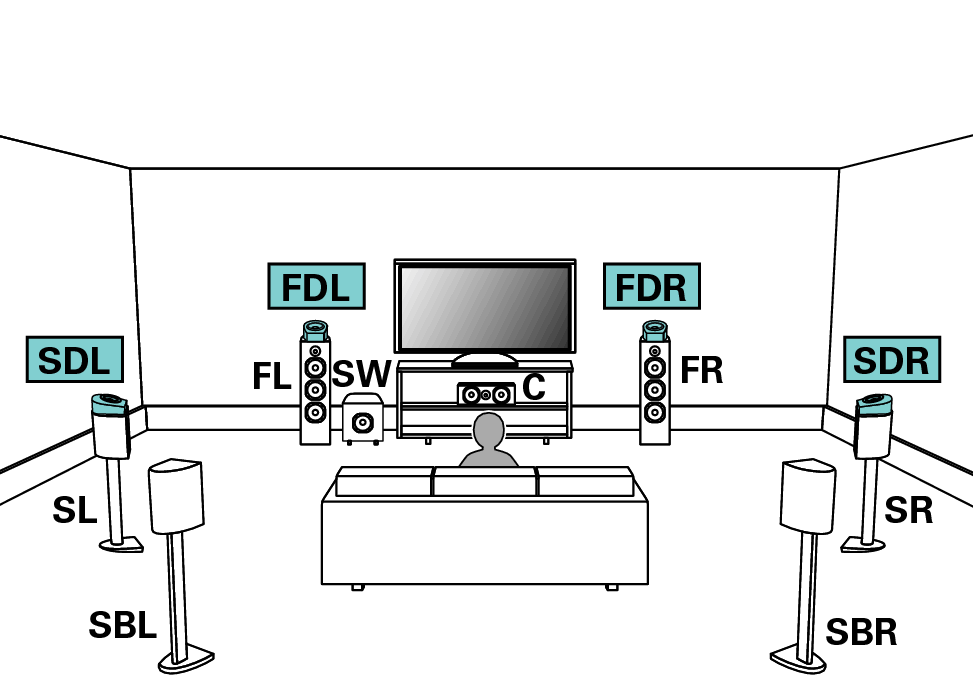

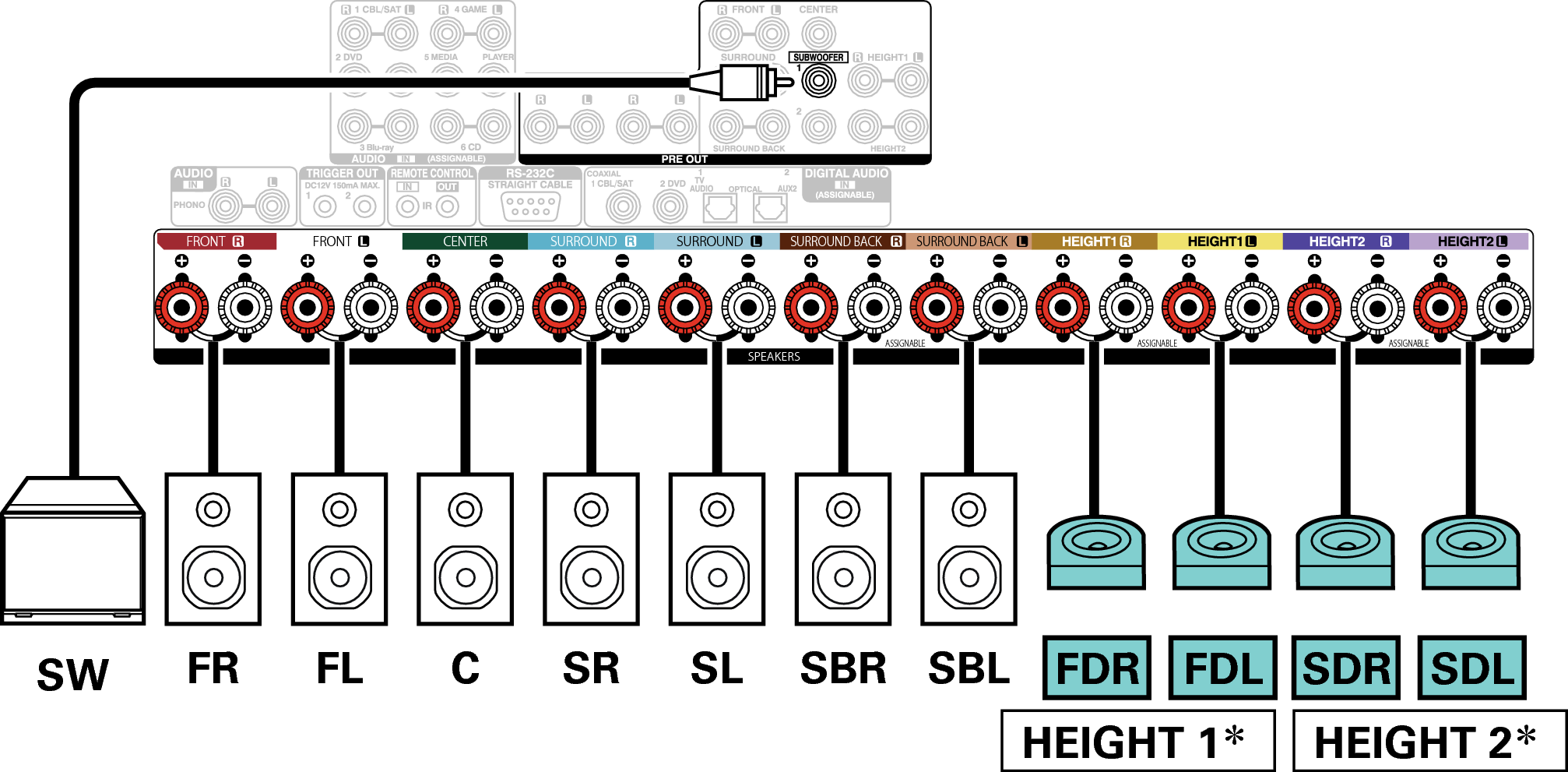

Voorbeeldaansluiting wanneer u twee sets Dolby Atmos Enabled-luidsprekers gebruikt
Stel “Hoogte” - “Dolby luidspr” in op “4-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling
U kan de combinatie van de HEIGHT1 en de HEIGHT2 kanalen wijzigen in de instellingen. koppeling

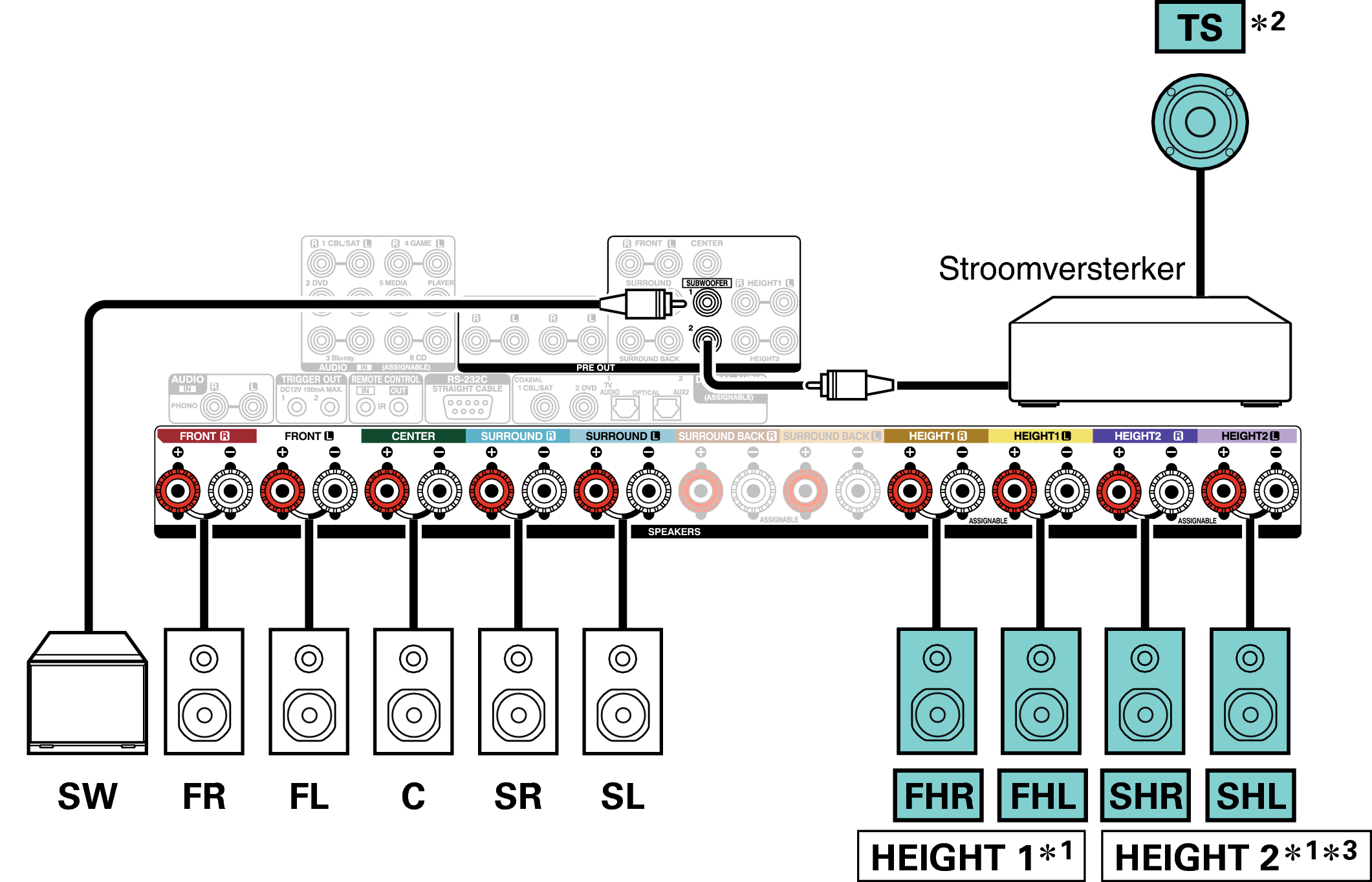

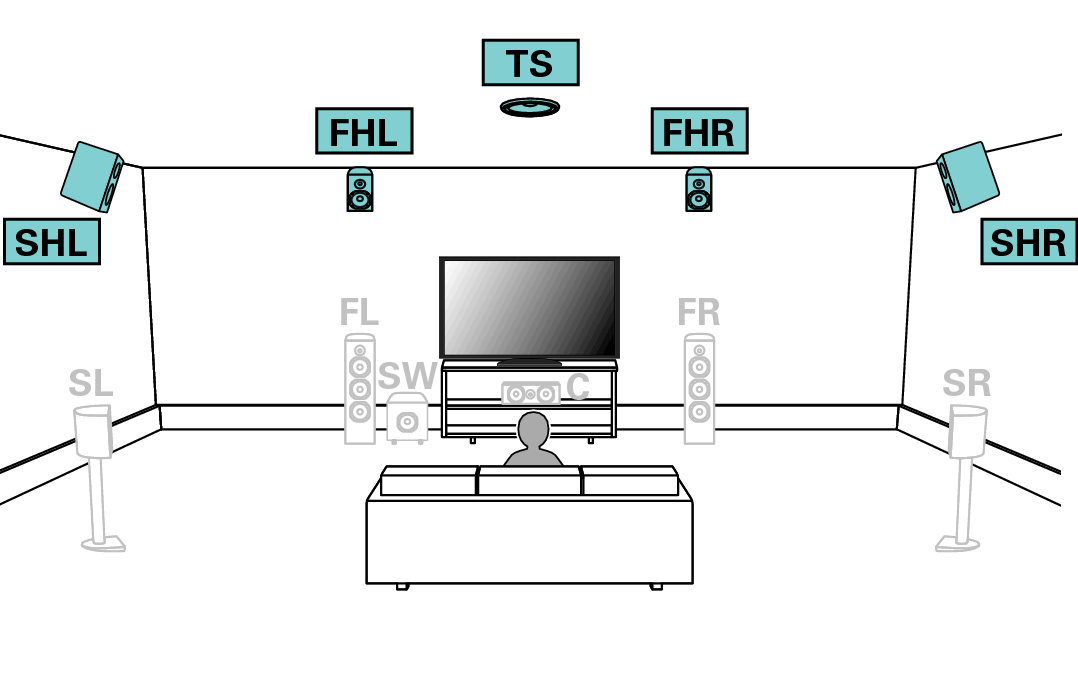

Voorbeeldaansluiting voor het Auro-3D 10.1-kanaals systeem
Deze luidsprekerconfiguratie is geoptimaliseerd voor Auro-3D-weergave.
U kan de combinatie van de HEIGHT1 en de HEIGHT2 kanalen wijzigen in de instellingen. koppeling
De surroundluidspreker boven kan worden aangesloten op de luidsprekeraansluiting SURROUND BACK L in plaats van op de aansluiting SUBWOOFER 2 PRE OUT. Stel “Top Surr. uit” in op “SURR. BACK L” in het menu. koppeling
Voor de beste Auro-3D-ervaring zijn surround hoogteluidsprekers aanbevolen, maar u kunt ze vervangen door hoogteluidsprekers achter van een Dolby Atmos luidsprekerinstallatie in plaats van Surround hoog luidsprekers.
De combinatie van de HEIGHT1 en de HEIGHT2 kanalen kan worden gewijzigd naar de volgende patronen volgens het luidsprekersysteem dat wordt gebruikt.
Stel dit in vanaf “Verst. Toewijzen” in het menu. koppeling
|
Combinatie van hoog-luidsprekers die moeten worden gebruikt |
Aangesloten terminals |
|||
|---|---|---|---|---|
|
Aantal luidsprekers hoog/plafond |
Aantal Dolby-luidsprekers |
Combinatiepatroon |
HEIGHT1 SPEAKER |
HEIGHT2 SPEAKER |
|
2 luidsprekers |
Geen |
Front Height |
Front Height |
- |
|
Top Front |
Top Front |
- |
||
|
Top Middle |
Top Middle |
- |
||
|
Top Rear |
Top Rear |
- |
||
|
Rear Height |
Rear Height |
- |
||
|
4 luidsprekers |
Geen |
Front Height & Top Middle |
Front Height |
Top Middle |
|
Front Height & Top Rear |
Front Height |
Top Rear |
||
|
Front Height & Rear Height |
Front Height |
Rear Height |
||
|
Front Height & Surr. Height |
Front Height |
Surr. Height |
||
|
Top Front & Top Rear |
Top Front |
Top Rear |
||
|
Top Front & Rear Height |
Top Front |
Rear Height |
||
|
Top Middle & Rear Height |
Top Middle |
Rear Height |
||
|
Geen |
2 luidsprekers |
Front Dolby |
Front Dolby |
- |
|
Surround Dolby |
Surround Dolby |
- |
||
|
Back Dolby |
Back Dolby |
- |
||
|
2 luidsprekers |
2 luidsprekers |
Front Dolby & Top Rear |
Front Dolby |
Top Rear |
|
Front Dolby & Rear Height |
Front Dolby |
Rear Height |
||
|
Front Height & Surr. Dolby |
Front Height |
Surround Dolby |
||
|
Front Height & Back Dolby |
Front Height |
Back Dolby |
||
|
Top Front & Surround Dolby |
Top Front |
Surround Dolby |
||
|
Top Front & Back Dolby |
Top Front |
Back Dolby |
||
|
Geen |
4 luidsprekers |
Front Dolby & Surround Dolby |
Front Dolby |
Surround Dolby |
|
Front Dolby & Back Dolby |
Front Dolby |
Back Dolby |
||
1|
Combinatie van hoog-luidsprekers die moeten worden gebruikt |
Aangesloten terminals |
||||
|---|---|---|---|---|---|
|
Aantal luidsprekers hoog/plafond |
Aantal Dolby-luidsprekers |
Combinatiepatroon |
HEIGHT1 SPEAKER |
HEIGHT2 SPEAKER |
SUBWOOFER2 |
|
5 luidsprekers |
Geen |
Front Height & Surr. Height & Top Surround |
Front Height |
Surround Height |
Top Surround |
|
Front Height & Rear Height & Top Surround |
Front Height |
Rear Height |
Top Surround |
||
Voor de beste Auro-3D-ervaring zijn surround hoogteluidsprekers aanbevolen, maar u kunt ze vervangen door hoogteluidsprekers achter van een Dolby Atmos luidsprekerinstallatie in plaats van Surround hoog luidsprekers.
De aansluiting SUBWOOFER 2 PRE OUT of luidsprekeraansluiting SURROUND BACK L kan worden gekozen als aansluiting voor de surroundluidspreker boven. U doet dit via de keuze “Top Surr. uit” in het menu. koppeling
