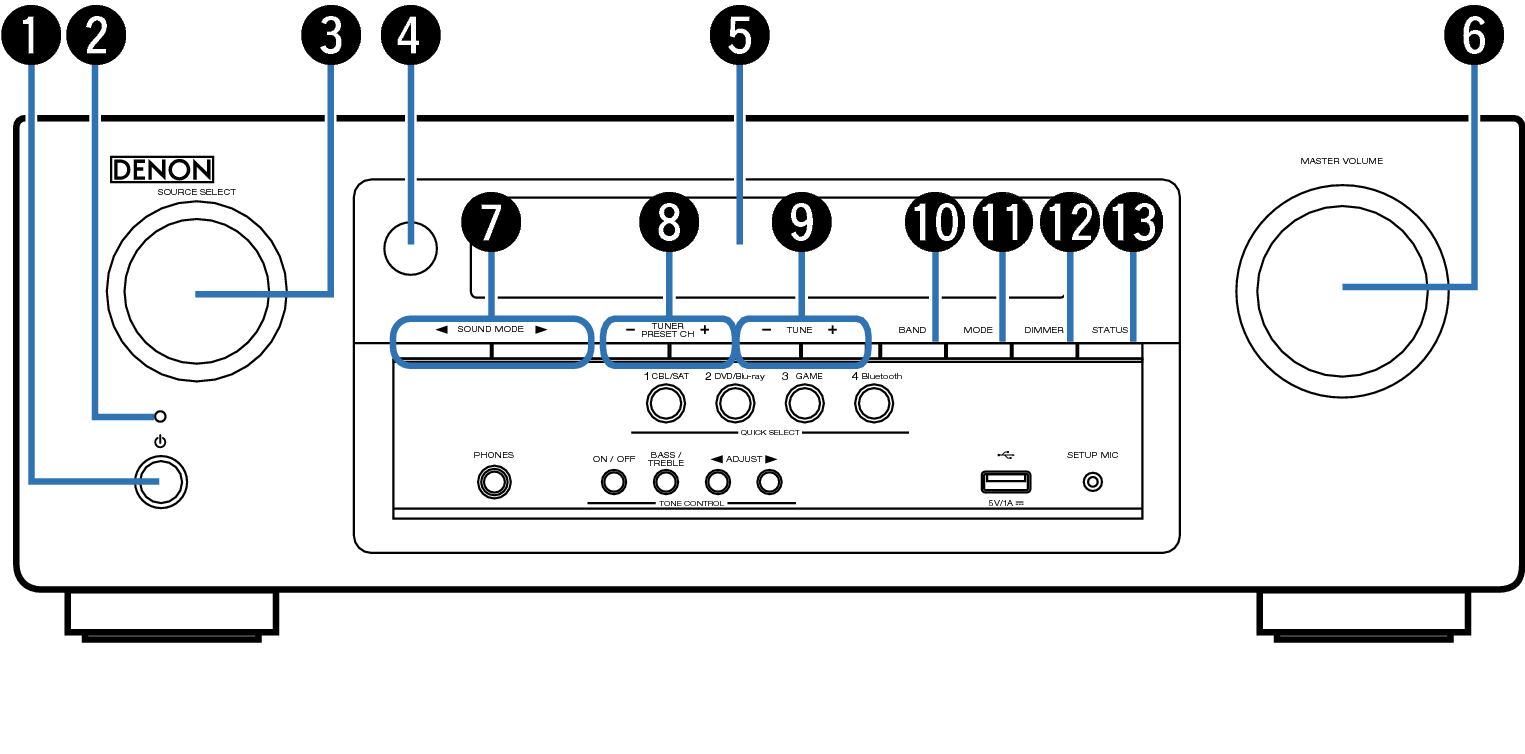

Painel frontal
Botão de controlo da alimentação ( )
Permite ligar e desligar (modo de espera) a unidade.
ligação
Indicador de alimentação
Estado do sinalizador da alimentação:
Verde: unidade ligada
Apagado: unidade em modo de espera normal
Vermelho:
unidade em modo “HDMI PassThrough”ligação definido para “On”
unidade em modo “BluetoothStandby”ligação definido para “On”
Botão rotativo SOURCE SELECT
Permitem seleccionar a fonte de entrada. ligação
Sensor do controlo remoto
Recebe os sinais emitidos pela unidade de controlo remoto. ligação
Visor
Este apresenta diversas informações. ligação
Botão de controlo MASTER VOLUME
Permite ajustar o volume. ligação
Botões SOUND MODE ( )
Permitem seleccionar o modo de som. ligação
Botões dos canais predefinidos do sintonizador
(TUNER PRESET CH +, –)
Permitem seleccionar estações emissoras predefinidas. ligação
Botões de sintonização (TUNE +, –)
Permitem seleccionar emissões em FM ou emissões em AM. ligação
Botão BAND
Permite comutar a banda de recepção.
Botão de selecção do modo de sintonização (MODE)
Permite comutar o modo de sintonização. ligação
Botão DIMMER
Sempre que este botão é pressionado, o brilho do visor altera-se. ligação
Botão STATUS
Sempre que este botão é pressionado, a informação de estado apresentada no visor muda. ligação
Entrada para auscultadores (PHONES)
Utilizada para ligar auscultadores.
Quando os auscultadores estão ligados a esta entrada, não será emitido som a partir das colunas instaladas ou dos conectores de SUBWOOFER.
Quando está a utilizar auscultadores, para evitar perda de audição, não eleve excessivamente o nível do volume de som.
Botão TONE CONTROL ON/OFF
Permite ligar ou desligar a função de controlo do tom. ligação
Botão BASS/TREBLE
Permite seleccionar o intervalo para o qual ajustar o tom. ligação
Botões de ajuste do tom (ADJUST )
Ajusta a qualidade tonal do som. ligação
Botões QUICK SELECT
Com um simples toque em qualquer um destes botões, pode chamar várias definições que tenha atribuído ao mesmo, tais como a fonte de entrada, o nível do volume e as definições do modo surround. ligação
Porta USB
Utilizada para ligar dispositivos de armazenamento USB (como dispositivos de memória USB) e o cabo USB fornecido. ligação
Tomada SETUP MIC
Utilizada para ligar o microfone fornecido de calibração do Som. ligação
É possível utilizar o botão BASS/TREBLE e os botões ADJUST quando a definição “Tone”ligação está “On”.
