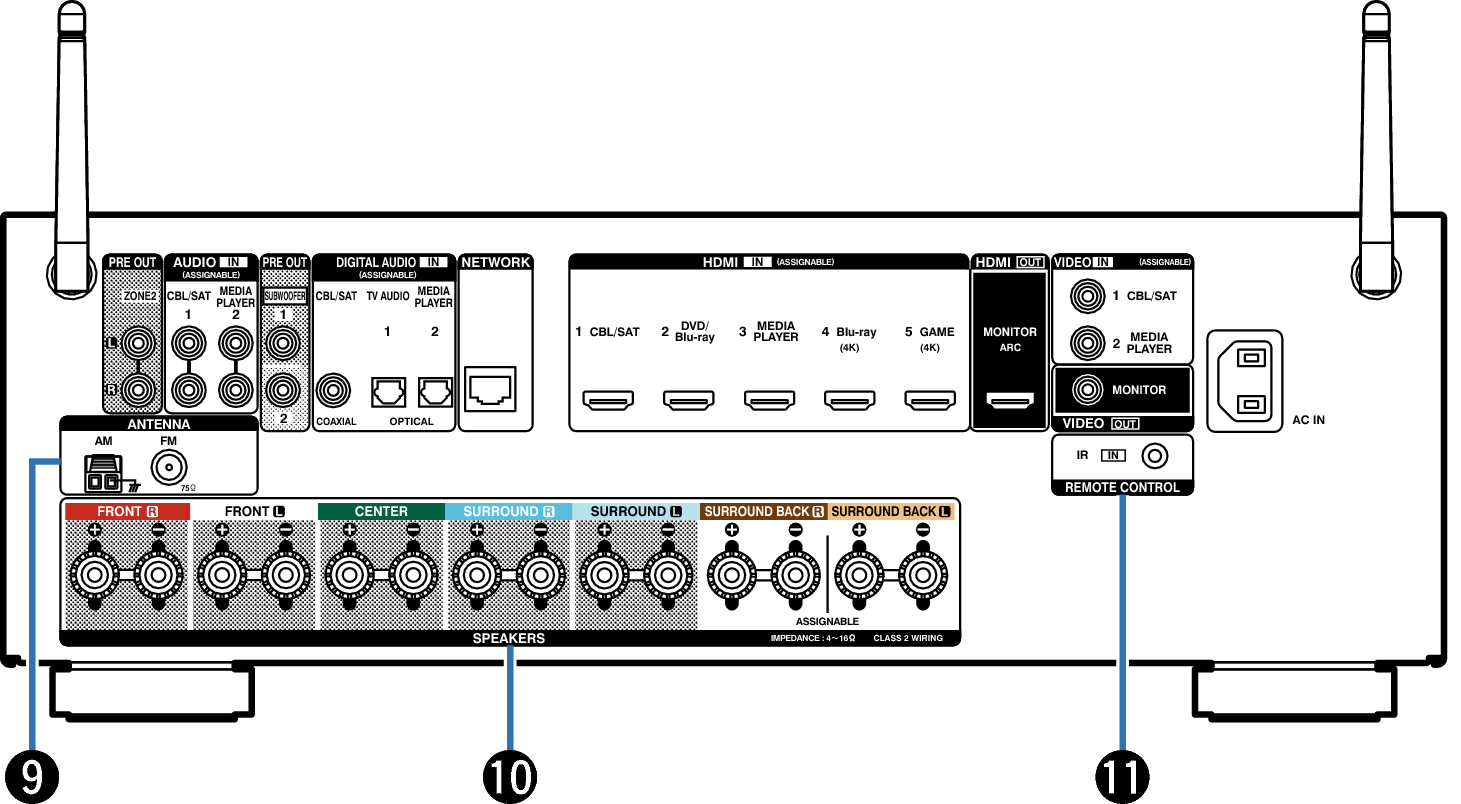

Panel trasero
Antenas de varilla para Bluetooth/LAN inalámbrica
Coloque esta antena verticalmente al conectarse a un red mediante LAN inalámbrica, o al conectarse a un dispositivo portátil mediante Bluetooth. enlace
El clip de la antena se puede extraer desde el panel trasero.
El clip de la antena es necesario al transportar esta unidad. Manténgalo en un lugar seguro.
Coloque el clip de la antena siguiendo los pasos en el orden inverso para extraerlo.
Conectores PRE OUT
Se utiliza para conectar un subwoofer con amplificador integrado o un amplificador de potencia para ZONE2. enlace, enlace
Conectores de audio analógico (AUDIO)
Conectores de audio digital (DIGITAL AUDIO)
Conector NETWORK
Se utiliza para conectar a un cable LAN cuando conecte a una red LAN con cable. enlace
Conectores HDMI
Conectores de vídeo (VIDEO)
Entrada de CA (AC IN)
Sirve para conectar el cable de alimentación. enlace
Terminales de antena FM/AM (ANTENNA)
Se utiliza para conectar antenas FM y antenas AM de cuadro. enlace
Terminales de altavoces (SPEAKERS)
Sirven para conectar los altavoces. enlace
Conectores REMOTE CONTROL
Sirven para conectar receptores/transmisores de infrarrojos para que esta unidad y los dispositivos externos funcionen en una habitación diferente. enlace
No toque los pines internos de los conectores en el panel trasero. La descarga electrostática puede ocasionar daños permanentes a la unidad.
