Anschluss von 7.1-Kanal-Lautsprechern

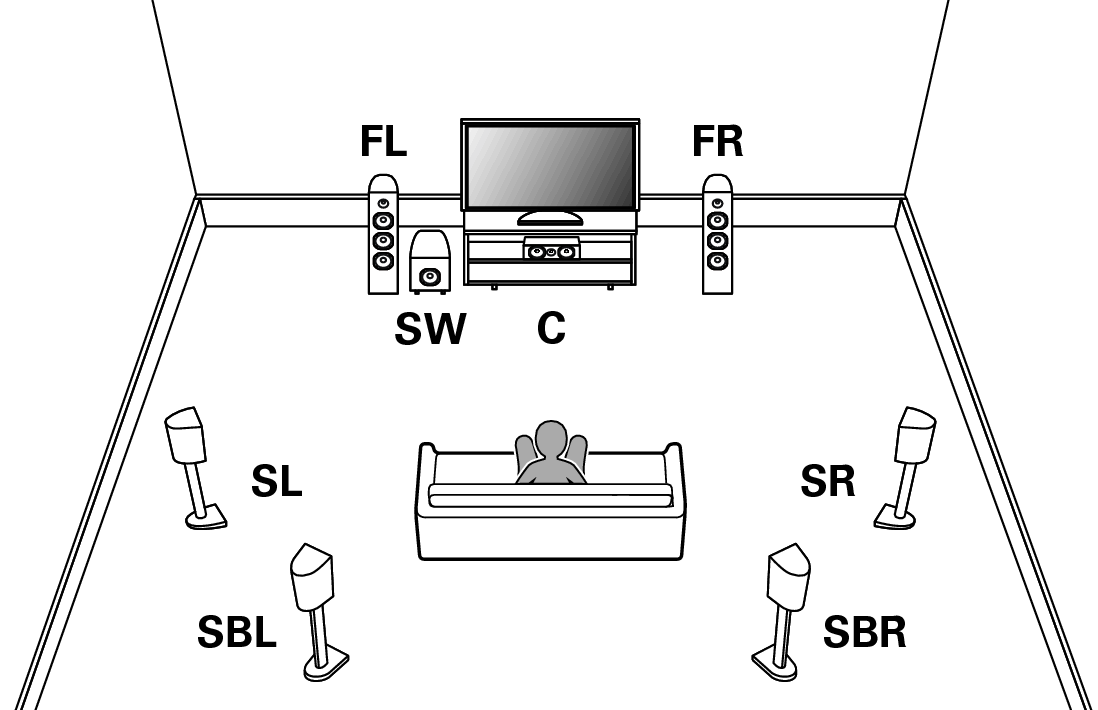

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern

Dieses 7.1-Kanal-Surround-System ist ein 7.1-Kanal-Basissystem.
(Hinzufügen von Surround-Back-Lautsprechern zum 5.1-Kanal-Basissystem)

Pict SP Layout 7.1_SB1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Stellen Sie im Menü “Endstufen-Zuweisung” auf “7.1-Kanal” ein und stellen Sie “Surround Back” auf “2 Lautsprecher” ein. Link, Link

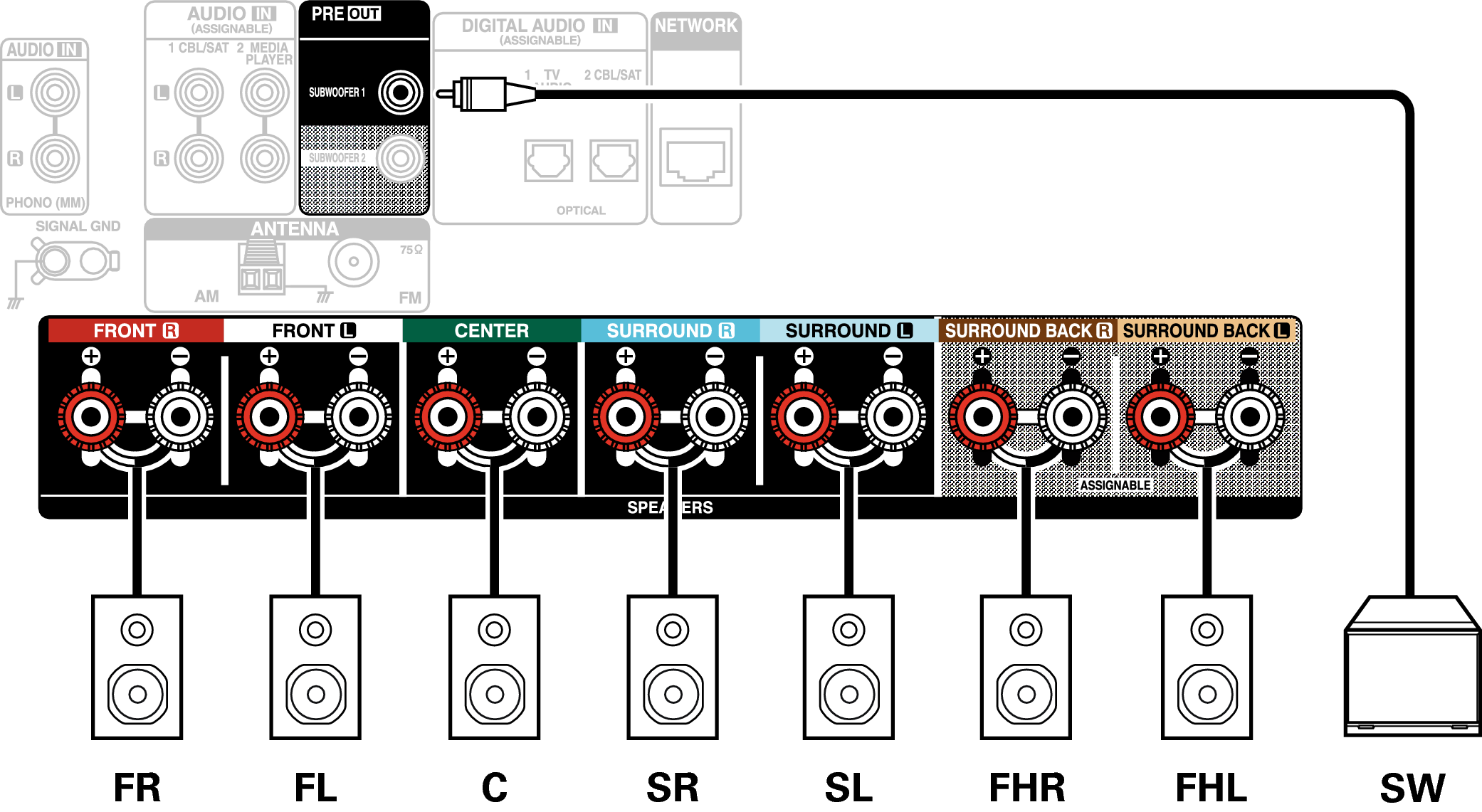

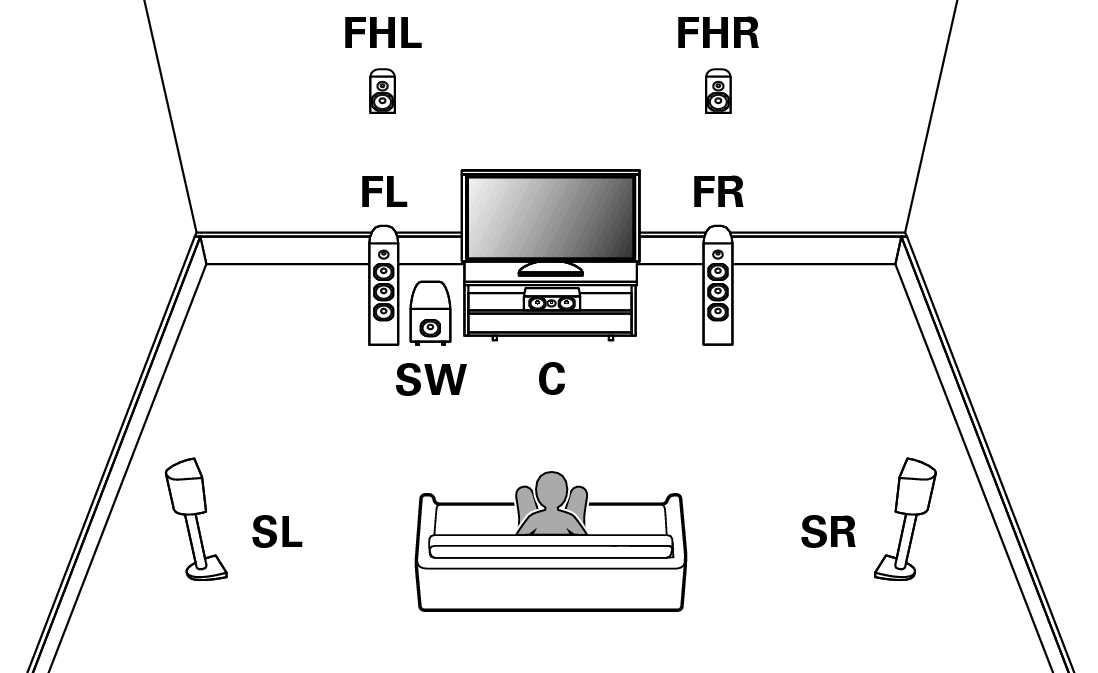

Beispielanordnung bei Verwendung von Height-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.

Pict SP Layout 7.1 FH1

Stellen Sie im Menü “Endstufen-Zuweisung” auf “7.1-Kanal” ein und stellen Sie “Height” auf “Front Height” ein. Link, Link

Conne SP 7.1 FH X18E2

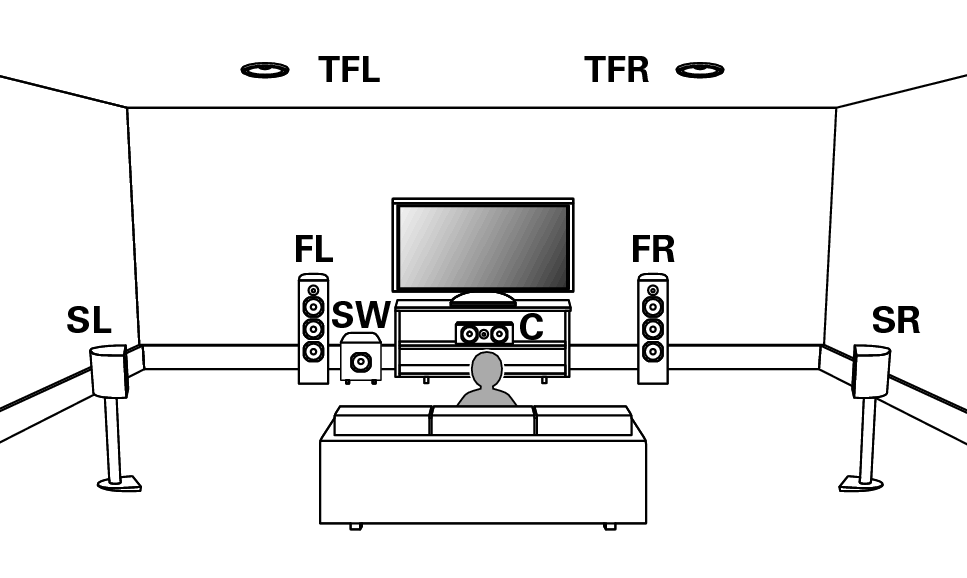

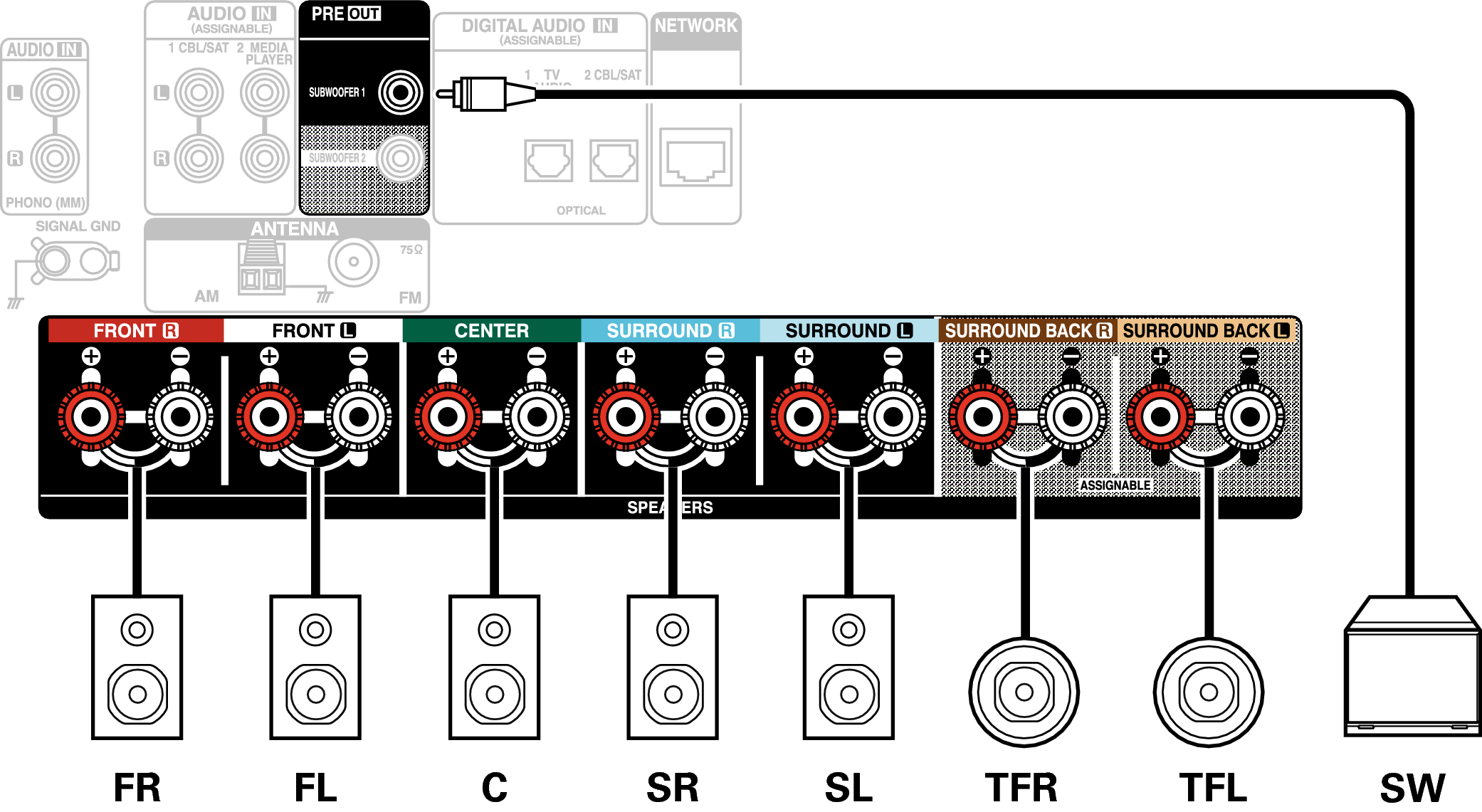

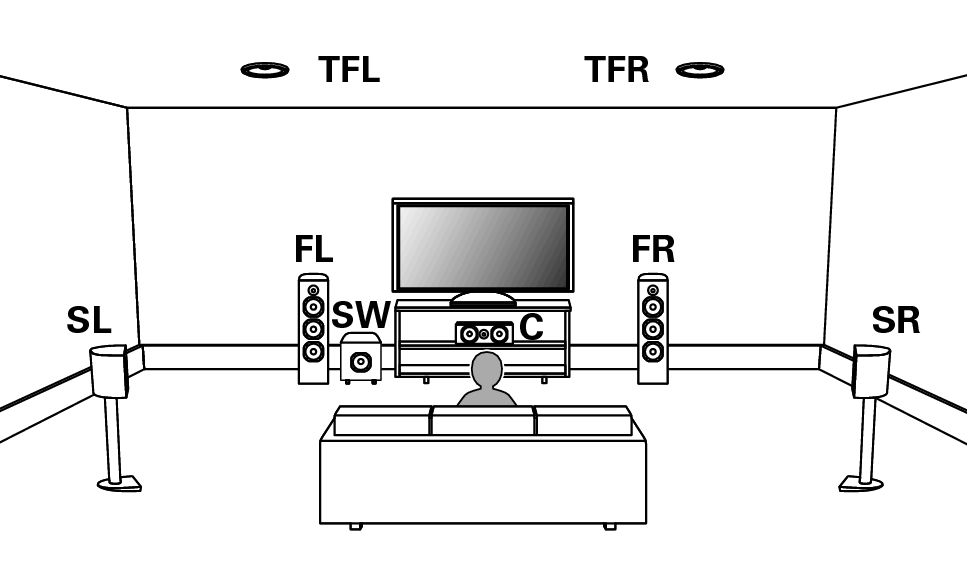

Beispielanordnung bei Verwendung von Top-Front-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Front-Lautsprecher auf.

Pict SP Layout 7.1 TF

Stellen Sie im Menü “Endstufen-Zuweisung” auf “7.1-Kanal” ein und stellen Sie “Height” auf “Top Front” ein. Link, Link

Conne SP 7.1 TF X18E2

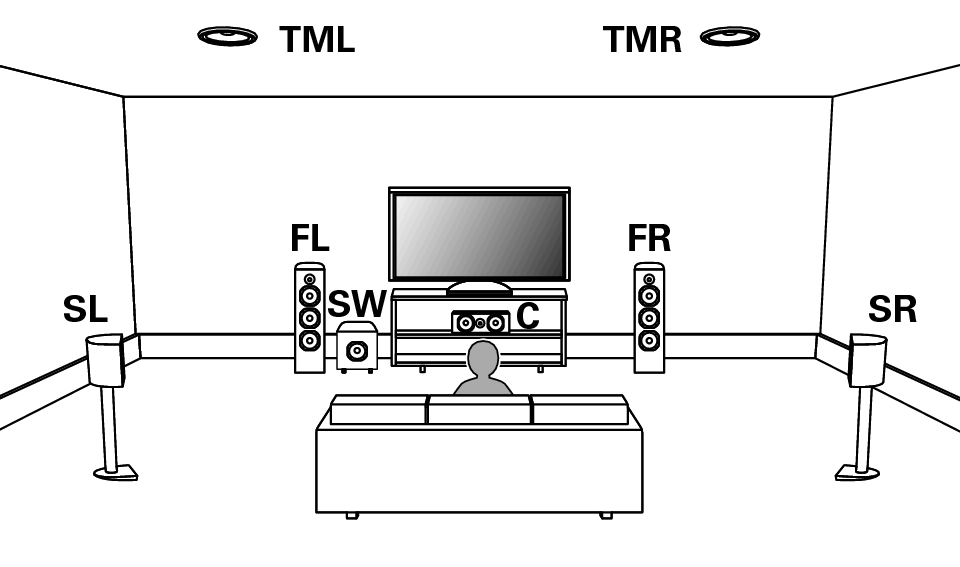

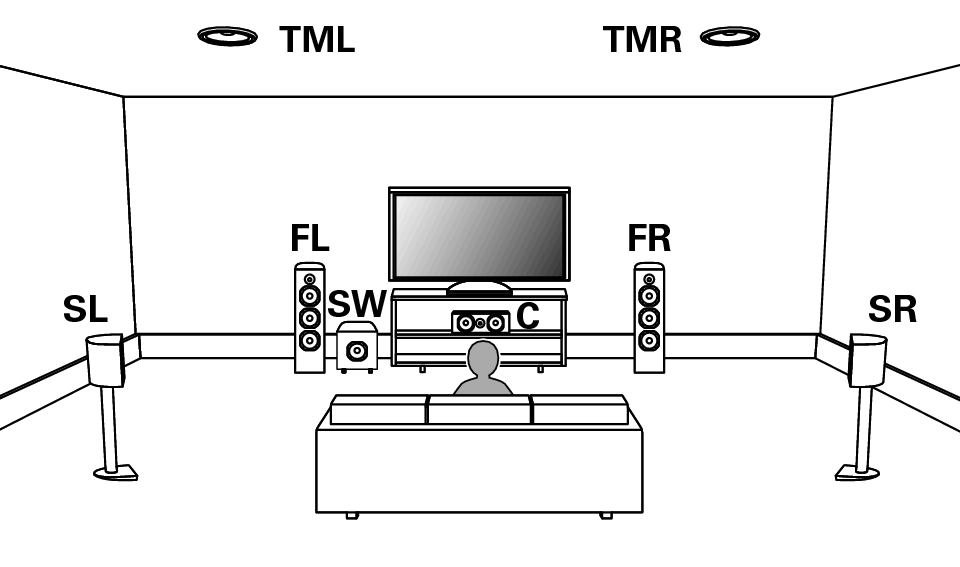

Beispielanordnung bei Verwendung von Top-Middle-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Middle-Lautsprecher auf.

Pict SP Layout 7.1 TM

Stellen Sie im Menü “Endstufen-Zuweisung” auf “7.1-Kanal” ein und stellen Sie “Height” auf “Top Middle” ein. Link, Link

Conne SP 7.1 TM X18E2

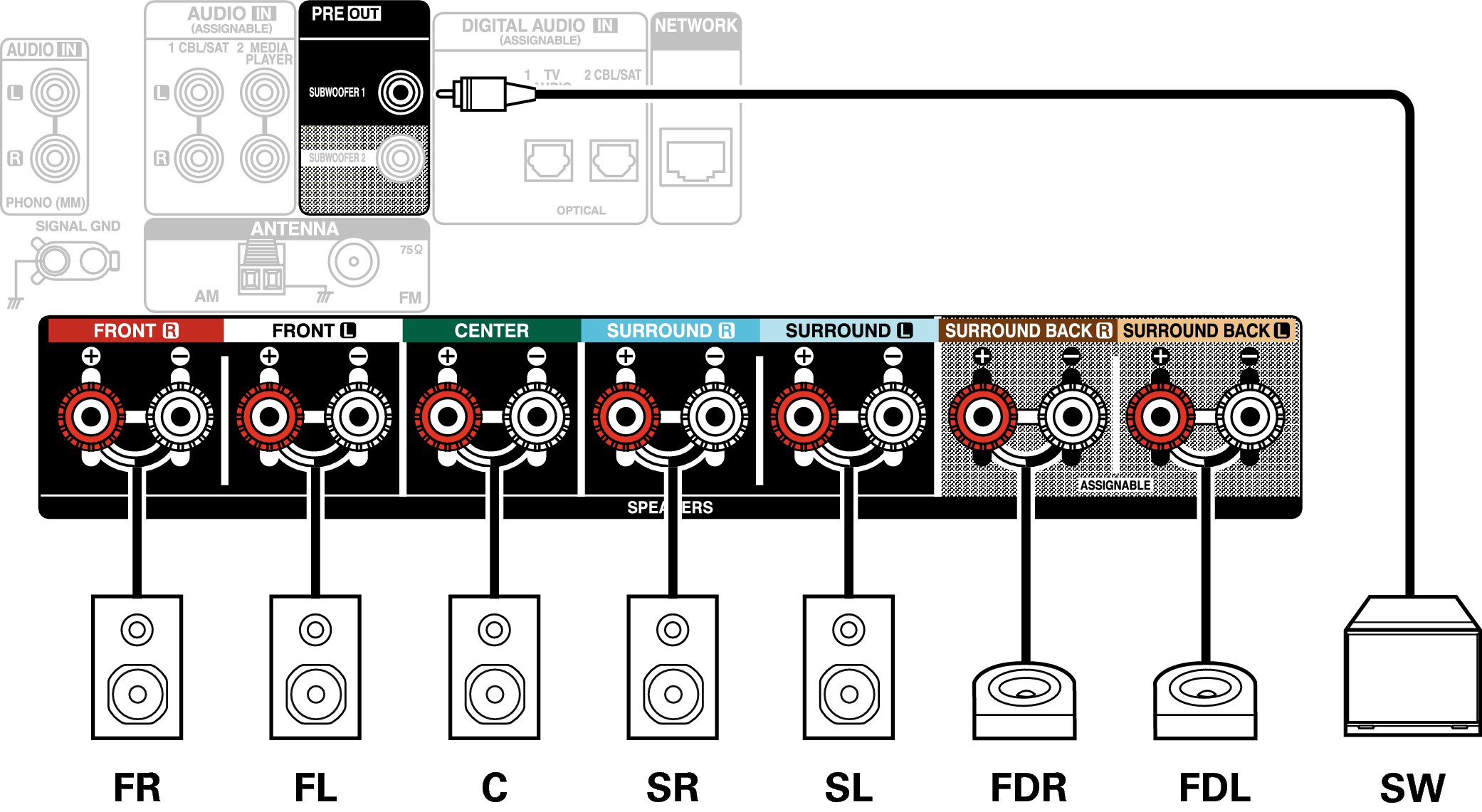

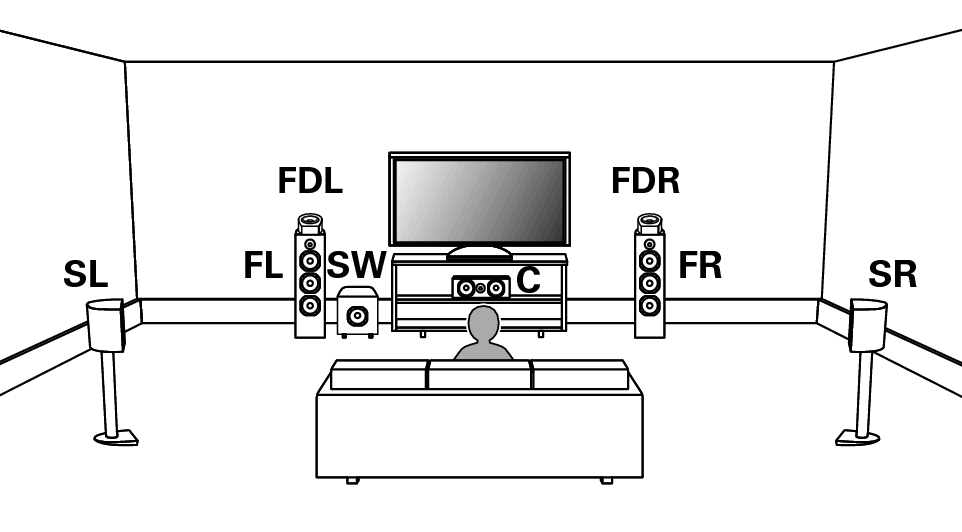

Beispielanordnung bei Verwendung von Dolby Atmos Enabled Front-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Front-Lautsprecher des Typs Dolby Atmos Enabled auf.

Pict SP Layout 7.1 FD

Stellen Sie im Menü “Endstufen-Zuweisung” auf “7.1-Kanal” ein und stellen Sie “Height” auf “Front Dolby” ein. Link, Link

Conne SP 7.1 FD X18E3

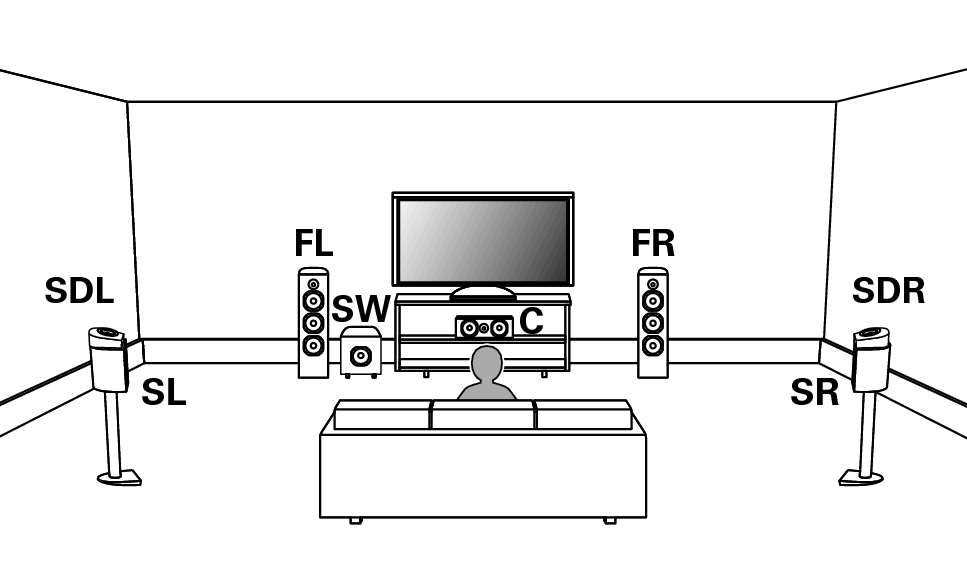

Beispielanordnung bei Verwendung von Dolby Atmos Enabled Surround-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Lautsprecher des Typs Dolby Atmos Enabled auf.

Pict SP Layout 7.1 SD

Stellen Sie im Menü “Endstufen-Zuweisung” auf “7.1-Kanal” ein und stellen Sie “Height” auf “Surround Dolby” ein. Link, Link

Conne SP 7.1 SD X18E2
