Lautsprecherkonfiguration und Einstellungen für “Endstufen-Zuweis.”

Dieses Gerät verfügt über einen integrierten 7-Kanal-Leistungsverstärker. Zusätzlich zum 5.1-Kanal-Basissystem können Sie verschiedene Lautsprechersysteme konfigurieren, indem Sie die Einstellungen von “Endstufen-Zuweis.” an Ihr Anwendungsgebiet anpassen. Beispiele sind 7.1-Kanal-Systeme, Bi-Amp-Anschlüsse und 2-Kanal-Systeme für die Wiedergabe in mehreren Zonen. Link

Führen Sie die Einstellungen von “Endstufen-Zuweis.” zur Anpassung an die Anzahl von Zimmern und die installierte Lautsprecherkonfiguration aus. Link

Wiedergabe Lautsprecher und Zone

“Endstufen-Zuweis.” Einstellungen

Anschlussseite

MAIN ZONE

ZONE2

5.1-Kanal

2-Kanal (Pre-out)

Diese Einstellung kann in allen Modi von “Endstufen-Zuweis.” festgelegt werden.

7.1-Kanal (Surround-Back)

2-Kanal (Pre-out)

Surround Back (Standard)

7.1-Kanal (Front Height)

2-Kanal (Pre-out)

Front Height

7.1-Kanal (Top-Front)

2-Kanal (Pre-out)

Top Front

7.1-Kanal (Top-Middle)

2-Kanal (Pre-out)

Top Middle

7.1-Kanal (Front-Lautsprecher des Typs Dolby Atmos Enabled)

2-Kanal (Pre-out)

Front Dolby

7.1-Kanal (Surround-Lautsprecher des Typs Dolby Atmos Enabled)

2-Kanal (Pre-out)

Surround Dolby

5.1-Kanal (Bi-Amp-Anschluss für Front-Lautsprecher)

2-Kanal (Pre-out)

Bi-Amp

5.1-Kanal + zweites Front-Lautsprecherpaar

2-Kanal (Pre-out)

Front B

5.1-Kanal

2-Kanal
(Lautsprecherausgang)

Zone2

Je nach Lautsprecherkonfiguration können unterschiedliche Klangmodi ausgewählt werden. Unter “Klangmodi und Kanalausgang” Link ist angegeben, welche Klangmodi unterstützt werden.

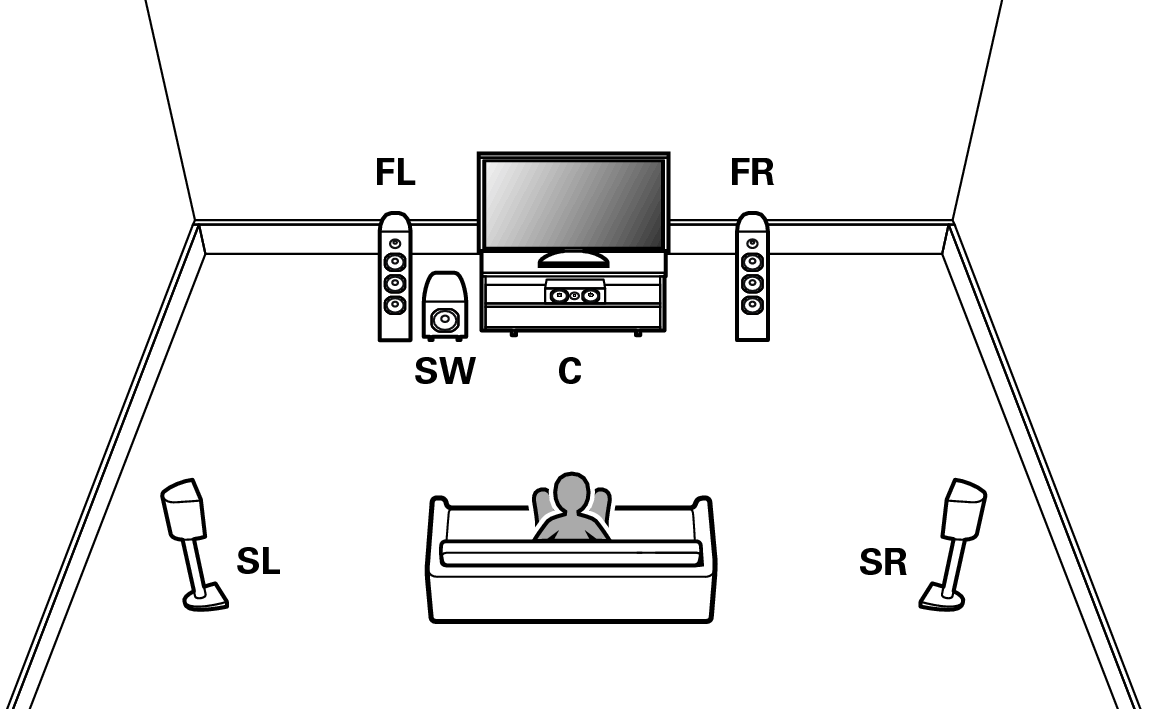

5.1-Kanal-Wiedergabe

Diese Konfiguration dient als grundlegendes 5.1-Kanal-Surroundsystem.

7.1-Kanal-Wiedergabe

System für 7.1-Kanal-Surround-Wiedergabe.

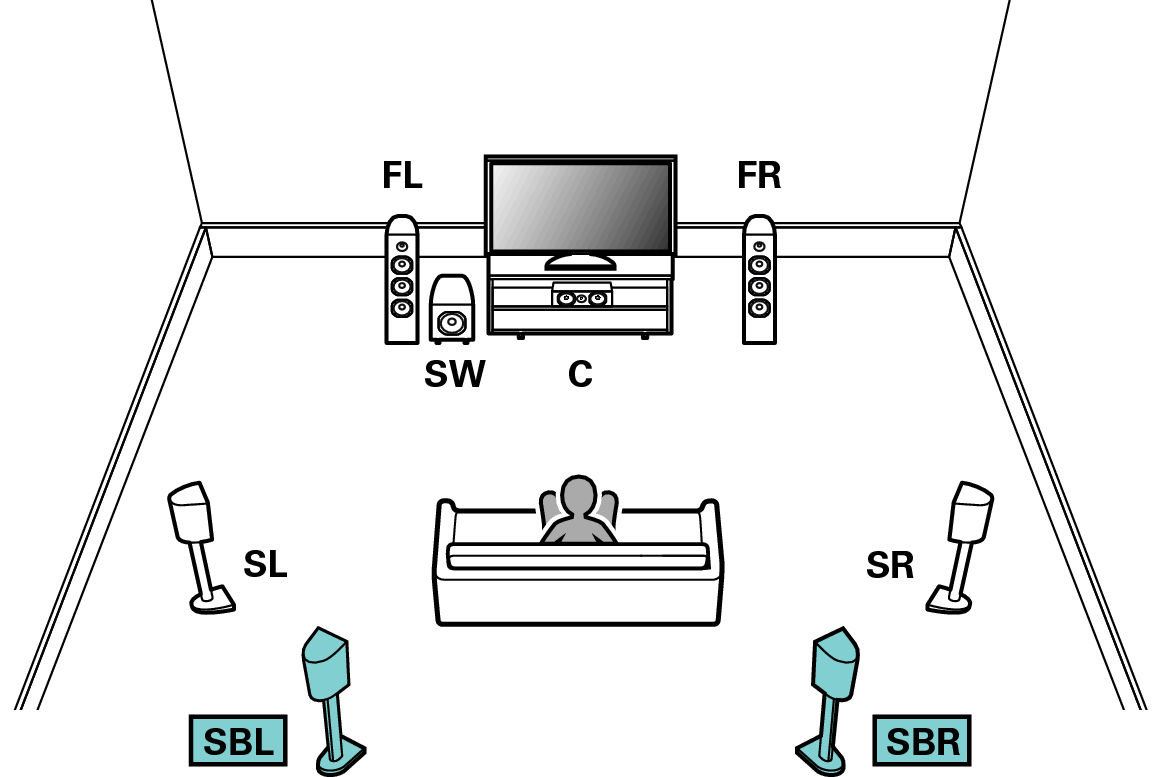

Beispielanschlüsse bei Verwendung der Surround-Back-Lautsprecher

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Back-Lautsprecher auf.

Stellen Sie im Menü “Zuweisung” auf “Surround Back” ein. Link

Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn am Anschluss SURROUND BACK L an.

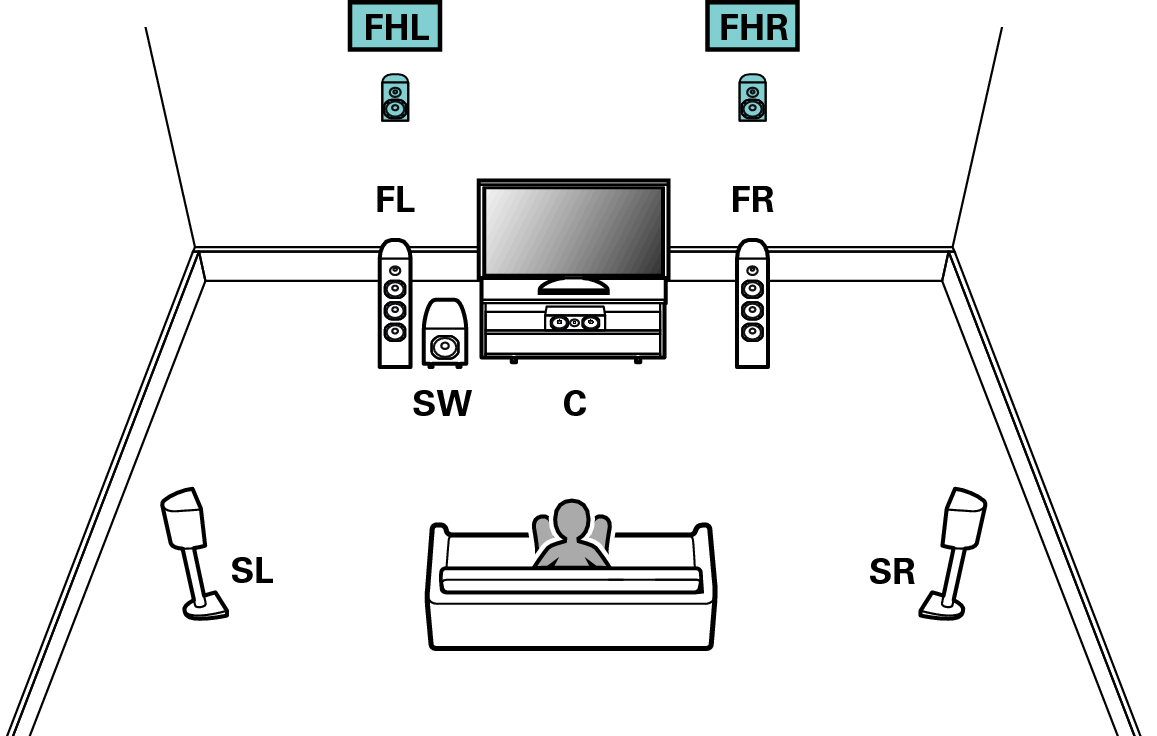

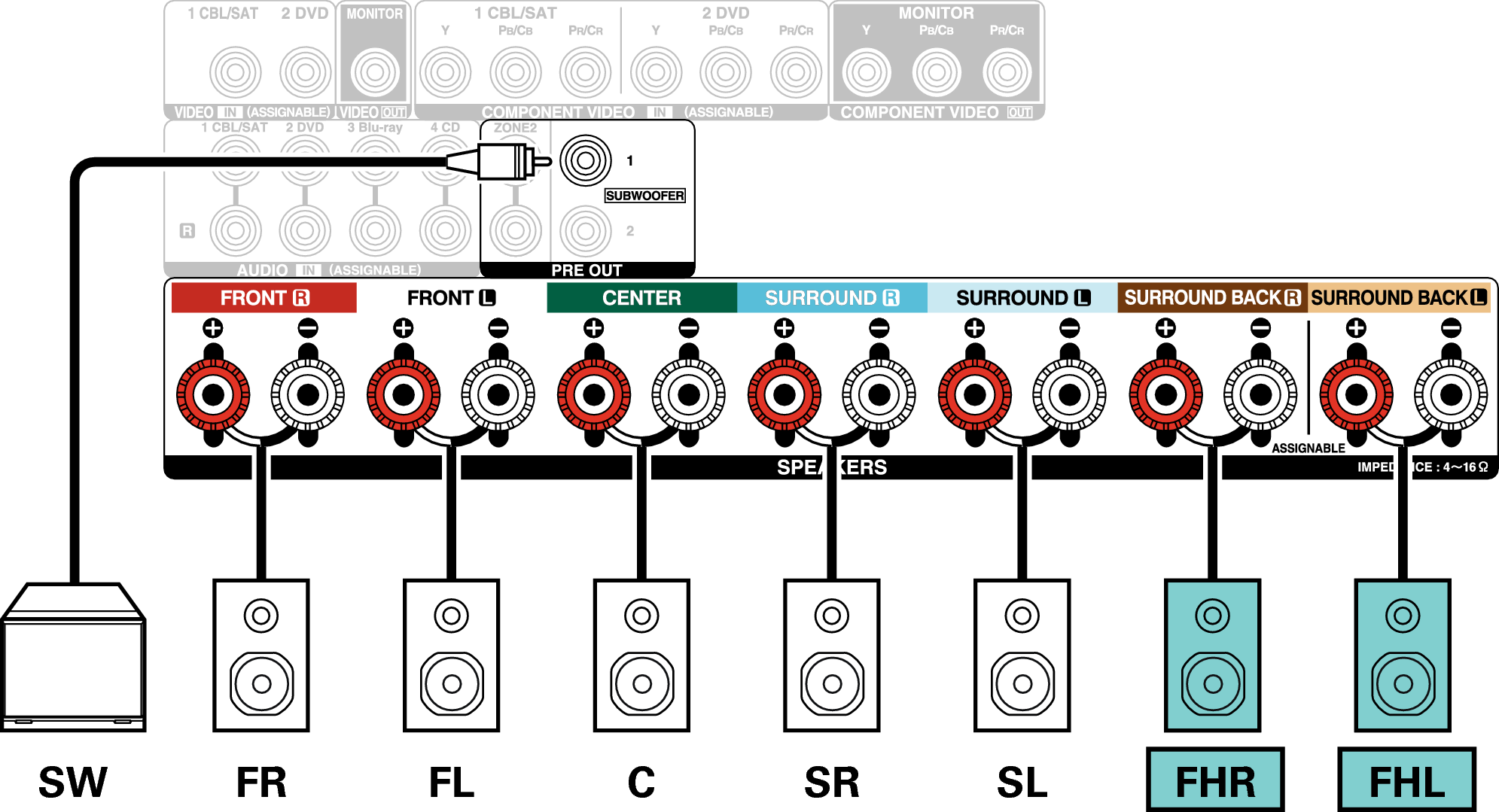

Beispielanschlüsse bei Verwendung von Fronthochtönern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.

Stellen Sie im Menü “Zuweisung” auf “Front Height” ein. Link

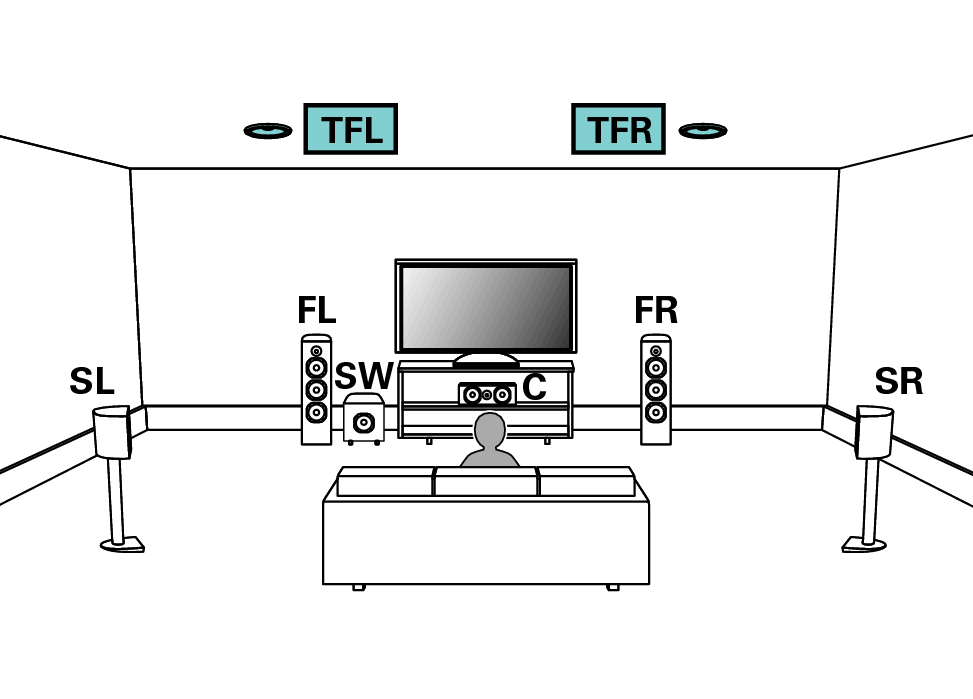

Beispielanschlüsse bei Verwendung von Top-Front-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Front-Lautsprecher auf.

Stellen Sie im Menü “Zuweisung” auf “Top Front” ein. Link

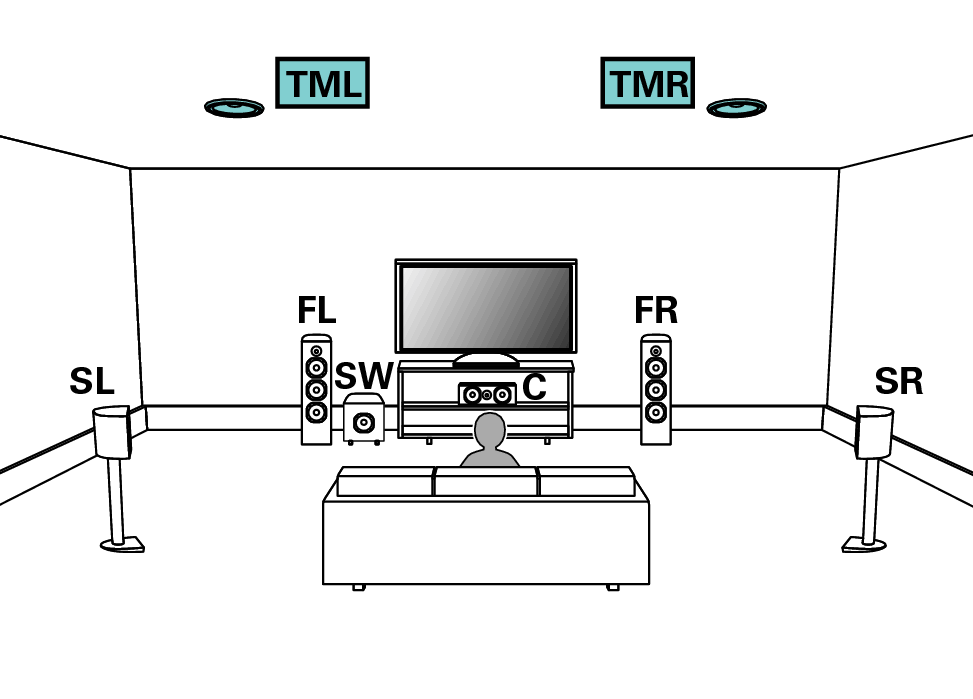

Beispielanschlüsse bei Verwendung von Top-Middle-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Middle-Lautsprecher auf.

Stellen Sie im Menü “Zuweisung” auf “Top Middle” ein. Link

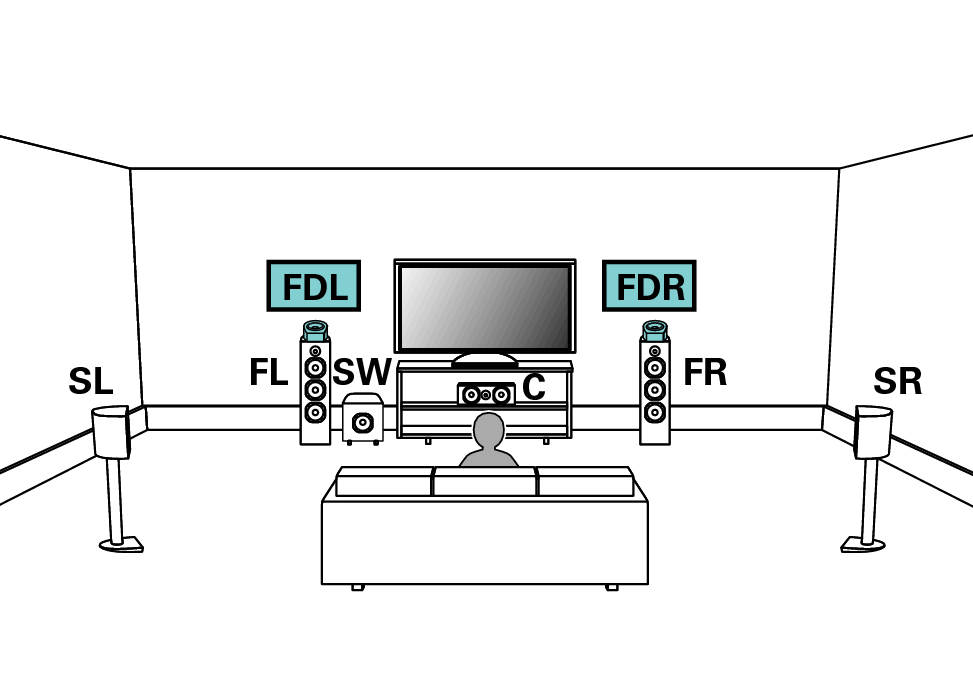

Beispielanschlüsse bei Verwendung von Dolby Atmos Enabled-Front-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Front-Lautsprecher des Typs Dolby Atmos Enabled auf.

Stellen Sie im Menü “Zuweisung” auf “Front Dolby” ein. Link

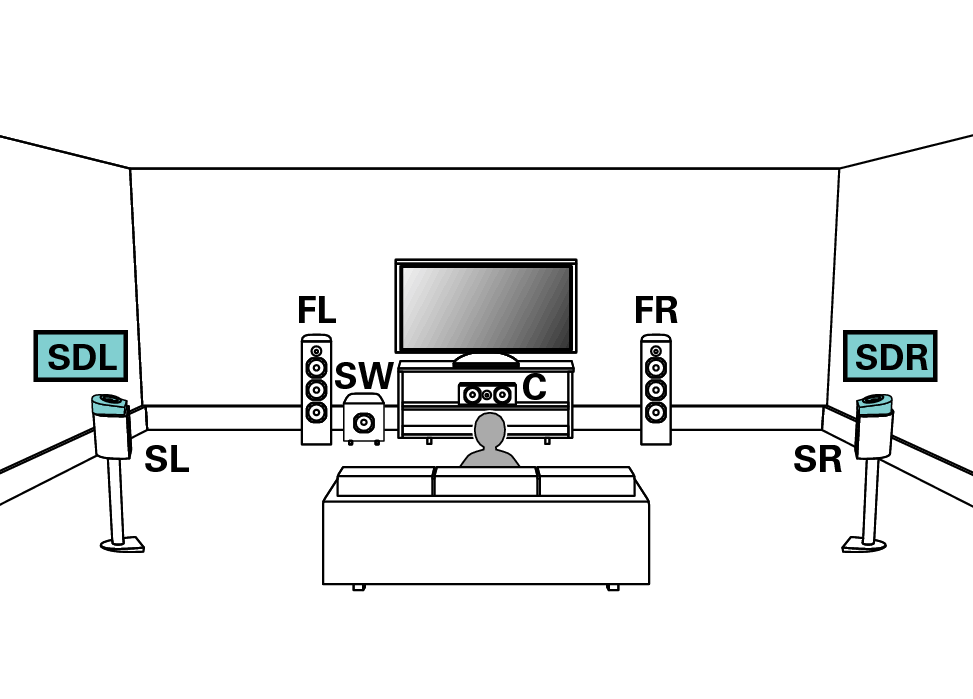

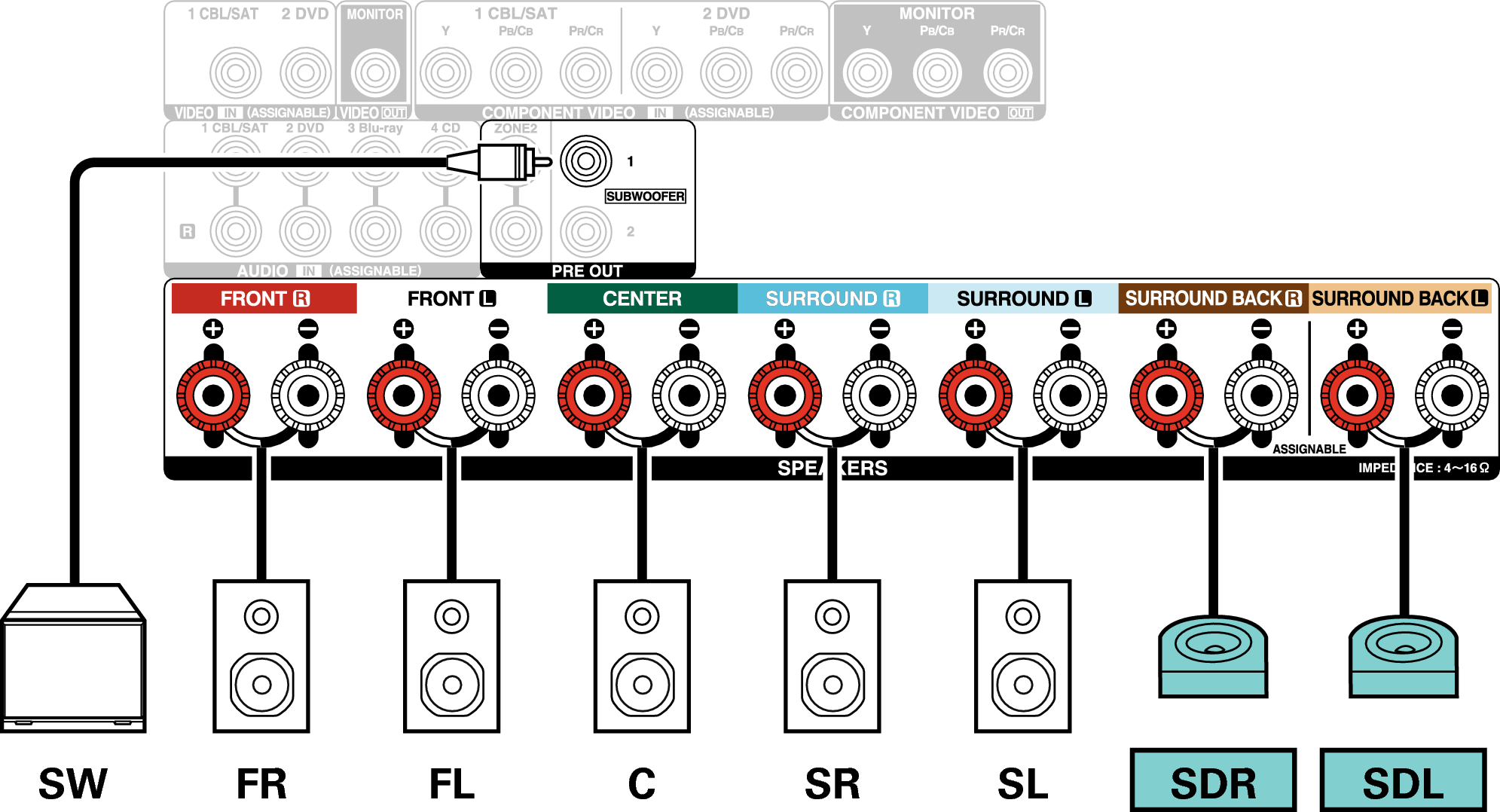

Beispielanschlüsse bei Verwendung von Dolby Atmos Enabled-Surround-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Lautsprecher des Typs Dolby Atmos Enabled auf.

Stellen Sie im Menü “Zuweisung” auf “Surround Dolby” ein. Link

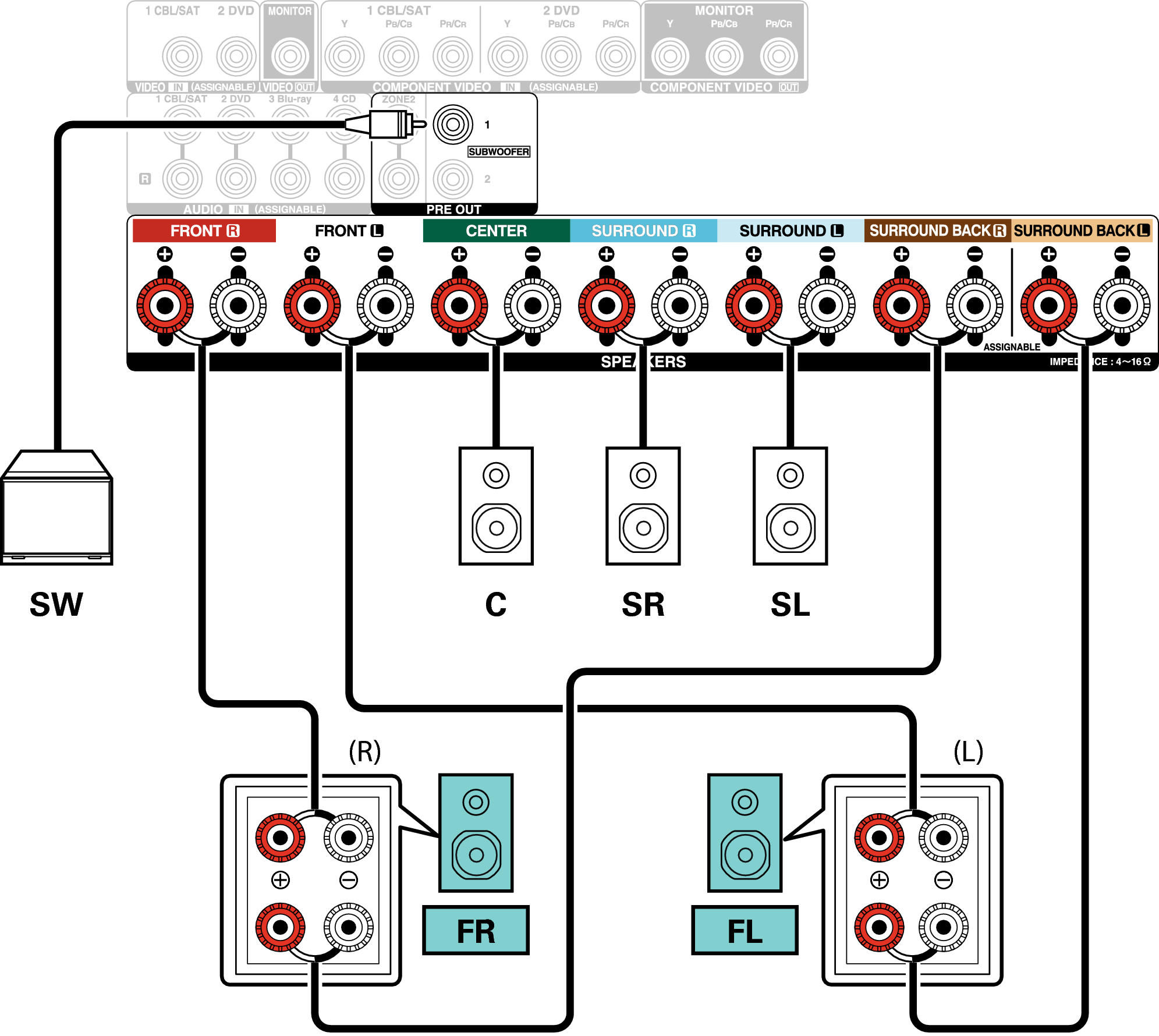

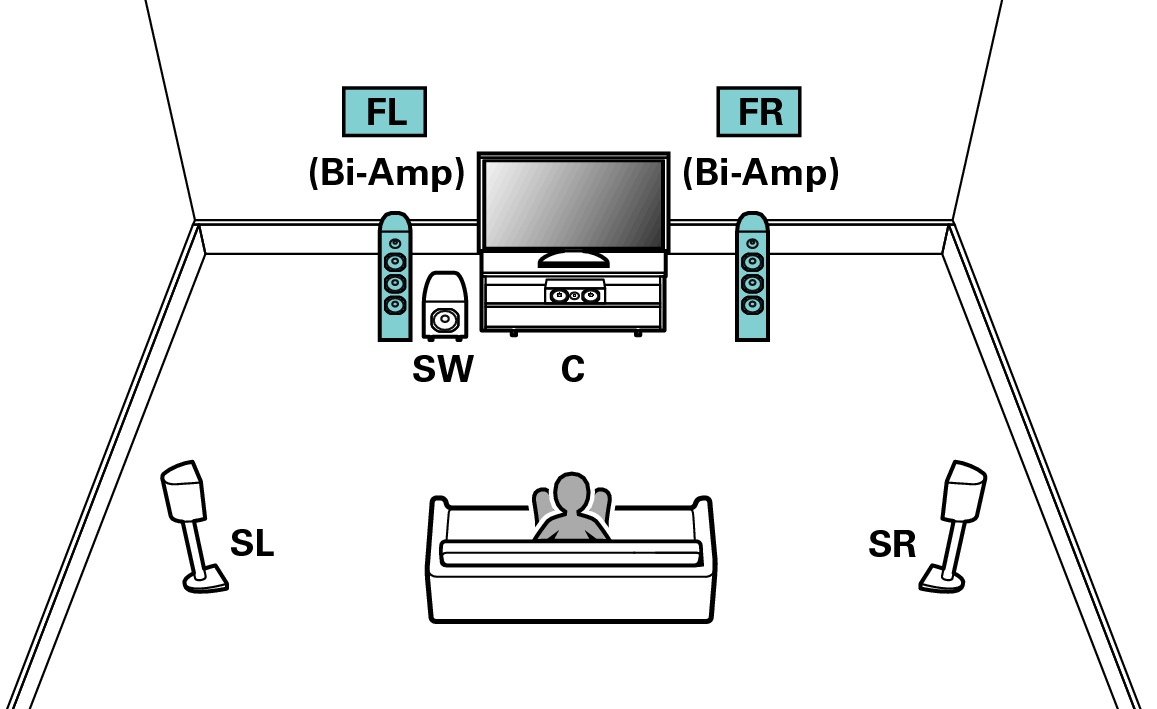

5.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-Lautsprecher)

Mit diesem System können Sie 5.1-Kanäle wiedergeben. Sie können den Bi-Amp-Anschluss für die Front-Lautsprecher verwenden. Bei der Bi-Amp-Anschlussmethode können Sie separate Verstärker an die Hochtöner- und Tieftöneranschlüsse eines Bi-Amp-fähigen Lautsprechers anschließen. Über diesen Anschluss kann die Gegen-EMK (Kraft, die nicht ausgegeben, sondern zurückgegeben wird) vom Tieftöner direkt zum Hochtöner fließen, ohne die Klangqualität zu beeinträchtigen. Dies führt zu einer verbesserten Klangqualität.

Stellen Sie im Menü “Zuweisung” auf “Bi-Amping” ein. Link

HINWEIS

Wenn Sie Bi-Amp-Verbindungen herstellen, müssen Sie sicherstellen, dass Sie die Kurzschlussplatte oder das Kabel zwischen dem Tieftonlautsprecher und dem Hochtonlautsprecheranschluss entfernen.

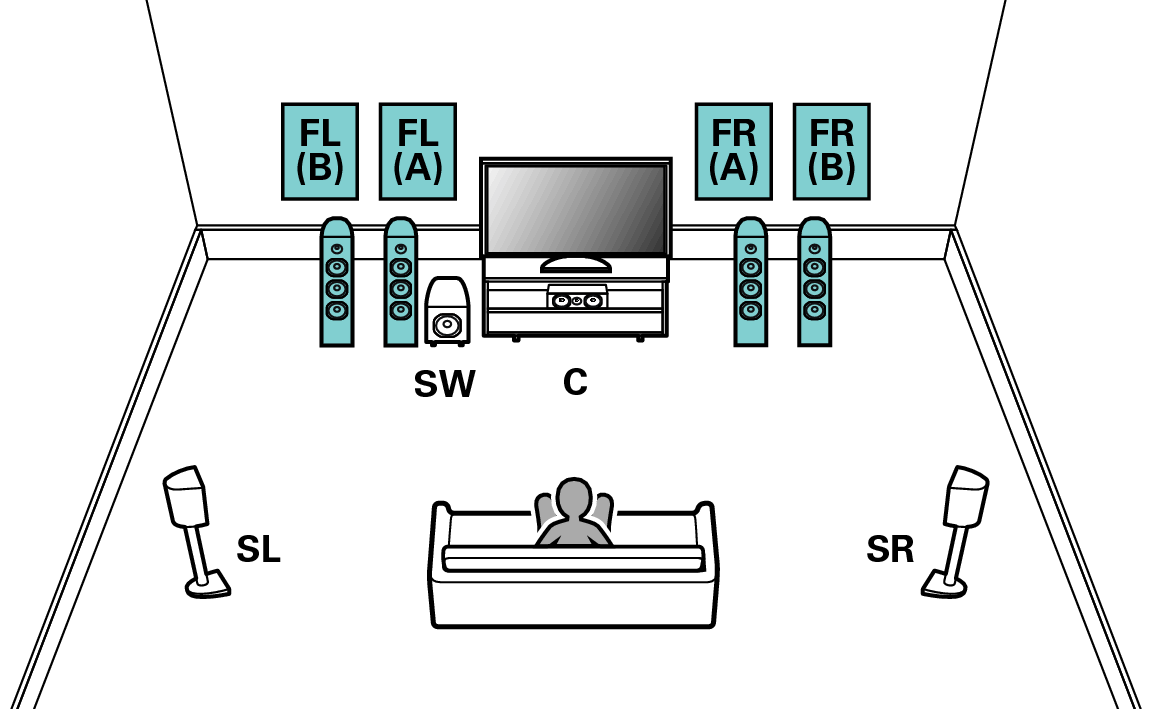

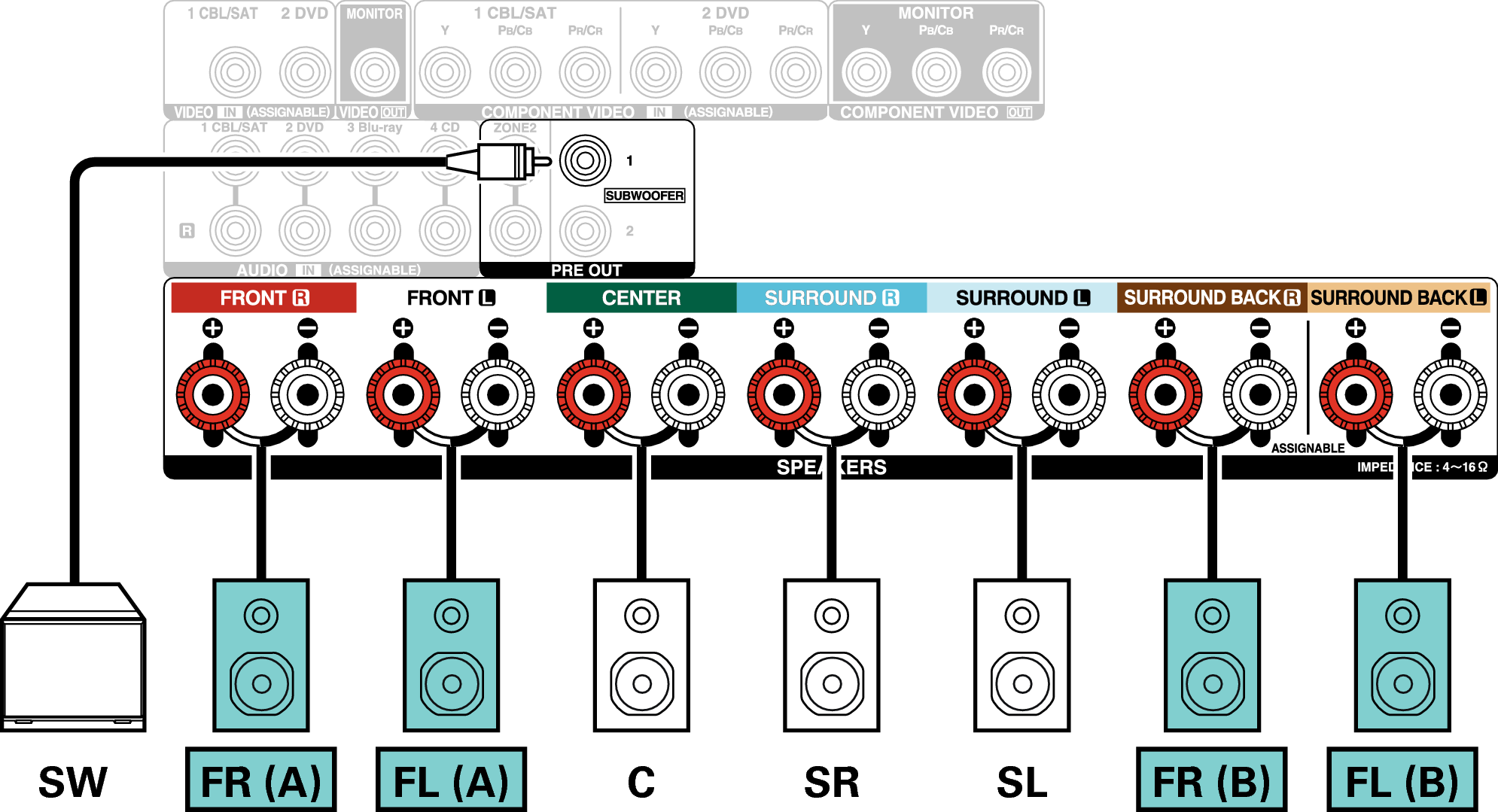

5.1-Kanal-Wiedergabe + zweites Front-Lautsprecherpaar

Mit diesem System können Sie bei der Wiedergabe nach Wunsch zwischen den Front-Lautsprechern A und B wechseln.

Stellen Sie im Menü “Zuweisung” auf “Front B” ein. Link

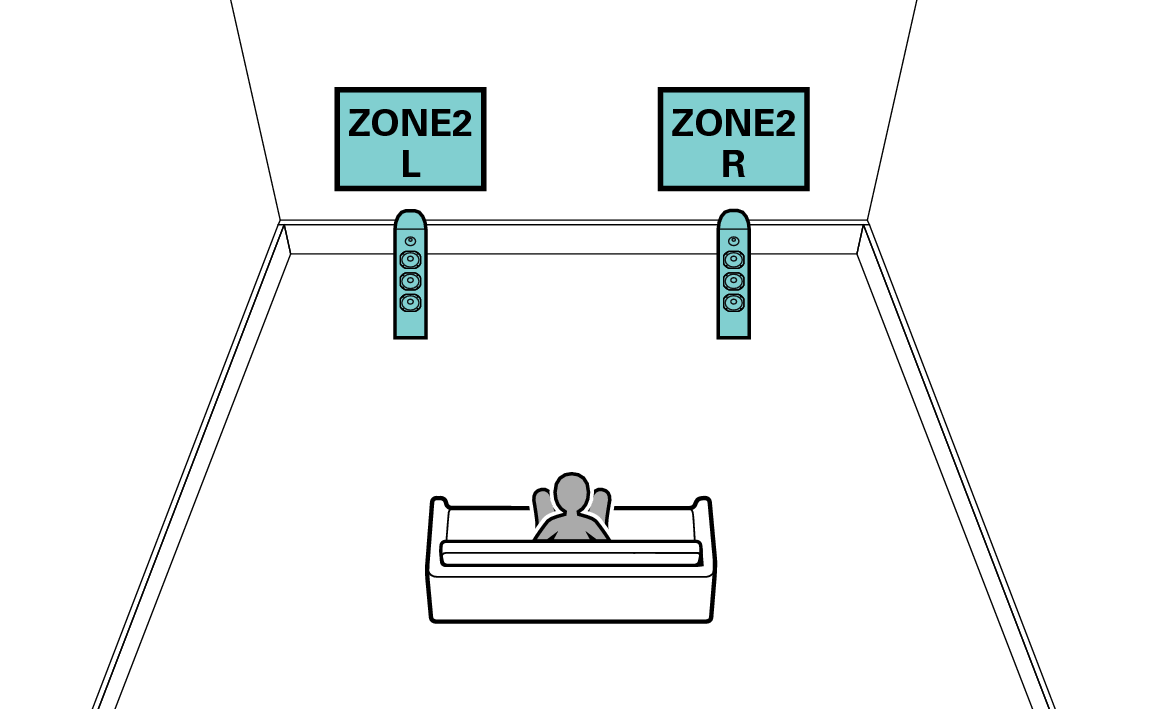

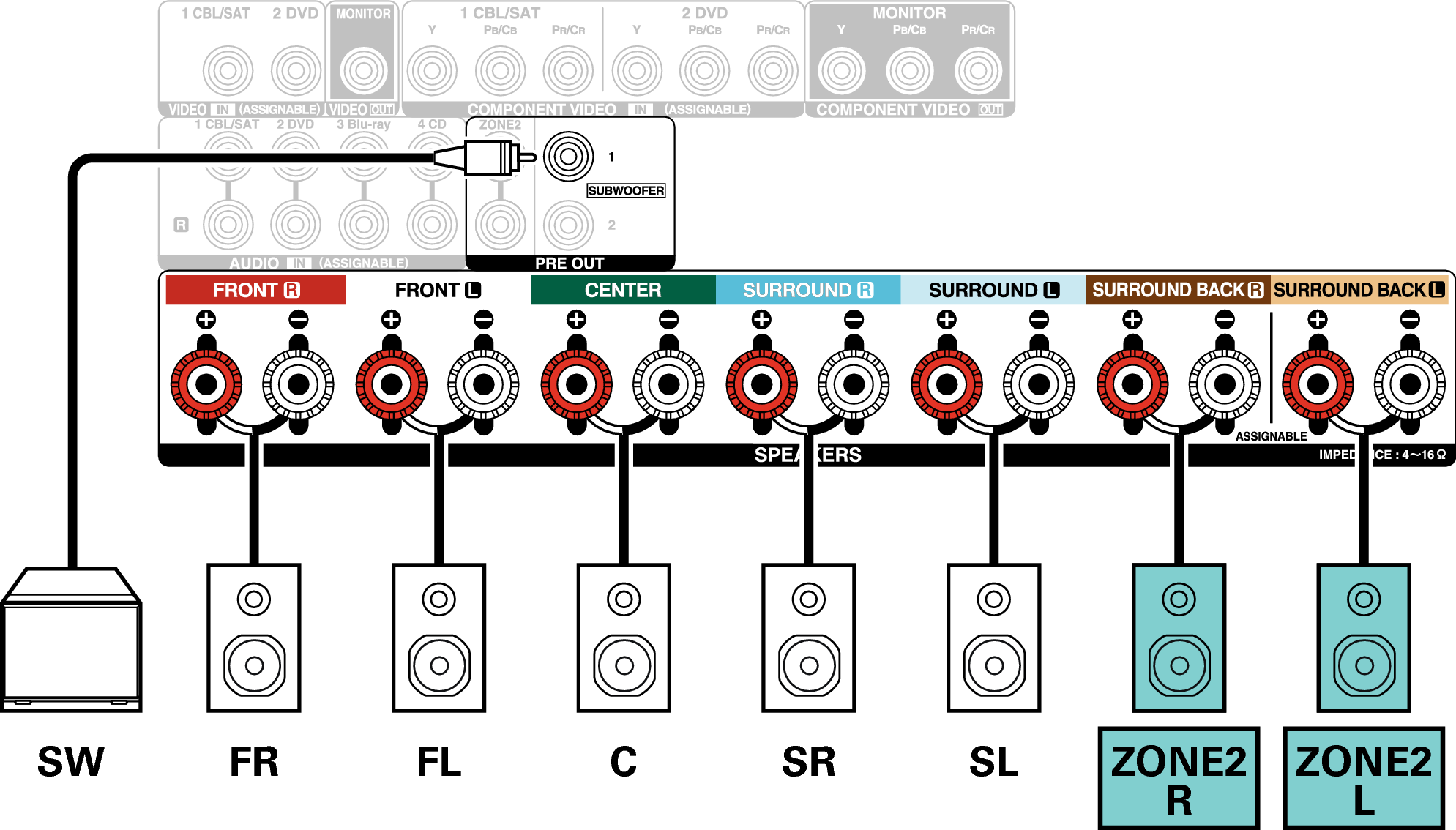

5.1-Kanal-Wiedergabe (MAIN ZONE) + 2-Kanal-Wiedergabe (ZONE2)

Bei dieser Anschlussmethode wird ein 5.1-Kanal-Lautsprechersystem in der MAIN ZONE und ein 2-Kanal-System in ZONE2 aufgestellt.

MAIN ZONE

ZONE2

Stellen Sie im Menü “Zuweisung” auf “ZONE2” ein. Link
