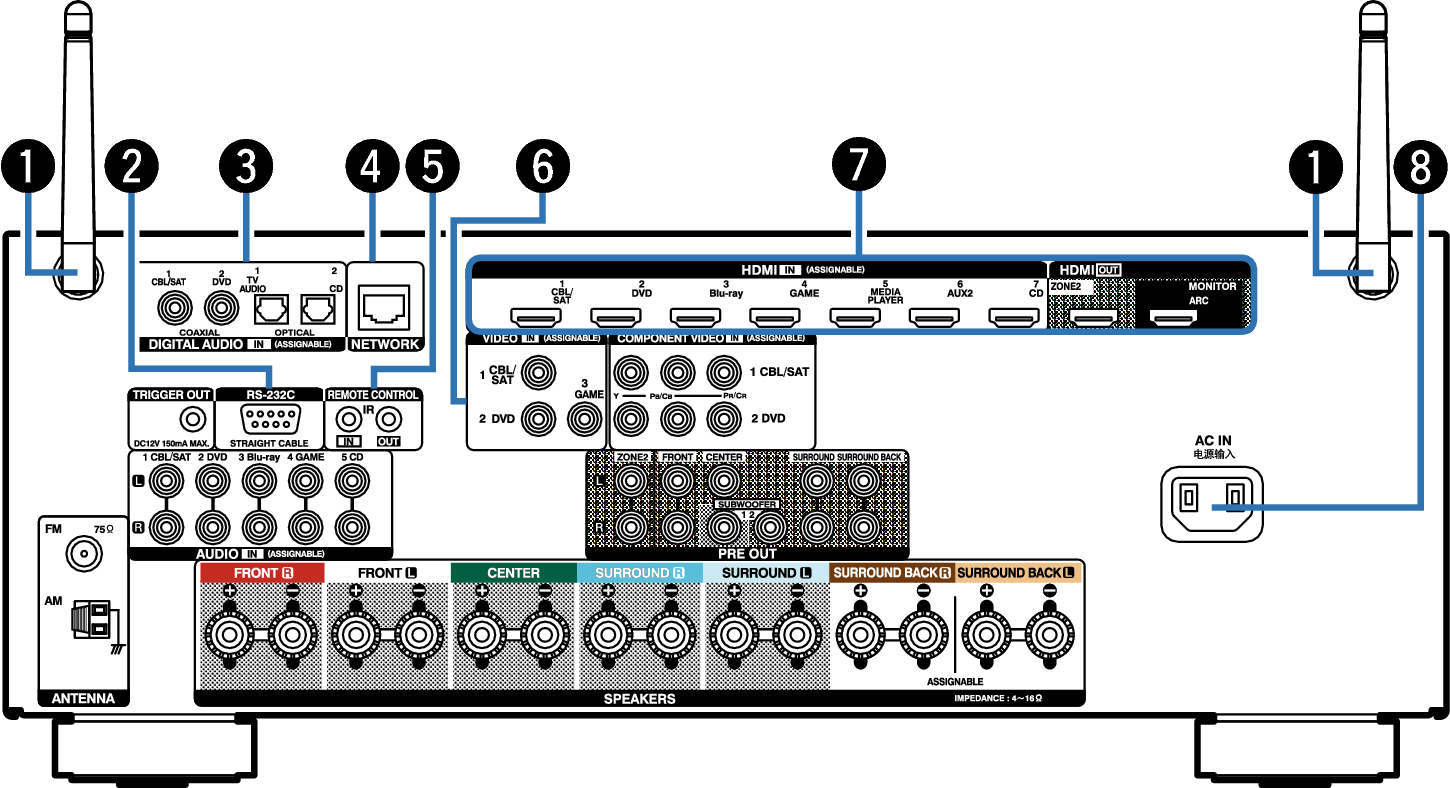

后面板
蓝牙/无线局域网拉杆天线
通过无线局域网连接至网络或通过蓝牙连接至手持设备时,请将此天线直立起来。 链接
天线夹子可从后面板上拆下。
将天线夹子向左旋转90度。
朝自己的方向拉出天线夹子。
运输本机时需要使用天线夹子。 请将其妥善保管在安全的地方。
请按照与拆卸相反的步骤安装天线夹子。
RS-232C端子
用于连接配有RS-232C端子的家庭自动化控制器设备。有关本机串行控制的更多信息,请参阅家庭自动化控制器的操作说明书。
数字音频 (DIGITAL AUDIO) 端子
网络(NETWORK)端子
在连接到有线LAN网络时,用于连接LAN电缆。链接
遥控(REMOTE CONTROL)插孔
用于连接红外接收器/发射器,以从其他房间操作本机和外部设备。链接
视频(VIDEO)端子
HDMI端子
交流电引入插座(AC IN)
用于连接电源线。链接

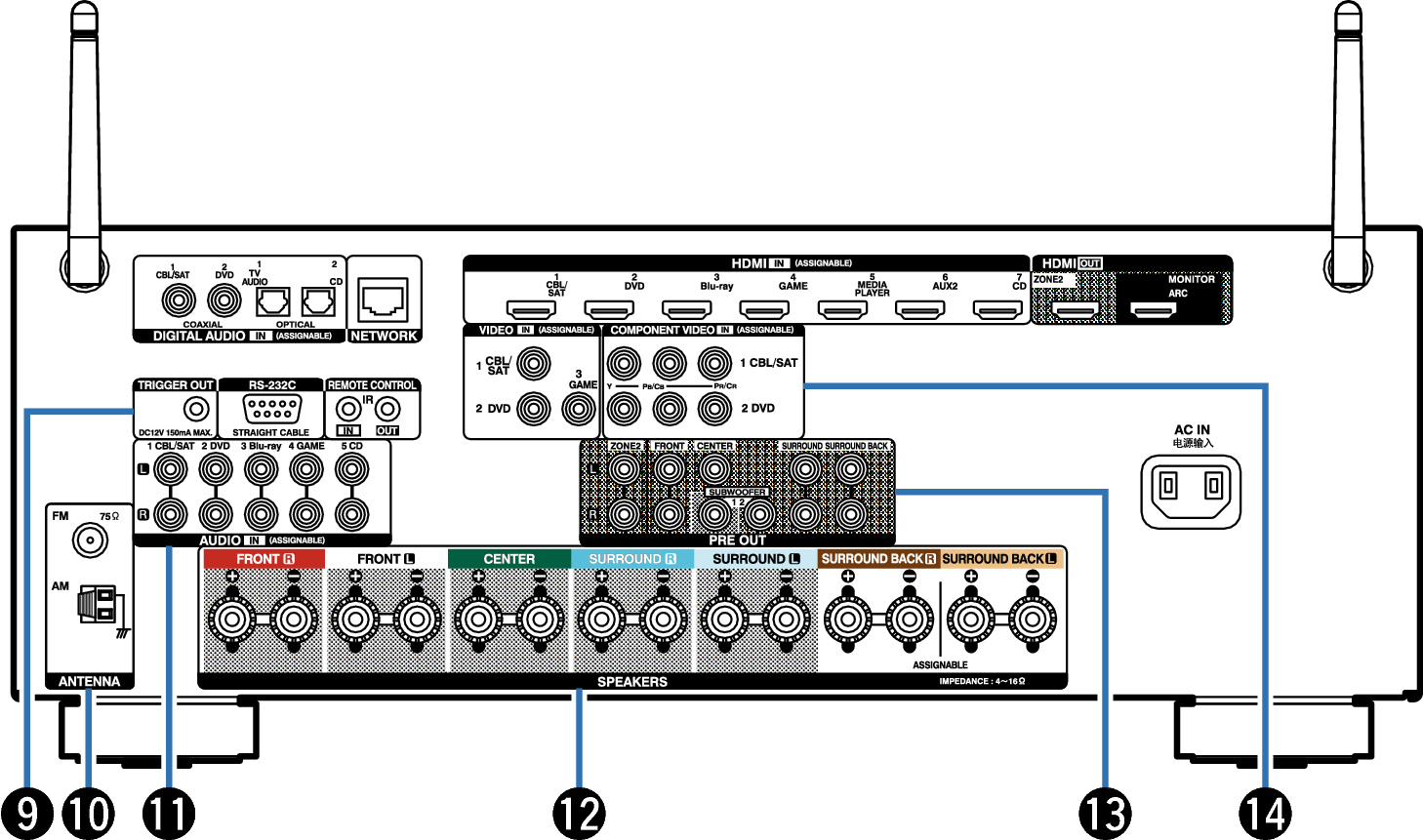

TRIGGER OUT(触发器输出)插口
用于连接配备触发器功能的设备。链接
FM/AM天线 (ANTENNA) 端子
用于连接FM天线和AM环形天线。链接
模拟音频 (AUDIO) 端子
扬声器 (SPEAKERS) 端子
用于连接扬声器。链接
前置输出 (PRE OUT) 端子
色差视频(COMPONENT VIDEO)端子
注
请勿碰触后面板上端子的内针脚。静电放电可能会对本机造成永久性损坏。
