Installation des enceintes

Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce.

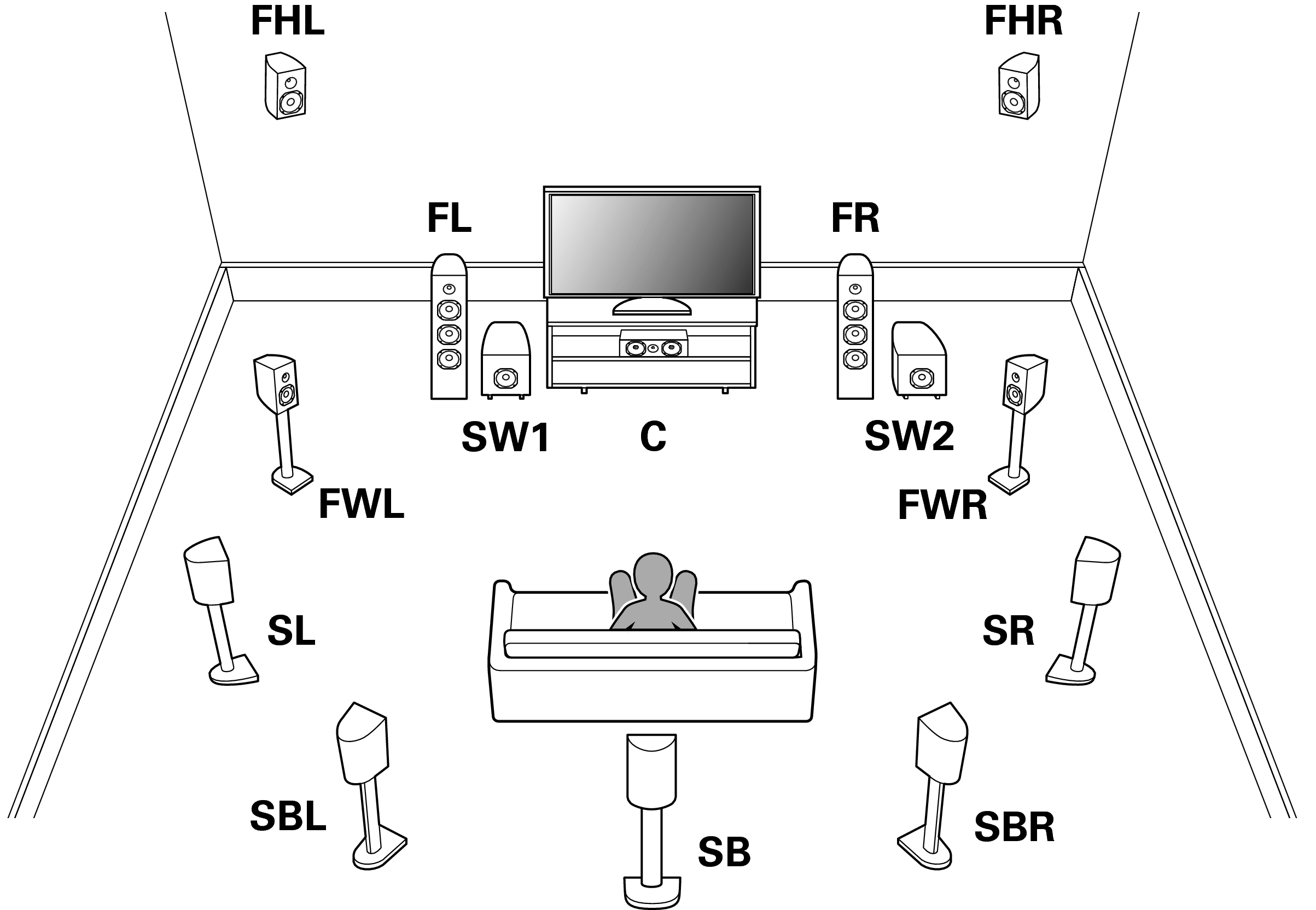

L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.

FL/FR (Enceinte
avant gauche/droite) :

Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. Il doit y avoir la même distance entre chaque enceinte et votre téléviseur.

C (Enceinte
centrale) :

Placez l’enceinte CENTER à l’avant et au centre de la TV, entre les enceintes avant gauche et droite.

SL/SR (Enceinte
surround gauche/droite) :

Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d’écoute principale. Si vous ne disposez pas d’enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d’écoute.

SBL/SBR(Enceintes surround arrière gauche/droite):

Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute principale et directement derrière la position d’écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d’écoute.

FHL/FHR (Enceintes
avant hautes
gauche/droite) :

Placez les enceintes droite et gauche FRONT HEIGHT juste devant les enceintes droite et gauche avant. Fixez-les aussi près du plafond que possible et dirigez-les vers la position d’écoute.

FWL/FWR

(Enceintes larges avant gauche/droite) :

Placez les enceintes droite et gauche FRONT WIDE éloignées des enceintes droite et gauche pour qu’il y ait une distance égale entre toutes les enceintes avant.

SW 1/2 (Subwoofer) :

Placez le SUBWOOFER à votre endroit préféré près des enceintes avant.

Cet appareil est compatible avec les normes Audyssey DSX®lien, Dolby Pro Logic  2-Roman Numeral z lien et DTS Neo:X lien qui offrent une sensation surround bien plus large et plus profonde.
Lorsque vous utilisez Audyssey DSX®, installez des enceintes avant larges ou hautes.
Pour utiliser la norme Dolby Pro Logic  2-Roman Numeral z, installez des enceintes avant-haut.

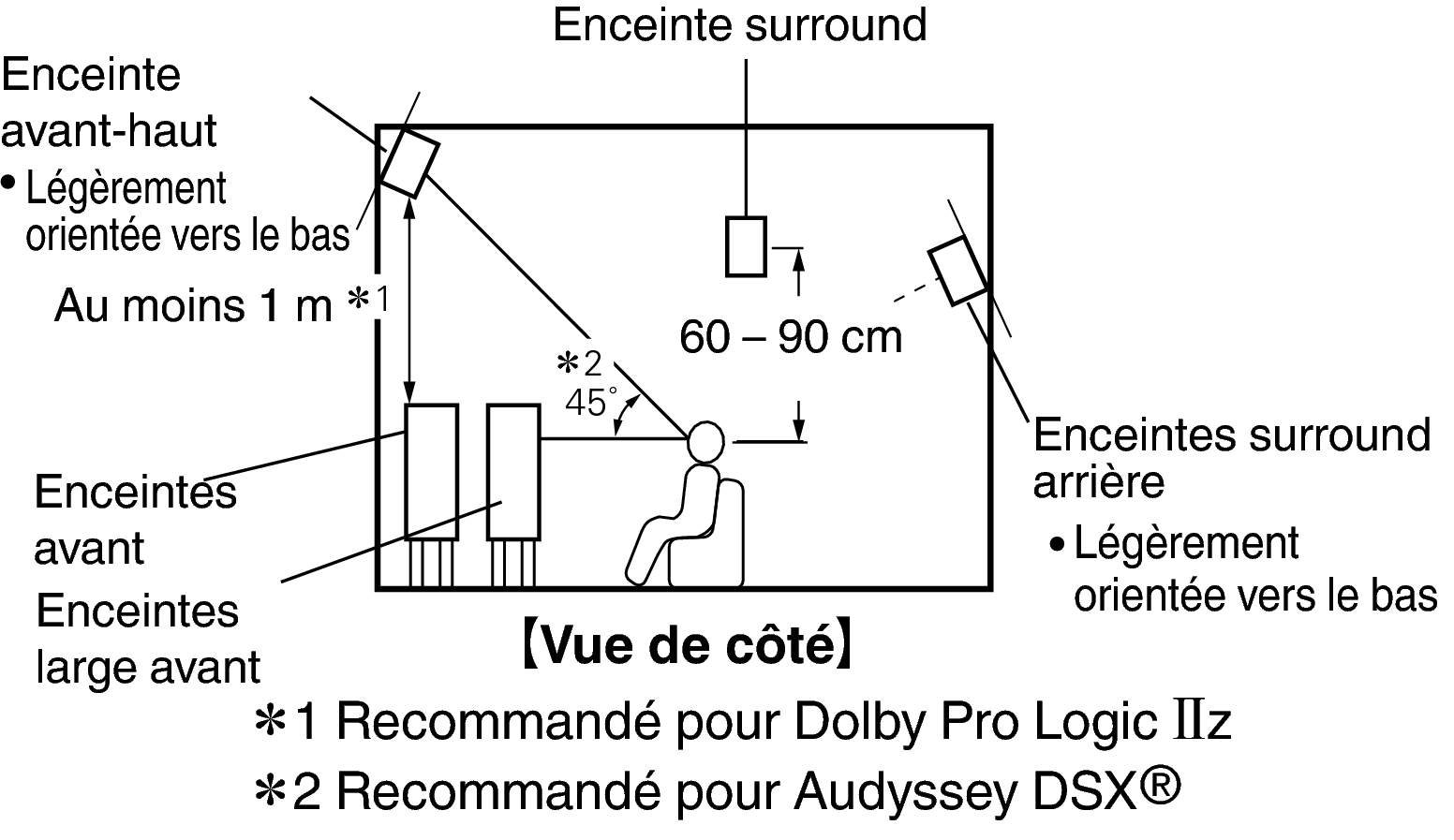

L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

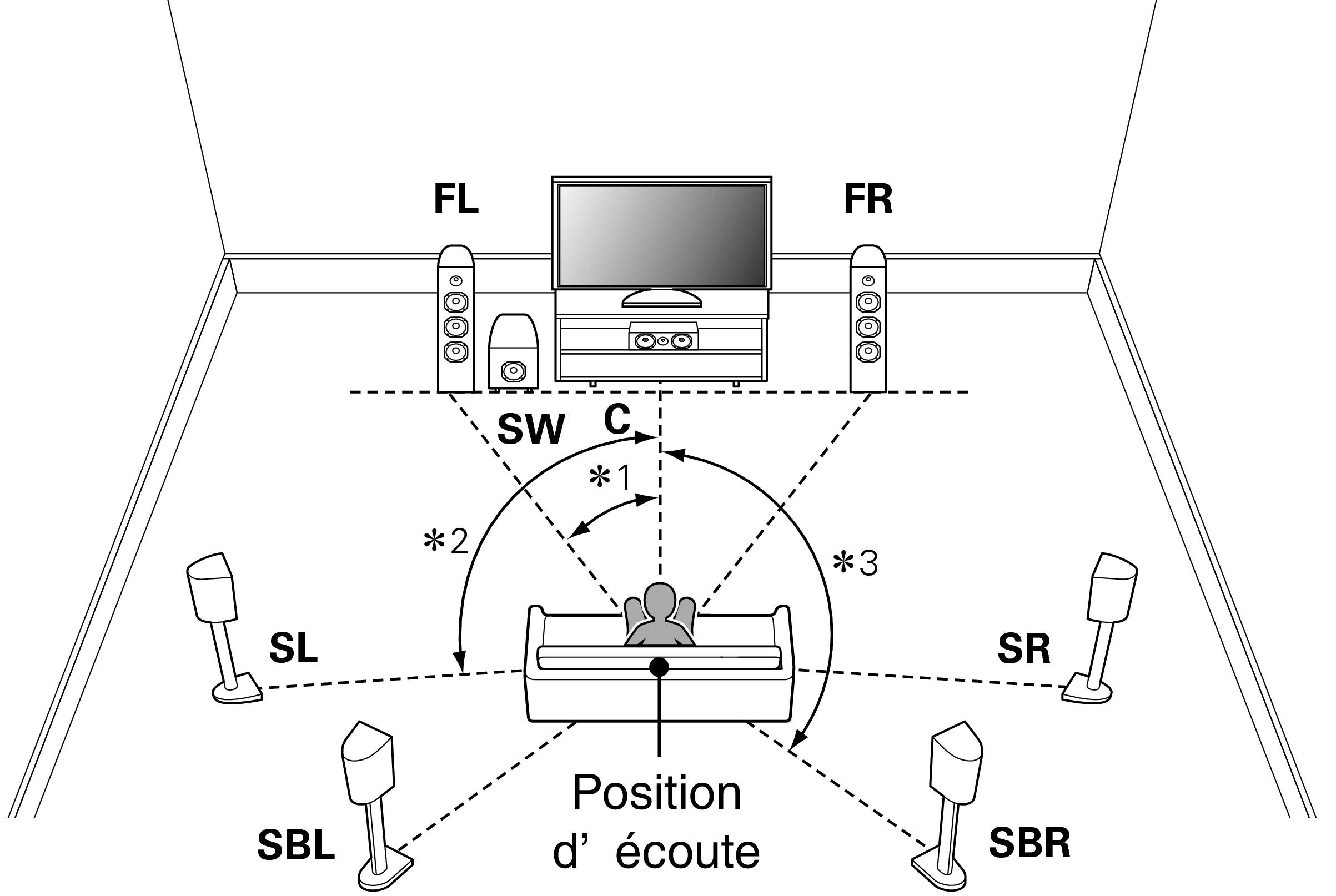

En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes surround arrière

∗1:22° - 30°  ∗2:90° - 110°  ∗3:135° - 150°

Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement derrière la position d’écoute.

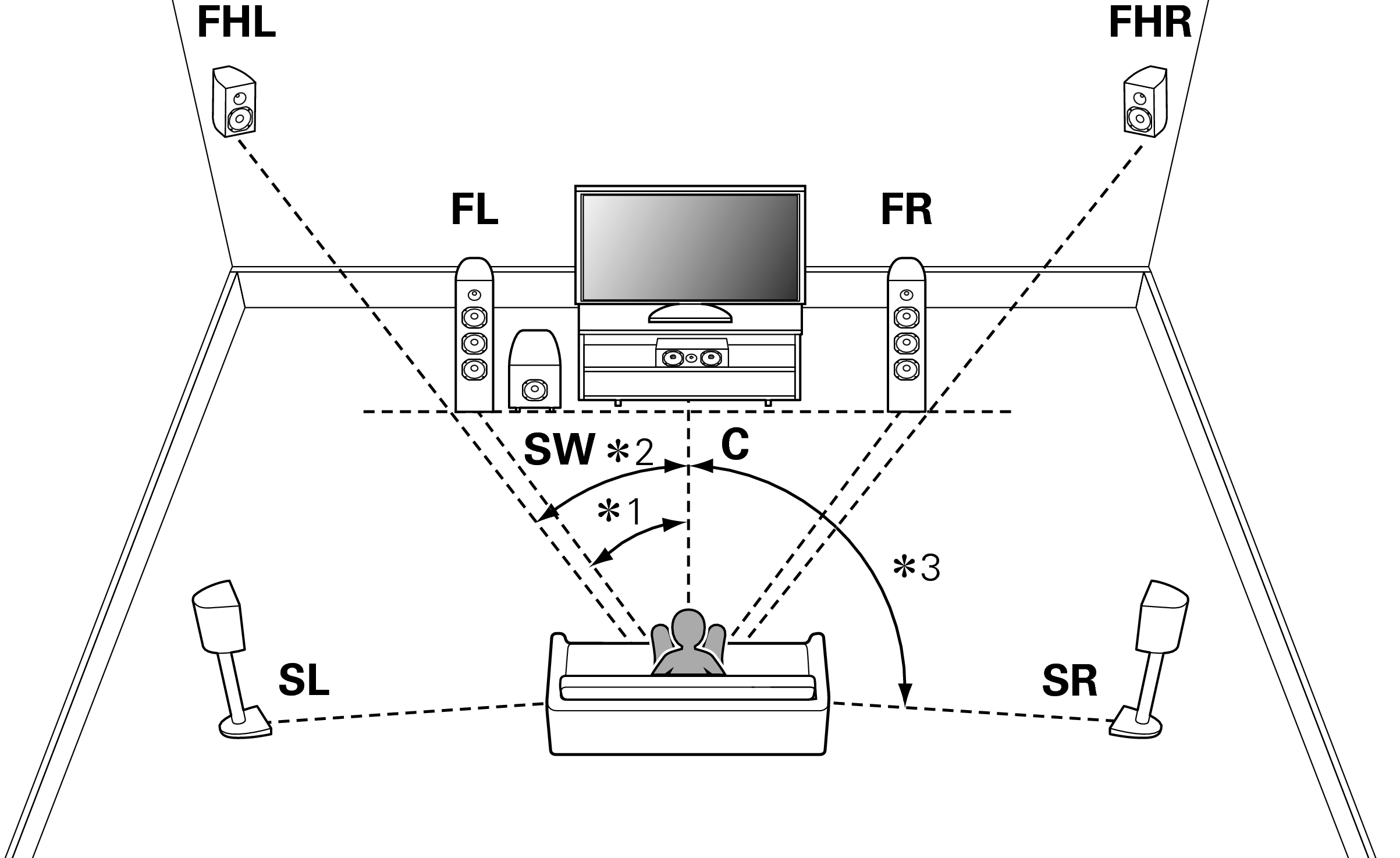

En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes avant-haut

∗1:22° - 30°  ∗2:22° - 45°  ∗3:90° - 110°

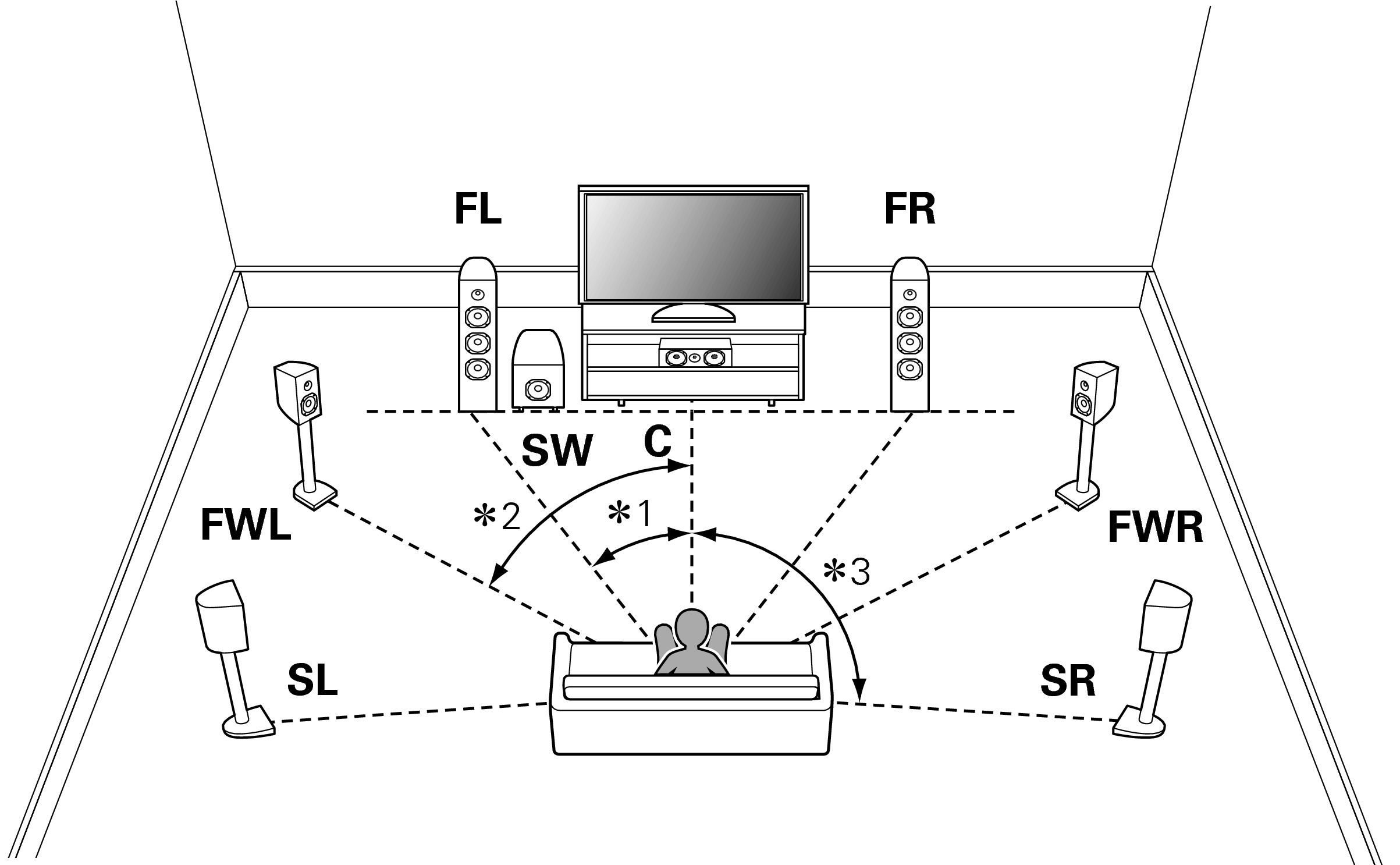

En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes larges avant

∗1: 22° - 30°  ∗2: 55° - 60°  ∗3: 90° - 110°

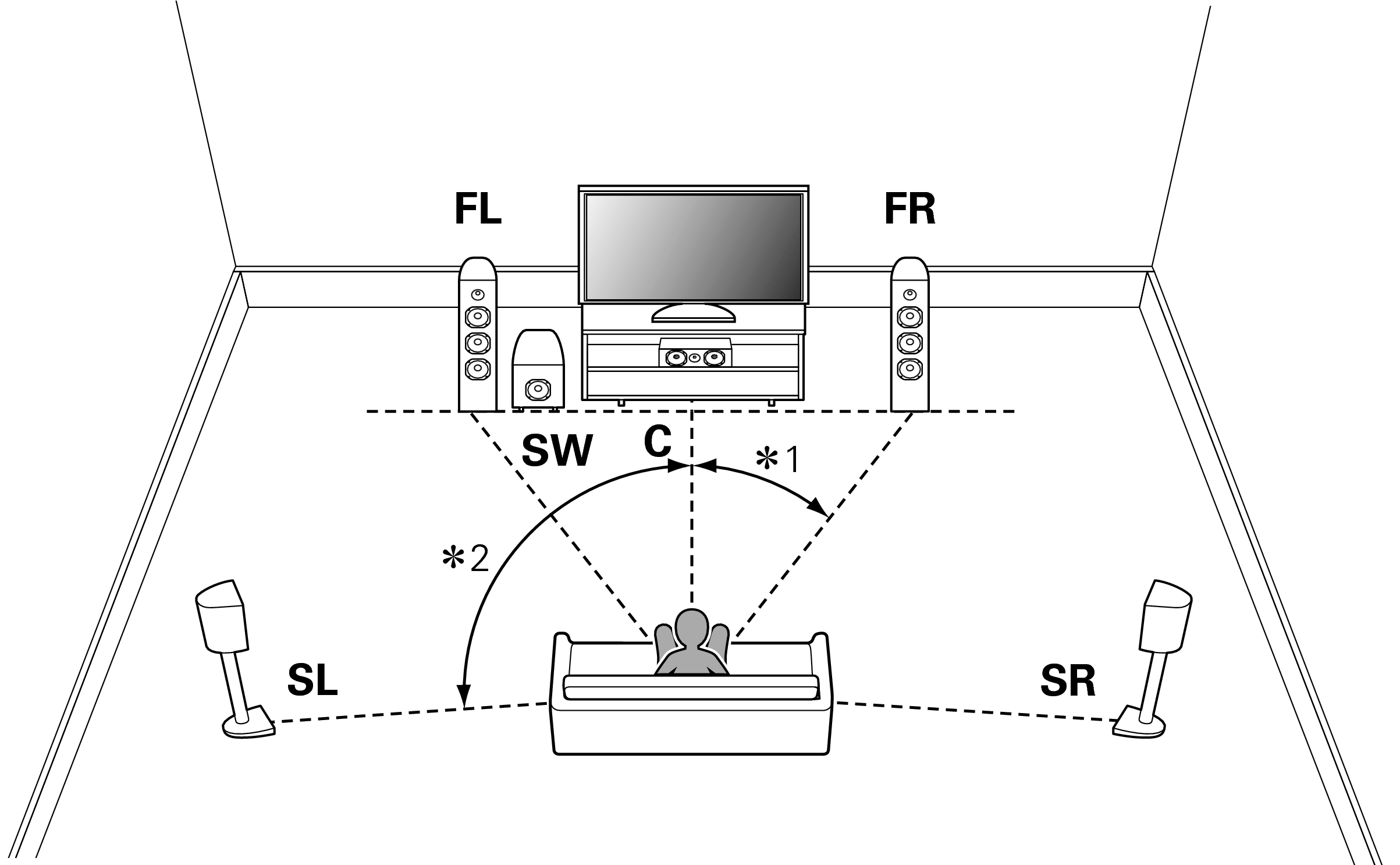

Lorsque des enceintes 5.1 canaux sont installées

∗1:22° - 30°  ∗2:120°
