Luidsprekerconfiguratie en instellingen “Verst. Toewijzen”
Dit toestel heeft een ingebouwde 7-kanaals stroomversterker. Naast het standaard 5.1-kanaals systeem, kunnen verschillende luidsprekersystemen worden geconfigureerd door de instellingen voor “Verst. Toewijzen”koppeling te wijzigen volgens de toepassing, zoals 7.1-kanaals systemen, bi-amp-aansluitingen en 2-kanaals systemen voor multizone-weergave.
Voer de “Verst. Toewijzen”-instellingen uit voor het aantal kamers en de te installeren luidsprekers. koppeling
|
Weergave luidspreker en zone |
De bedieningsmodus instellen (“Verst. Toewijzen”) |
Bladzijde aansluitingen |
|
|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
||
|
5.1-kanaals |
Niet gebruikt |
Surround Back (Standaard) |
|
|
7.1-kanaals (surround achter) |
Niet gebruikt |
Surround Back (Standaard) |
|
|
7.1-kanaals (voor hoog) |
Niet gebruikt |
Front Height |
|
|
7.1-kanaals (voor breed) |
Niet gebruikt |
Front Wide |
|
|
5.1-kanaals (bi-Amp aansluiting voor voorluidspreker) |
Niet gebruikt |
Bi-Amp |
|
|
5.1-kanaals + voorluidspreker van tweede eenheid |
Niet gebruikt |
Front B |
|
|
5.1-kanaals |
2-kanaals |
ZONE2 |
|
De geluidsmodus die kan worden geselecteerd, verschilt afhankelijk van de luidsprekerconfiguratie. Zie “Relatie tussen geluidsmodi en kanaaluitgang” koppeling voor de ondersteunde geluidsmodi.
Standaardconfiguratie en aansluiting

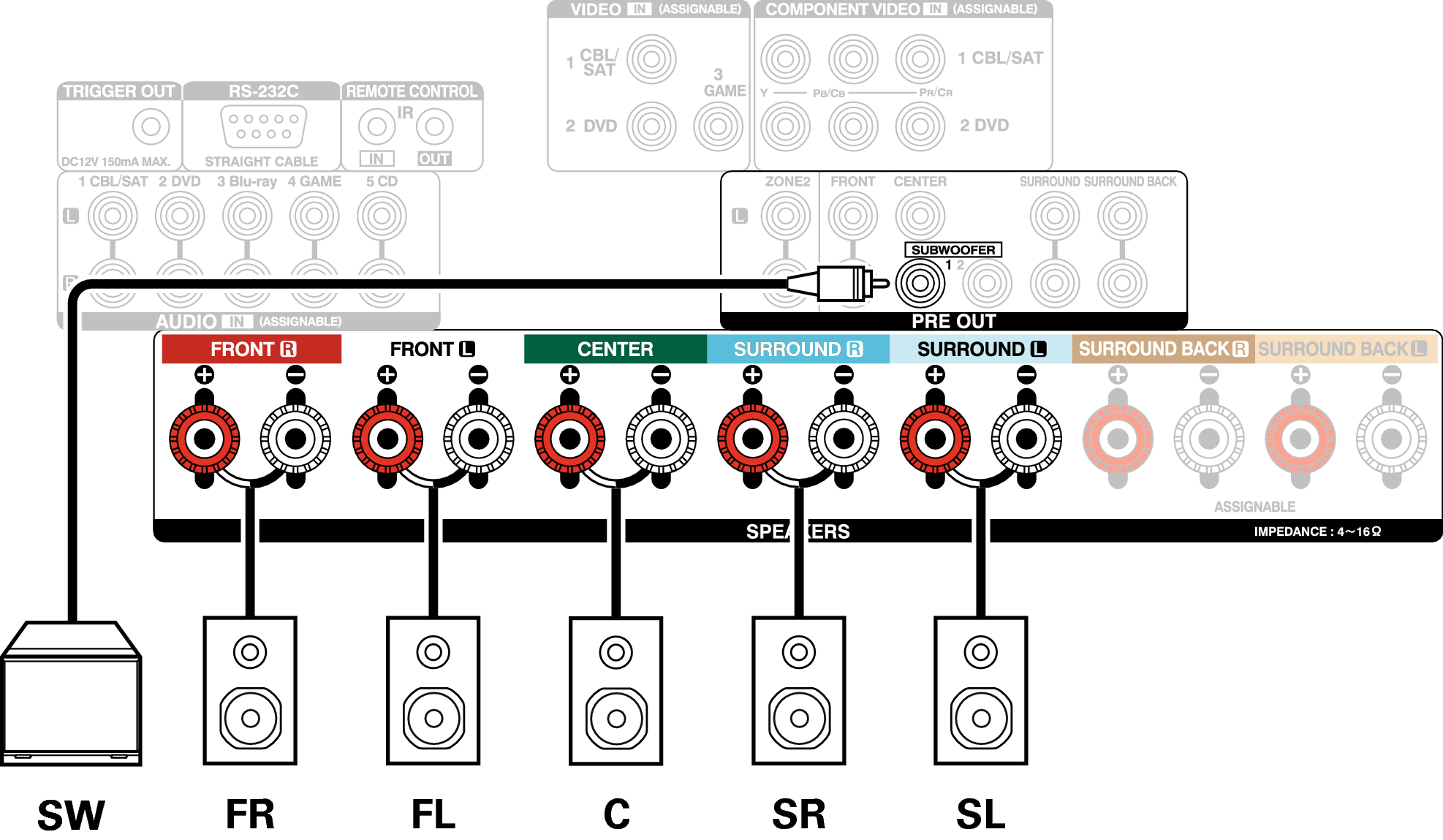

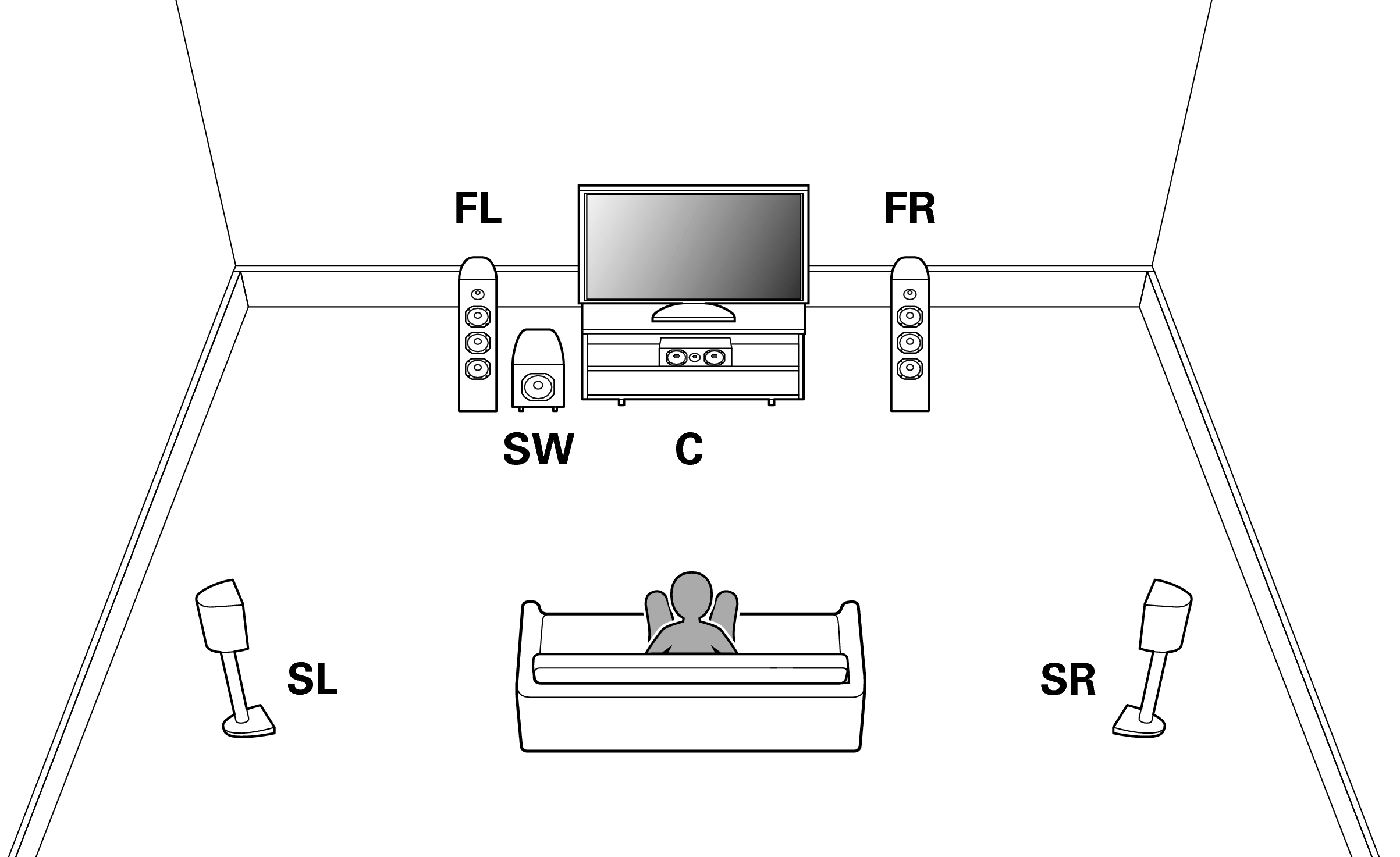

5.1-kanaals
Dit wordt gebruikt voor een standaard 5.1-kanaals surroundsysteem.
Geluidsmodi zoals Dolby Pro Logic
worden ondersteund.

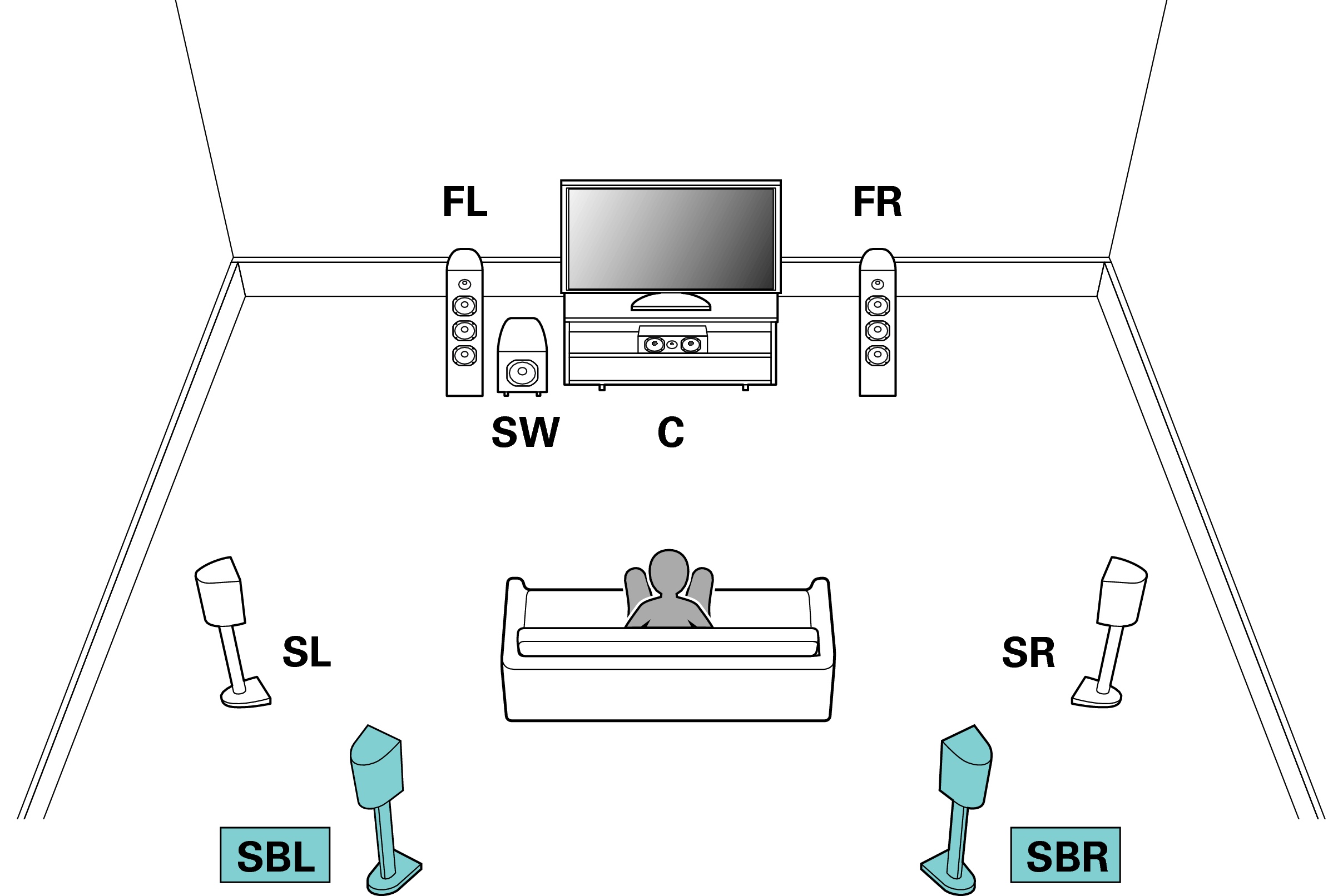

7.1-kanaals (surround achter)
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met surround achter-luidsprekers.
Geluidsmodi zoals Dolby Pro Logic x worden ondersteund.
Wanneer u één signaal surround achterluidspreker gebruikt, sluit u deze aan op de SURROUND BACK L-aansluiting.

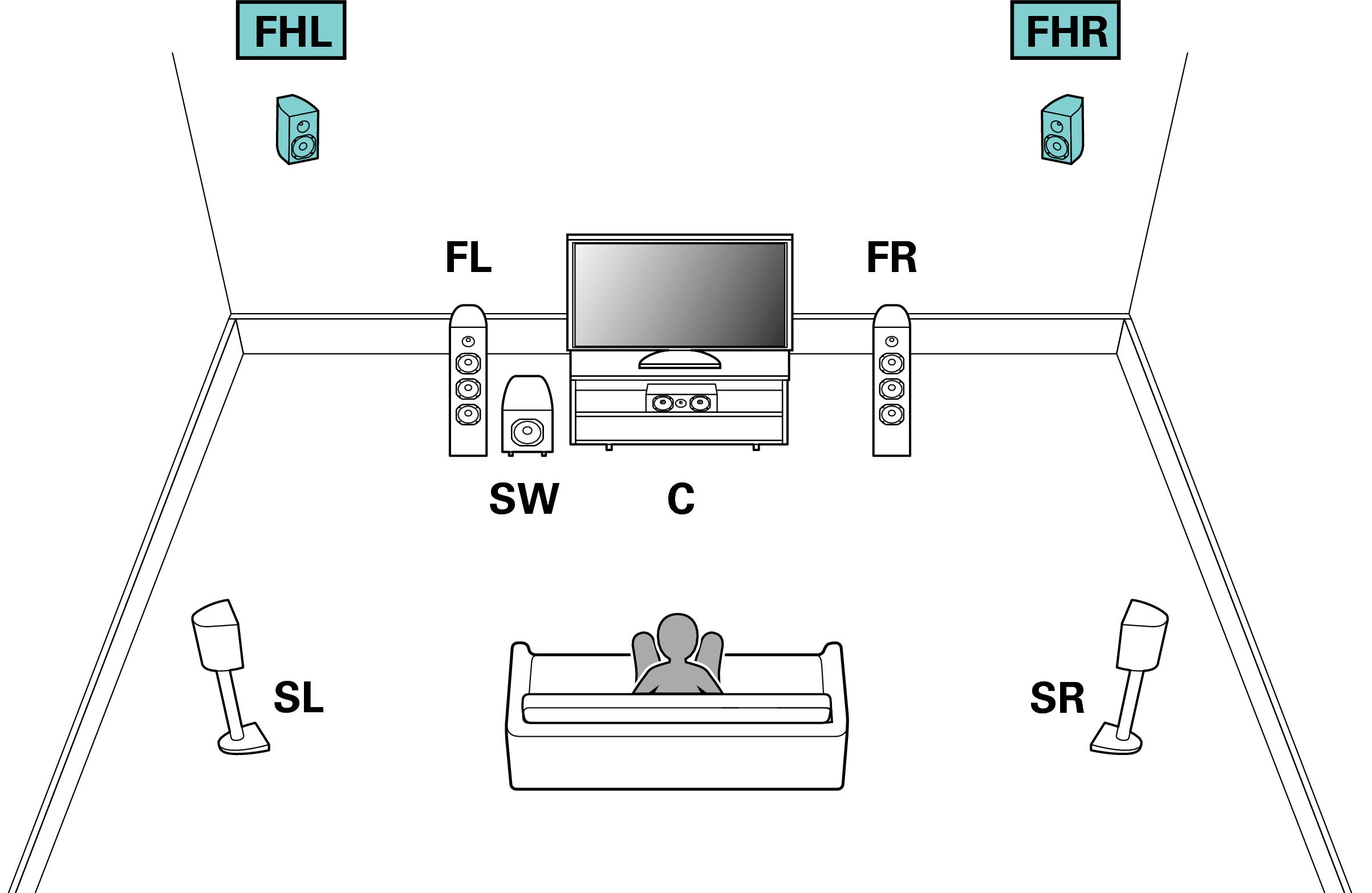

7.1-kanaals (voor hoog)
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met voorluidsprekers hoog.
Geluidsmodi zoals Dolby Pro Logic z worden ondersteund.

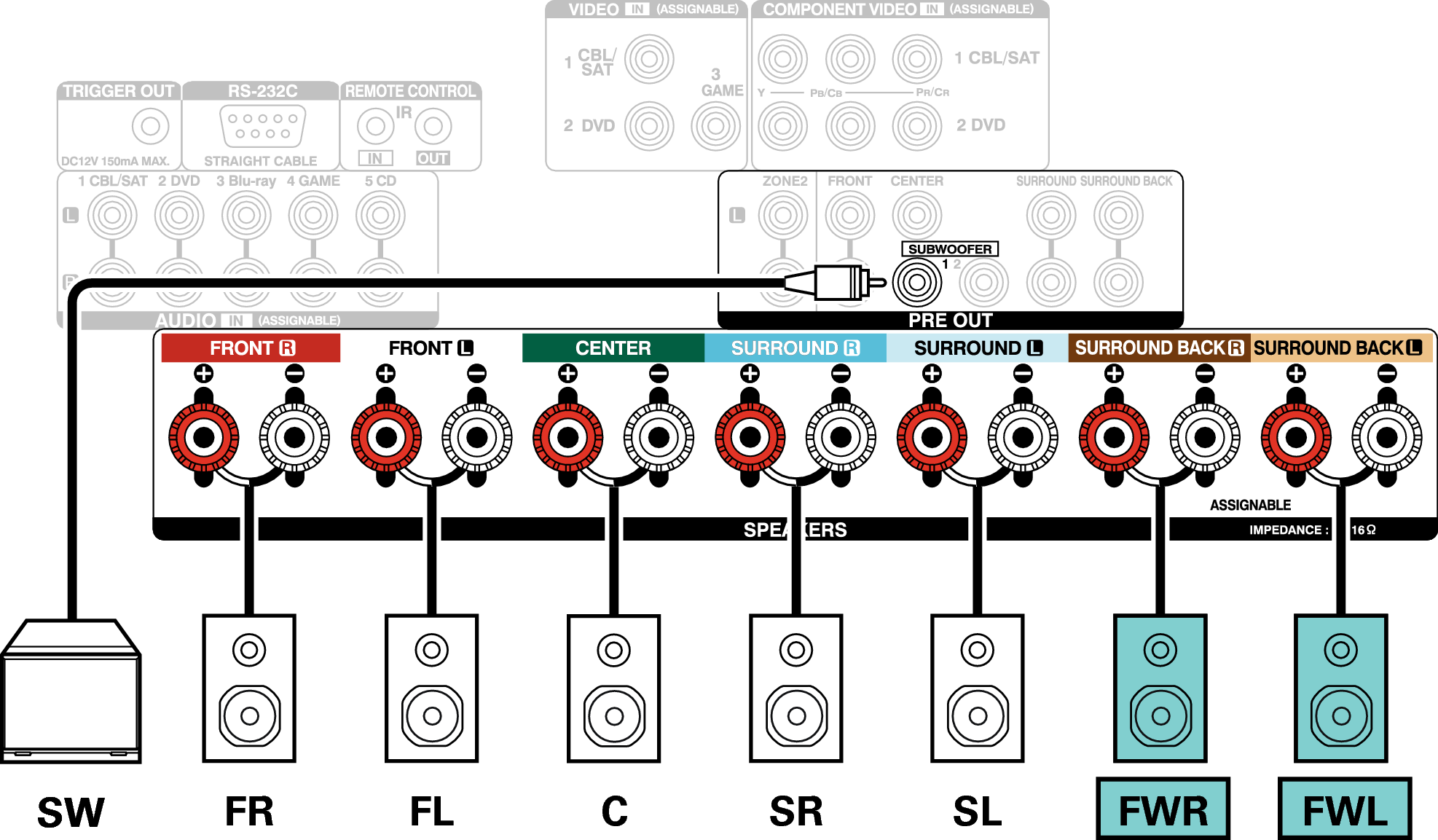

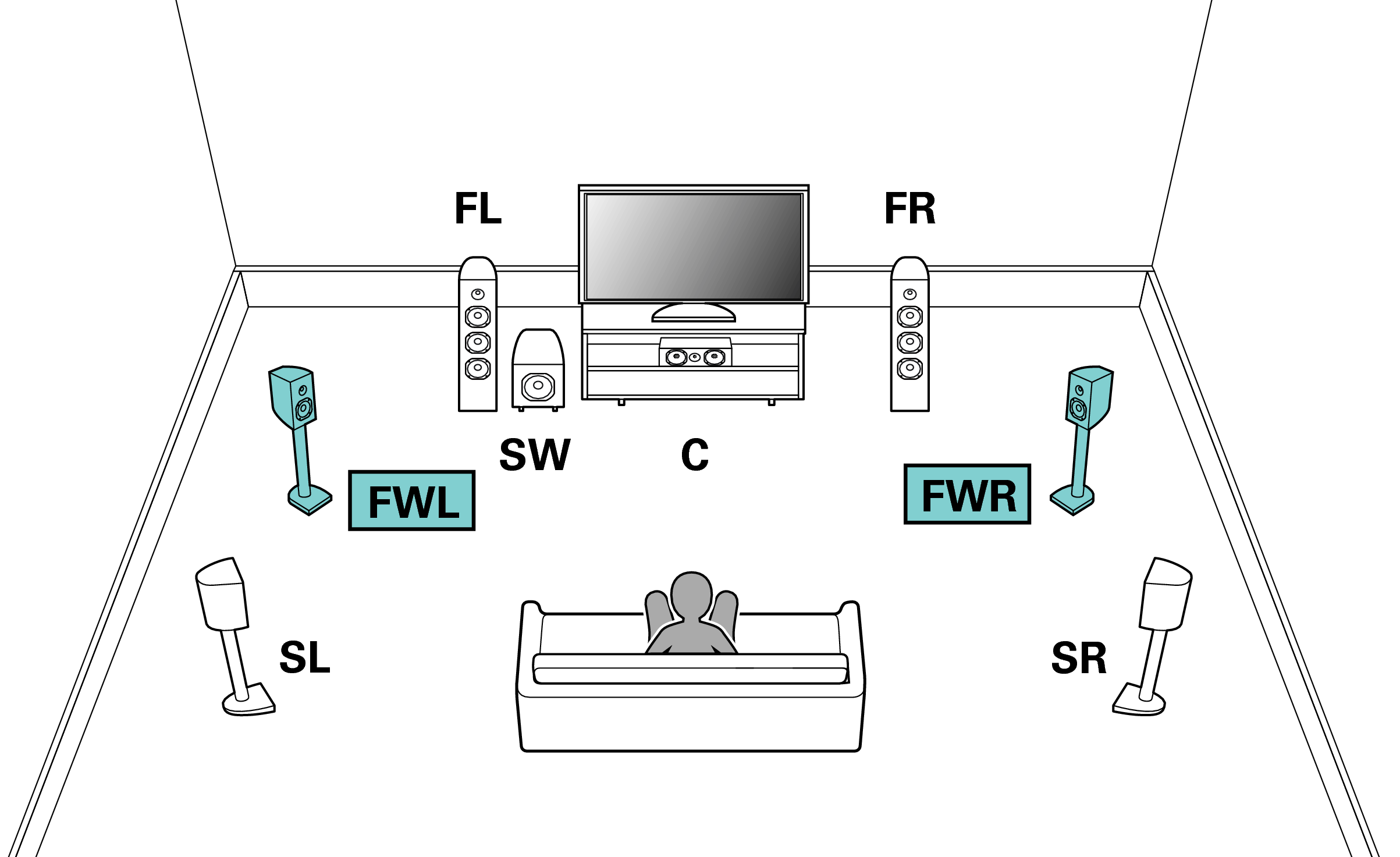

7.1-kanaals (voor breed)
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met voor breed-luidsprekers.
Geluidsmodi zoals DTS Neo:X worden ondersteund.
Toegepaste configuratie en aansluiting

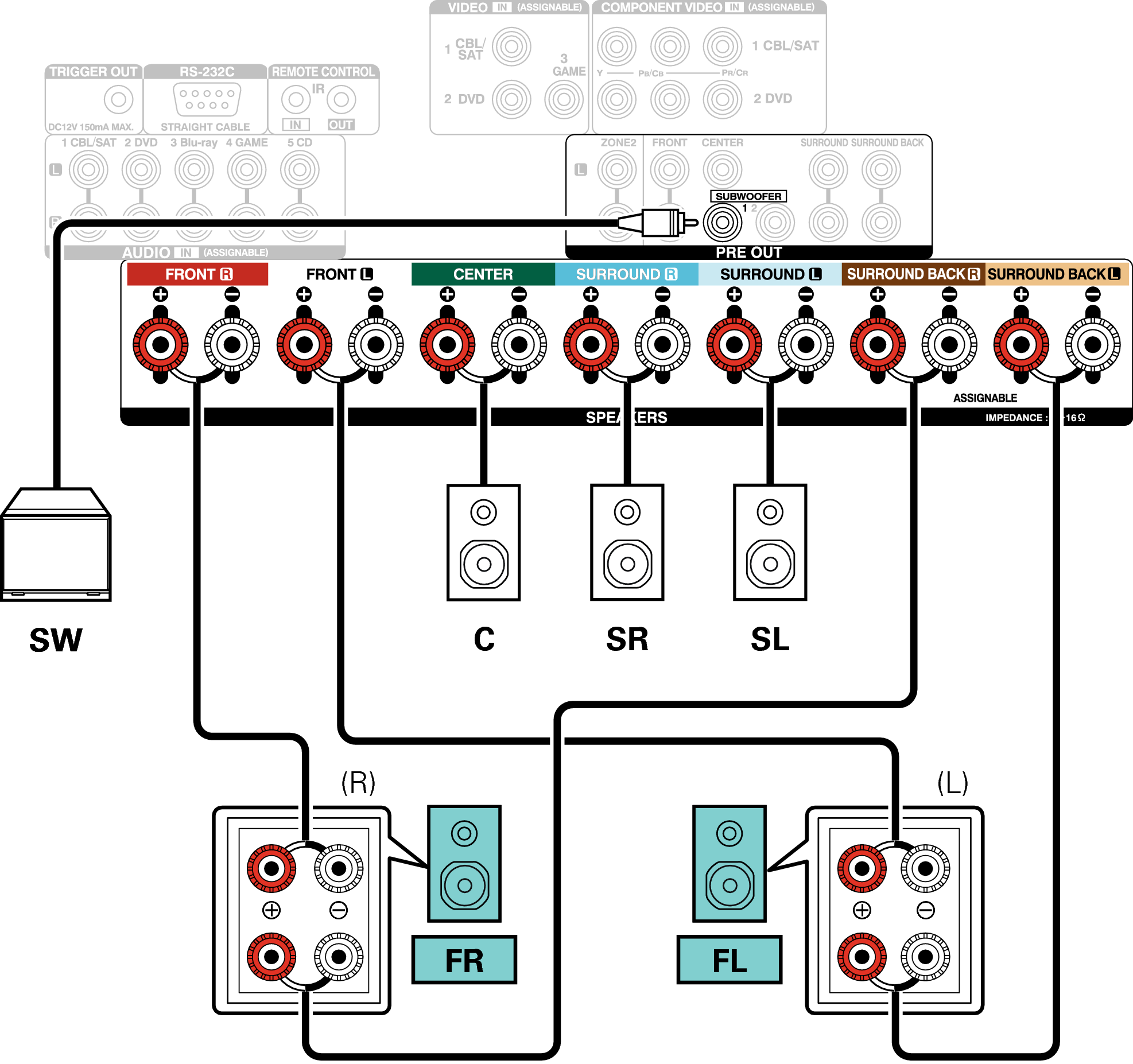

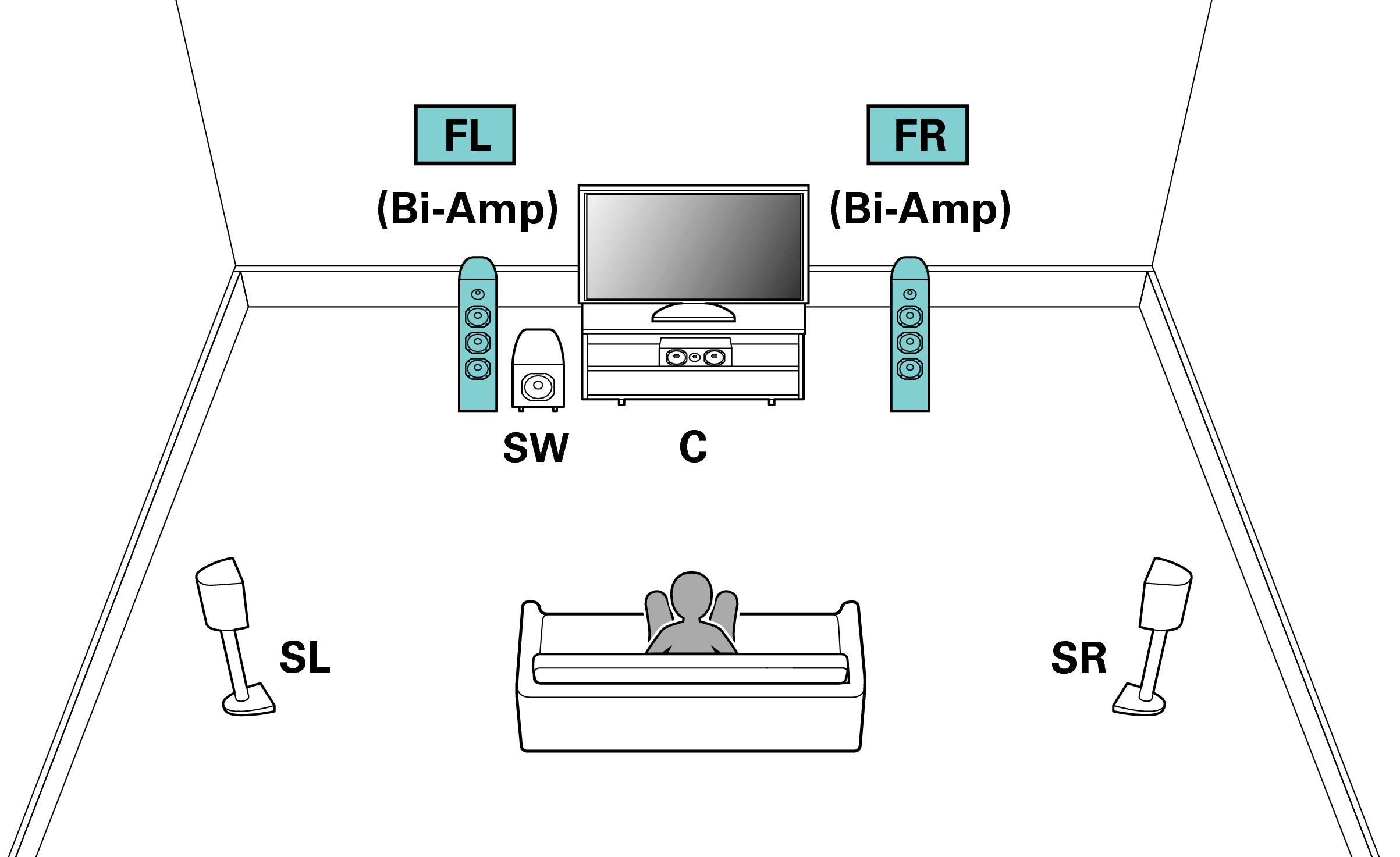

5.1-kanaals (bi-amp aansluiting van voorluidspreker)
Dit is een methode voor het aansluiten van afzonderlijke versterkers op de tweeteraansluitingen en wooferaansluitingen van de bi-amp-compatibele luidsprekers. Via deze aansluiting is EMF (stroom die wordt geretourneerd zonder te worden uitgevoerd) achteruit mogelijk vanaf de woofer voor stroming in de tweeter zonder de geluidskwaliteit te beïnvloeden, produceert een hogere geluidskwaliteit.
OPMERKING
Denk er, bij het maken van bi-amp aansluitingen, aan de zekering of het snoer tussen de wooferaansluiting van de luidspreker en de tweeteraansluitingen te verwijderen.

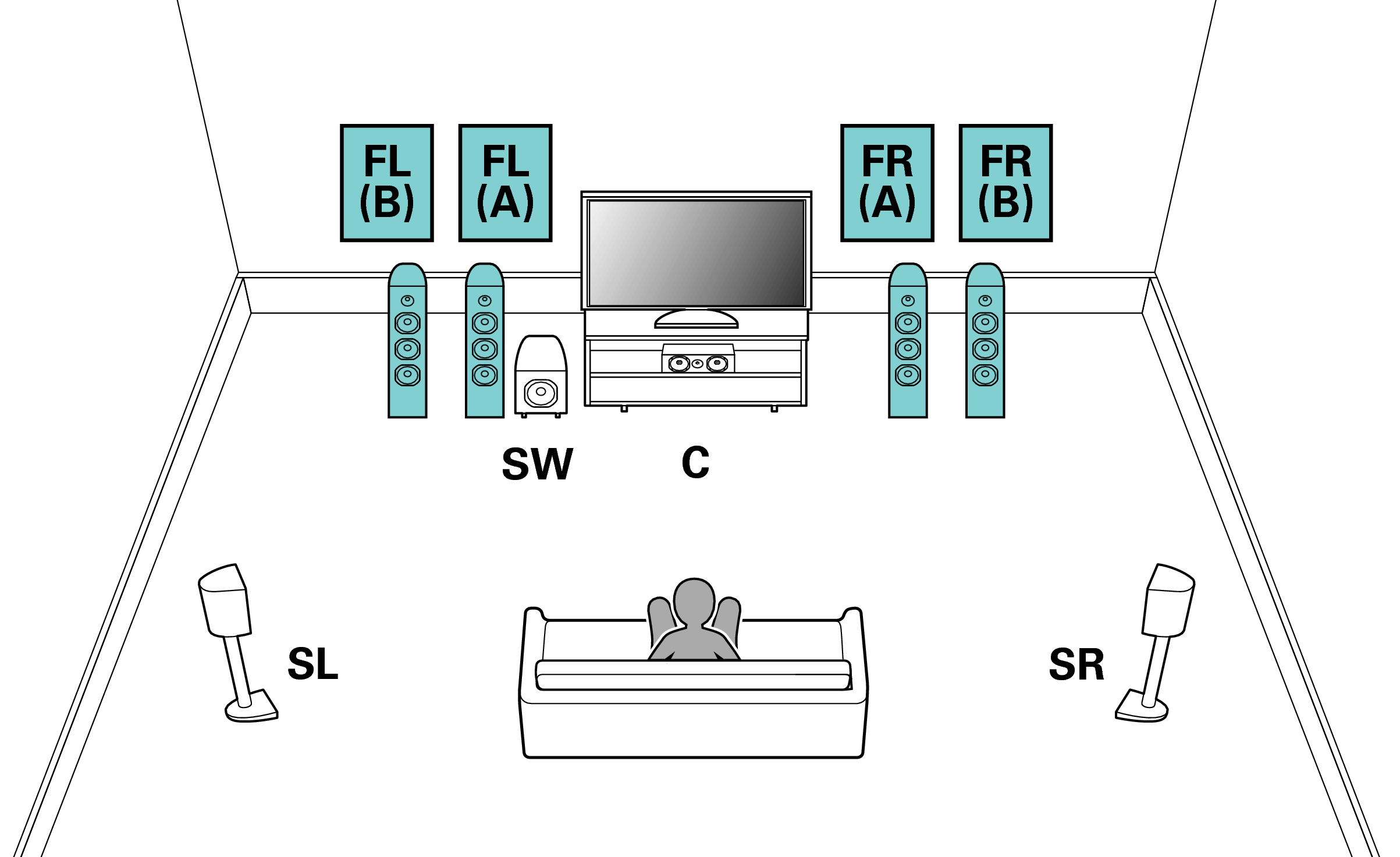

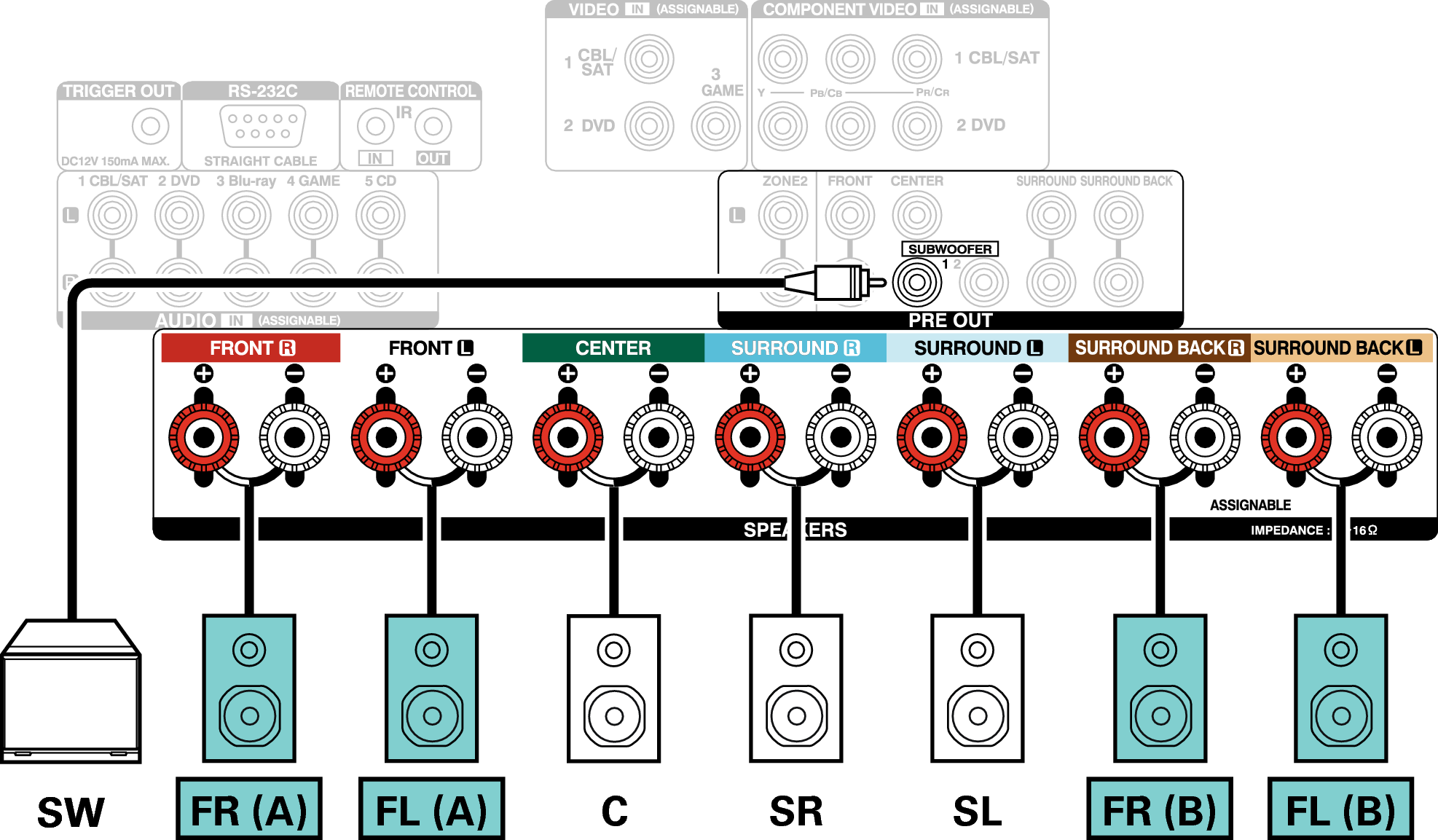

5.1-kanaals + voorluidspreker van tweede eenheid
Via dit systeem kan de weergave worden geschakeld tussen de voorluidsprekers A en B zoals gewenst.

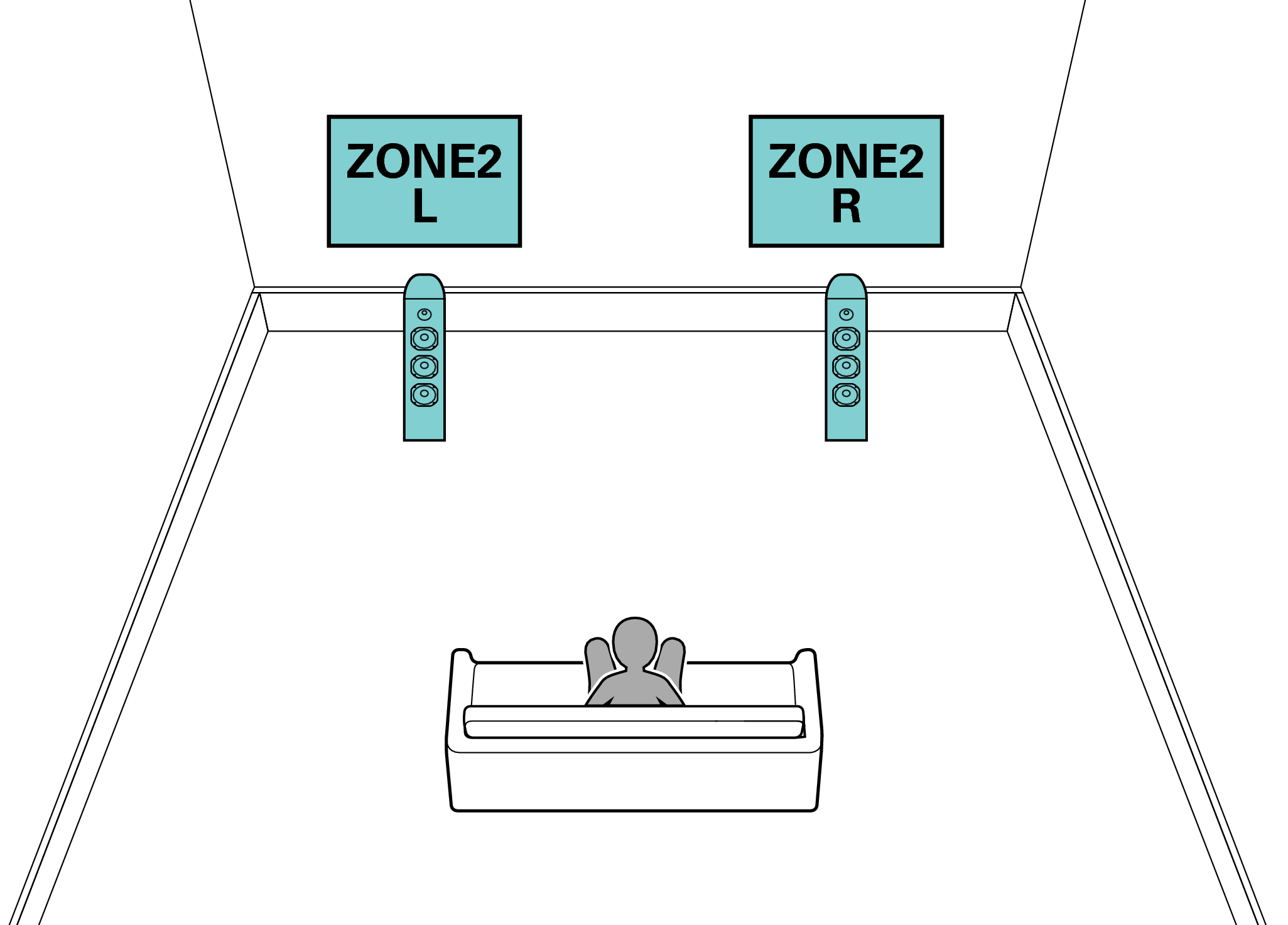

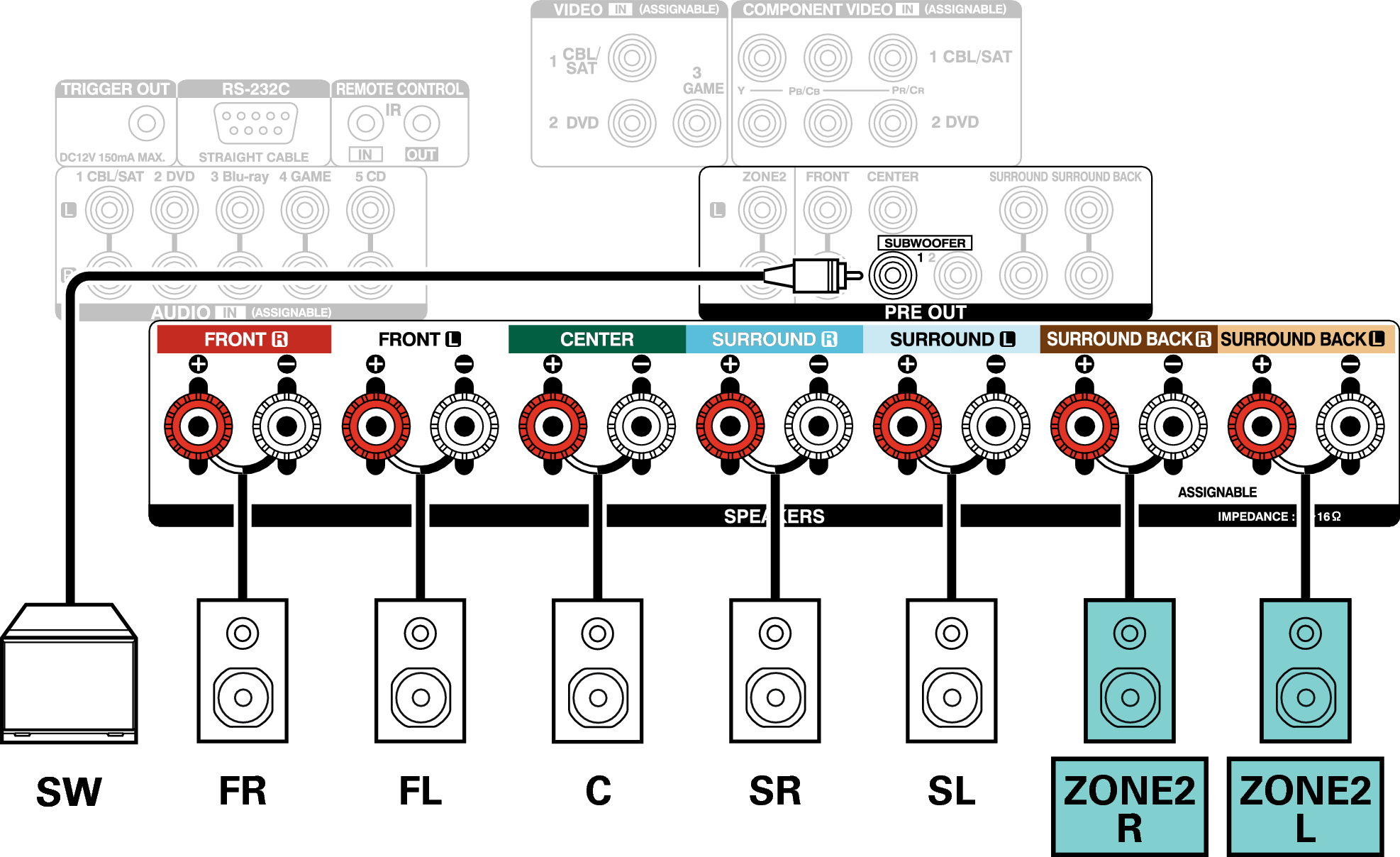

5.1-kanaals (MAIN ZONE) + 2-kanaals (ZONE2)
Deze aansluitmethode vormt een 5.1-kanaals luidsprekersysteem in de MAIN ZONE en een 2-kanaals systeem in ZONE2.
|
MAIN ZONE |
 |
|
ZONE2 |
 |

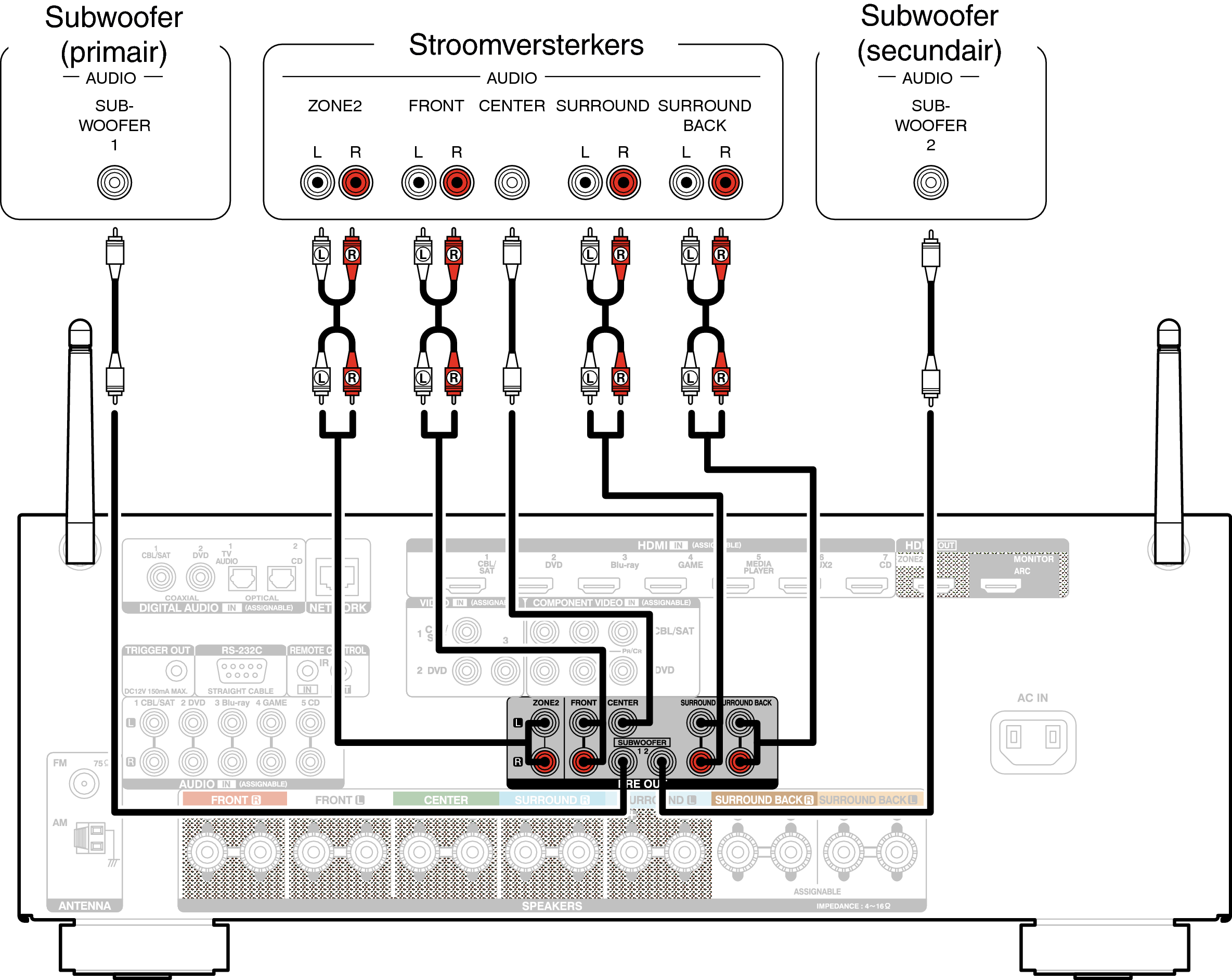

Een externe voedingsversterker aansluiten
U kunt dit toestel gebruiken als een voorversterker door een externe stroomversterker aan te sluiten op de PRE OUT-aansluitingen. Door het toevoegen van een stroomversterker aan elk kanaal, kan de echtheid van het geluid verder worden verbeterd.
Selecteer de aansluiting die u wilt gebruiken en sluit het apparaat aan.
