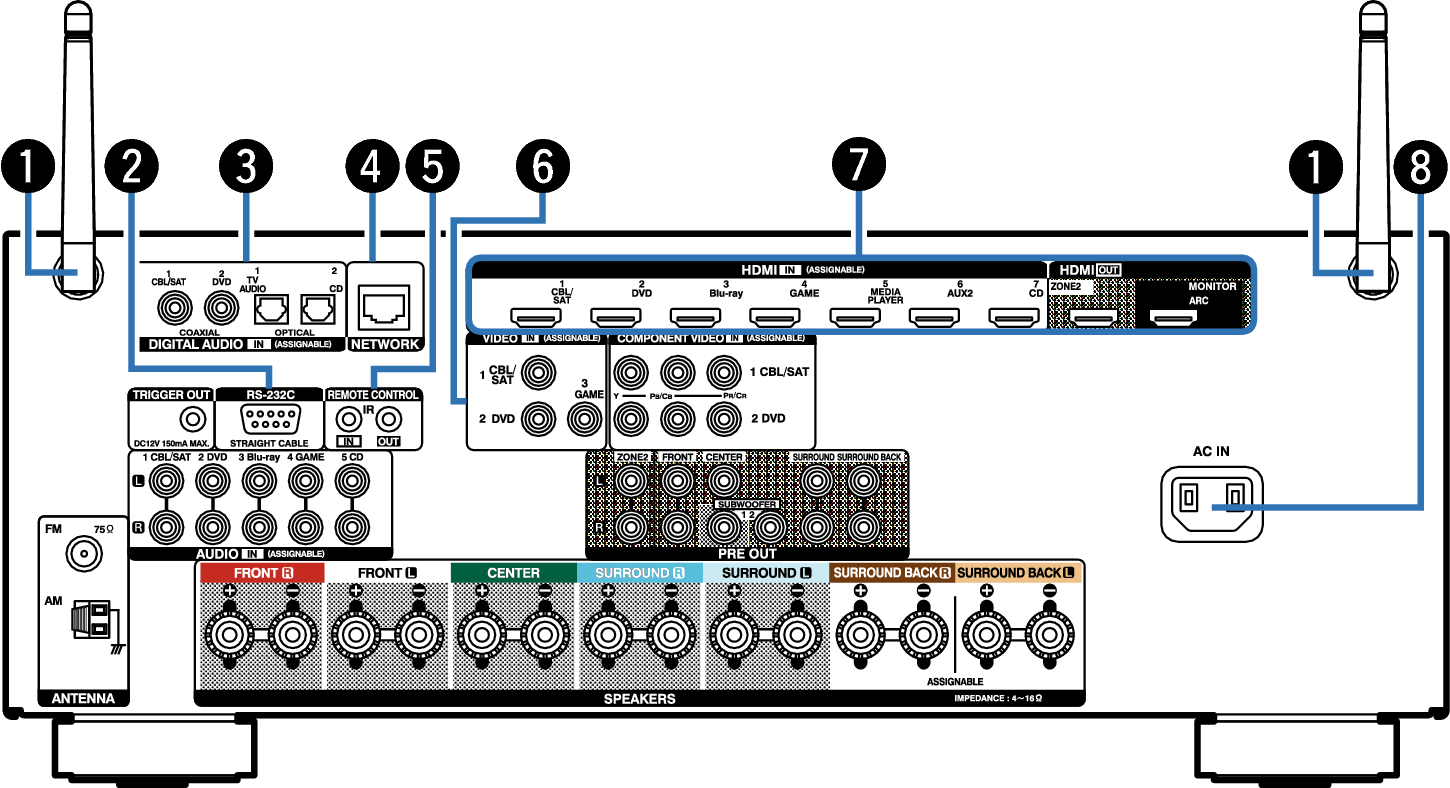

Задняя панель
Стержневые антенны для Bluetooth/беспроводной ЛВС
Установите данную антенну вертикально, при подключении к сети посредством беспроводной ЛВС или к портативному устройству посредством Bluetooth. ссылка

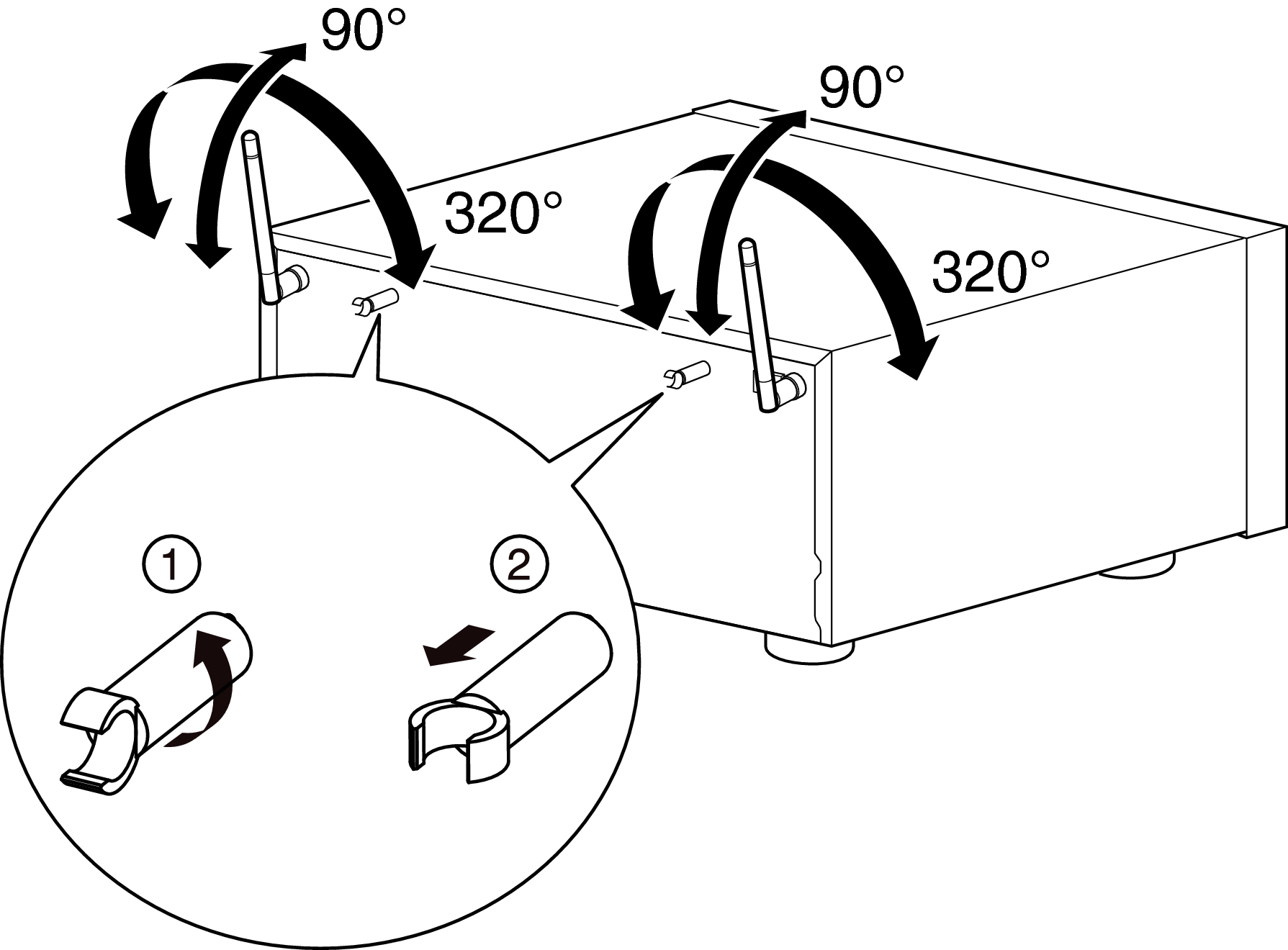

Зажим антенны можно снять с задней панели.
Поверните зажим антенны на 90 градусов влево.
Потяните зажим антенны на себя.
Зажим антенны требуется при транспортировке данного устройства. Храните его в надежном месте.
Прикрепите зажим антенны, следуя шагам для его снятия в обратном направлении.
Разъем RS-232C
Используется для подключения устройств контроллера домашней автоматизации, подходящих к разъемам RS-232C. Обратитесь к руководству пользователя контроллера домашней автоматизации для получения дополнительной информации о функциях последовательного управления данным устройством.
Разъемы для цифрового звука (DIGITAL AUDIO)
Разъем NETWORK
Используется для подключения LAN-кабеля при подключении к проводной сети ЛВС. ссылка
Разъемы REMOTE CONTROL
Используются для подключения инфракрасных приемников/передатчиков для управления данным устройством и внешними устройствами из другого помещения. ссылка
Разъемы видео (VIDEO)
Разъем HDMI
Используются для подключения устройств, оборудованных разъемами HDMI. ссылка, ссылка, ссылка, ссылка
Вход AC (AC IN)
Используется для подключения шнура питания. ссылка

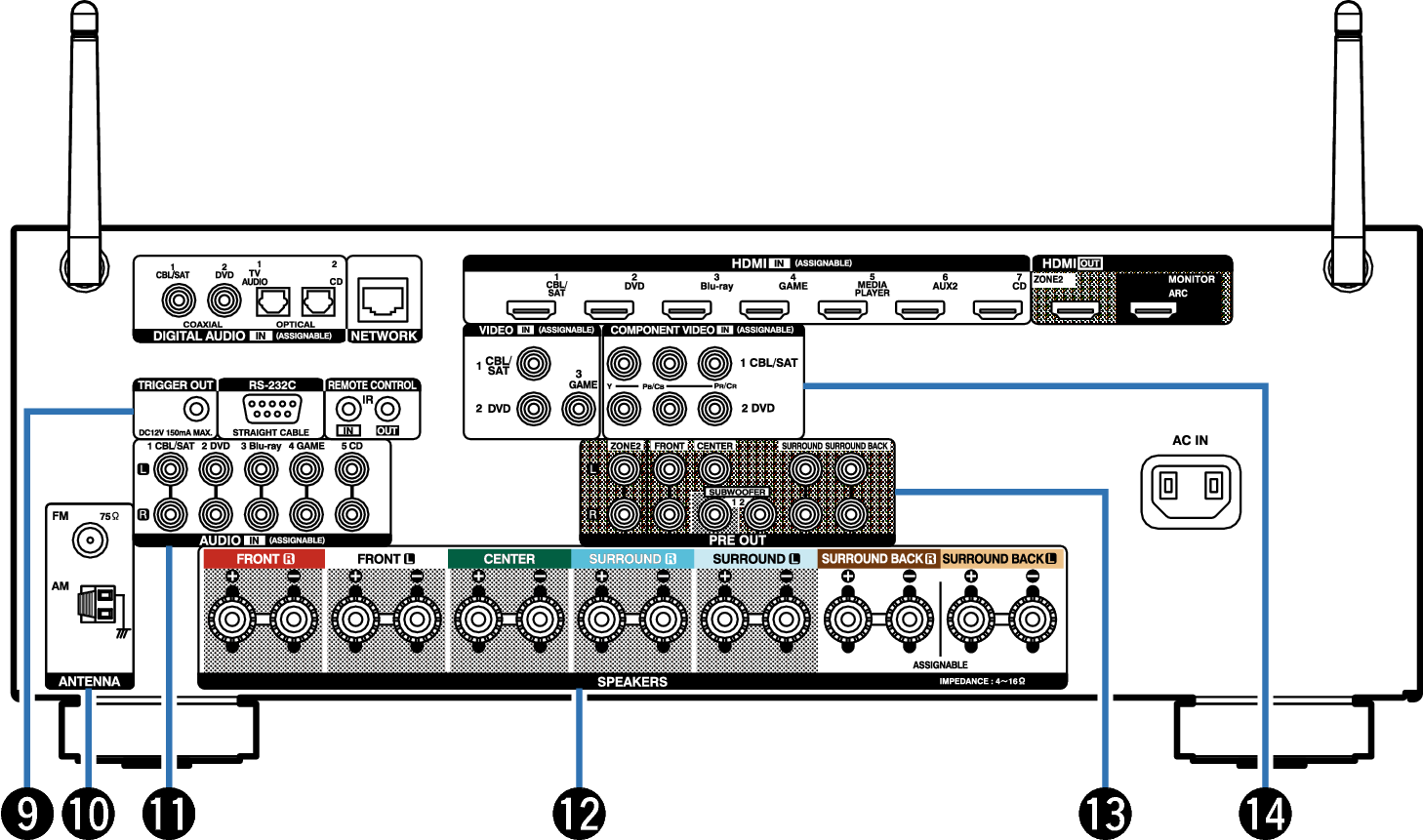

Используются для подключения устройств, оснащенных функцией триггера. ссылка
Гнездо FM/AM-антенны (ANTENNA)
Используется для подключения FM-антенн и рамочных АМ-антенн. ссылка
Разъемы аналогового звука (AUDIO)
Клеммы динамиков (SPEAKERS)
Используются для подключения динамиков. ссылка
Разъемы PRE OUT
Используются для подключения сабвуфера с встроенным усилителем или усилителя мощности для ZONE2. ссылка, ссылка
Разъемы компонентного видео (COMPONENT VIDEO)
ПРИМЕЧАНИЕ
Запрещается прикасаться к внутренним контактам разъемов на задней панели. Электростатический разряд может привести к неустранимому повреждению устройства.
