Rückseite

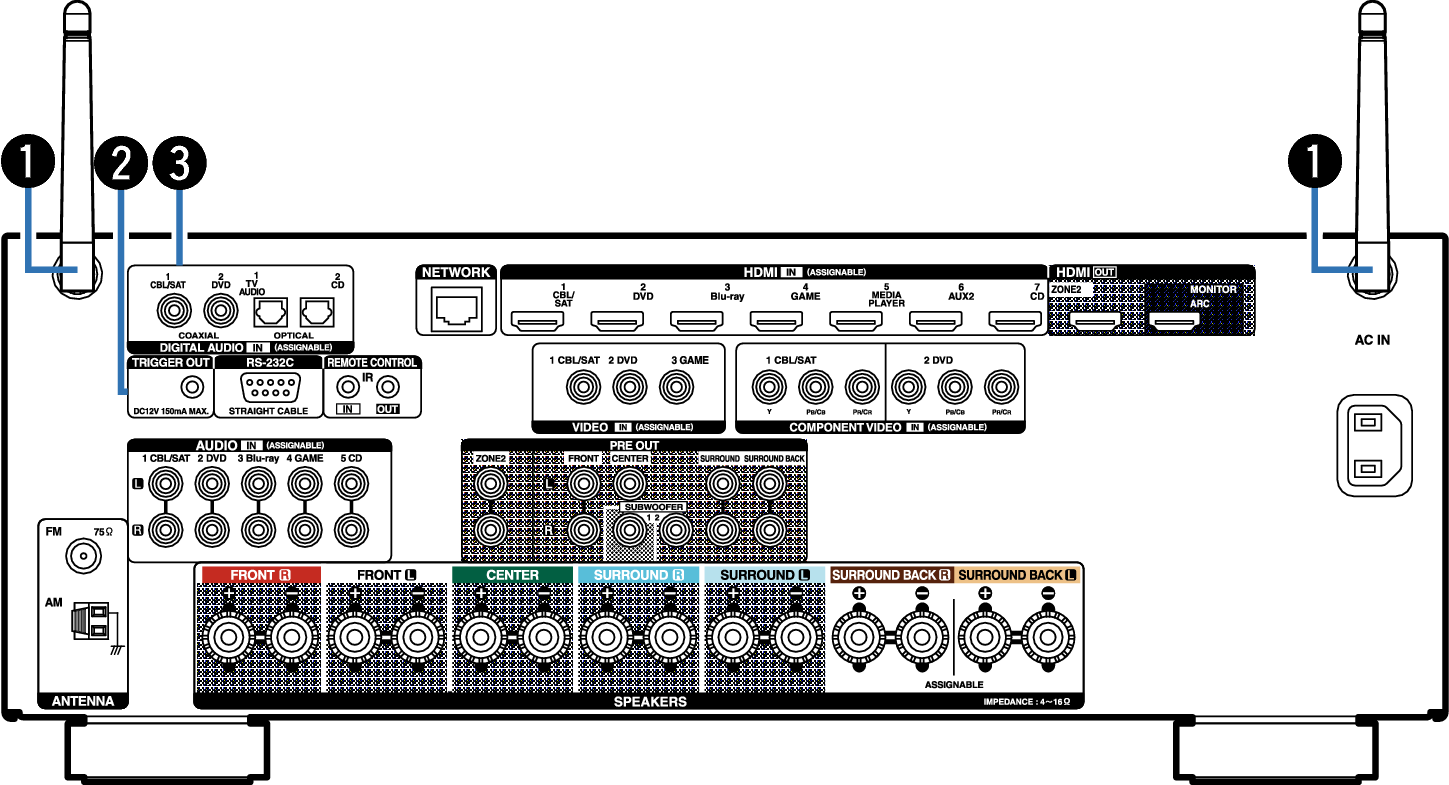

Stabantennen für Bluetooth/WLAN
Stellen Sie diese Antennen auf, wenn Sie eine Netzwerkverbindung über WLAN oder eine Verbindung zu einem Mobilgerät über Bluetooth herstellen. Link

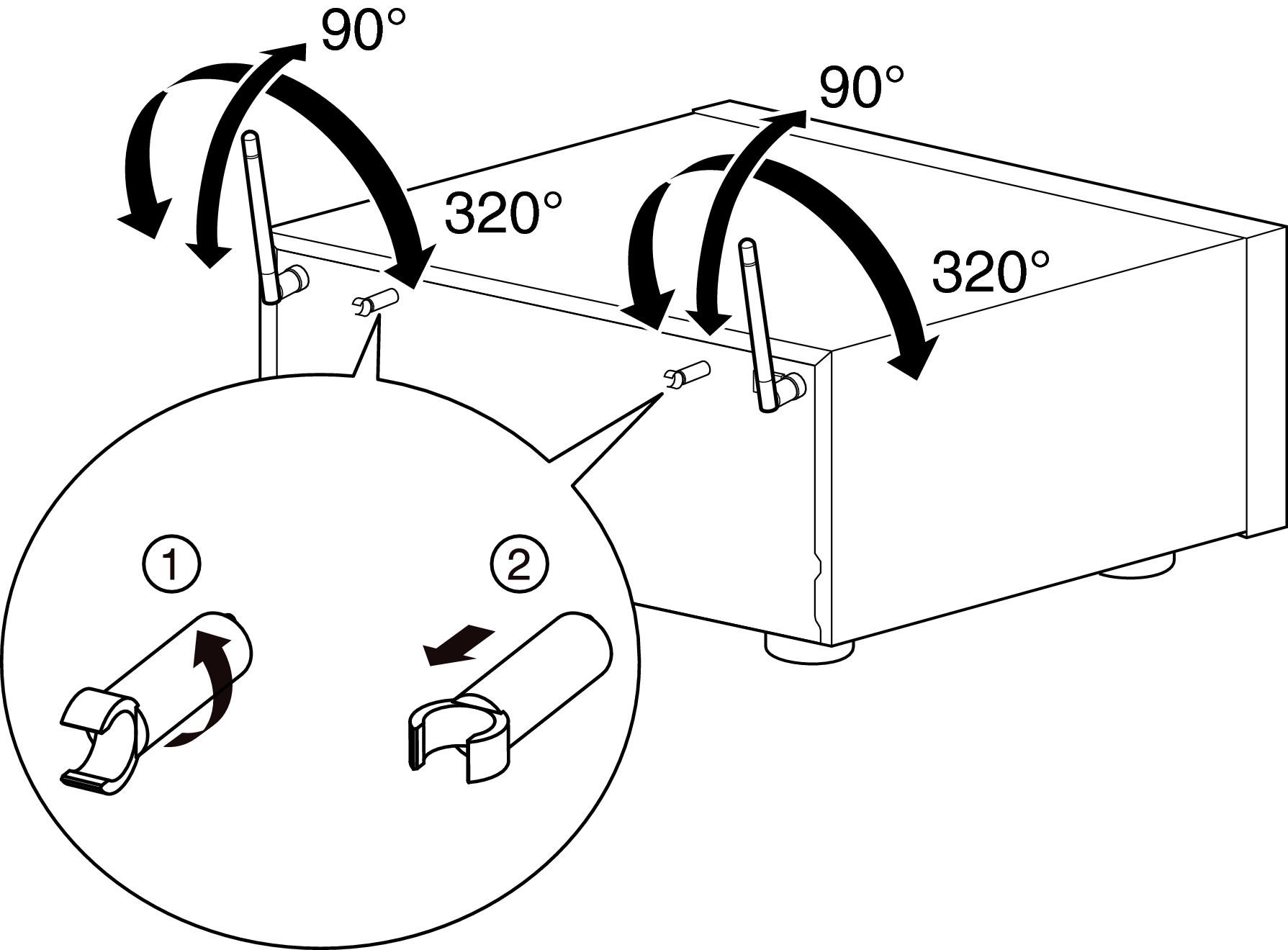

Die Antennenhalterung kann von der Rückseite entfernt werden.
Drehen Sie die Antennenhalterung um 90 Grad nach links.
Ziehen Sie die Antennenhalterung hin heraus.
Die Antennenhalterung wird nur beim Transport des Geräts benötigt. Bewahren Sie sie gut auf.
Bringen Sie die Antennenhalterung wieder an, indem Sie die obigen Schritte zum Entfernen in umgekehrter Reihenfolge durchführen.
TRIGGER OUT-Buchse
Ermöglichen den Anschluss von mit der Trigger-Funktion ausgestatteten Geräten. Link

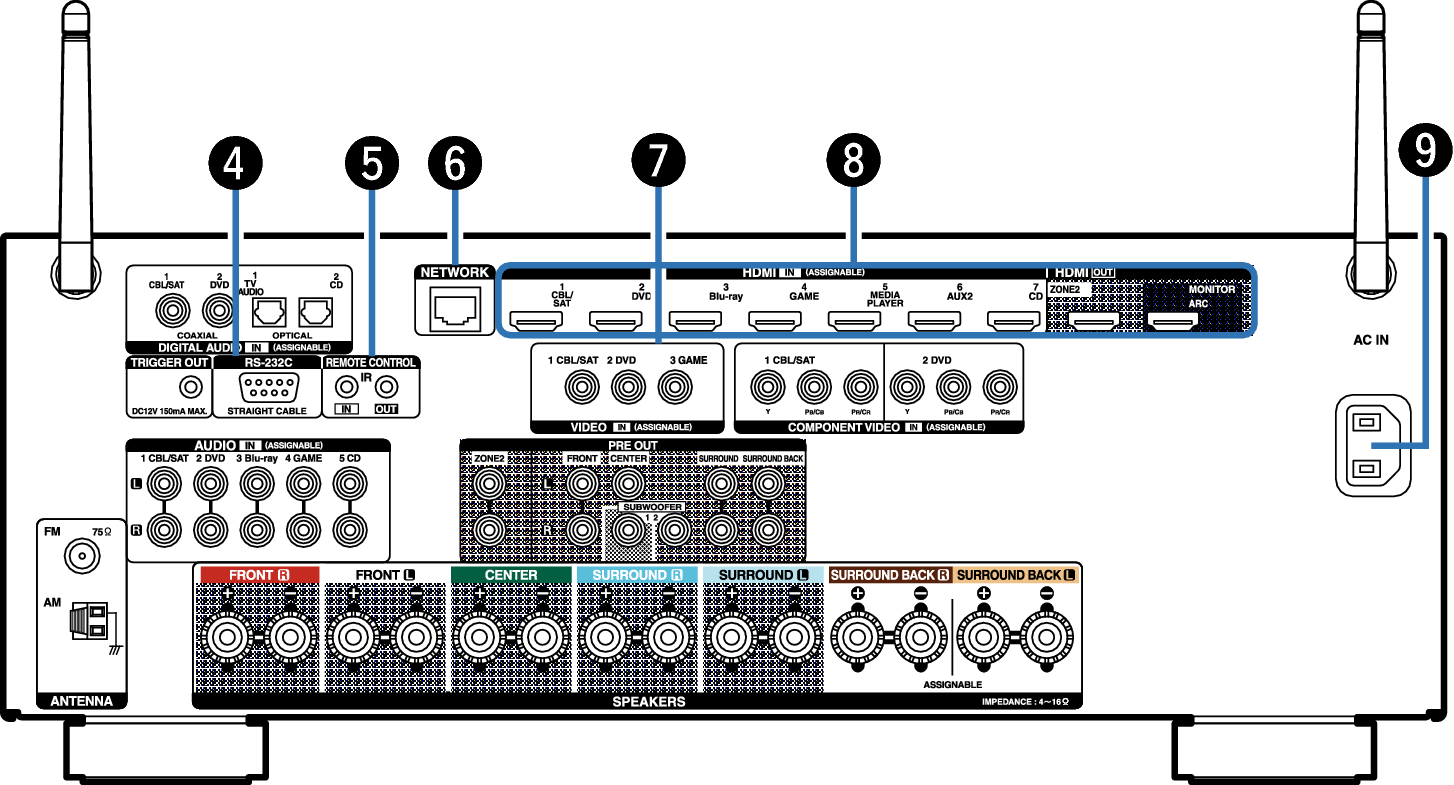

Digitalaudio-Anschlüsse (DIGITAL AUDIO)
Ermöglichen den Anschluss von mit digitalen Audioanschlüssen ausgestatteten Geräten.
RS-232C-Anschluss
Ermöglicht die Verbindung von Geräten zur Heimautomationssteuerung, die mit RS-232C-Anschlüssen ausgestattet sind. Weitere Informationen zur seriellen Steuerung dieses Geräts finden Sie in der Bedienungsanleitung der Heimautomationssteuerung.
Führen Sie zuvor den unten beschriebenen Vorgang aus.
Schalten Sie dieses Gerät ein.
Schalten Sie dieses Gerät über die externe Steuerung aus.
Überprüfen Sie, ob sich das Gerät im Standby-Modus befindet.
REMOTE CONTROL-Buchsen
Ermöglichen den Anschluss von Infrarotempfängern/-sendern, um dieses Gerät und externe Geräte aus einem anderen Raum bedienen zu können. Link
NETWORK-Anschluss
Zum Anschließen eines LAN-Kabels, wenn die Verbindung über ein kabelgebundenes LAN-Netzwerk hergestellt wird. Link
Video-Anschlüsse (VIDEO)
Ermöglichen den Anschluss von mit Video-Anschlüssen ausgestatteten Geräten.
HDMI-Anschlüsse
Ermöglichen den Anschluss von mit HDMI-Anschlüssen ausgestatteten Geräten.
Wechselstromeingang (AC IN)
Schließen Sie hier das Netzkabel an. Link

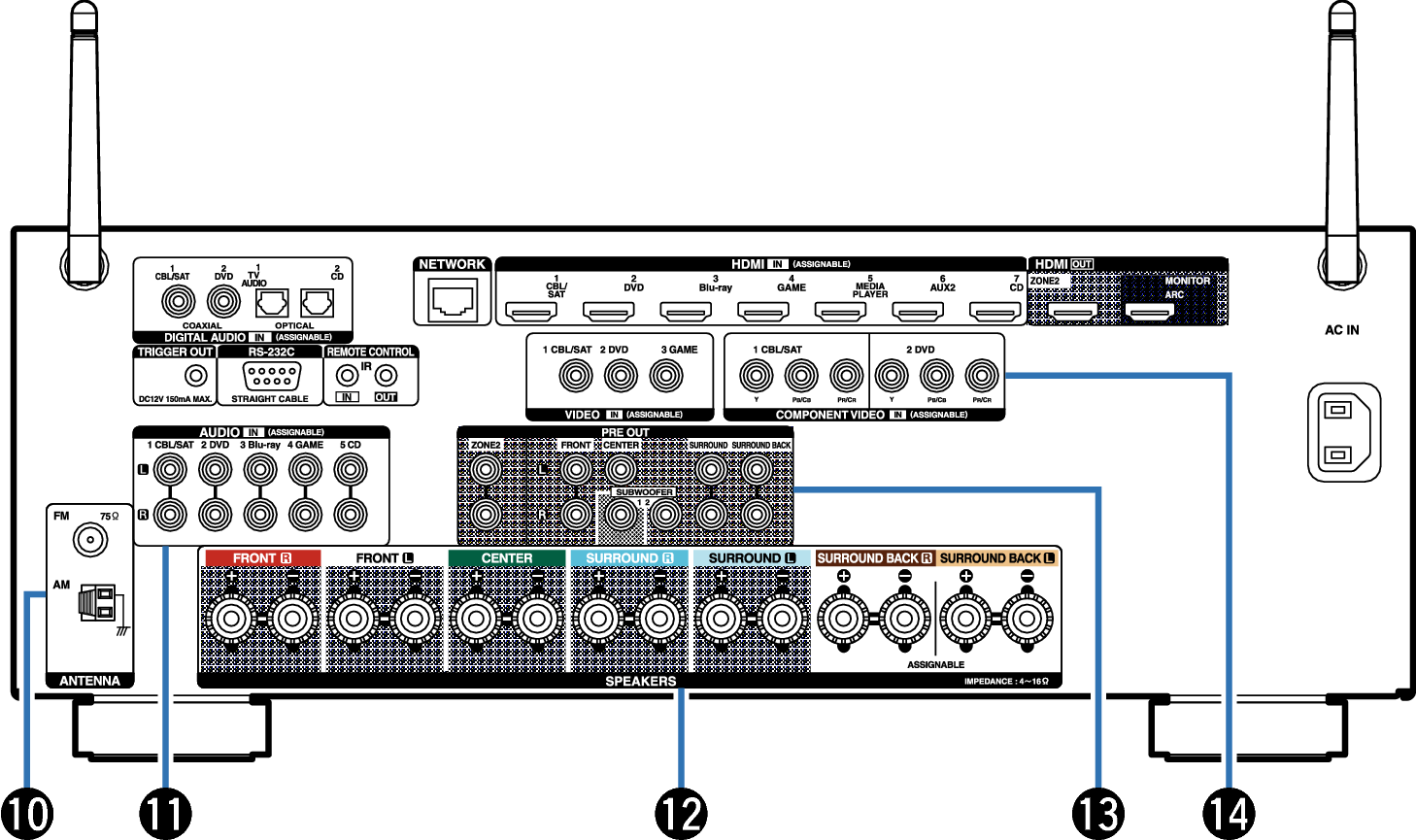

Anschluss für die UKW/MW-Antenne (ANTENNA)
Ermöglicht den Anschluss von UKW-Antennen und MW-Rahmenantennen. Link
Analoge Audioanschlüsse (AUDIO)
Ermöglichen den Anschluss von mit analogen Audioanschlüssen ausgestatteten Geräten.
Lautsprecheranschlüsse (SPEAKERS)
Ermöglichen den Anschluss von Lautsprechern. Link
PRE OUT-Anschlüsse
Ermöglichen den Anschluss eines Subwoofers mit integriertem Verstärker oder eines externen Leistungsverstärkers.
Component Video-Anschlüsse (COMPONENT VIDEO)
Ermöglichen den Anschluss von mit Component Video-Anschlüssen ausgestatteten Geräten.
HINWEIS
Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite. Elektrostatische Entladung könnte das Gerät beschädigen.
