Luidsprekerconfiguratie en instellingen “Verst. Toewijzen”
Dit toestel heeft een ingebouwde 7-kanaals stroomversterker. Naast het standaard 5.1-kanaals systeem, kunnen verschillende luidsprekersystemen worden geconfigureerd door de instellingen voor “Verst. Toewijzen” te wijzigen volgens de toepassing, zoals 7.1-kanaals systemen, bi-amp-aansluitingen en 2-kanaals systemen voor multizone-weergave. koppeling
Voer de “Verst. Toewijzen”-instellingen uit voor het aantal kamers en de te installeren luidsprekers. koppeling
|
Weergave luidspreker en zone |
De bedieningsmodus instellen (“Verst. Toewijzen”) |
Bladzijde aansluitingen |
|
|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
||
|
5.1-kanaals |
2-kanaals (pre-out) |
Kan worden ingesteld in alle “Verst. Toewijzen”-modi. |
|
|
7.1-kanaals (surround achter) |
2-kanaals (pre-out) |
Surround Back (Standaard) |
|
|
7.1-kanaals (voor hoog) |
2-kanaals (pre-out) |
Front Height |
|
|
7.1-kanaals (boven voor) |
2-kanaals (pre-out) |
Top Front |
|
|
7.1-kanaals (boven midden) |
2-kanaals (pre-out) |
Top Middle |
|
|
7.1-kanaals (voorluidspreker Dolby Atmos Enabled) |
2-kanaals (pre-out) |
Front Dolby |
|
|
7.1-kanaals (surroundluidspreker Dolby Atmos Enabled) |
2-kanaals (pre-out) |
Surround Dolby |
|
|
5.1-kanaals (bi-Amp aansluiting voor voorluidspreker) |
2-kanaals (pre-out) |
Bi-Amp |
|
|
5.1-kanaals + voorluidspreker van tweede eenheid |
2-kanaals (pre-out) |
Front B |
|
|
5.1-kanaals |
2-kanaals (luidsprekeruitgang) |
ZONE2 |
|
De geluidsmodus die kan worden geselecteerd, verschilt afhankelijk van de luidsprekerconfiguratie. Zie “Relatie tussen geluidsmodi en kanaaluitgang” koppeling voor de ondersteunde geluidsmodi.
Standaardconfiguratie en aansluiting

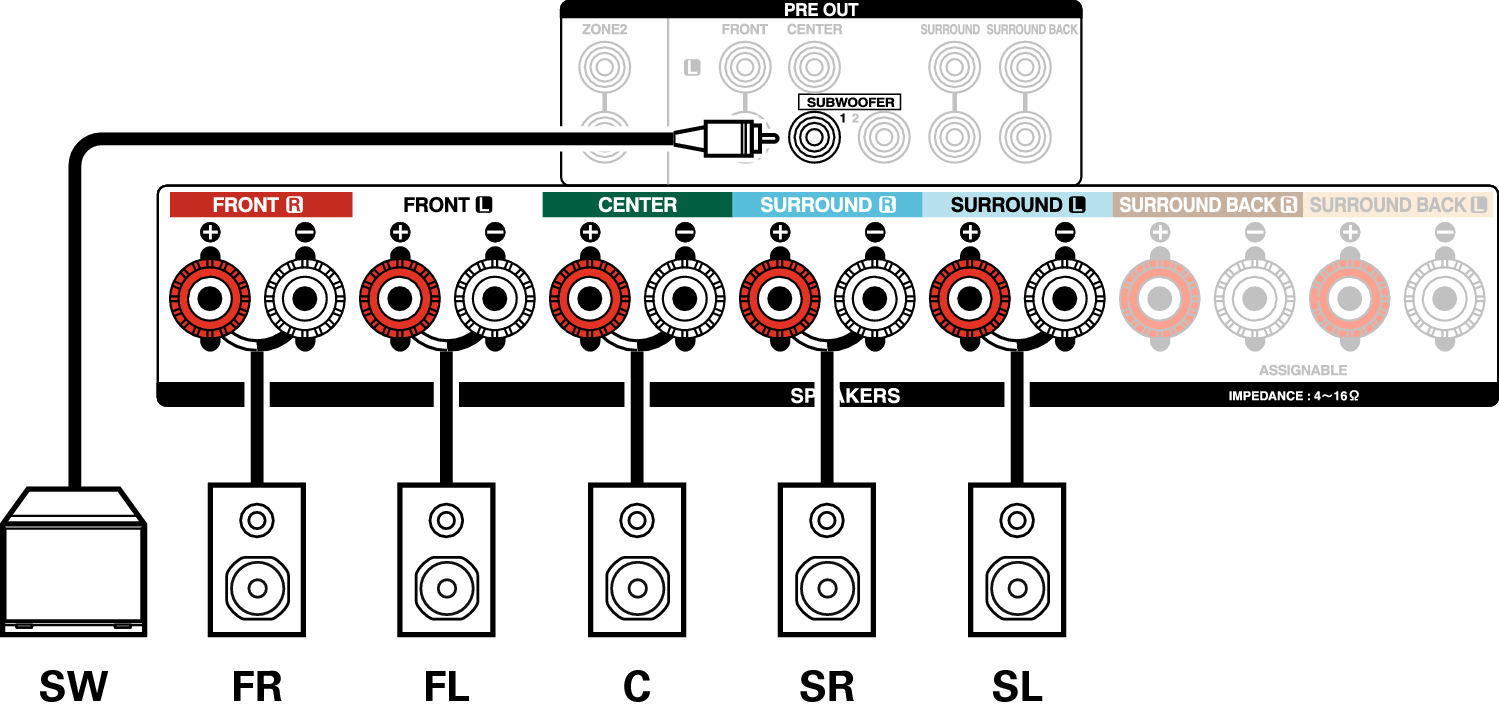

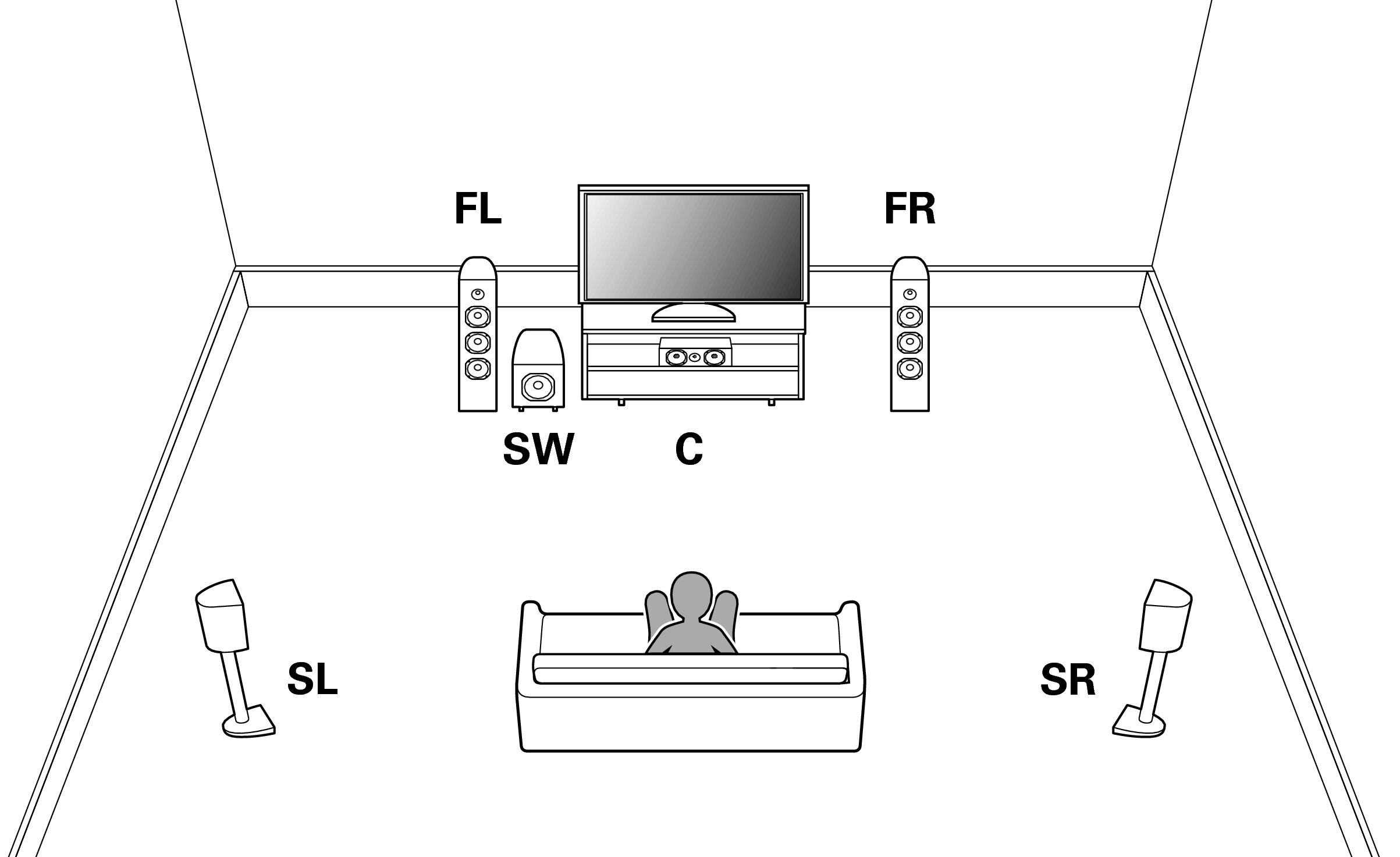

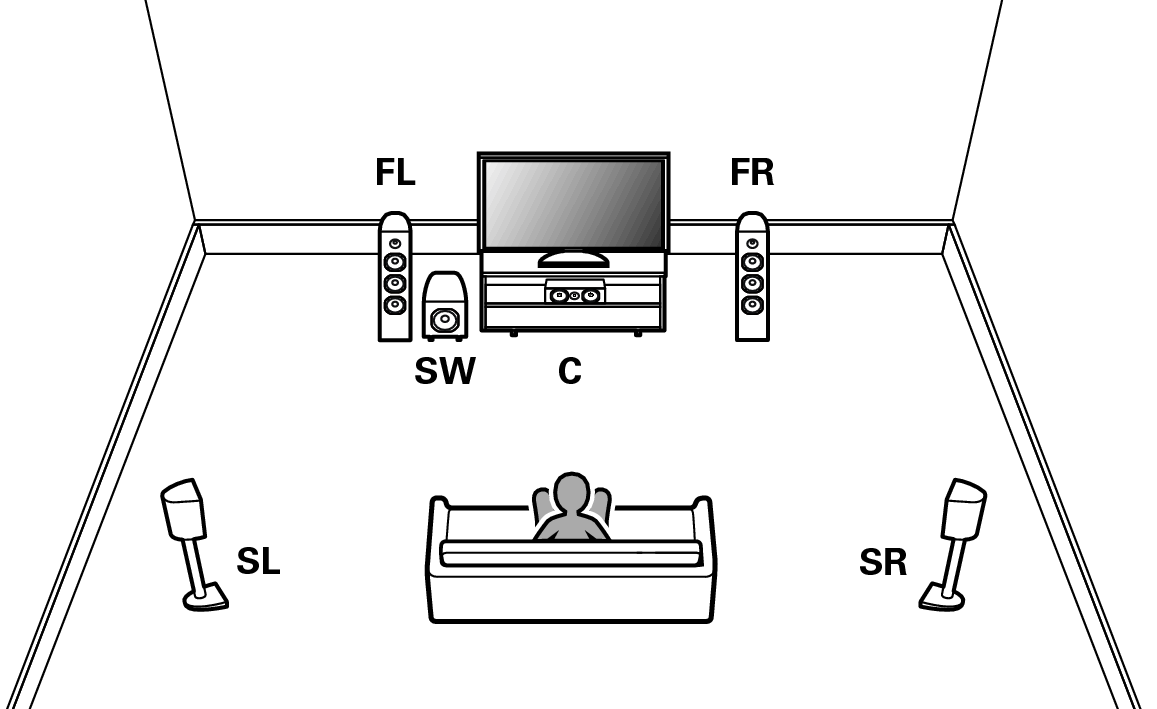

5.1-kanaals
Dit wordt gebruikt voor een standaard 5.1-kanaals surroundsysteem.

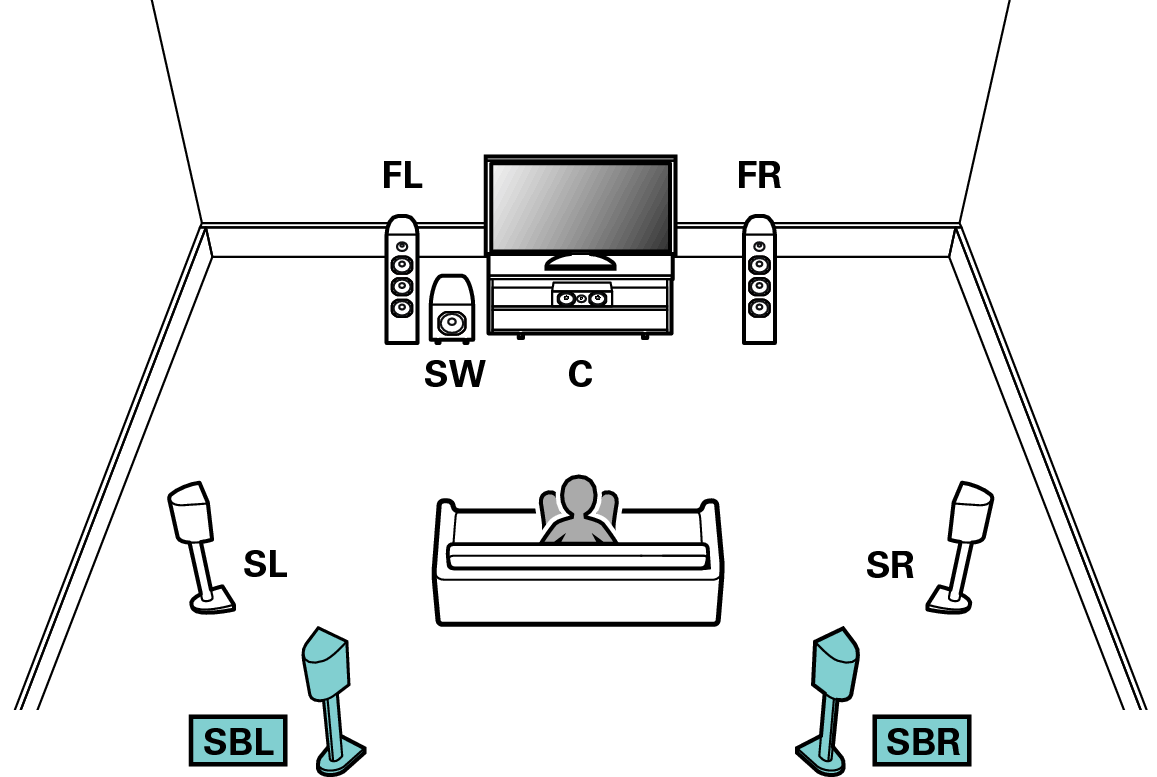

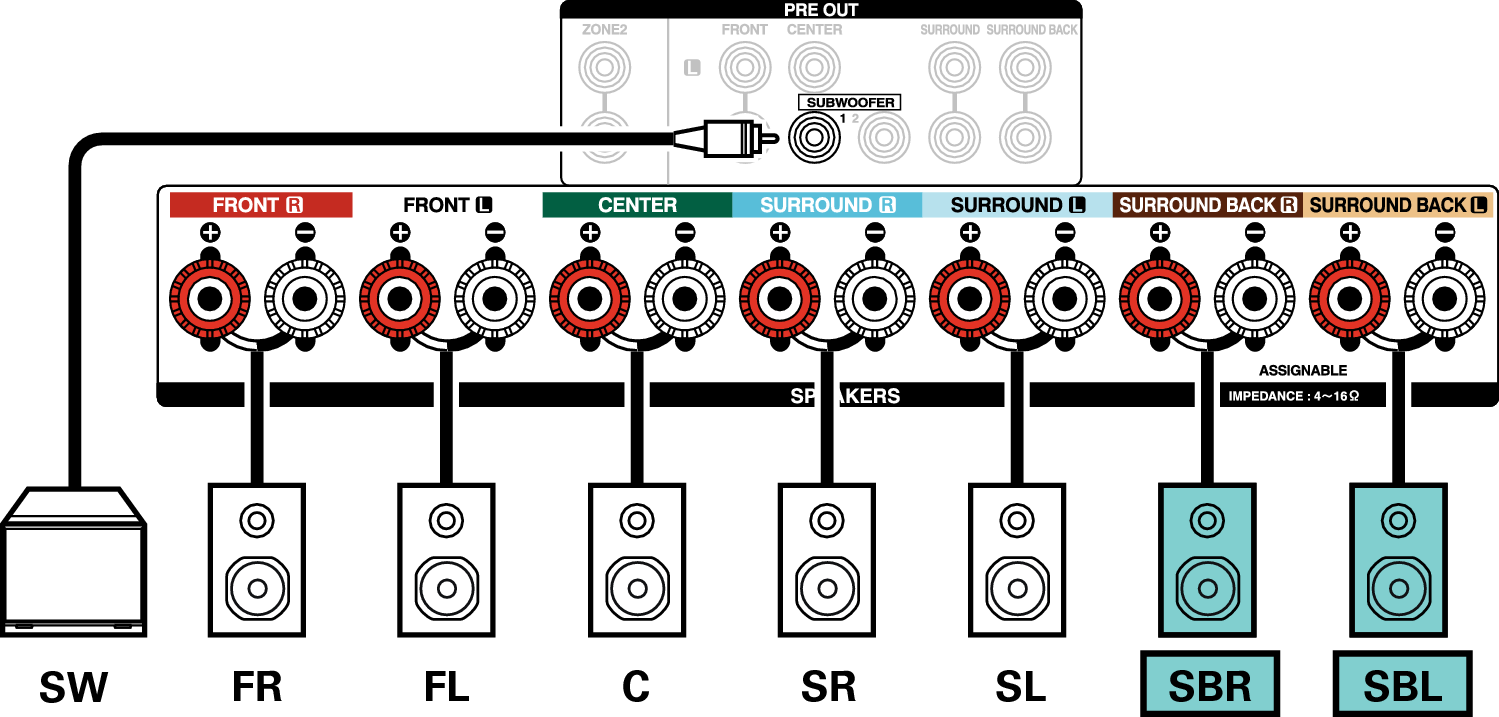

7.1-kanaals (surround achter)
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met surround achter-luidsprekers.
Wanneer u één signaal surround achterluidspreker gebruikt, sluit u deze aan op de SURROUND BACK L-aansluiting.

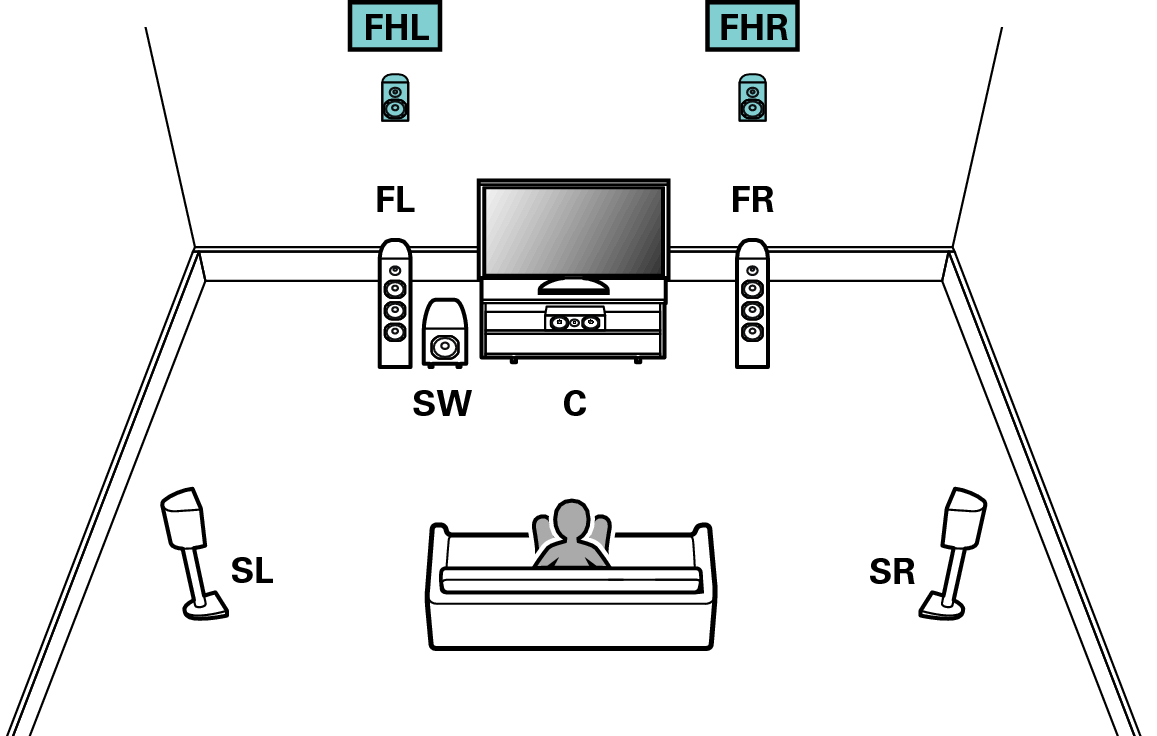

7.1-kanaals (voor hoog)
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met voorluidsprekers hoog.

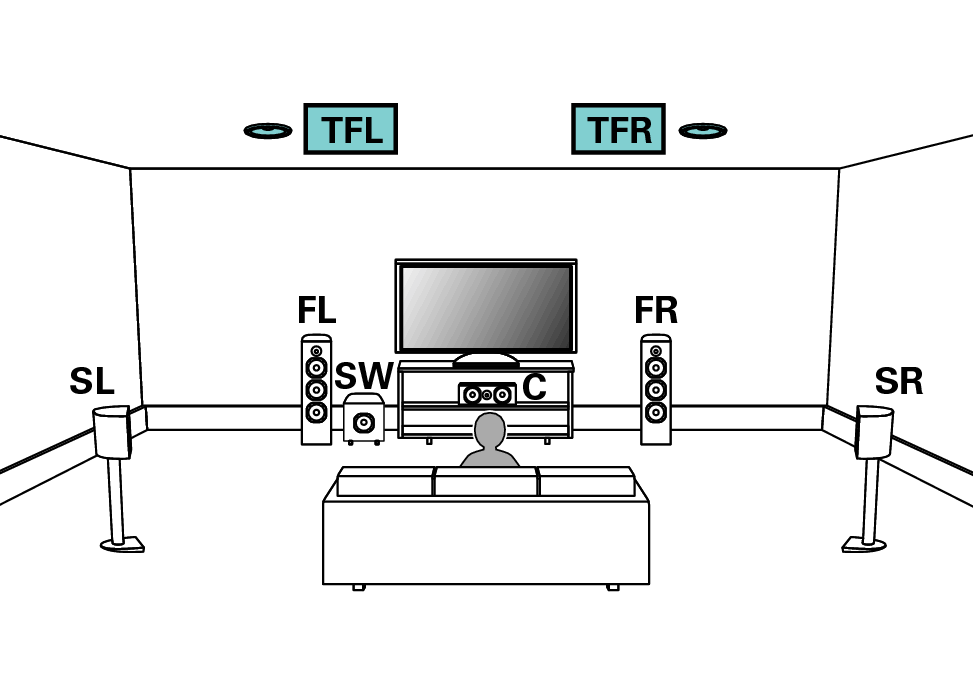

7.1-kanaals (boven voor)
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met voorluidsprekers boven.

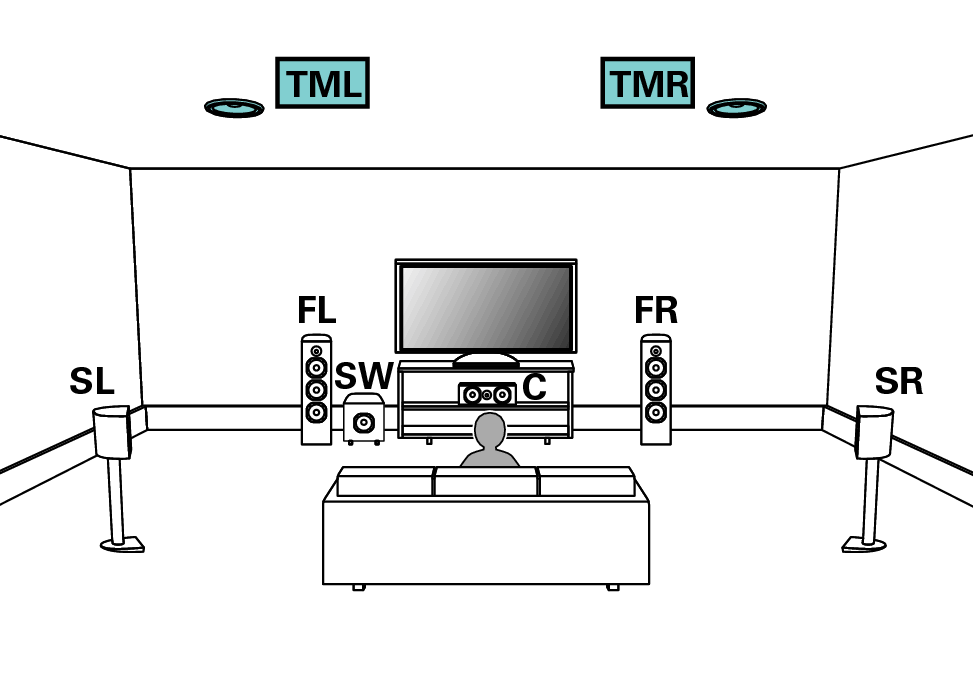

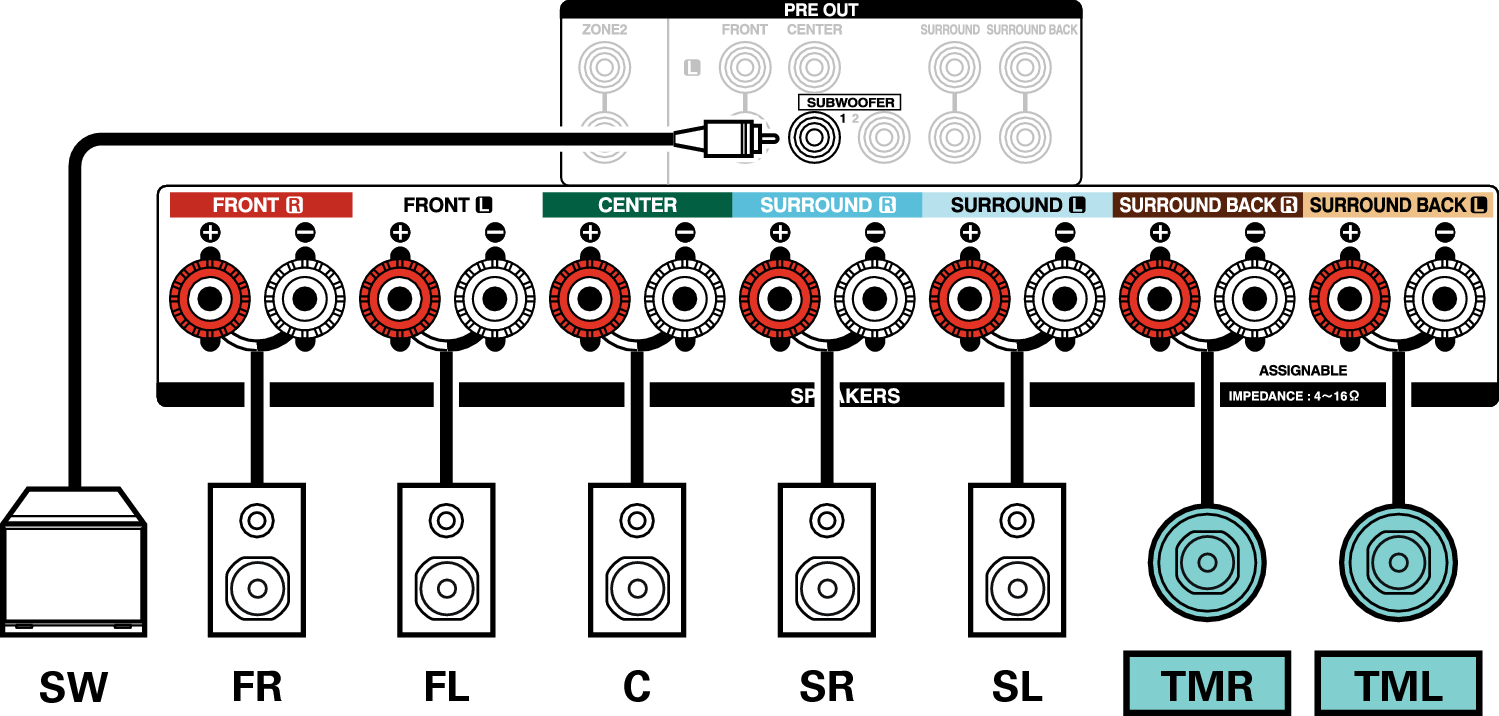

7.1-kanaals (boven midden)
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met luidsprekers boven midden.

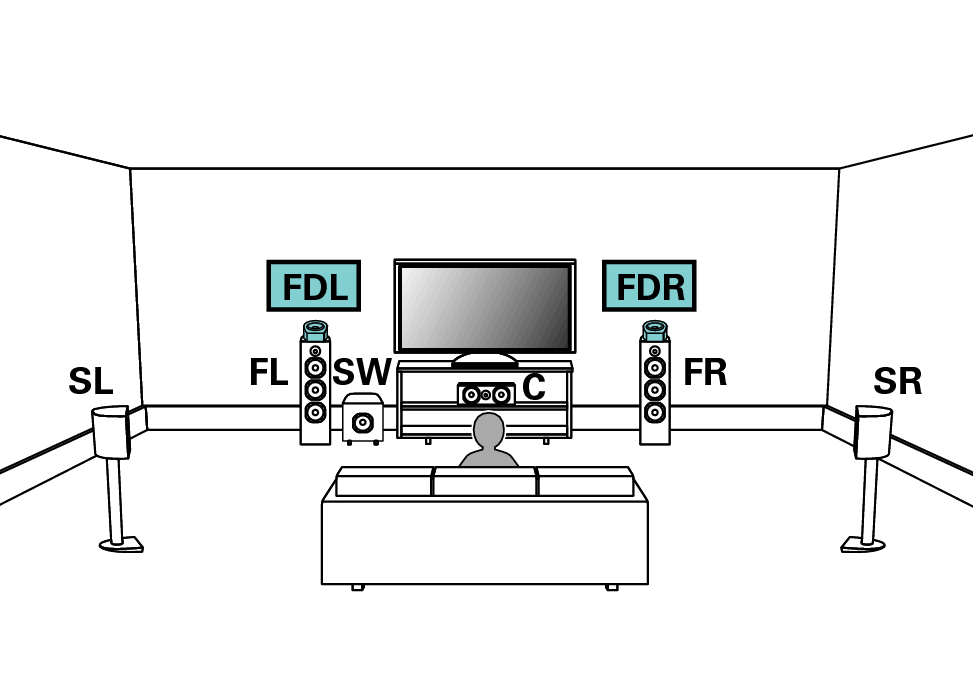

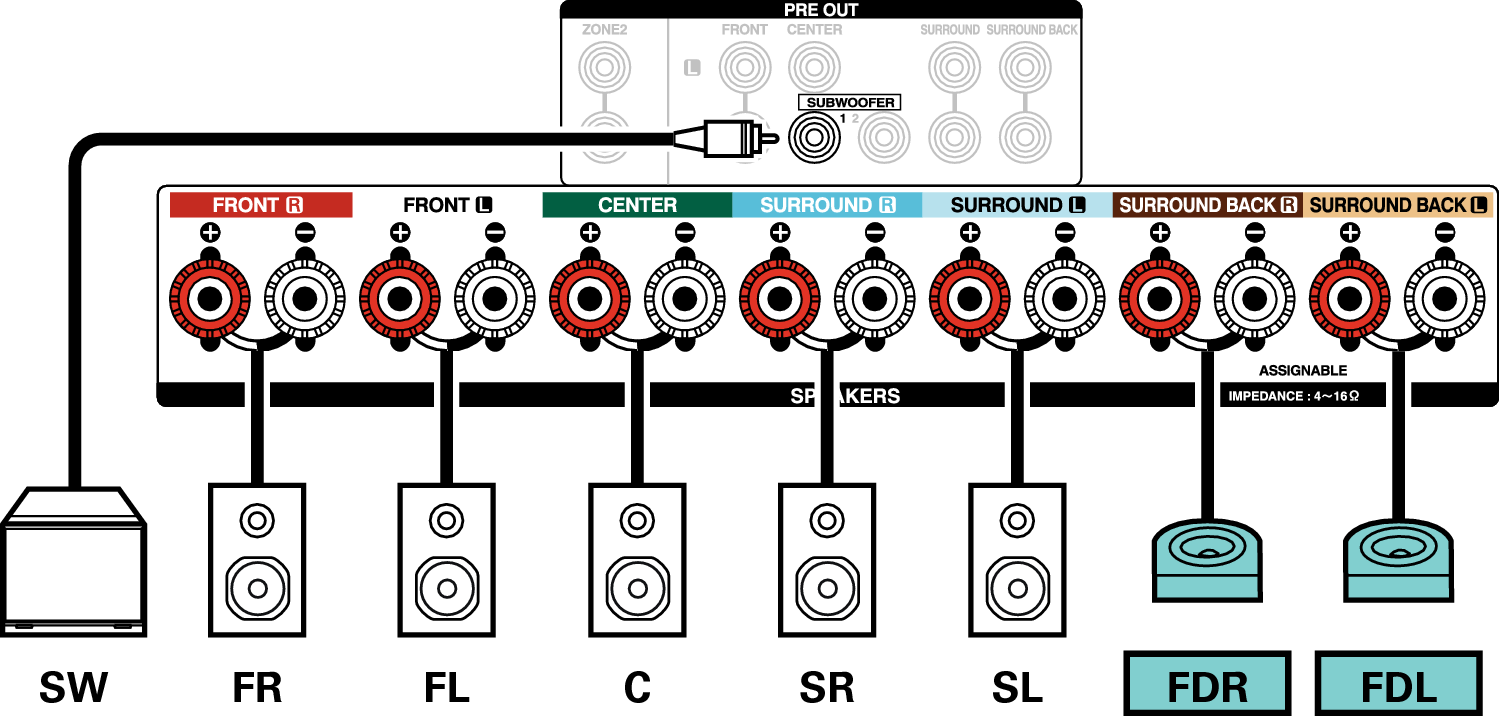

7.1-kanaals (voor Dolby Atmos Enabled)
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met Dolby Atmos Enabled voorluidsprekers.

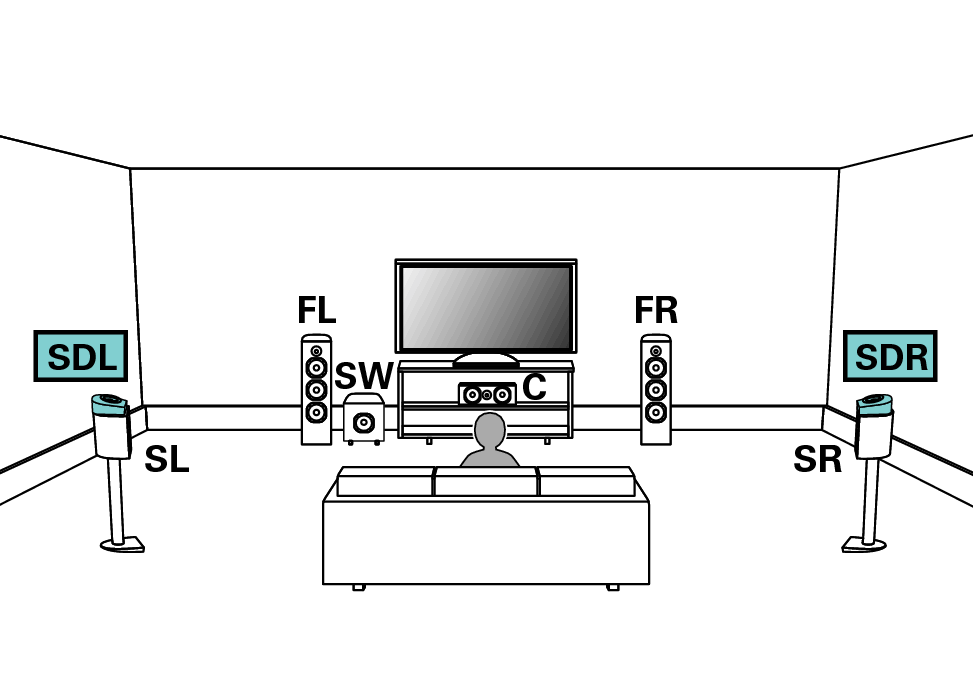

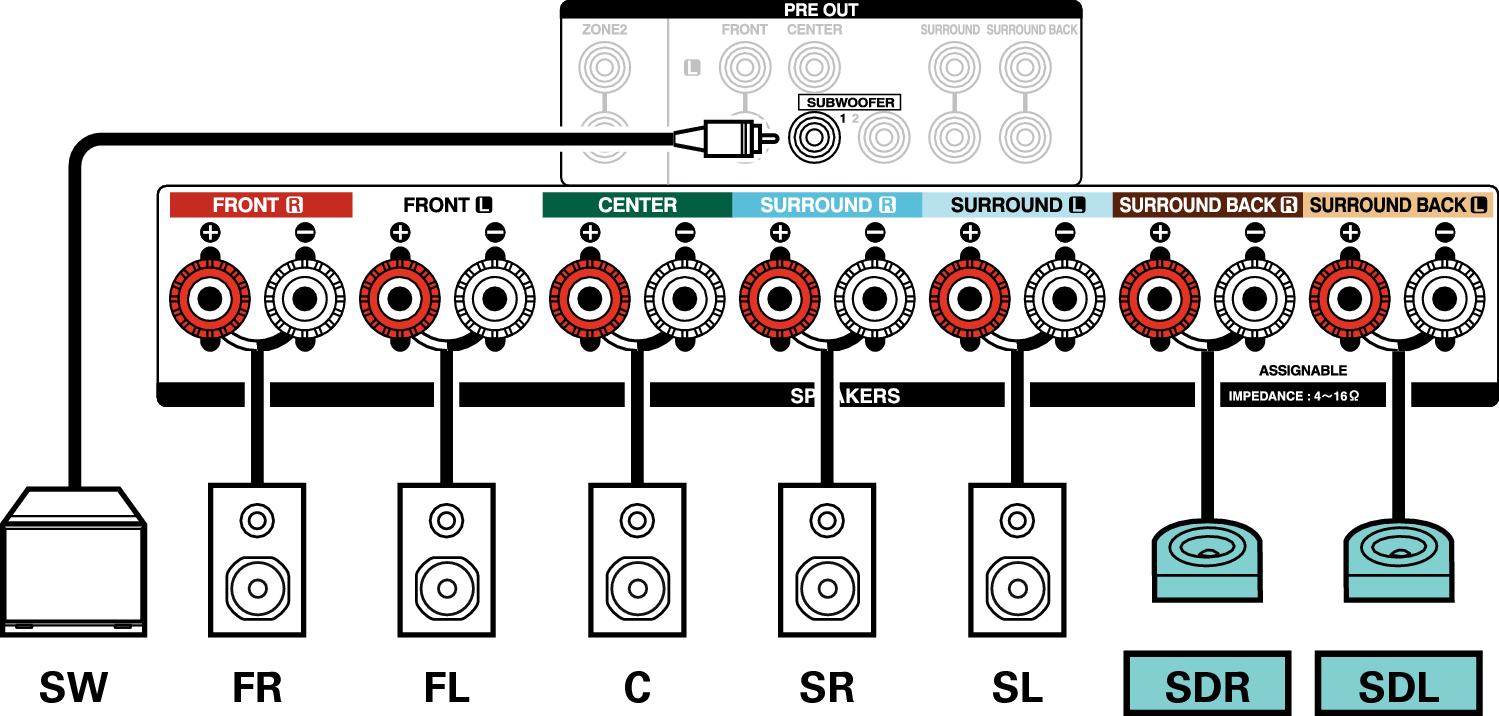

7.1-kanaals (surround Dolby Atmos Enabled)
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met Dolby Atmos Enabled surround luidsprekers.
Toegepaste configuratie en aansluiting

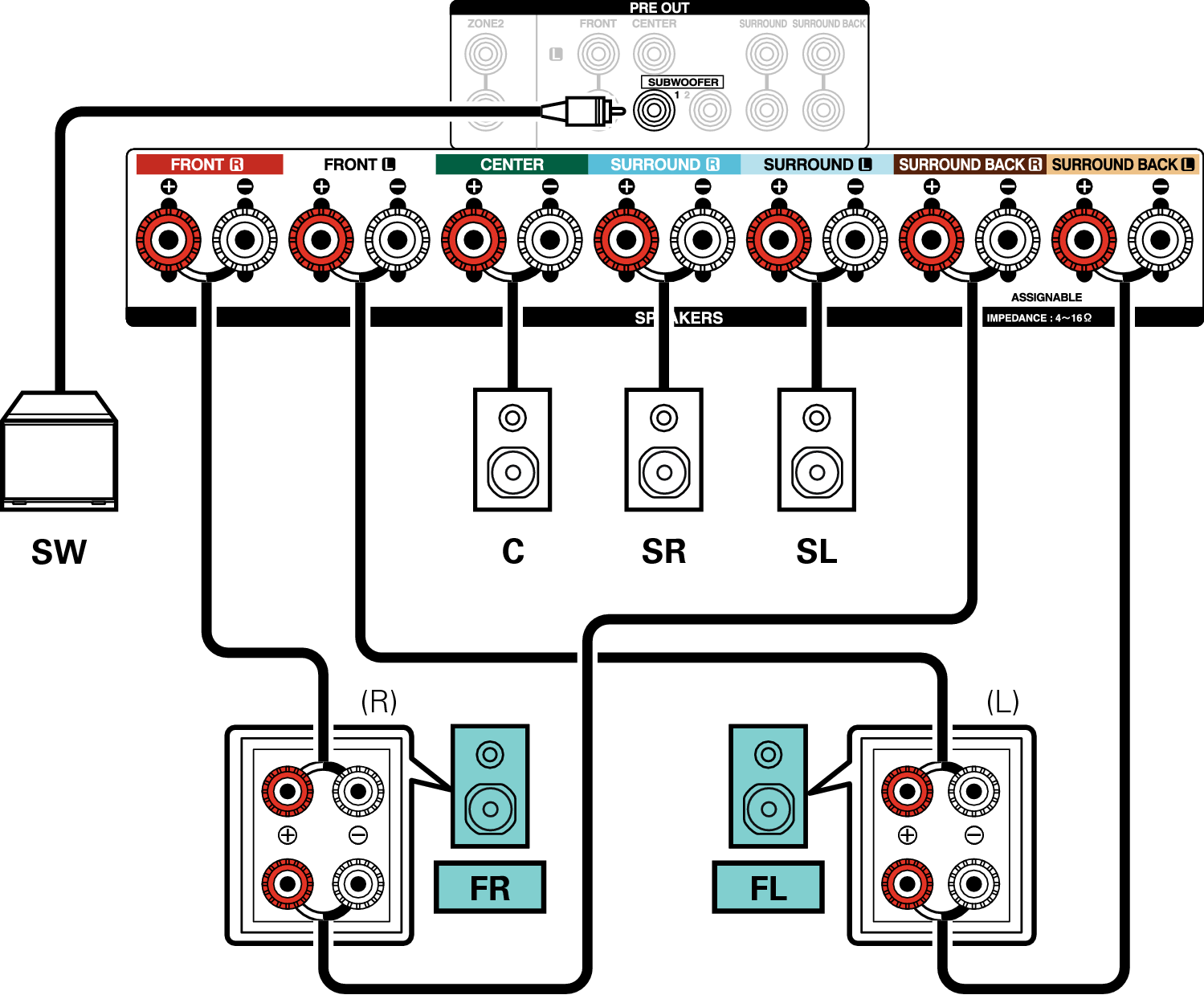

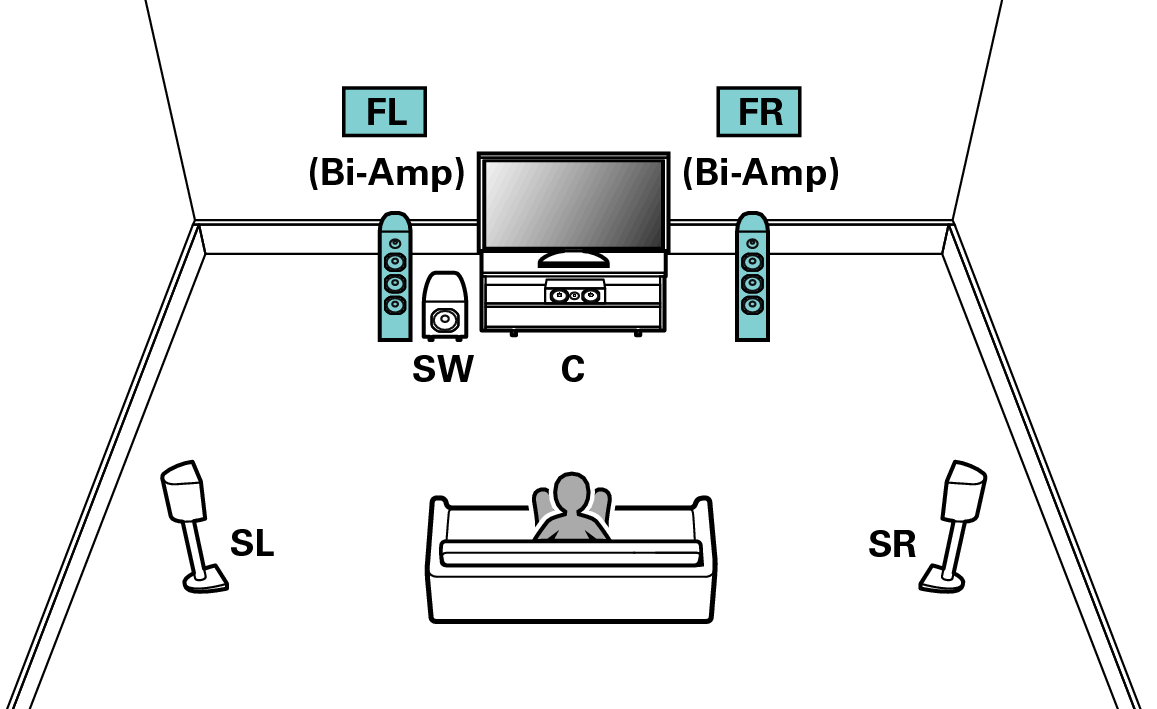

5.1-kanaals (bi-amp aansluiting van voorluidspreker)
Dit is een methode voor het aansluiten van afzonderlijke versterkers op de tweeteraansluitingen en wooferaansluitingen van de bi-amp-compatibele luidsprekers. Via deze aansluiting is EMF (stroom die wordt geretourneerd zonder te worden uitgevoerd) achteruit mogelijk vanaf de woofer voor stroming in de tweeter zonder de geluidskwaliteit te beïnvloeden, produceert een hogere geluidskwaliteit.
OPMERKING
Denk er, bij het maken van bi-amp aansluitingen, aan de zekering of het snoer tussen de wooferaansluiting van de luidspreker en de tweeteraansluitingen te verwijderen.

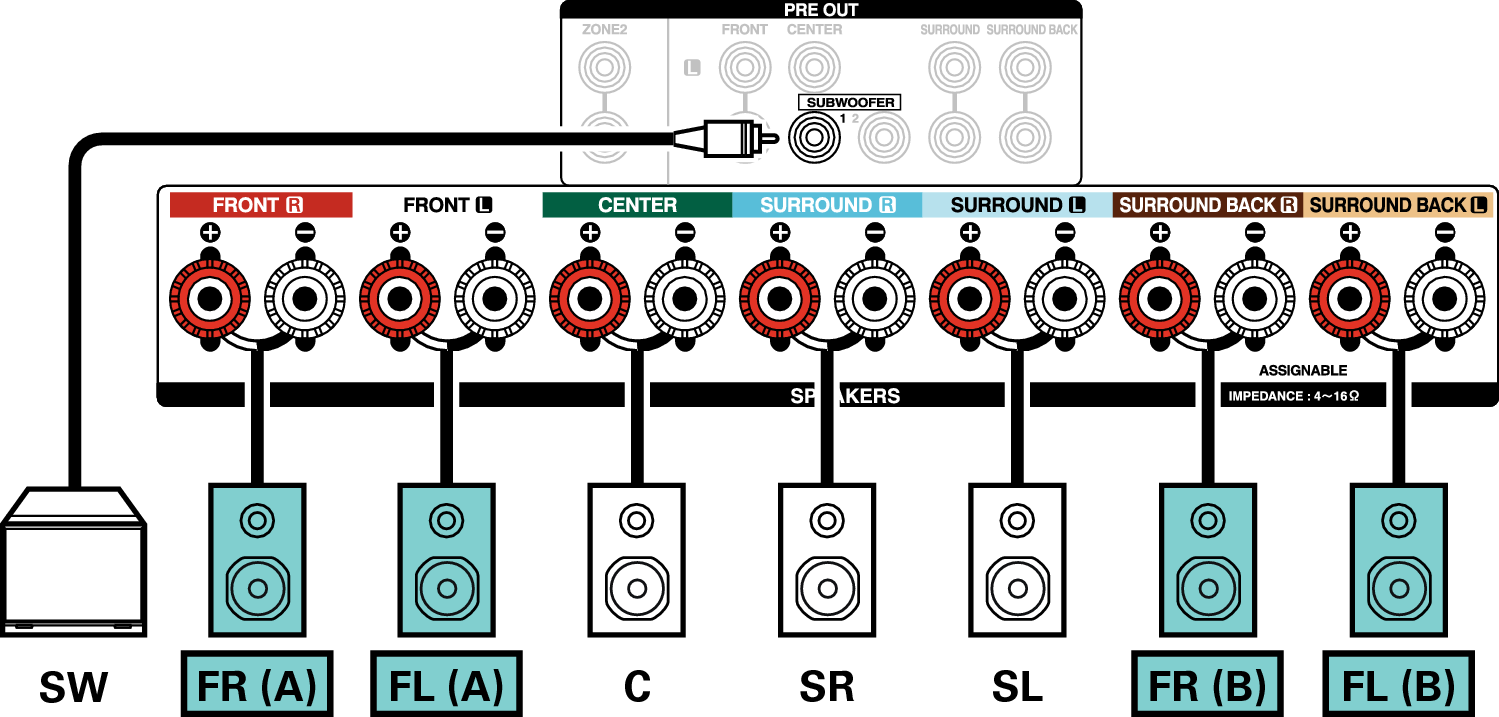

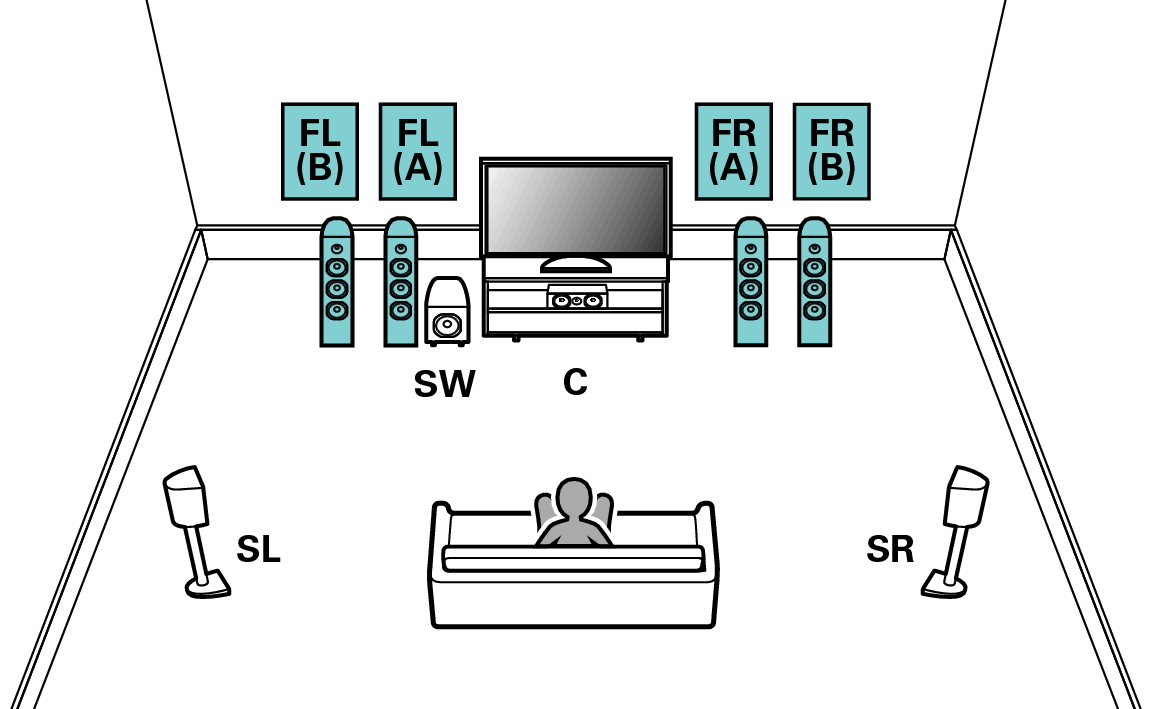

5.1-kanaals + voorluidspreker van tweede eenheid
Via dit systeem kan de weergave worden geschakeld tussen de voorluidsprekers A en B zoals gewenst.

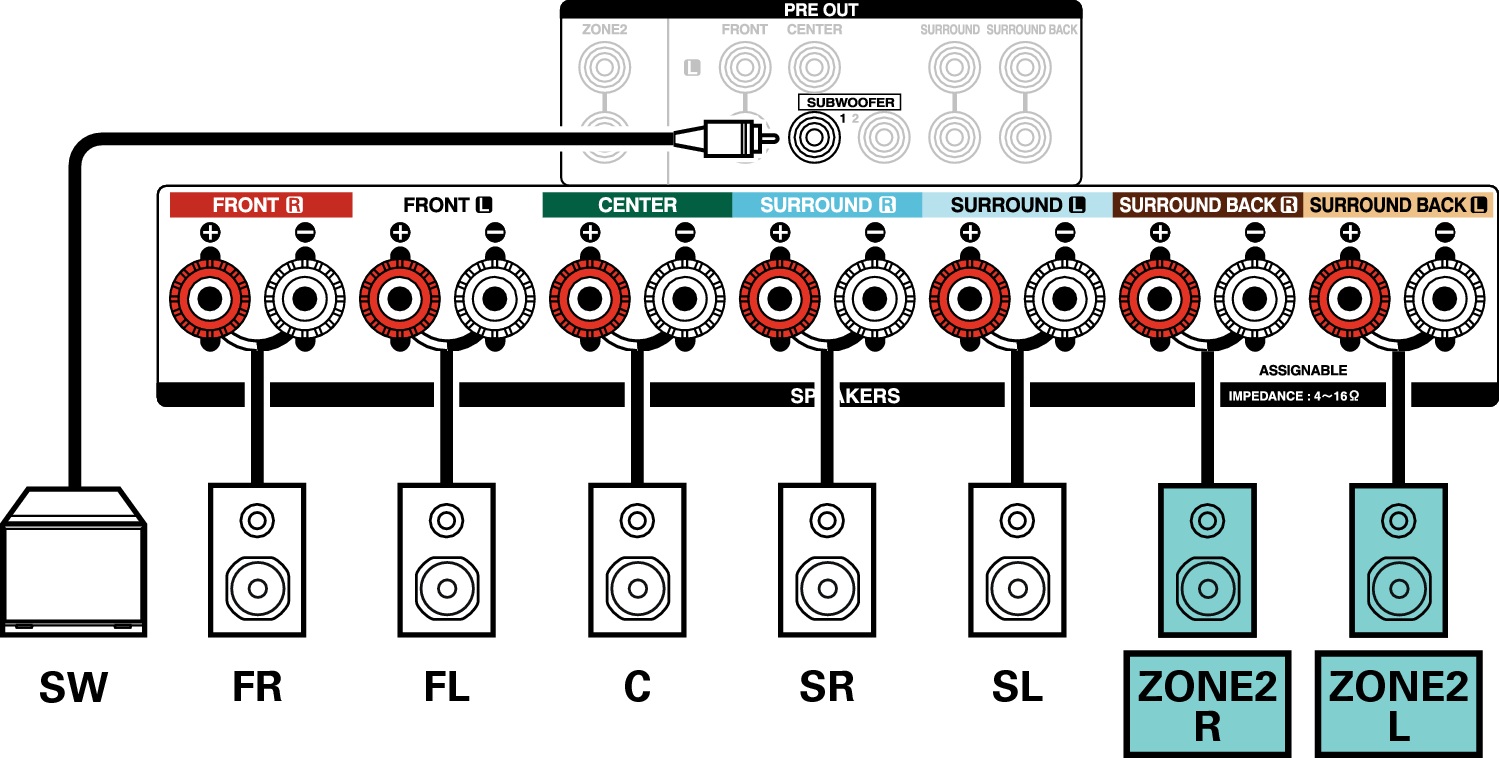

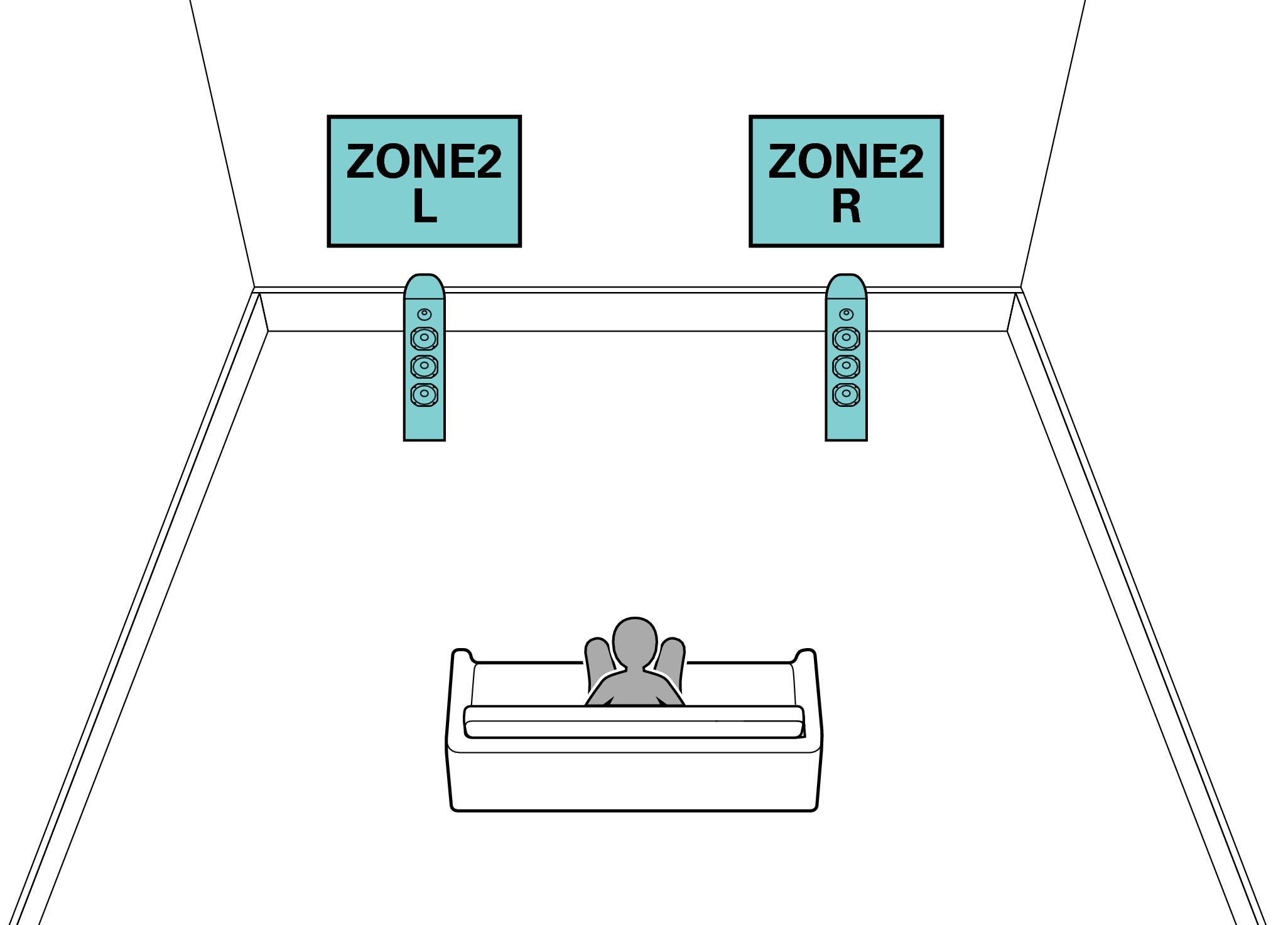

5.1-kanaals (MAIN ZONE) + 2-kanaals (ZONE2)
Deze aansluitmethode vormt een 5.1-kanaals luidsprekersysteem in de MAIN ZONE en een 2-kanaals systeem in ZONE2.
|
MAIN ZONE |
 |
|
ZONE2 |
 |

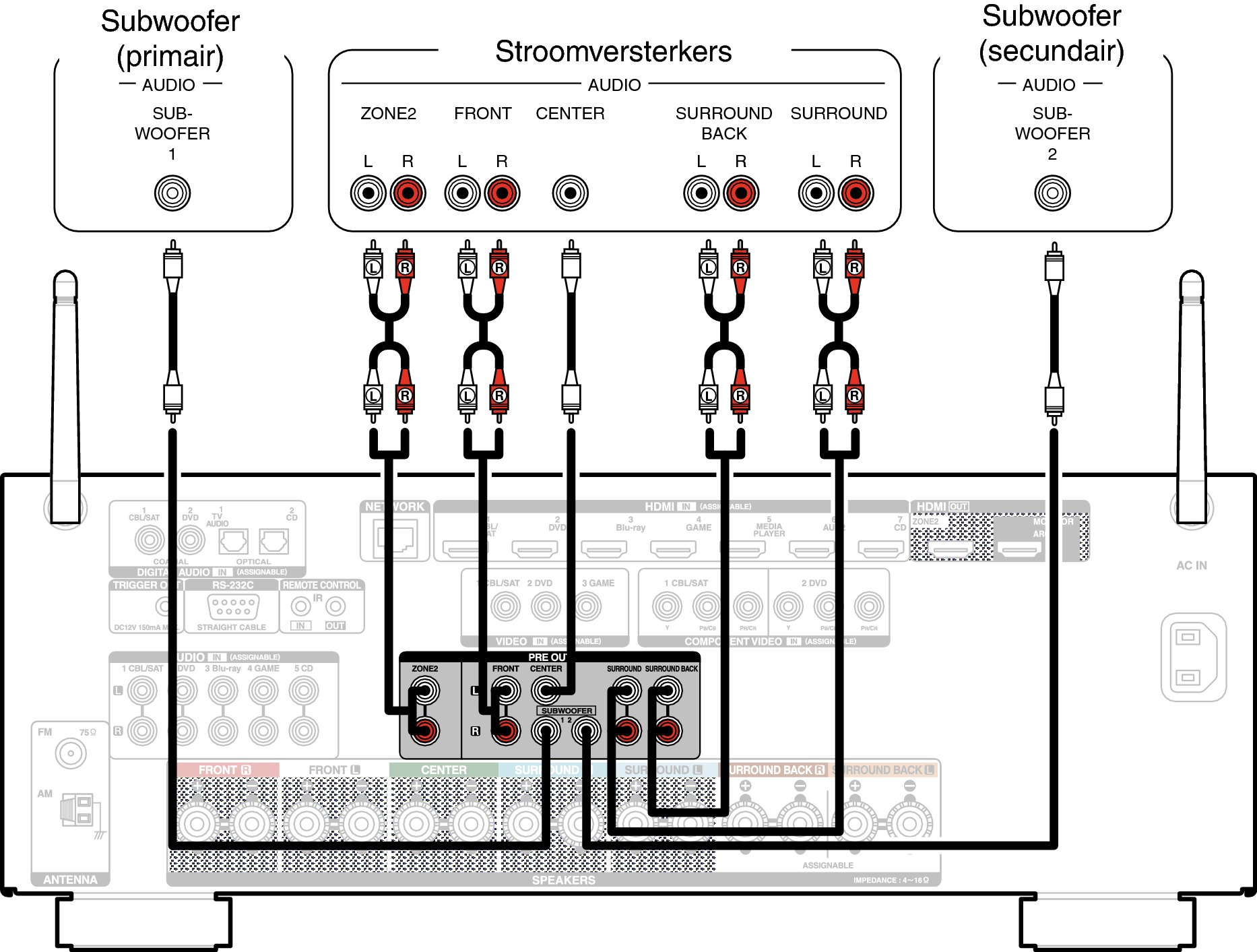

Een externe voedingsversterker aansluiten
U kunt dit toestel gebruiken als een voorversterker door een externe stroomversterker aan te sluiten op de PRE OUT-aansluitingen. Door het toevoegen van een stroomversterker aan elk kanaal, kan de echtheid van het geluid verder worden verbeterd.
Selecteer de aansluiting die u wilt gebruiken en sluit het apparaat aan.
Wanneer u slechts één surround achterluidspreker gebruikt, sluit u deze aan op de L-aansluiting voor het linkerkanaal.
