Högtalarkonfiguration och “Först.tilldelning”-inställningar
Den här enheten har en inbyggd 7-kanalig effektförstärkare. Utöver ett vanligt 5.1-kanaligt system kan en mängd olika högtalarsystem konfigureras genom att ändra “Först.tilldelning” länk-inställningarna till den tillämpning som önskas, till exempel 7.1-kanaligt system, anslutning till två förstärkare och 2-kanaligt system med uppspelning i flera zoner.
Utför “Först.tilldelning”-inställningarna i enlighet med antal rum och den högtalarkonfiguration som används. länk
Uppspelningshögtalare i varje zon |
Ställa in användningsläge (“Först.tilldelning”) |
Anslutningssidan |
||
---|---|---|---|---|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
5.1-kanalsuppspelning |
Används ej |
Används ej |
5.1 kan + ZON 2 |
|
7.1-kanalig uppspelning |
Används ej |
Används ej |
7.1 kan (Standard) |
|
9.1-kanalsuppspelning |
Används ej |
Används ej |
9.1 kan |
|
5.1-kanalig uppspelning (anslutning till två förstärkare för fronthögtalare) |
Används ej |
Används ej |
5.1 kan (Bi-Amp) |
|
7.1-kanalig uppspelning + 2-kanaliga högtalare för stereouppspelning |
Används ej |
Används ej |
7.1 kan/2 kan FRONT |
|
5.1-kanalig uppspelning + fronthögtalare på sekundär enhet |
Används ej |
Används ej |
5.1 kan + Front B |
|
5.1-kanalig uppspelning |
2 kanaler |
Används ej |
5.1 kan + ZON 2 |
|
5.1-kanalig uppspelning |
Används ej |
2 kanaler |
5.1 kan + ZON 3 |
|
5.1-kanalig uppspelning |
1 kanaler |
1 kanaler |
5.1 kan+ZON 2/3-MONO |
|
Dolby Atmos-uppspelning |
Används ej |
Används ej |
Dolby Atmos |
Uppgradera (Auro-3D)
Uppspelningshögtalare i varje zon |
Ställa in användningsläge (“Först.tilldelning”) |
Anslutningssidan |
||
---|---|---|---|---|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
Auro-3D |
Används ej |
Används ej |
Auro-3D |
Valbara ljudlägen beror på högtalarkonfigurationen. Läs i “Hur ljudlägen och kanalutgångar hänger ihop” länk för att veta vilka ljudlägen som stöds.
Följande sidor ger exempel på grundläggande anslutningar.
Standardkonfiguration och -anslutning

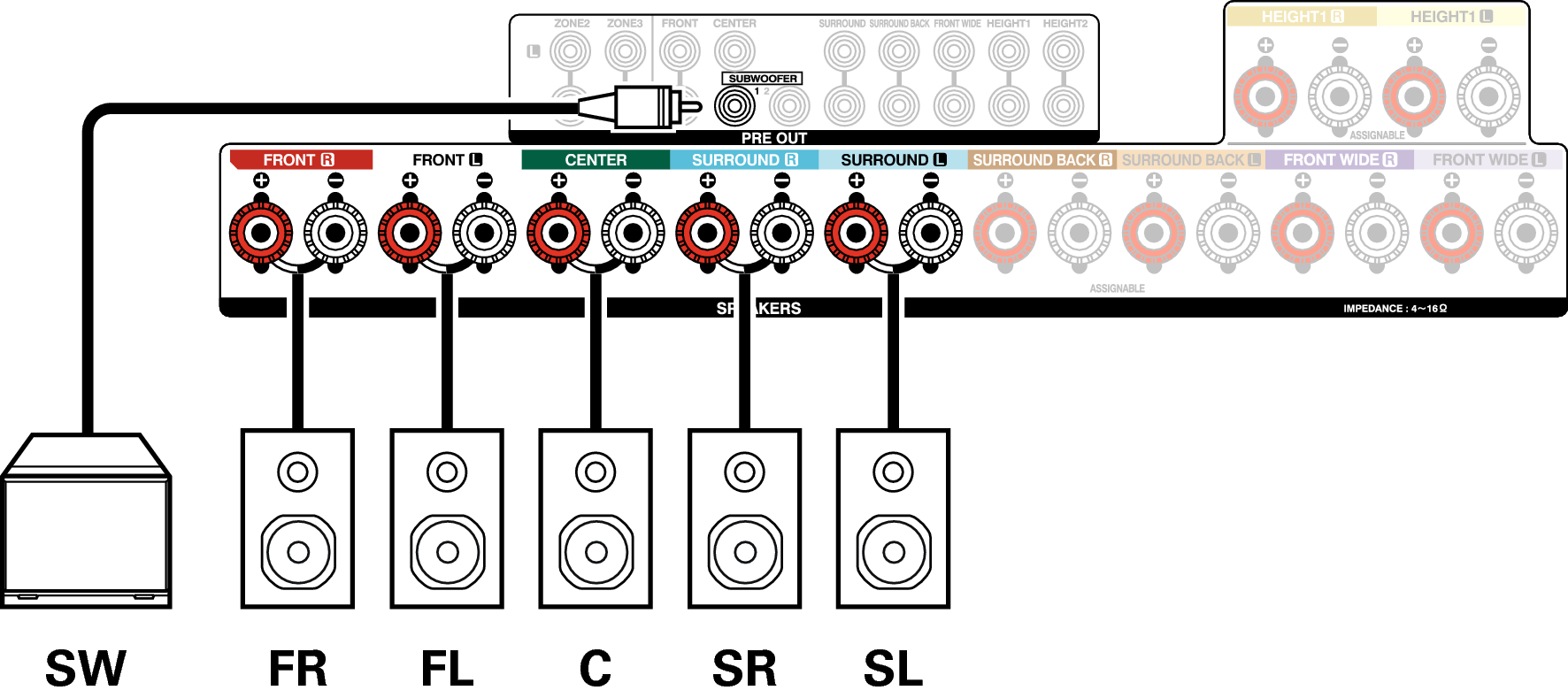

5.1-kanalsuppspelning

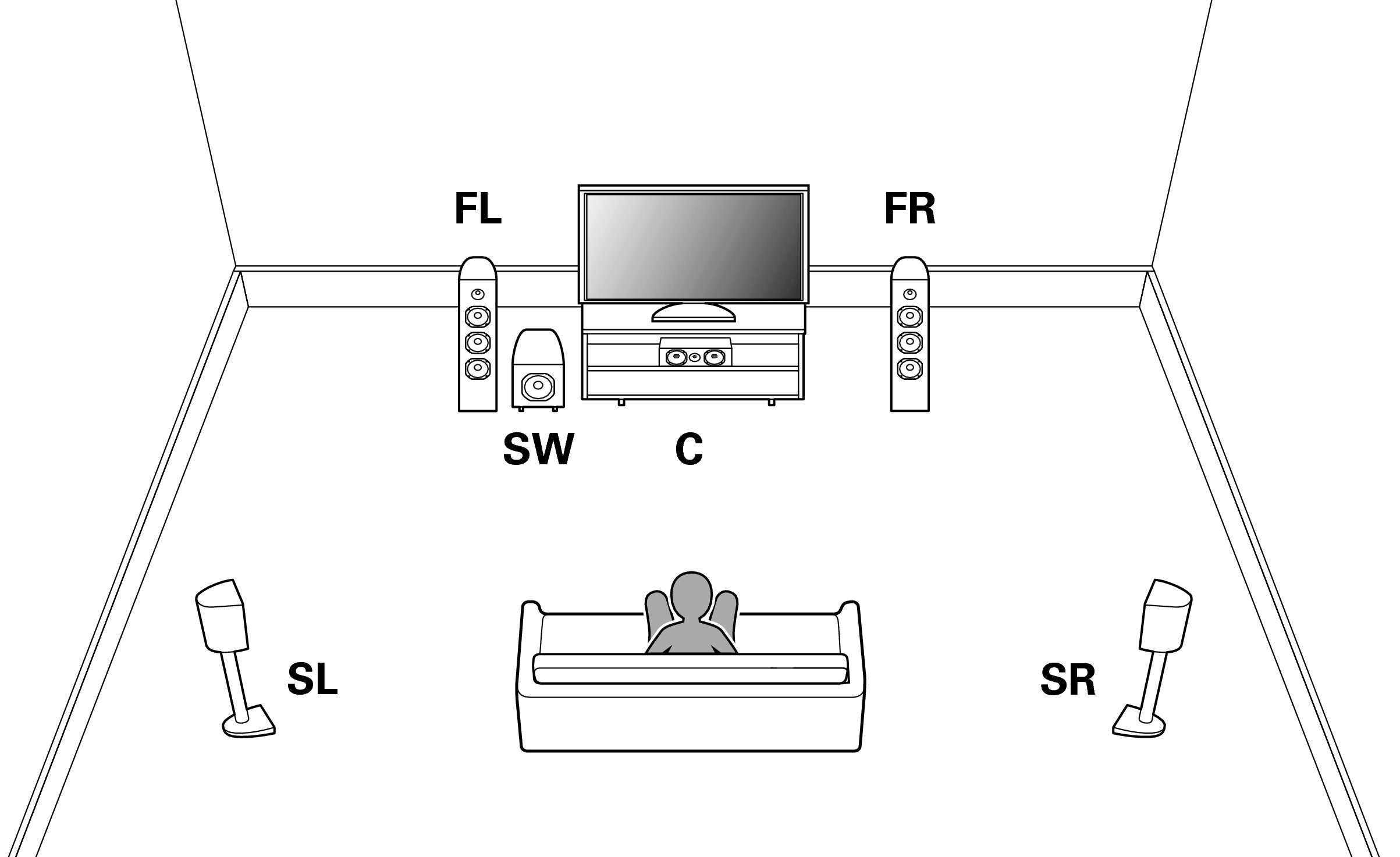

Då fungerar det som ett vanligt 5.1-kanaligt surroundsystem.
Avancerade anslutningar
7.1-kanalig uppspelning
System för 7.1-kanalig surrounduppspelning.
Du kan ansluta högtalare för upp till 11 kanaler till MAIN ZONE. Om du ansluter högtalare för 8 eller fler kanaler ändras utgångshögtalarna i enlighet med ingångssignalen och ljudläget.

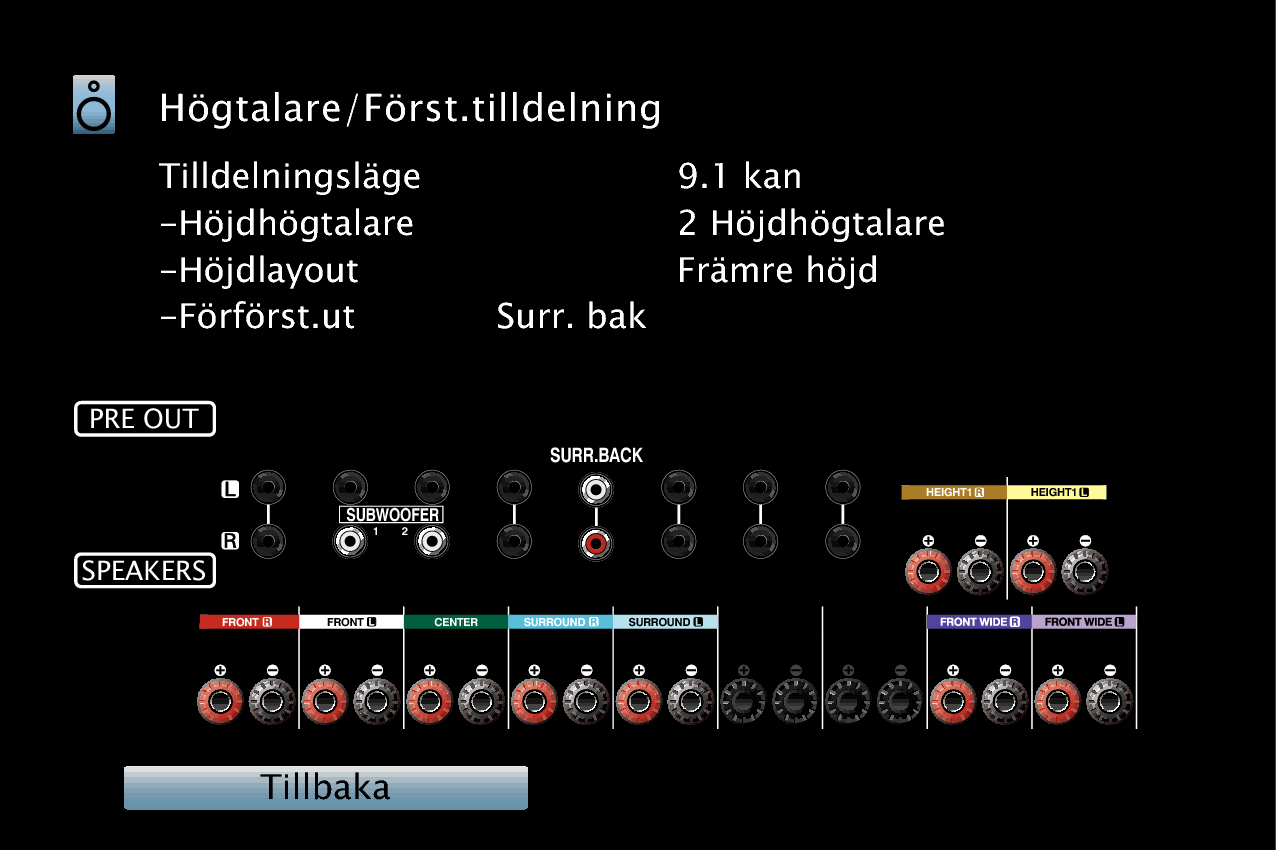

9.1-kanalig uppspelning
System för 9.1-kanalig surronduppspelning.

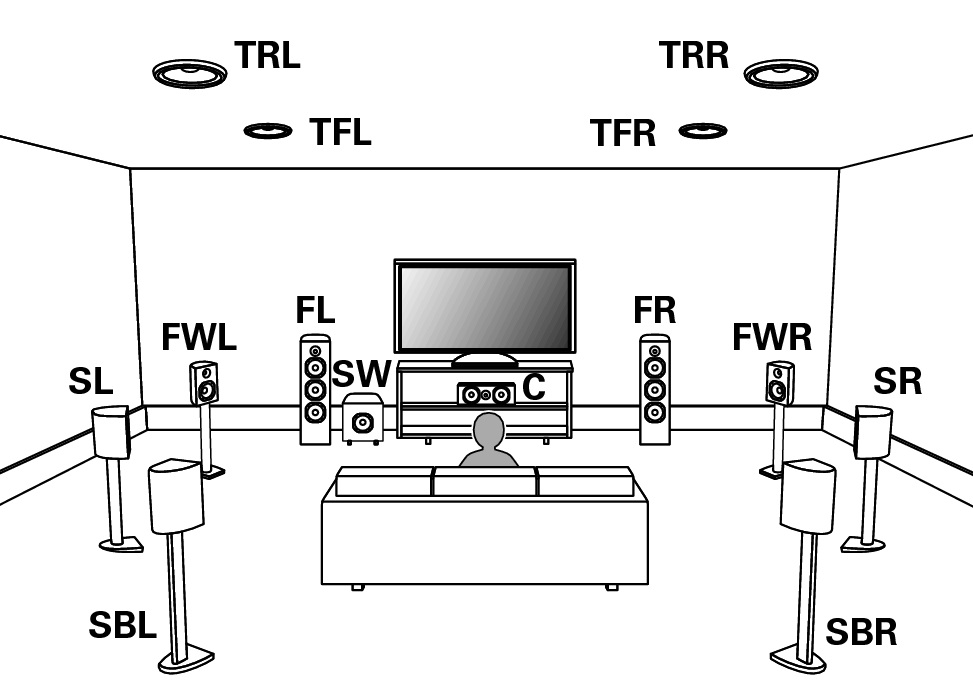

Du kan ansluta högtalare för upp till 13 kanaler till MAIN ZONE genom att använda en extern strömförstärkare. Om du ansluter högtalare för 10 eller fler kanaler ändras utgångshögtalarna i enlighet med ingångssignalen och ljudläget.

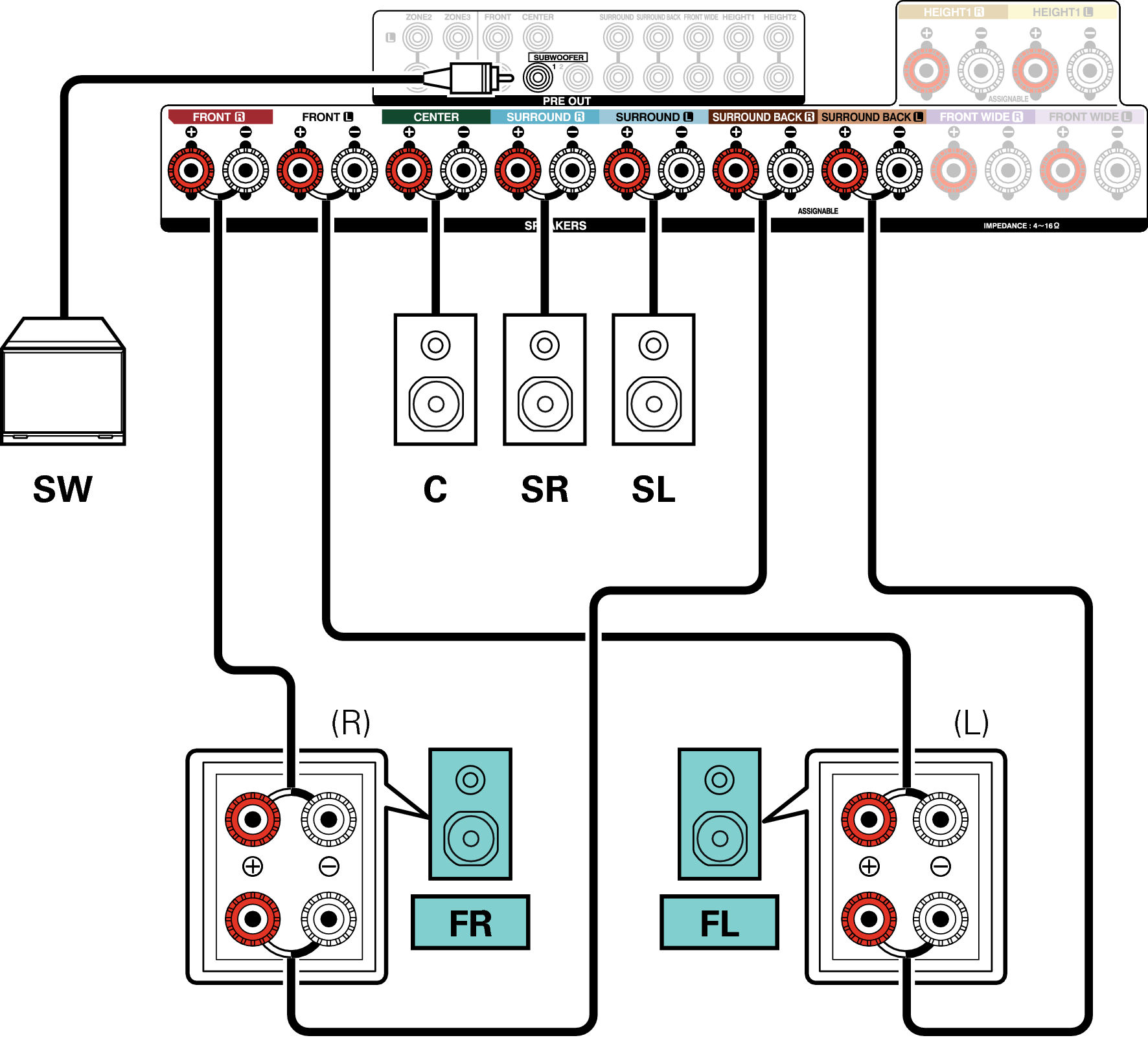

5.1-kanalig uppspelning (anslutning till två förstärkare för fronthögtalare)
Det här systemet spelar upp 5.1-kanaler. Du kan använda anslutningen till två förstärkare för fronthögtalarna. Anslutningen till två förstärkare ansluter olika förstärkare till diskant- och subwooferuttagen på en högtalare som stöder dubbla förstärkare. Med anslutningen tillåts EMF (ström som går tillbaka utan att höras) att flöda från subwoofern till diskanthögtalaren utan att ljudkvaliteten försämras. Istället förbättras ljudkvaliteten.
Se till att kortslutningsplattan eller kabeln mellan högtalarens woofer- och tweeterkontakter tas bort när bi-amp-anslutningen görs.
Exklusiv 7.1-kanalig uppspelning + 2-kanaliga uppspelningshögtalare
Du kan ansluta högtalare som endast används för 2-kanalig uppspelning, men även för direkt- eller stereoläge och högtalare som enbart används för 7.1-flerkanalig uppspelning. De högtalare som används enbart för flerkanalsuppspelning och de högtalare som används enbart för 2-kanalsuppspelning växlas automatiskt efter det surroundläge som används vid uppspelningen.
5.1-kanalig uppspelning + fronthögtalare på sekundär enhet

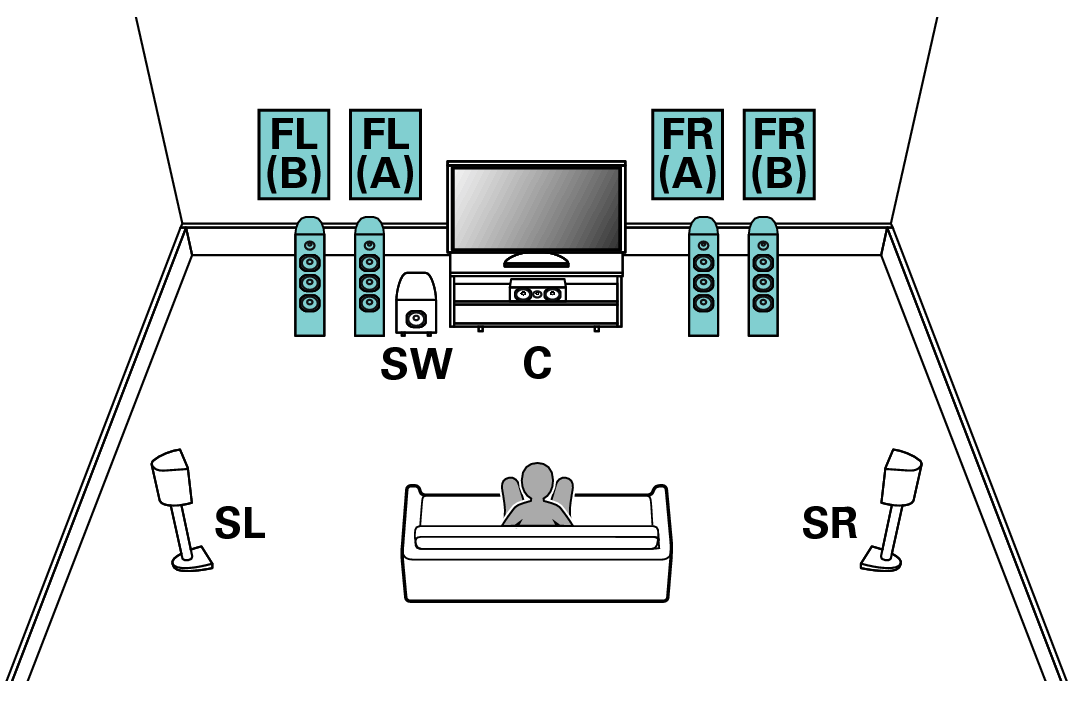

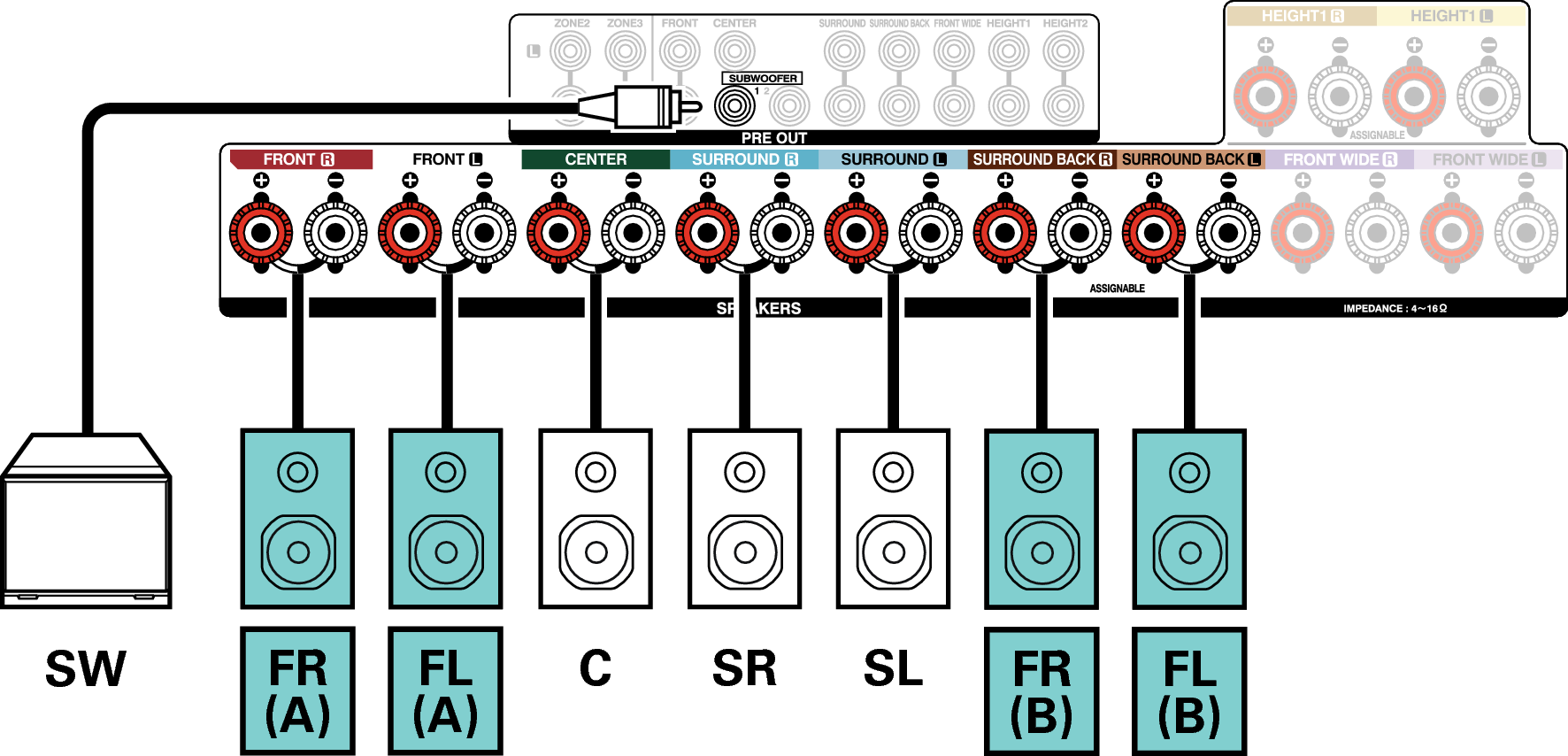

Med systemet kan du byta mellan att spela upp på fronthögtalare A eller B som du vill.

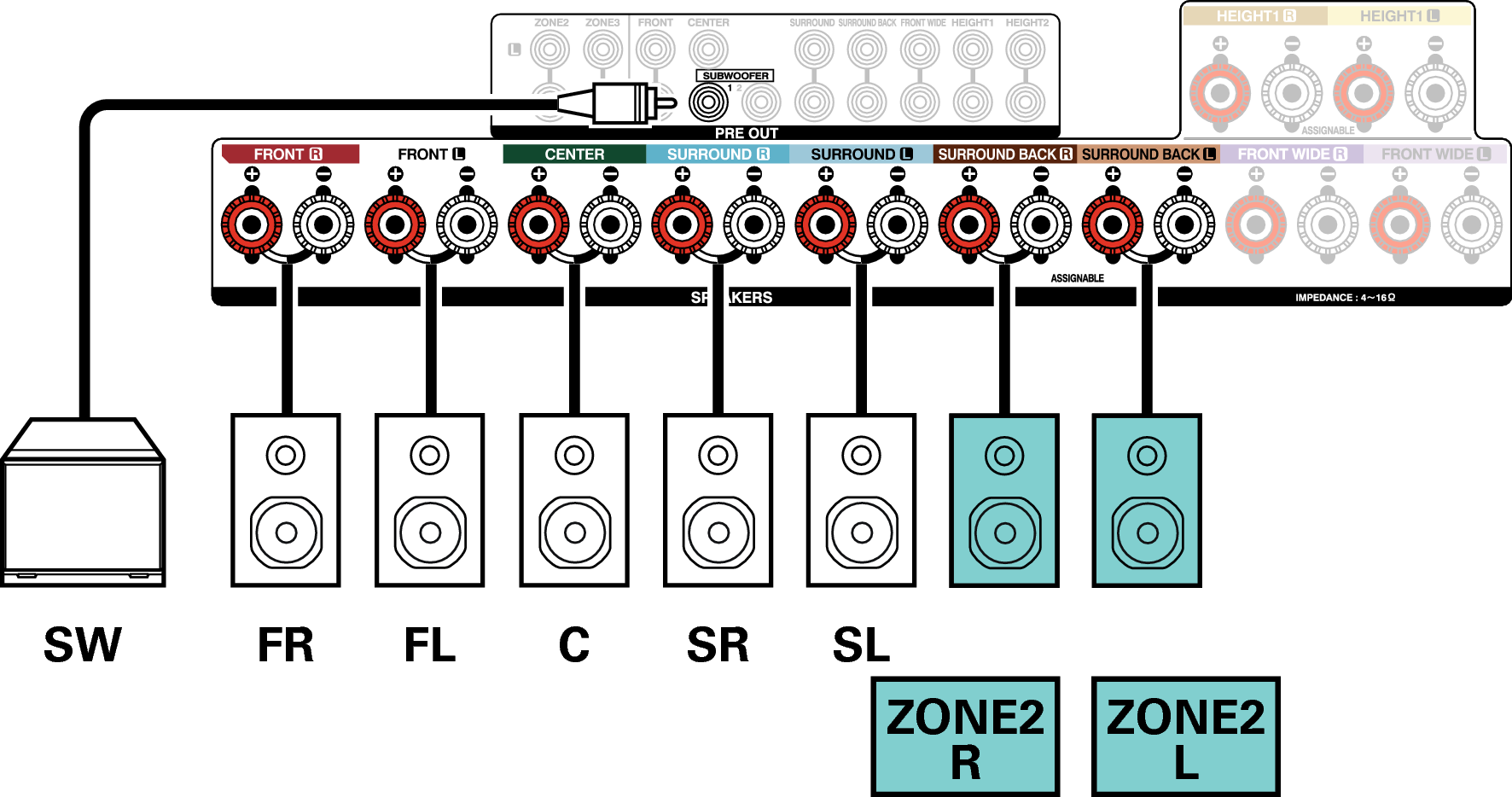

5.1-kanalig uppspelning (MAIN ZONE) + 2-kanalig uppspelning (ZONE2 eller ZONE3)
Med den här typen av konfiguration spelas ljudet upp 5.1-kanaligt i MAIN ZONE och 2-kanaligt i ZONE2.
(Högtalarna kan spela upp ljud från ZONE3 istället för ZONE2 (Tilldelningsläge: 5.1 kan + ZON 3).)

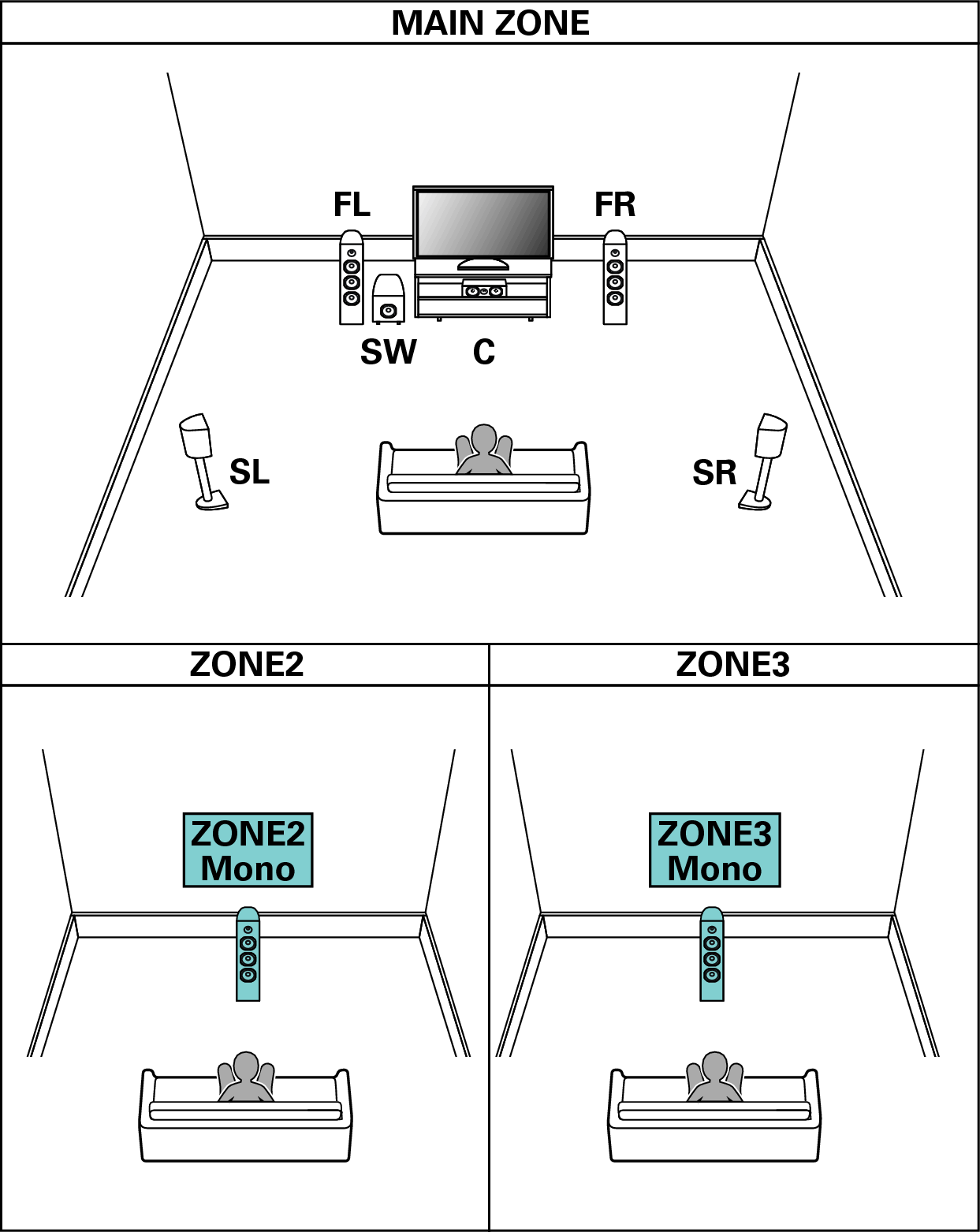

5.1-kanalig uppspelning (MAIN ZONE) + 1-kanalig uppspelning (ZONE2) + 1-kanalig uppspelning (ZONE3)
Med den här typen av konfiguration spelas ljudet upp 5.1-kanaligt i MAIN ZONE och 1-kanaligt (mono) i ZONE2 och ZONE3.
Dolby Atmos

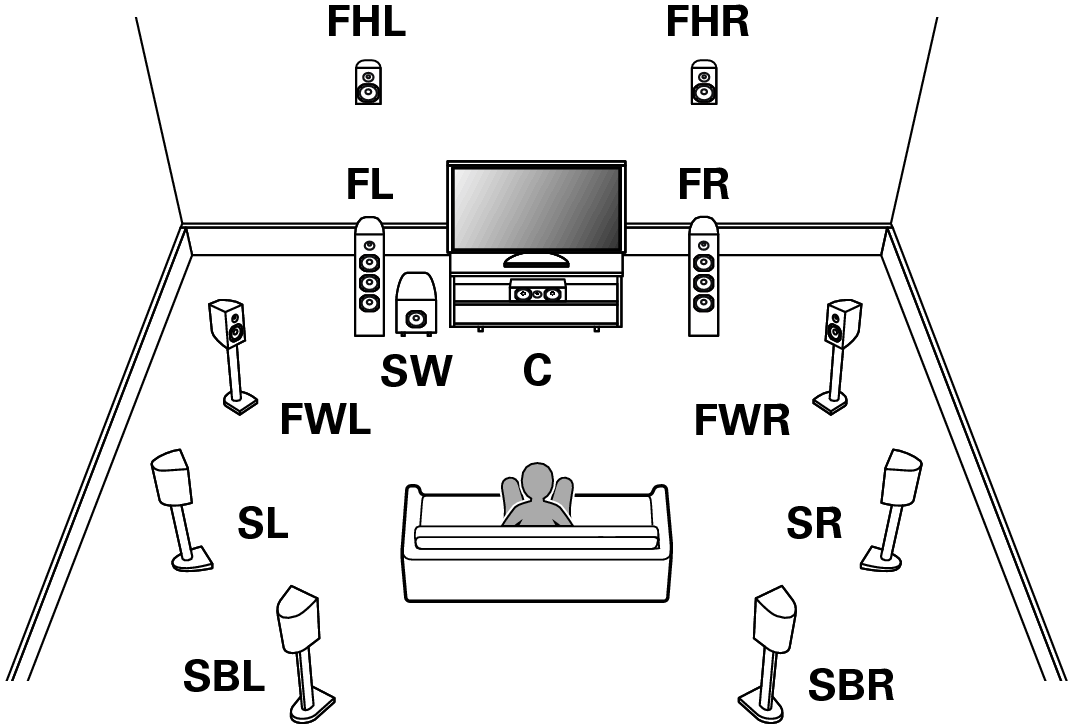

Högtalarkonfigurationen är optimerad för uppspelning av Dolby Atmos.

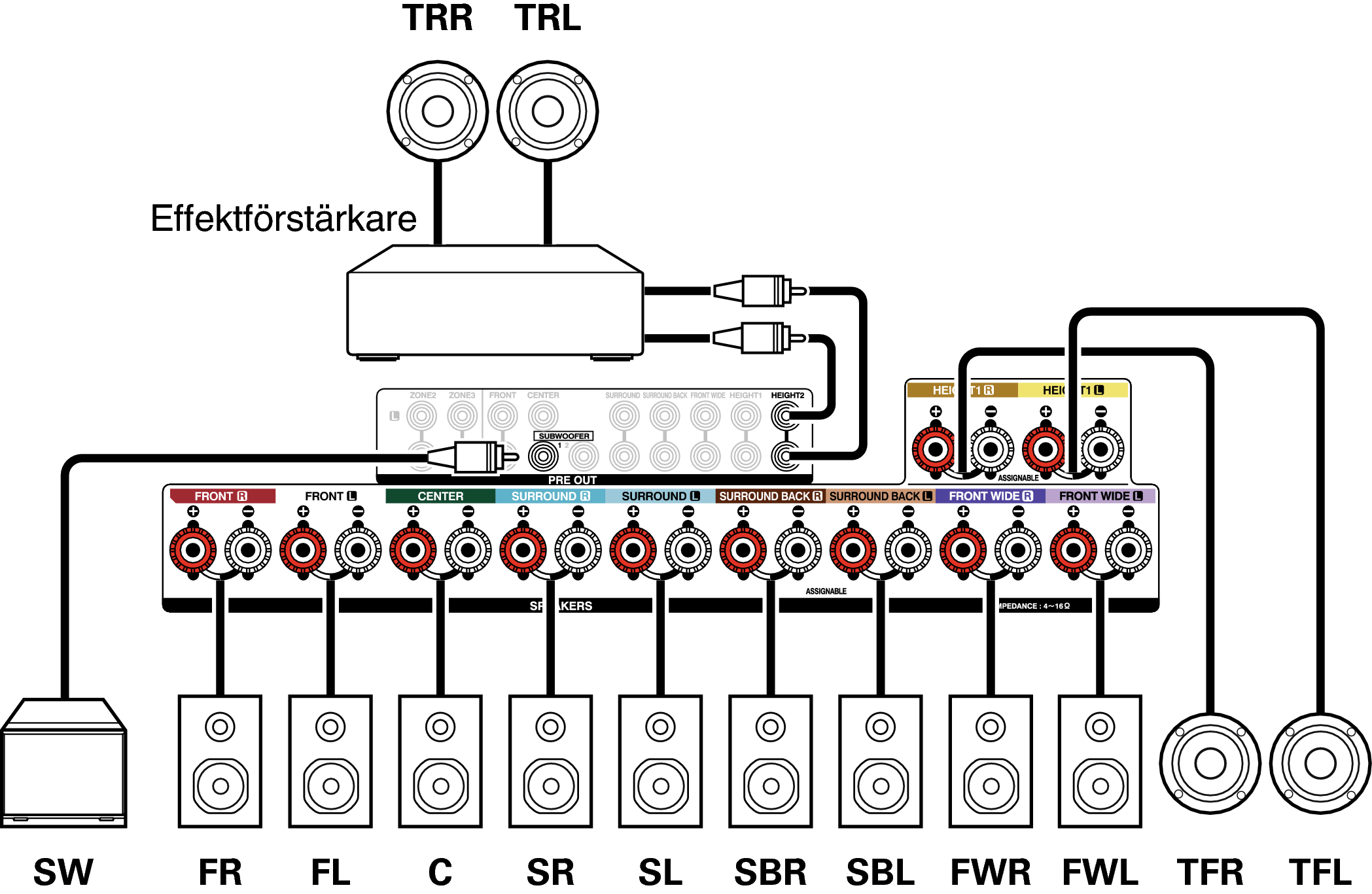

9.1-kanalig uppspelning
Denna systemkonfiguration använder en extern strömförstärkare för att spela upp 9.1-kanaligt ljud.

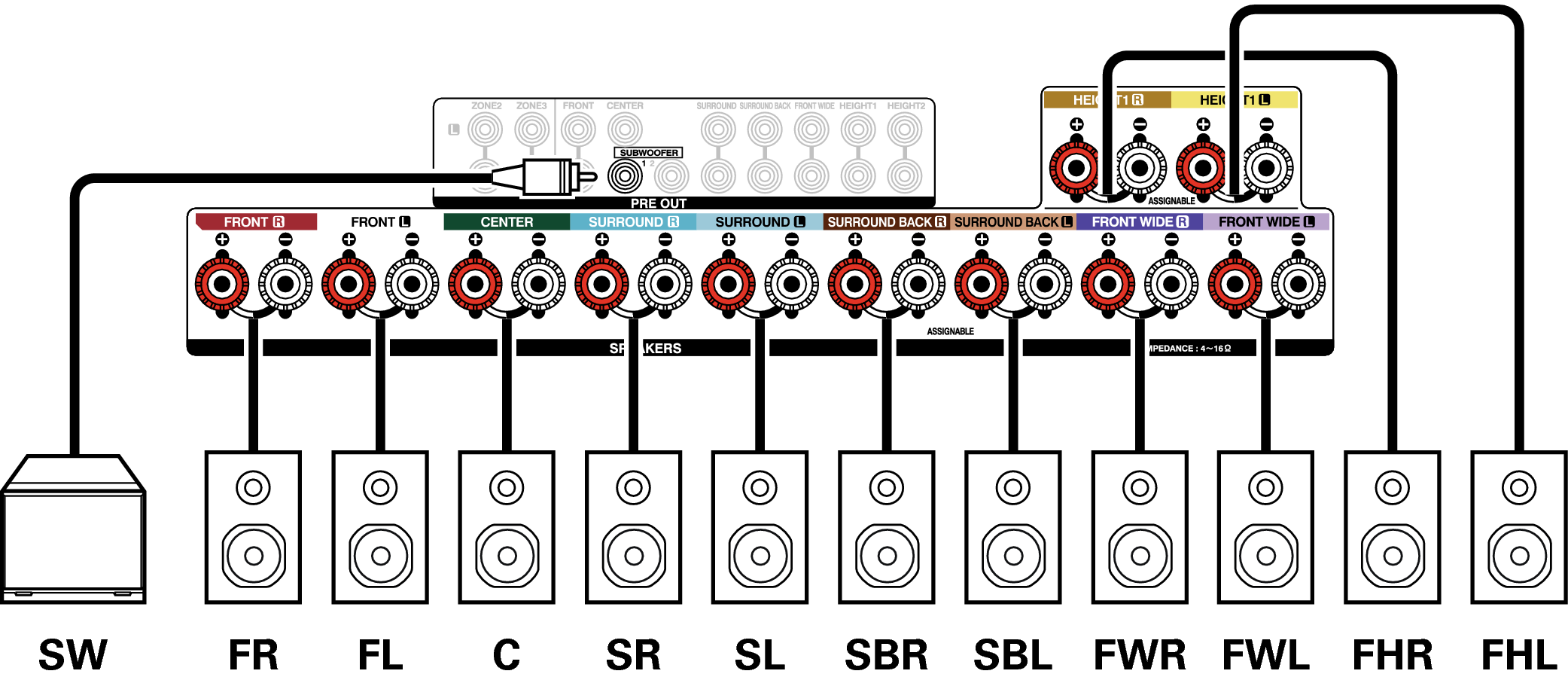

7.1-kanalig uppspelning
Denna konfiguration använder enbart den här enheten för uppspelning av Dolby Atmos.
Uppgradera (Auro-3D)
Auro-3D
Högtalarkonfigurationen är optimerad för uppspelning av Auro-3D.
9.1-kanalig uppspelning

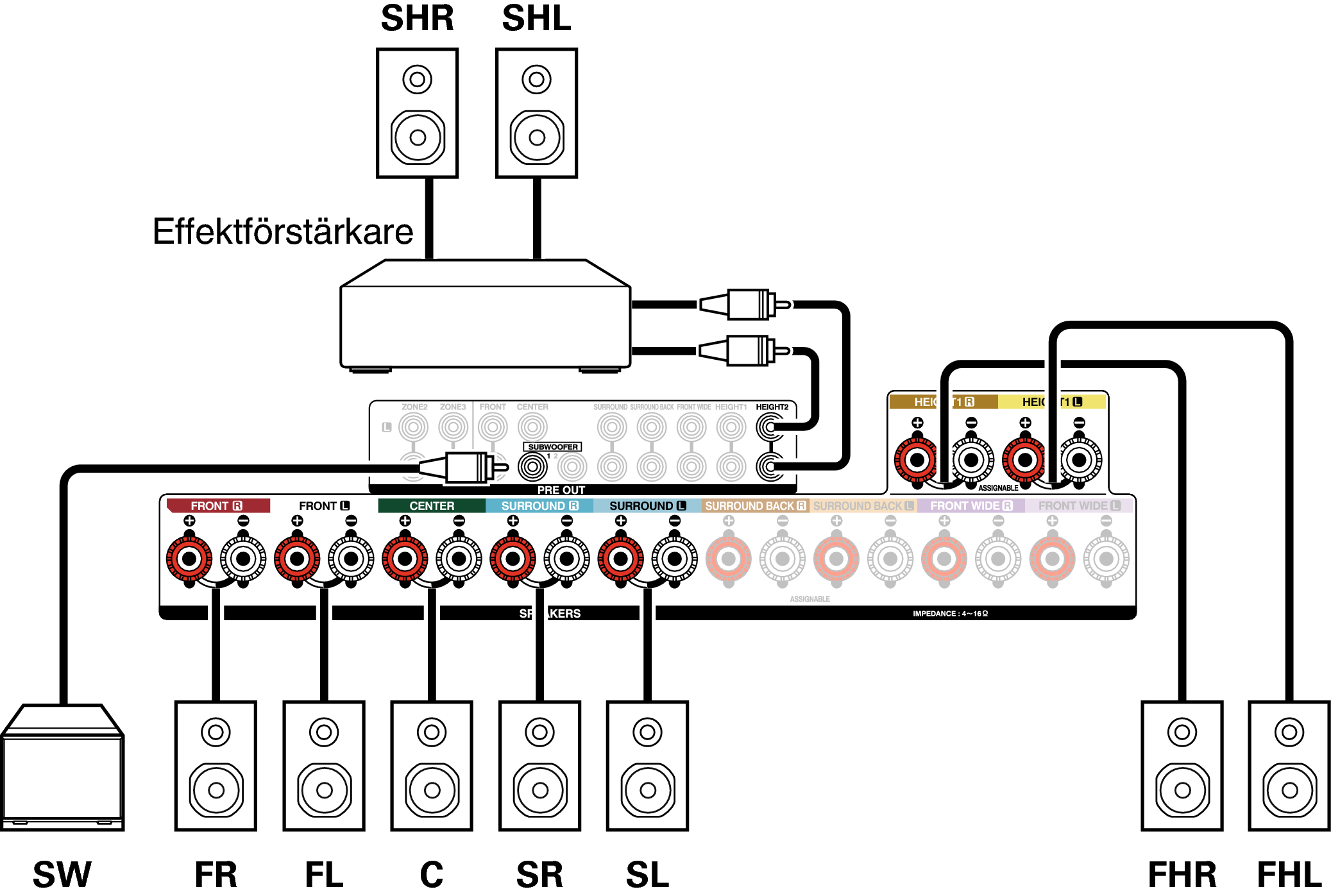

Anslut en extern förstärkare till HEIGHT2 pre out för att njuta av Auro-3D med 9.1 kanaler.
Ansluta en extern effektförstärkare
Du kan använda den här enheten som en förförstärkare om en extern strömförstärkare ansluts till PRE OUT-anslutningarna. Genom att lägga till en effektförstärkare till varje kanal kan ljudkvaliteten ökas ytterligare.
Välj anslutningen som ska användas och anslut enheten.
Om endast en bakre surroundhögtalare används ansluter du den till uttaget för vänster kanal (L).
