每个区域中的播放扬声器			“放大器分配”设置	连接页面
MAIN ZONE（主区域）	ZONE2 （区域2）	ZONE3 （区域3）	“放大器分配”设置	连接页面
5.1声道播放	双声道（前置输出）	双声道（前置输出）	可在所有“放大器分配”模式中进行设置。	链接
7.1声道播放			7.1声道（默认）	链接
9.1声道播放			9.1声道	链接
5.1声道播放（前置扬声器的双功放连接）			5.1声道 (双功放)	链接
立体声播放的7.1声道播放＋2声道扬声器			7.1声道/2声道前置	链接
5.1声道播放＋第二对前置扬声器			5.1声道 + 前置 B	链接
5.1声道播放	双声道（扬声器输出）	双声道（前置输出）	5.1声道 + ZONE2	链接
	双声道（前置输出）	双声道（扬声器输出）	5.1声道 + ZONE3	链接
	单声道（扬声器输出）	单声道（扬声器输出）	5.1声道 + ZONE2/3-单	链接

可选择的声音模式随着扬声器配置的不同而不同。有关受支持的声音模式，请参阅“声音模式与声道输出之间的关系”链接。

下页提供基本连接示例。

除了第链接～链接页中描述的连接外，本机还允许使用“放大器分配”设置进行各种扬声器连接。

另请参阅“放大器分配”屏幕上“查看端子配置”中的菜单屏幕，该屏幕显示如何在您的环境中进行连接。

5.1声道播放

这构成了一个基本的5.1声道系统。

7.1声道播放

7.1声道环绕播放系统。

您可连接MAIN ZONE（主区域）多达11声道的扬声器。当您连接8个或更多声道的扬声器时，输出扬声器将自动根据输入信号和声音模式进行切换。

使用环绕后置扬声器时的示例连接

此7.1声道环绕系统与基本5.1声道系统相同，但具有后置环绕扬声器。

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道/后置/增宽”或“5声道和后置”。链接

使用单个后置环绕扬声器时，请将其连接到SURROUND BACK L端子。

使用前置增宽扬声器时的示例连接

此7.1声道环绕系统与基本5.1声道系统相同，但具有前置增宽扬声器。

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道/后置/增宽”或“5声道和增宽”。链接

使用天花板扬声器时的示例连接

此7.1声道环绕系统与基本5.1声道系统相同，但具有天花板扬声器。

以这种配置进行连接时，将菜单中的“增高扬声器”设置为“2声道”。链接

可以连接顶部前置或顶部后置扬声器，而不是顶部中置扬声器。在这种情况下，请在菜单中“高度” - “布局”下设置要连接的天花板扬声器。链接

使用纵向扬声器时的示例连接

此7.1声道环绕系统与基本5.1声道系统相同，但具有前置纵向扬声器。

以这种配置进行连接时，将菜单中的“增高扬声器”设置为“2声道”。链接

可以连接后置纵向扬声器，而不是前置纵向扬声器。在这种情况下，请在菜单中“高度” - “布局”下设置要连接的纵向扬声器。链接

使用Dolby Atmos Enabled扬声器时的示例连接

此7.1声道环绕系统与基本5.1声道系统相同，但具有前置Dolby扬声器。

以这种配置进行连接时，将菜单中的“Dolby扬声器”设置为“2声道”。链接

可以连接环绕Dolby扬声器，而不是前置Dolby扬声器。在这种情况下，请在菜单中“高度” - “布局”下设置要连接的Dolby Atmos Enabled扬声器。链接

9.1声道播放

9.1声道环绕播放系统。

您可通过使用外置功率放大器连接MAIN ZONE（主区域）多达13声道的扬声器。当您连接10个或更多声道的扬声器时，输出扬声器将自动根据输入信号和声音模式进行切换。

使用后置环绕和前置增宽扬声器时的示例连接

以这种配置进行连接时，将菜单中的“落地” - “布局”设置为“5声道/后置/增宽”。链接

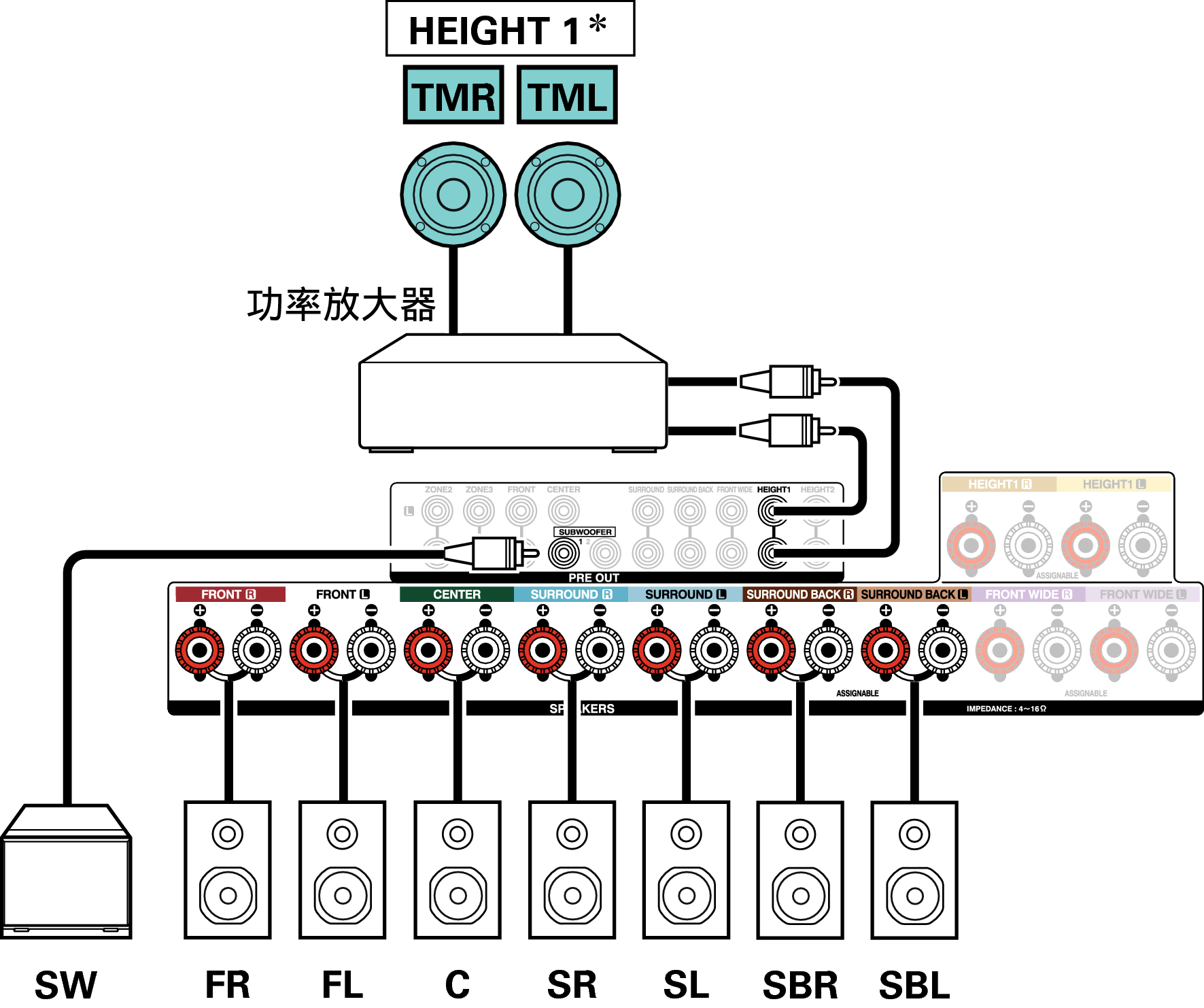

使用一组天花板扬声器时的示例连接

以这种配置进行连接时，将菜单中的“高度” - “增高扬声器”设置为“2声道”。链接

可以连接顶部前置或顶部后置扬声器，而不是顶部中置扬声器。在这种情况下，请在菜单中“高度” - “布局”下设置要连接的天花板扬声器。链接

使用两组天花板扬声器时的示例连接

以这种配置进行连接时，将菜单中的“增高扬声器”设置为“4声道”。链接

可以更改设置中HEIGHT1声道与HEIGHT2声道的组合。链接

使用一组纵向扬声器时的示例连接

以这种配置进行连接时，将菜单中的“高度” - “增高扬声器”设置为“2声道”。链接

可以连接后置纵向扬声器，而不是前置纵向扬声器。在这种情况下，请在菜单中“高度” - “布局”下设置要连接的纵向扬声器。链接

使用两组纵向扬声器时的示例连接

以这种配置进行连接时，将菜单中的“增高扬声器”设置为“4声道”。链接

可以更改设置中HEIGHT1声道与HEIGHT2声道的组合。链接

使用一组Dolby Atmos Enabled扬声器时的示例连接

以这种配置进行连接时，将菜单中的“高度” - “Dolby扬声器”设置为“2声道”。链接

可以连接环绕Dolby扬声器，而不是前置Dolby扬声器。在这种情况下，请在菜单中“高度” - “布局”下设置要连接的Dolby Atmos Enabled扬声器。链接

使用两组Dolby Atmos Enabled扬声器时的示例连接

以这种配置进行连接时，将菜单中的“Dolby扬声器”设置为“4声道”。链接

可以更改设置中HEIGHT1声道与HEIGHT2声道的组合。链接

可以根据所使用的扬声器系统，将HEIGHT1和HEIGHT2声道组合更改为以下模式。
请通过菜单中的“放大器分配”设置此项。链接

要使用的纵向扬声器的组合			连接的端子
纵向/天花板扬声器数目	Dolby扬声器数目	组合模式	HEIGHT1 SPEAKER	HEIGHT2 PRE OUT
2个扬声器	无	前置增高	前置增高	-
		顶部前置	顶部前置	-
		顶部中置	顶部中置	-
		顶部后置	顶部后置	-
		后置增高	后置增高	-
4个扬声器	无	前置增高和顶部中置	前置增高	顶部中置
		前置增高和顶部后置	前置增高	顶部后置
		前置增高和后置增高	前置增高	后置增高
		顶部前置和顶部后置	顶部前置	顶部后置
		顶部前置和后置增高	顶部前置	后置增高
		顶部中置和后置增高	顶部中置	后置增高
无	2个扬声器	前置Dolby	前置Dolby	-
		环绕Dolby	环绕Dolby	-
		后置Dolby	后置Dolby	-
2个扬声器	2个扬声器	前置Dolby和顶部后置	前置Dolby	顶部后置
		前置Dolby和后置增高	前置Dolby	后置增高
		前置增高和环绕Dolby	前置增高	环绕Dolby
		顶部前置和环绕Dolby	顶部前置	环绕Dolby
无	4个扬声器	前置Dolby和环绕Dolby	前置Dolby	环绕Dolby
