Подключение колонок
В данном разделе описывается подключение данного устройства к колонкам в помещении.
Подключение объясняется на примерах.
ПРИМЕЧАНИЕ
Перед подключением акустической системы, отключите шнур питания устройства из розетки. Выключите сабвуфер.
Выполняйте подсоединение таким образом, чтобы центральные проводники кабеля акустической системы не выступали из клеммы громкоговорителя. Возможно срабатывание схемы защиты при соприкосновении центральных проводников с задней панелью или при соприкосновении проводов + и - друг с другом. (Схема защитыссылка)
Запрещается прикасаться к клеммам акустической системы при подключенном сетевом шнуре. Это может привести к поражению электрическим током. Когда “Setup Assistant” (стр. 7 в отдельном “Краткое руководство пользователя”) работает, следуйте инструкциям на экране “Setup Assistant” для выполнения соединений. (Во время работы “Setup Assistant” электропитание на акустическую систему не подается.)
Используйте динамики с импедансом в диапазоне от 6 до 16 Ом.
Подключение кабелей к акустической системе
Внимательно проверьте левый (Л) и правый (П) каналы и полярность (+ красный, – черный) на колонках, присоединенных к устройству, и подключите каналы в соответствии с указанной маркировкой.
Срежьте около 10 мм изоляции с провода колонок, затем или крепко скрутите сердечник провода, или воспользуйтесь клеммами для подключения.
Нажмите на рычаг на клемме динамика.
Удерживая рычаг на клемме динамика вставьте оголенный провод кабеля динамика в клемму динамика до упора.
Уберите ваш палец с рычага клеммы динамика.

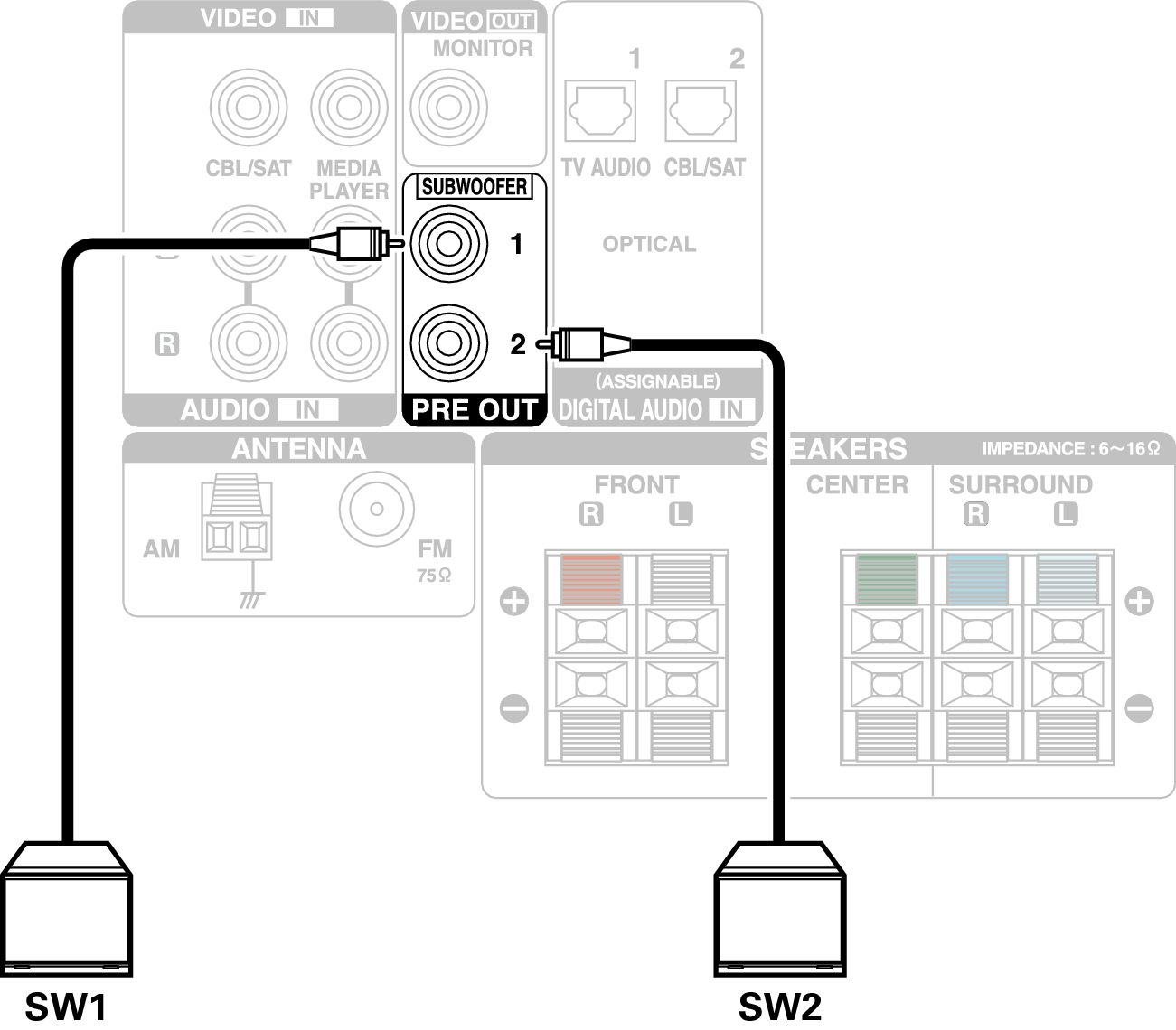

Подключение сабвуфера
Чтобы подключить сабвуфер, воспользуйтесь кабелем для сабвуфера. К данному устройству можно подключить два сабвуфера.
Тот же сигнал выводится с соответствующих разъемов сабвуфера.
