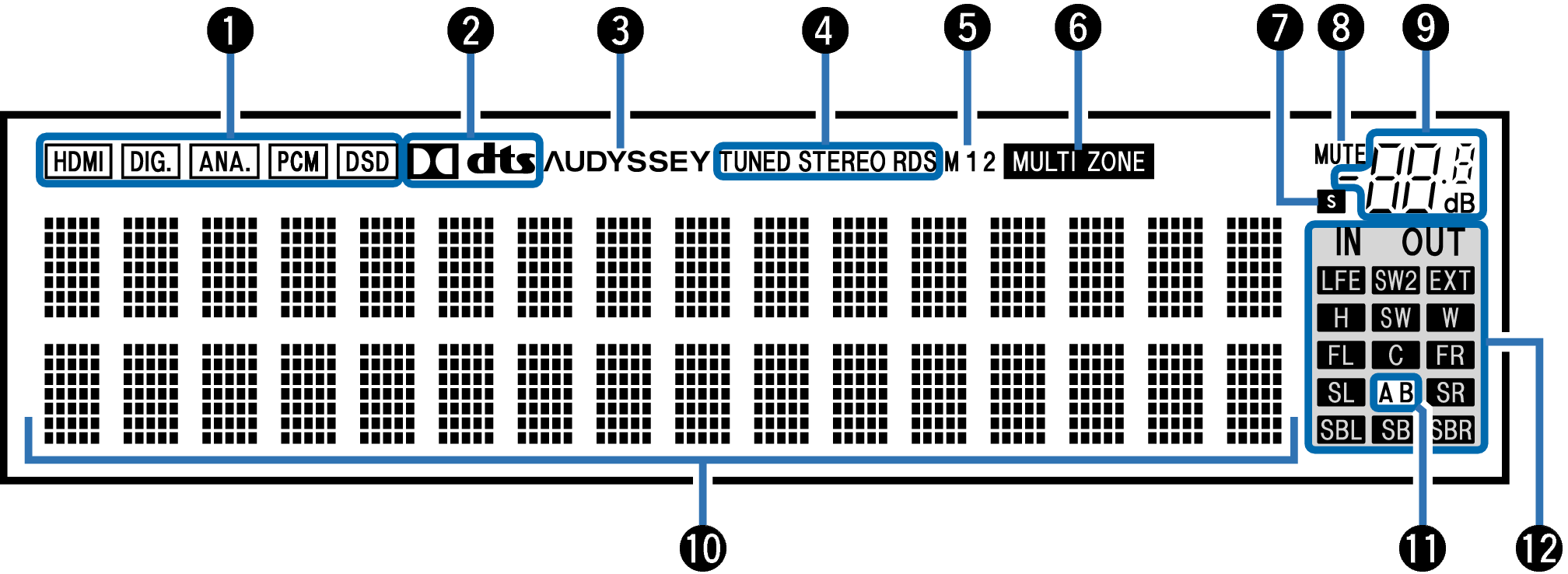

Wyświetlacz
Wskaźniki sygnału wejściowego
Odpowiedni wskaźnik świeci zgodnie z aktywnym sygnałem wejściowym. link
Wskaźniki dekodera
Świecą, gdy na wejściach obecne są sygnały Dolby lub DTS albo gdy pracuje dekoder Dolby lub DTS.
Wskaźnik Audyssey®
Świeci się, gdy “MultEQ® XT32”, “Dynamic EQ”, “Dynamic Volume”, “Audyssey DSX®” lub “Audyssey LFCTM” zostały ustawione. link - link
Wskaźniki trybu pracy tunera
Świecą się wskazując tryb odbioru, gdy jako źródło sygnału wybrany został “Tuner”.
TUNED: Zaświeci się, gdy stacja radiowa zostanie dostrojona prawidłowo.
STEREO: Zaświeci się, gdy odbierana jest stacja radiowa stereo FM.
RDS : Zaświeci się, gdy odbierana jest stacja radiowa RDS.
Wskaźnik wyjścia monitora
Świeci się odpowiednio do ustawień wyjściowych monitora HDMI. W przypadku ustawienia na “Auto(dualne)”, wskaźniki będą świeciły się zgodnie ze stanem połączeń.
Wskaźnik MULTI ZONE
Świeci się, gdy w strefie ZONE2 lub ZONE3 (oddzielne pomieszczenie) włączone jest zasilanie. link
Wskaźnik wyłącznika czasowego
Świeci się, gdy ustawiona jest funkcja wyłącznika czasowego. link
Wskaźnik MUTE
Wskaźnik głośności
Wyświetlacz informacyjny
Wyświetla nazwę źródła sygnału, tryb dźwiękowy, wartości ustawień oraz inne informacje.
Wskaźnik głośnika głównego
Świeci się odpowiednio, gdy przez głośniki główne A oraz B wyprowadzany jest sygnał audio.
Wskaźniki kanału sygnału wejściowego/wyjściowego
Kanał dla sygnałów wejściowych/wyjściowych jest wyświetlany zgodnie z ustawieniem skonfigurowanym dla opcji “Wskaźniki kanału”. link
Gdy opcja “Wskaźniki kanałów” jest ustawiona na “Wyjście” (ustawienie domyślne)
Wskaźniki świecą, gdy przez głośniki wyprowadzany jest sygnał audio.
Gdy opcja “Wskaźniki kanałów” jest ustawiona na “Wejście”
Wskaźniki świecą się odpowiednio w kanałach, w których jest sygnał wejściowy.
Podczas odtwarzania źródeł dźwięku HD Audio, wskaźnik świeci, gdy jest doprowadzany sygnał z kanału rozszerzeń (kanał inny niż przedni, środkowy, surround, tylny surround, przedni wysoki, przedni szeroki lub LFE).
