Luidsprekerconfiguratie en instellingen “Verst. Toewijzen”
Dit toestel heeft een ingebouwde 9-kanaals stroomversterker. Naast het standaard 5.1-kanaals systeem, kunnen verschillende luidsprekersystemen worden geconfigureerd door de instellingen voor “Verst. Toewijzen”koppeling te wijzigen volgens de toepassing, zoals 7.1-kanaals systemen, bi-amp-aansluitingen en 2-kanaals systemen voor multizone-weergave.
Voer de “Verst. Toewijzen”-instellingen uit voor het aantal kamers en de te installeren luidsprekers. koppeling
|
Weergave luidspreker in elke zone |
De bedieningsmodus instellen (“Verst. Toewijzen”) |
Bladzijde aansluitingen |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
5.1-kanaalsweergave |
Niet gebruikt |
Niet gebruikt |
7.1ch + ZONE2 |
|
|
7.1-kanaalsweergave (surround achter) |
Niet gebruikt |
Niet gebruikt |
7.1ch + ZONE2 |
|
|
9.1-kanaalsweergave |
Niet gebruikt |
Niet gebruikt |
9.1ch (Standaard) |
|
|
11.1-kanaalsweergave |
Niet gebruikt |
Niet gebruikt |
11.1ch |
|
|
7.1-kanaalsweergave (bi-amp aansluiting van voorluidsprekers) |
Niet gebruikt |
Niet gebruikt |
7.1ch (Bi-Amp) |
|
|
9.1-kanaalsweergave + 2-kanaals luidsprekers voor stereo weergave |
Niet gebruikt |
Niet gebruikt |
9.1ch/2ch FRONT |
|
|
7.1-kanaalsweergave + 2-kanaals bi-amp-luidsprekers voor stereo weergave |
Niet gebruikt |
Niet gebruikt |
7.1/2ch FRONT (Bi-Amp) |
|
|
7.1-kanaalsweergave + voorluidsprekers van tweede eenheid |
Niet gebruikt |
Niet gebruikt |
7.1ch + Front B |
|
|
7.1-kanaalsweergave |
2-kanaals |
Niet gebruikt |
7.1ch + ZONE2 |
|
|
7.1-kanaalsweergave |
Niet gebruikt |
2-kanaals |
7.1ch + ZONE3 |
|
|
5.1-kanaalsweergave (bi-amp aansluiting van voorluidsprekers) |
2-kanaals |
Niet gebruikt |
5.1ch (Bi-Amp) + ZONE2 |
|
|
5.1-kanaalsweergave |
2-kanaals |
2-kanaals |
5.1ch + ZONE2/3 |
|
|
7.1-kanaalsweergave |
1-kanaals |
1-kanaals |
7.1ch + ZONE2/3-MONO |
|
|
Dolby Atmos-weergave |
Niet gebruikt |
Niet gebruikt |
Dolby Atmos |
|
|
11.1-kanaals weergave (door dit toestel te gebruiken als een voorversterker) |
Niet gebruikt |
Niet gebruikt |
Voorversterker |
|
Update (DTS:X)
U kunt genieten, ongeacht de luidsprekerconfiguratie.
Upgraden (Auro-3D)
|
Weergave luidspreker in elke zone |
De bedieningsmodus instellen (“Verst. Toewijzen”) |
Bladzijde aansluitingen |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
Auro-3D |
Niet gebruikt |
Niet gebruikt |
Auro-3D |
|
De geluidsmodus die kan worden geselecteerd, verschilt afhankelijk van de luidsprekerconfiguratie. Zie “Relatie tussen geluidsmodi en kanaaluitgang” koppeling voor de ondersteunde geluidsmodi.
Op de volgende pagina’s vindt u standaard aansluitvoorbeelden.
Naast de aansluitingen die zijn beschreven in koppeling - koppeling, ondersteunt dit toestel ook verschillende luidsprekeraansluitingen met de instelling “Verst. Toewijzen”.
Raadpleeg ook het menuscherm in “Aansl.config.weerg.” op het instelscherm “Verst. Toewijzen” waar u kunt zien hoe verbindingen kunt maken in uw omgeving.
Standaardconfiguratie en aansluiting
5.1-kanaalsweergave
Dit wordt gebruikt voor een standaard 5.1-kanaals surroundsysteem.
7.1-kanaalsweergave (surround achter)
Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met surround achter-luidsprekers.
Wanneer u één signaal surround achterluidspreker gebruikt, sluit u deze aan op de SURROUND BACK L-aansluiting.
Geavanceerde aansluitingen
9.1-kanaalsweergave
Dit systeem dat is gebaseerd op een 5.1-kanaals systeem, speelt maximaal 9.1-kanaals bronnen tegelijk af.
U kunt luidsprekers aansluiten voor maximaal 11 kanalen voor MAIN ZONE. Wanneer u luidsprekers voor 10 of meer kanalen aansluit, schakelen de uitvoerluidsprekers automatisch volgens het ingangssignaal en de geluidsmodus.
11.1-kanaalsweergave
Dit systeem dat is gebaseerd op een 5.1-kanaals systeem, speelt maximaal 11.1-kanaals bronnen tegelijk af.
U kunt luidsprekers aansluiten voor maximaal 13 kanalen voor MAIN ZONE door middel van een externe stroomversterker. Wanneer u luidsprekers voor 12 of meer kanalen aansluit, schakelen de uitvoerluidsprekers automatisch volgens het ingangssignaal en de geluidsmodus.
7.1-kanaalsweergave (bi-amp aansluiting van voorluidsprekers)
Dit systeem speelt 7.1-kanaals bronnen af. U kunt de Bi-amp aansluiting gebruiken voor de voorluidsprekers. Bi-Amp aansluiting is een methode voor het aansluiten van afzonderlijke versterkers op de tweeter- en de wooferaansluiting van een luidspreker die dubbele versterking ondersteunt. Via deze aansluiting is EMF (stroom die wordt geretourneerd zonder te worden uitgevoerd) achteruit mogelijk vanaf de woofer voor stroming in de tweeter zonder de geluidskwaliteit te beïnvloeden, produceert een hogere geluidskwaliteit.
U kunt luidsprekers aansluiten voor maximaal 9 kanalen voor MAIN ZONE. Wanneer u luidsprekers voor 8 of meer kanalen aansluit, schakelen de uitvoerluidsprekers automatisch volgens het ingangssignaal en de geluidsmodus.
OPMERKING
Denk er, bij het maken van bi-amp aansluitingen, aan de zekering of het snoer tussen de wooferaansluiting van de luidspreker en de tweeteraansluitingen te verwijderen.
Luidsprekers met alleen 9.1-kanaalsweergave + 2-kanaalsweergave
U kunt luidsprekers die uitsluitend worden gebruikt voor 2-kanaalsweergave in de directe en stereomodi aansluiten, maar ook luidsprekers die uitsluitend worden gebruikt voor 9.1 meerkanaalsweergave. De luidsprekers die uitsluitend worden gebruikt voor meerkanaalsweergave en de luidsprekers die alleen worden gebruikt voor 2-kanaalsweergave, worden automatisch in overeenstemming met de geluidsmodus geschakeld.
Luidsprekers met alleen 7.1-kanaalsweergave + 2-kanaalsweergave (bi-amp aansluiting)
U kunt luidsprekers die uitsluitend worden gebruikt voor 2-kanaalsweergave in de directe en stereomodi aansluiten, maar ook luidsprekers die uitsluitend worden gebruikt voor 7.1 meerkanaalsweergave. U kunt de bi-amp aansluiting gebruiken voor de luidsprekers die uitsluitend worden gebruikt voor 2-kanaals weergave. De luidsprekers die uitsluitend worden gebruikt voor meerkanaalsweergave en de luidsprekers die alleen worden gebruikt voor 2-kanaalsweergave, worden automatisch in overeenstemming met de geluidsmodus geschakeld.
7.1-kanaalsweergave + voorluidsprekers van tweede eenheid
Via dit systeem kan de weergave worden geschakeld tussen de voorluidsprekers A en B zoals gewenst.
U kunt luidsprekers aansluiten voor maximaal 9 kanalen voor MAIN ZONE. Wanneer u luidsprekers voor 8 of meer kanalen aansluit, schakelen de uitvoerluidsprekers automatisch volgens het ingangssignaal en de geluidsmodus.

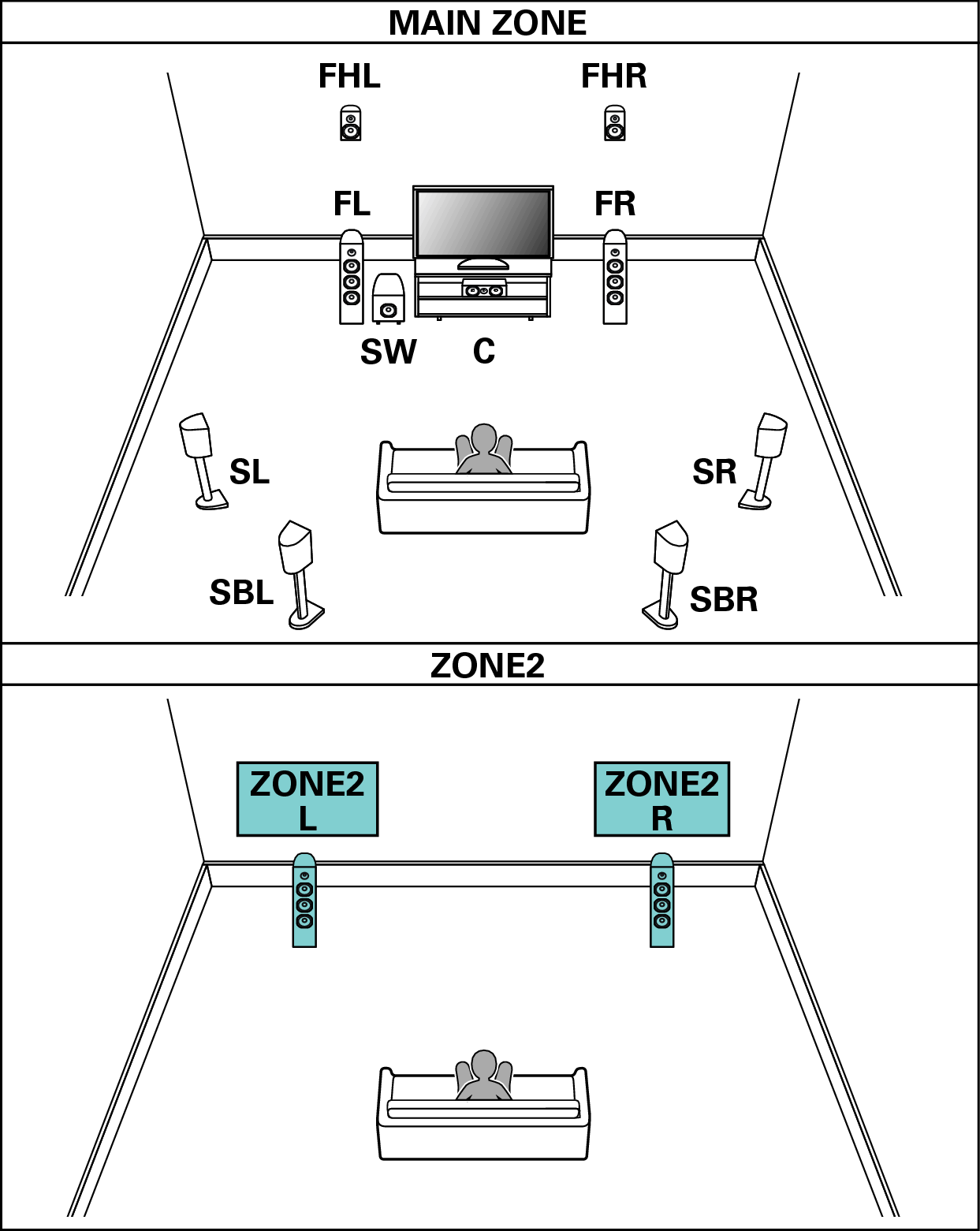

7.1-kanaals weergave (MAIN ZONE) + 2-kanaals weergave (ZONE2 of ZONE3)
Dit type configuratie speelt 7.1-kanaals af in MAIN ZONE en 2-kanaals in ZONE2.
(Luidsprekers kunnen audio uitvoeren van ZONE3 in plaats van vanaf ZONE2 (Toewijsmodus: 7.1ch + ZONE3)).
U kunt luidsprekers aansluiten voor maximaal 9 kanalen voor MAIN ZONE. Wanneer u luidsprekers voor 8 of meer kanalen aansluit, schakelen de uitvoerluidsprekers automatisch volgens het ingangssignaal en de geluidsmodus.
5.1-kanaals weergave (Bi-amp aansluiting van voorluidsprekers: MAIN ZONE) + 2-kanaals weergave (ZONE2)
Dit type configuratie speelt 5.1-kanaals af in MAIN ZONE en 2-kanaals in ZONE2. U kunt de bi-amp aansluiting gebruiken voor de voorluidsprekers in MAIN ZONE.
5.1-kanaals weergave (MAIN ZONE) + 2-kanaals weergave (ZONE2) + 2-kanaals weergave (ZONE3)
Dit type configuratie speelt 5.1-kanaals bronnen af in MAIN ZONE en 2-kanaals bronnen in ZONE2 en ZONE3.
7.1-kanaals weergave (MAIN ZONE) + 1-kanaals weergave (ZONE2) + 1-kanaals weergave (ZONE3)
Dit type configuratie speelt 7.1-kanaals bronnen af in MAIN ZONE en 1-kanaals bronnen (mono) in ZONE2 en ZONE3.
U kunt luidsprekers aansluiten voor maximaal 9 kanalen voor MAIN ZONE. Wanneer u luidsprekers voor 8 of meer kanalen aansluit, schakelen de uitvoerluidsprekers automatisch volgens het ingangssignaal en de geluidsmodus.
Dolby Atmos
Deze luidsprekerconfiguratie is geoptimaliseerd voor Dolby Atmos-weergave.
11.1-kanaals systeem
Deze systeemconfiguratie speelt 11.1-kanaals bronnen af door middel van een externe stroomversterker.

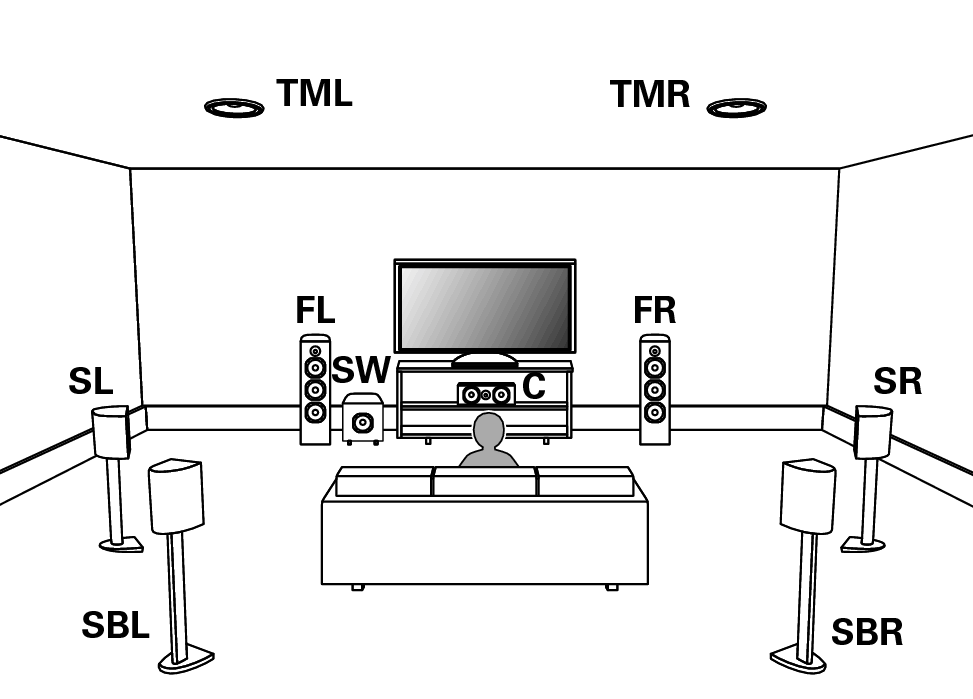

9.1-kanaals systeem
Deze configuratie gebruikt alleen dit toestel voor Dolby Atmos-weergave.
Wanneer u de voor hoog- en achter luidsprekers voor Dolby Atmos-weergave gebruikt, stelt u “Toewijsmodus” in op “9.1ch” of “11.1ch”, en stelt u “Height-luidsprekers” in op “4 Height-luidsprekers”.
Wanneer u de luidsprekers met Dolby Atmos-ondersteuning gebruikt, stelt u “Toewijsmodus” in op “9.1ch” of “11.1ch”, en stelt u “Height-luidsprekers” in op “Gebruik Dolby luidspr.”.
Upgraden (Auro-3D)
Auro-3D
Deze luidsprekerconfiguratie is geoptimaliseerd voor Auro-3D-weergave.
9.1/10.1-kanaals systeem
Surround luidspreker boven is optioneel voor Auro 3D. Sluit een externe versterker aan op de subwoofer 2 pre out-aansluitingen om te genieten van 10.1-kanaals van Auro-3D.
Voor de beste Auro-3D-ervaring zijn surround hoog-luidsprekers aanbevolen, maar u kunt ze vervangen door achter hoog-luidsprekers van een Dolby Atmos luidsprekerinstallatie in plaats van surround hoog-luidsprekers.
Wanneer u de achter hoog-luidsprekers gebruikt, stelt u “Toewijsmodus” in op “9.1ch” of “11.1ch”.
Een externe voedingsversterker aansluiten
U kunt dit toestel gebruiken als een voorversterker door een externe stroomversterker aan te sluiten op de PRE OUT-aansluitingen. Door het toevoegen van een stroomversterker aan elk kanaal, kan de echtheid van het geluid verder worden verbeterd.
Selecteer de aansluiting die u wilt gebruiken en sluit het apparaat aan.
Stel “Toewijsmodus” in op “Voorversterker” als u alle kanalen aansluit op de Pre-out-aansluitingen via een externe versterker. koppeling Dit stopt de werking van de interne stroomversterker van dit toestel en vermindert de storing in de voorversterker die door de stroomversterker is gecreëerd.
Wanneer u slechts één surround achterluidspreker gebruikt, sluit u deze aan op de L-aansluiting voor het linkerkanaal.
