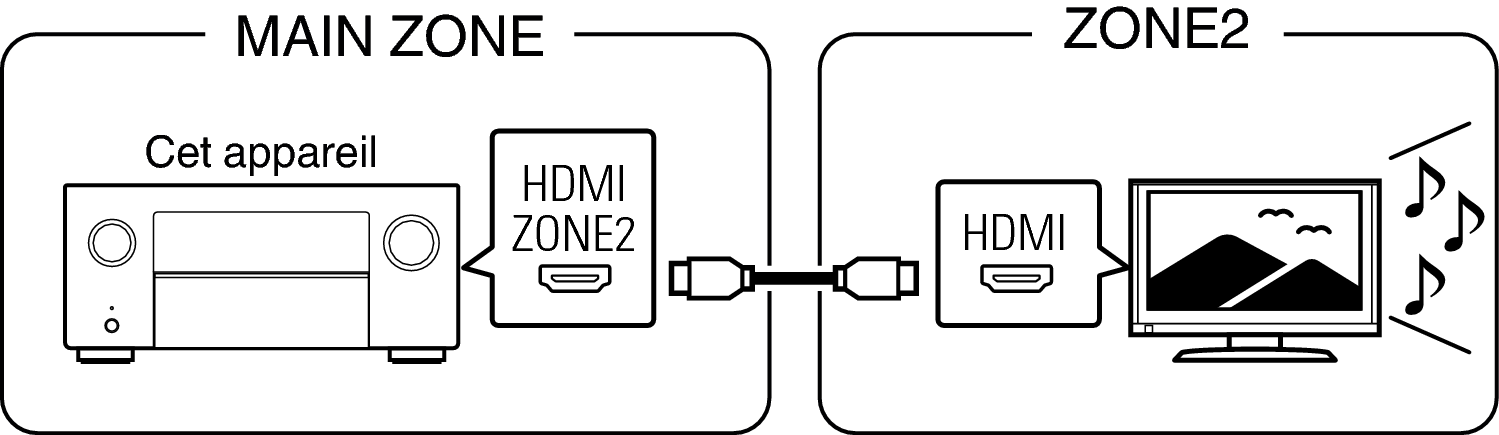

Lorsqu’un téléviseur est connecté à la borne HDMI ZONE2 OUT, vous pouvez lire un contenu vidéo ou audio à partir de l’appareil connecté à la borne HDMI 1 – 6 IN dans ZONE2 (fonction HDMI ZONE2).

Lorsqu’une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que la MAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée, l’audio de la MAIN ZONE peut être mélangé sur 2 canaux audio.

Connexion 2 : Connexion via la borne de sortie vidéo et la borne de sortie d’enceinte

Lorsque “Mode affectation” est réglé dans le menu sur l’une des options suivantes, le son est émis depuis les enceintes dans ZONE2 ou ZONE3. lien

Mode affectation : 11.1p + ZONE2

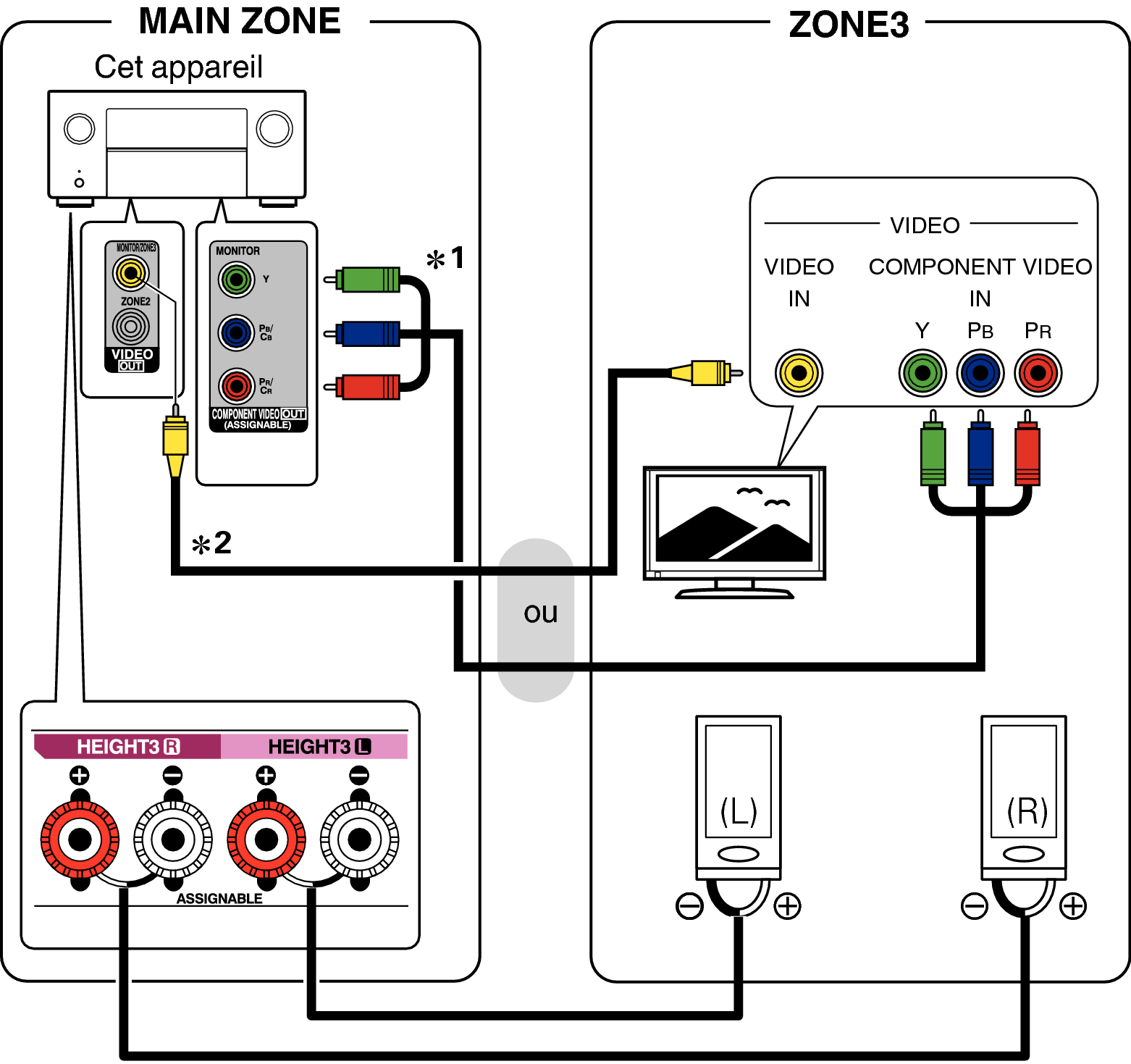

Mode affectation : 11.1p + ZONE3

Réglez sur “ZONE2” ou “ZONE3”“Sortie vidéo analogique” - “Composantes” dans le menu pour activer l’utilisation de la borne de sortie vidéo composante MAIN ZONE pour la ZONE2 ou la ZONE3. lien

Réglez “ZONE3” sur “Sortie vidéo analogique” - “Vidéo” dans le menu pour activer l’utilisation de la borne de sortie vidéo MAIN ZONE pour la ZONE3. lien

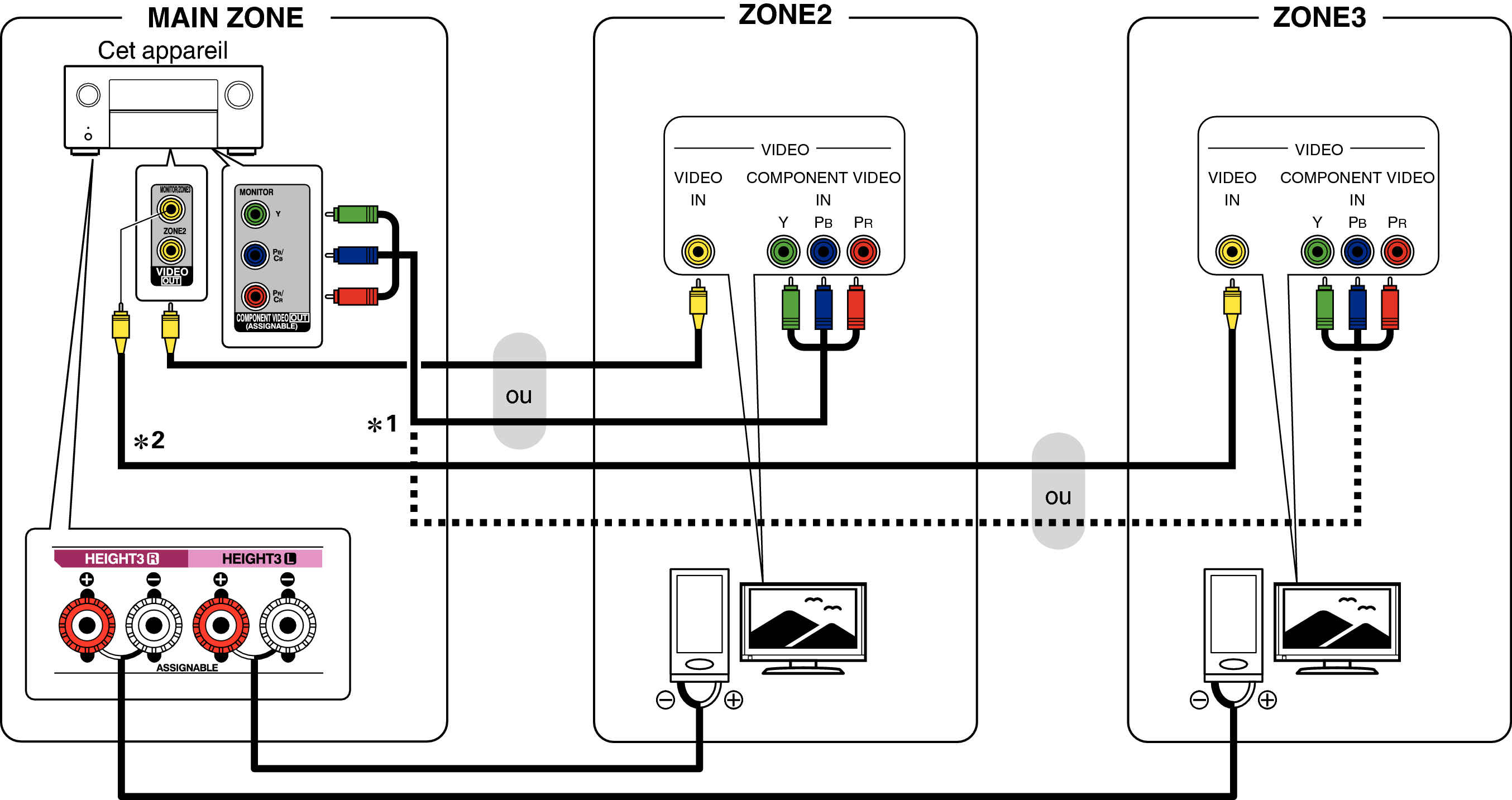

Mode affectation : 11.1p+ZONE2/3-MONO

Réglez “ZONE3” sur “Sortie vidéo analogique” - “Vidéo” dans le menu pour activer l’utilisation de la borne de sortie vidéo MAIN ZONE pour la ZONE3. lien

Connexion 3 : Connexion via la borne de sortie vidéo et l’amplificateur externe

Les signaux audio des bornes de sortie audio des ZONE2 et ZONE3 de cet appareil sont émis vers les amplificateurs des ZONE2 et ZONE3 et sont lus sur ces mêmes amplificateurs.

Réglez “ZONE3” sur “Sortie vidéo analogique” - “Vidéo” dans le menu pour activer l’utilisation de la borne de sortie vidéo MAIN ZONE pour la ZONE3. lien

Le signal audio analogique et le signal d’entrée PCM à 2 canaux à partir des connecteurs HDMI ou numériques (OPTICAL/COAXIAL) peuvent être rejoués dans la ZONE2.

Si vous souhaitez lire les signaux HDMI autres que 2 canaux PCM en ZONE2, réglez “Audio HDMI” sur “PCM”. lien
Les signaux PCM des 2 canaux sont émis à partir d’un appareil connecté à la source d’entrée sélectionnée pour la ZONE2 et peuvent être lus dans la ZONE2.
Dans ce cas, l’audio de la MAIN ZONE est également converti en signaux de PCM 2 canaux si la MAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée. Toutefois, en fonction de l’appareil de lecture, le signal de lecture risque de ne pas être converti en PCM, même si ce paramètre est configuré.

Le signal audio analogique et le signal d’entrée PCM à 2 canaux à partir des numériques (OPTICAL/COAXIAL) peuvent être rejoués dans la ZONE3.

L’écran du menu n’est pas transmis dans les ZONE2 et ZONE3.
