Sie können dieses Gerät als Vorverstärker verwenden, indem Sie einen externen Leistungsverstärker an die PRE OUT-Anschlüsse anschließen. Wenn Sie an jedem Kanal einen Leistungsverstärker hinzufügen, können Sie die Echtheit des Klangs noch weiter verbessern.

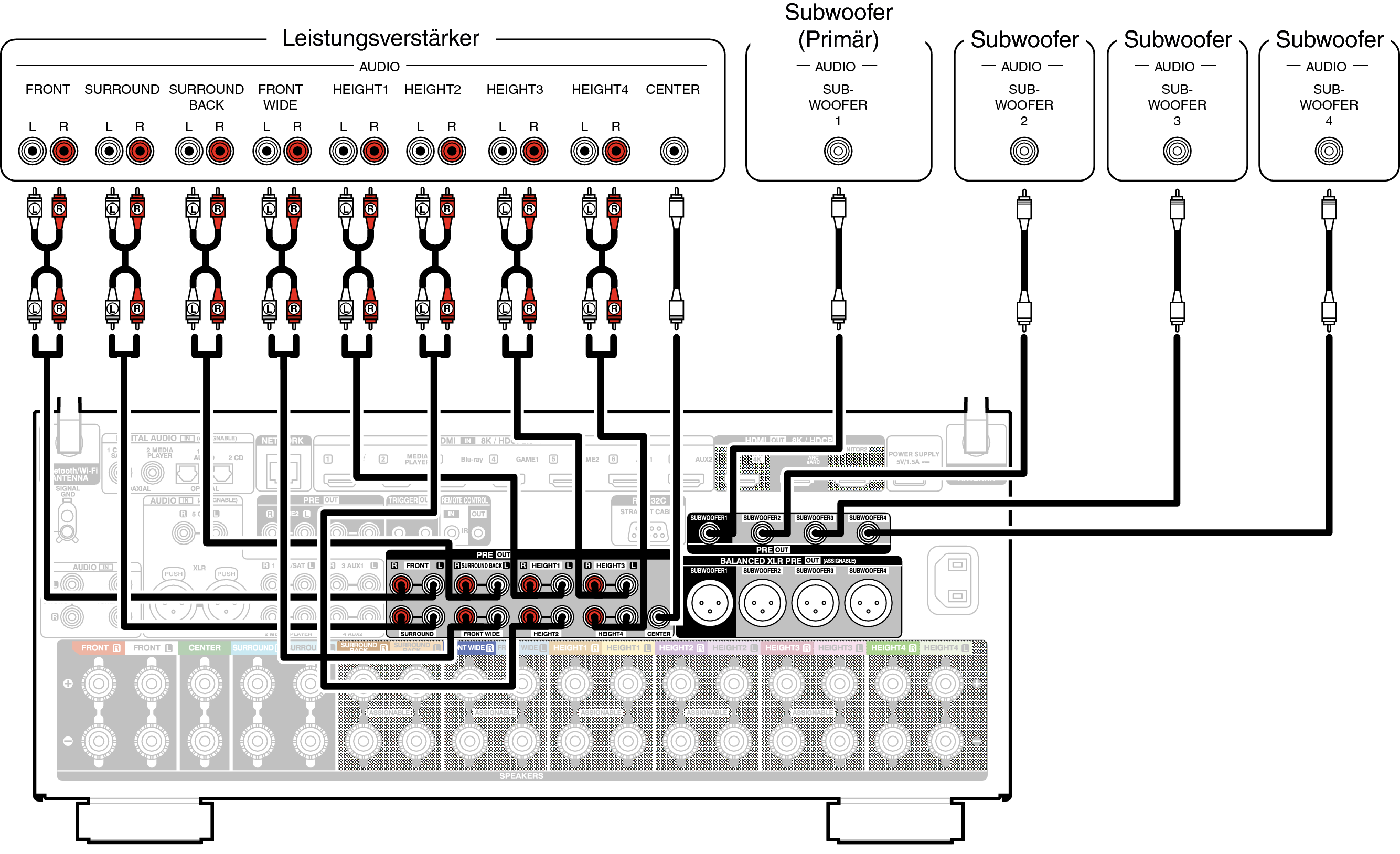

Wählen Sie den gewünschten Anschluss aus, und schließen Sie das Gerät an.

Wenn Sie einen externen Leistungsverstärker an alle Lautsprecher anschließen und dieses Gerät als Vorverstärker verwenden, stellen Sie “Endstufen-Zuweisung” auf “Vorverstärker” ein. Link
Störungen am Vorverstärker können reduziert werden, indem der Signalweg zum Leistungsverstärker ausgeschaltet wird.

Wenn Sie im Menü “Verbindung” einstellen, kann der Signalweg zum Leistungsverstärker jedes Kanals einzeln ausgeschaltet werden, und Sie können Ihren bevorzugten Kanal als Vorverstärker verwenden. Link

Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn an den linken Kanal (Anschluss L) an.

Das Ausgangssignal für den PRE OUT-Anschluss von Height 1, Height 2, Height 3 und Height 4 ist je nach verwendeter Kombination von Höhen-, Decken- oder Dolby Atmos-fähigen Lautsprechern unterschiedlich. Informationen zu den PRE OUT-Anschlüssen für die einzelnen Höhen-, Decken- oder Dolby Atmos-fähigen Lautsprecher finden Sie unter “Lautsprecherkonfiguration” - “Layout” oder “Front Layout/Middle Layout/Rear Layout/TS/CH”Link.

Sie können eine Verbindung zum Subwoofer entweder über einen RCA-Anschluss oder einen XLR-Anschluss herstellen.

Der XLR-Anschluss des Subwoofers kann auch als ein anderer Lautsprecher statt als ein Subwoofer verwendet werden, z. B. für den linken Front-Kanal, den rechten Front-Kanal oder den Center-Kanal. Um ihn als einen Lautsprecher zu verwenden, weisen Sie ihn unter “XLR Ausgangs-Zuweisung” einem Kanal Ihrer Wahl zu. Link

Bracket Open AVC-A1H Anschlussanordnung beim BALANCED XLR PRE OUT-Anschluss Bracket Close

ERDE (Erdung)

PLUS (+)

MINUS (–)

Die Anschlussanordnung entspricht bei diesem Gerät dem europäischen Modell.

Beim US-amerikanischen Modell entspricht sanwacirnumw_2 MINUS und sanwacirnumw_3 PLUS.

Wenn Sie ein Gerät anschließen, das den US-amerikanischen Anschlussanordnungstyp verwendet, tauschen Sie die Stecker sanwacirnumw_2 und sanwacirnumw_3 an einem Ende des symmetrischen Kabels aus.

HINWEIS

Vermeiden Sie beim Betrieb einen Kurzschluss von PLUS und ERDE oder MINUS und ERDE.

Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen.

Schalten Sie auch den Leistungsverstärker und Subwoofer aus.
