Connexion de ZONE2

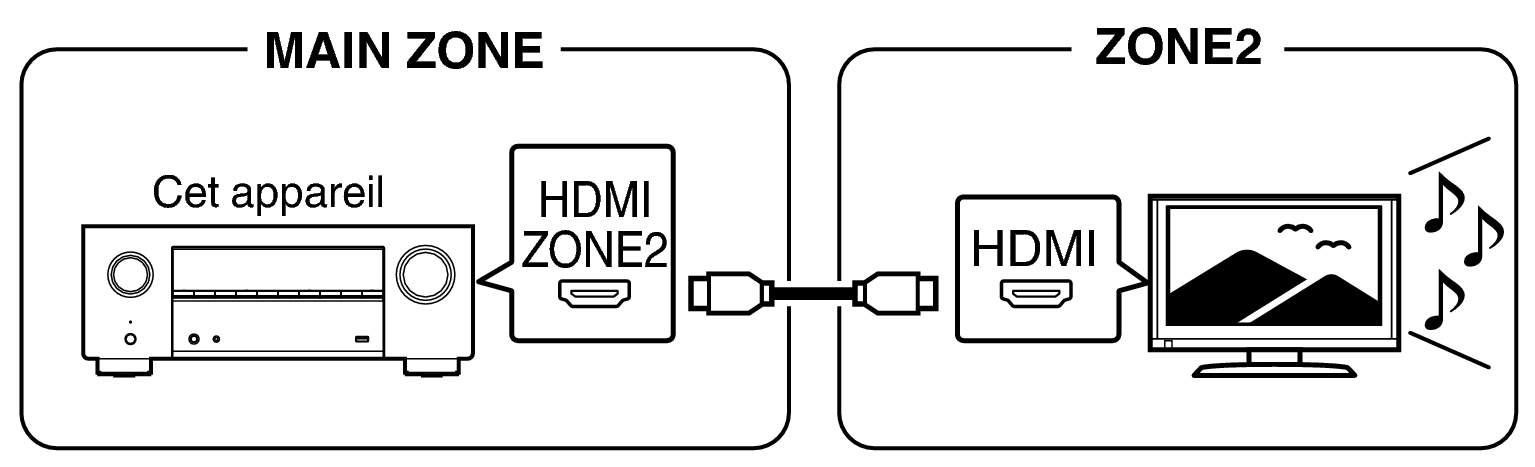

Connexion 1 : Connexion via la borne HDMI ZONE2

Lorsqu’un téléviseur est connecté à la borne HDMI ZONE2 OUT, vous pouvez lire un contenu vidéo ou audio à partir de l’appareil connecté à la borne HDMI 1 – 4 IN dans ZONE2 (fonction HDMI ZONE2).

Pict ZONE Audio1 X37

Lorsqu’une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que la MAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée, l’audio de la MAIN ZONE peut être mélangé sur 2 canaux audio.

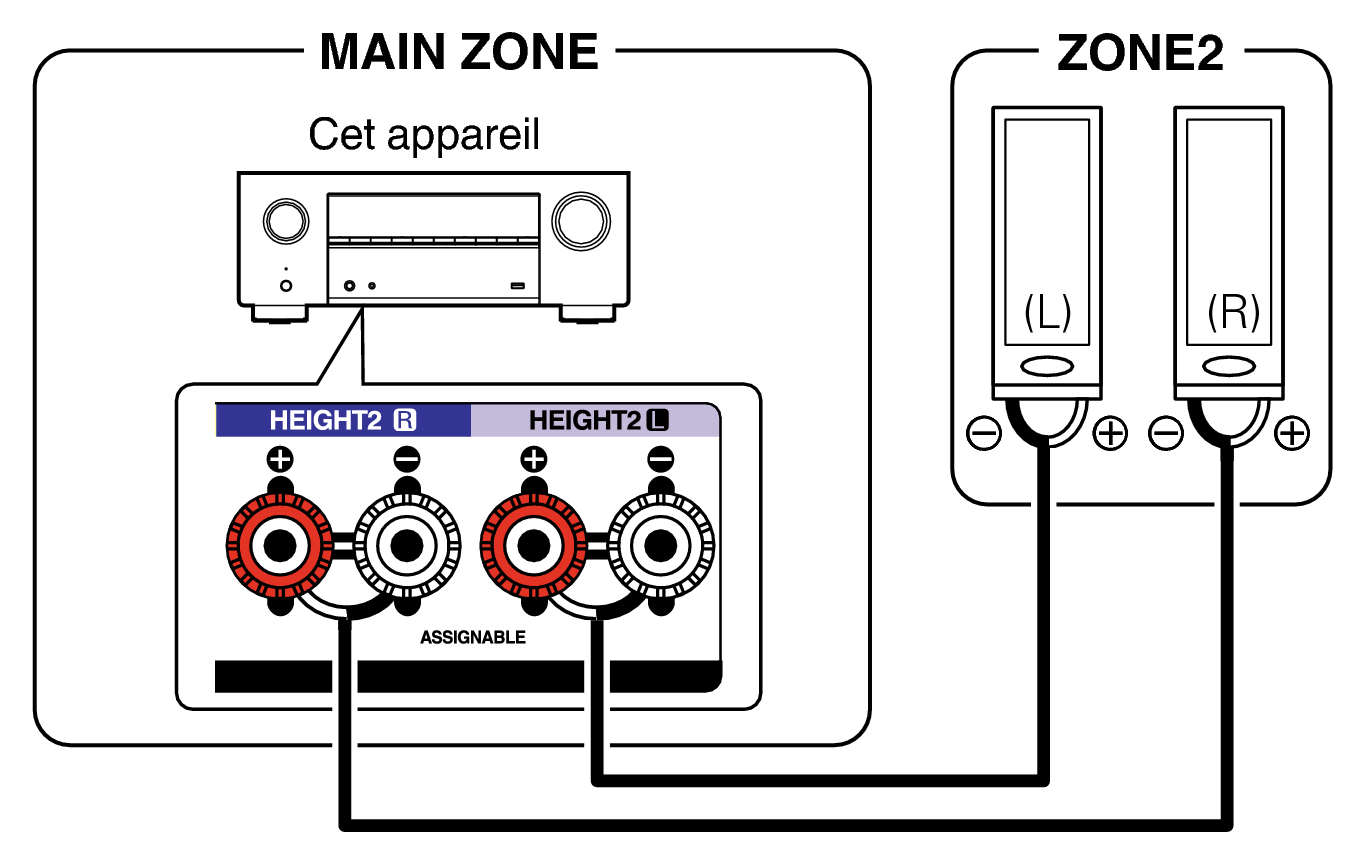

Connexion 2: Connexion à l’aide d’une borne de sortie d’enceinte

Si “Affectation des Amplis” est réglé sur “7.1p + ZONE2” dans le menu, l’audio de la ZONE2 est reproduit sur la borne d’enceinte HEIGHT2. lien

Pict ZONE Audio2 X38

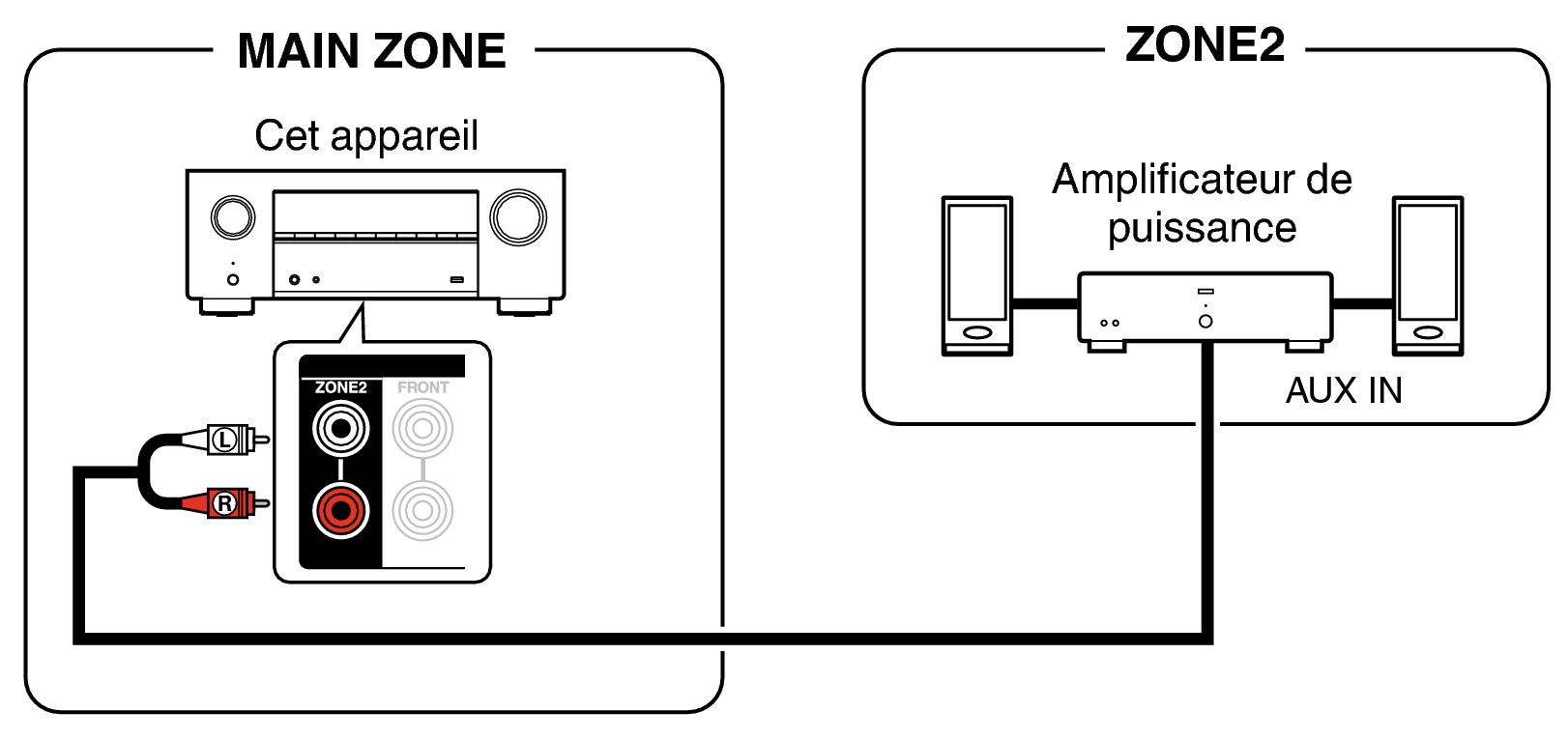

Connexion 3 : Connexion à l’aide d’un amplificateur externe (ZONE2)

Les signaux audio des terminaux de sortie audio des ZONE2 de cet appareil sont émis vers les amplificateurs des ZONE2 et sont lus sur ces mêmes amplificateurs.

Pict ZONE Audio3 X38
