Conexión de altavoces de 5,1 canales: conexión de amplificación dual de los altavoces delanteros y centrales

Este sistema reproduce 5.1 canales. Puede utilizar la conexión de amplificación dual para los altavoces delanteros y los altavoces centrales.

La conexión de amplificación dual es un método en el que se conectan amplificadores separados a los terminales de agudos y a los terminales de graves de un altavoz compatible con amplificación dual.

Esta conexión evita que la EMF (la energía que regresa sin ser emitida) del altavoz de graves fluya hacia el altavoz de agudos y afecte su calidad de sonido para producir una reproducción de audio de mayor calidad.

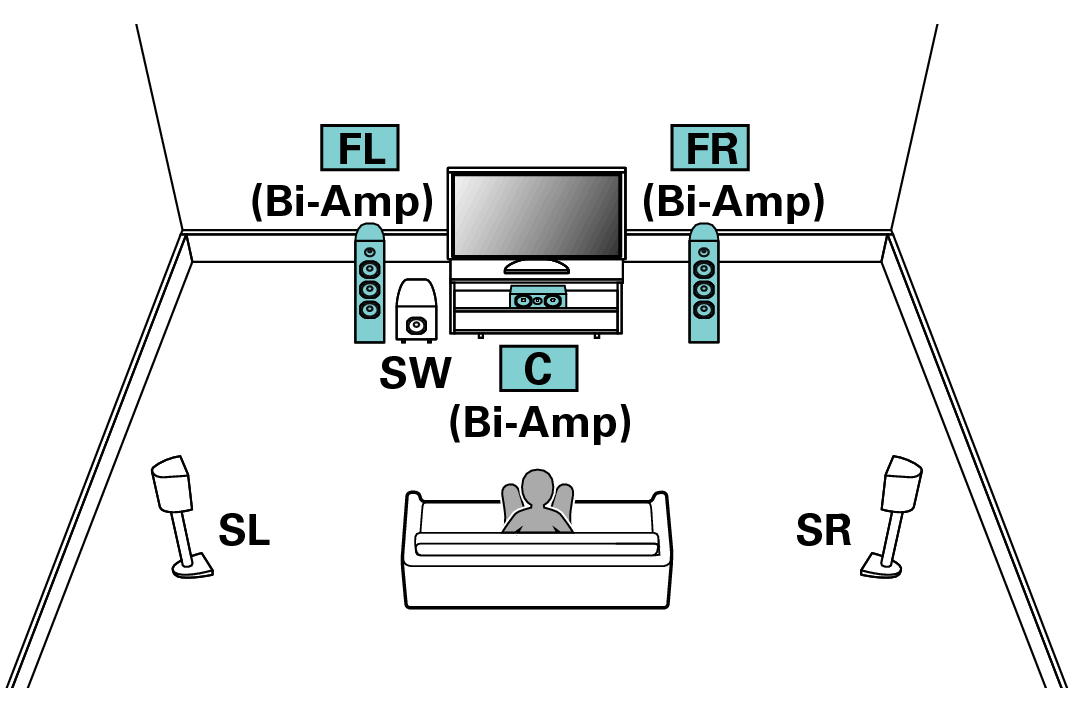

Pict SP Layout 5.1 BiAmp LCR
NOTA

Cuando utilice conexiones de amplificación dual, asegúrese de retirar la placa de cortocircuito o el cable de cortocircuito que conecta los terminales de graves y de agudos del altavoz.

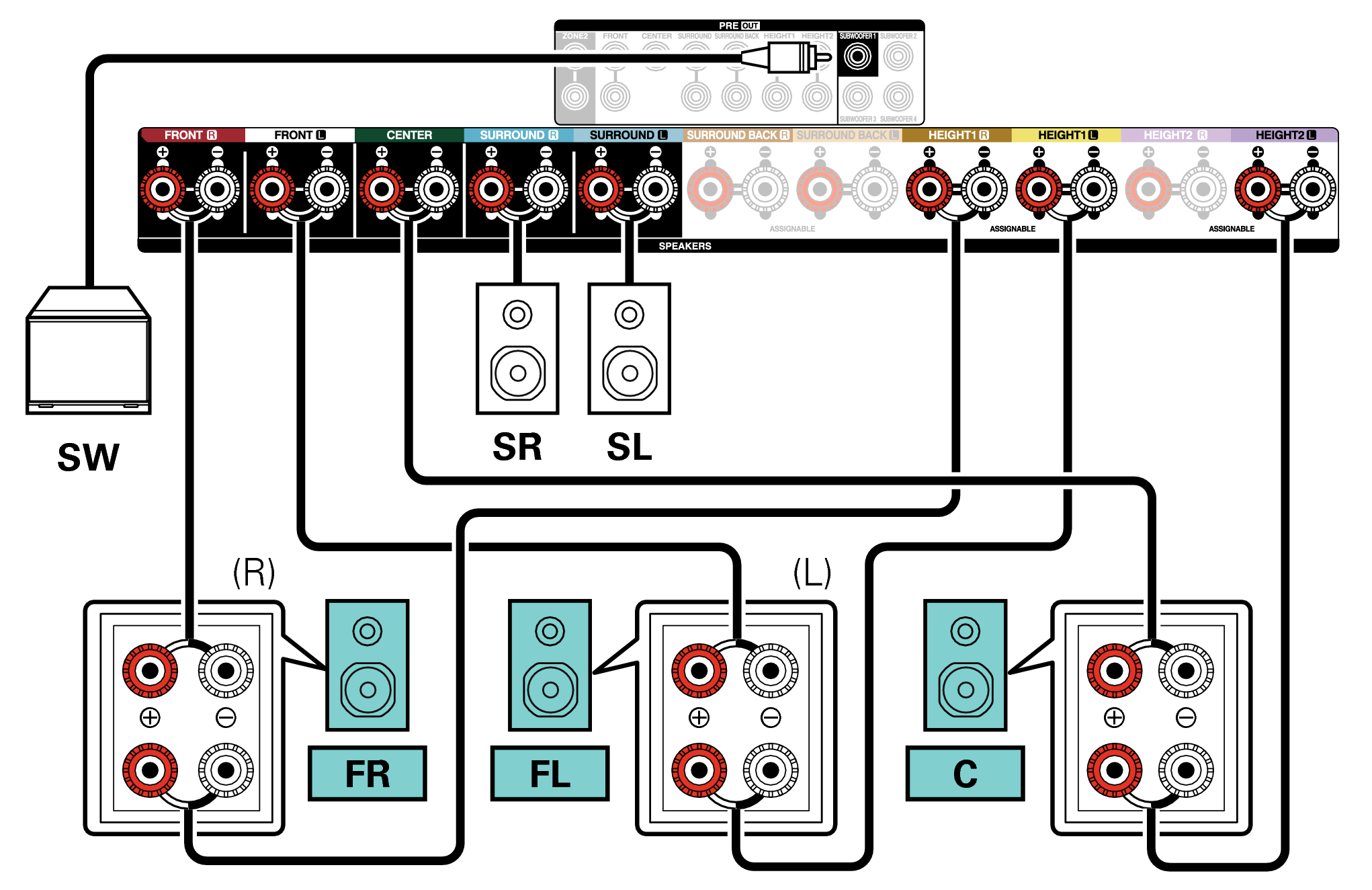

Conne SP 5.1 BiAmp LCR X39
