Conexión de ZONE

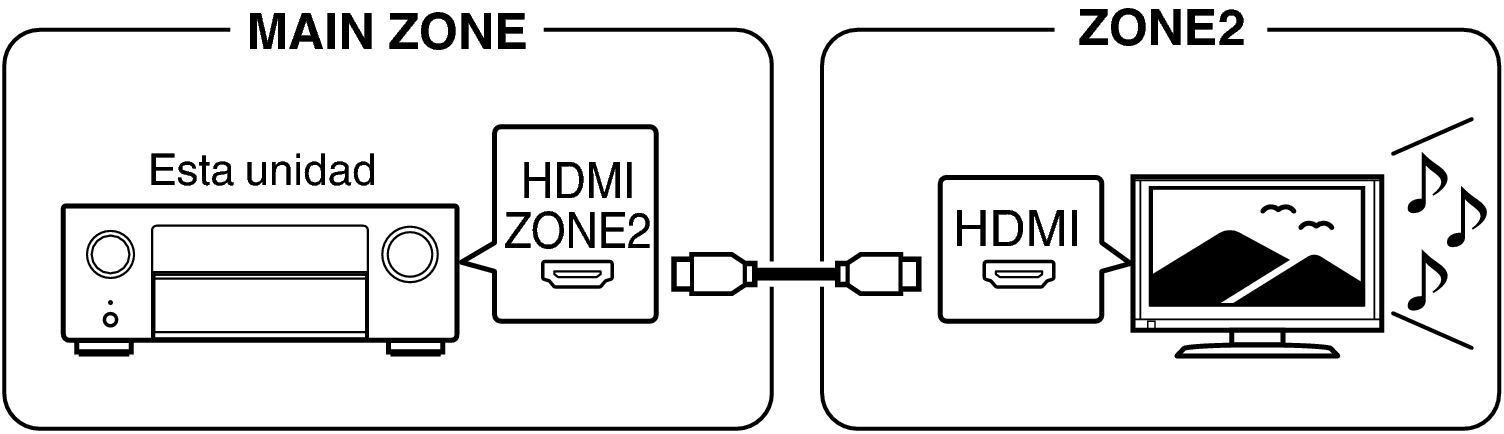

Conexión 1: Conexión a través del conector HDMI ZONE2

Si conecta un TV al conector HDMI ZONE2 OUT, puede reproducir vídeo o audio desde el dispositivo conectado al conector HDMI 1 – 7 IN en ZONE2 (función HDMI ZONE2).

Pict ZONE Audio1 X48

Cuando conecte un TV al conector HDMI ZONE2 OUT, y MAIN ZONE y ZONE2 se ajusten a la misma fuente de entrada, el audio de MAIN ZONE podría mezclarse con el audio de 2 canales.

Conexión 2: conexión en la que se utiliza un terminal de salida de altavoz

Cuando la opción “Asignar amplificador” del menú se ajusta en cualquiera de los siguientes parámetros, la salida de audio se produce a través de los altavoces de ZONE2 o ZONE3. enlace

Asignar amplificador: 7.1ch + ZONE2

Pict ZONE Audio2 X48

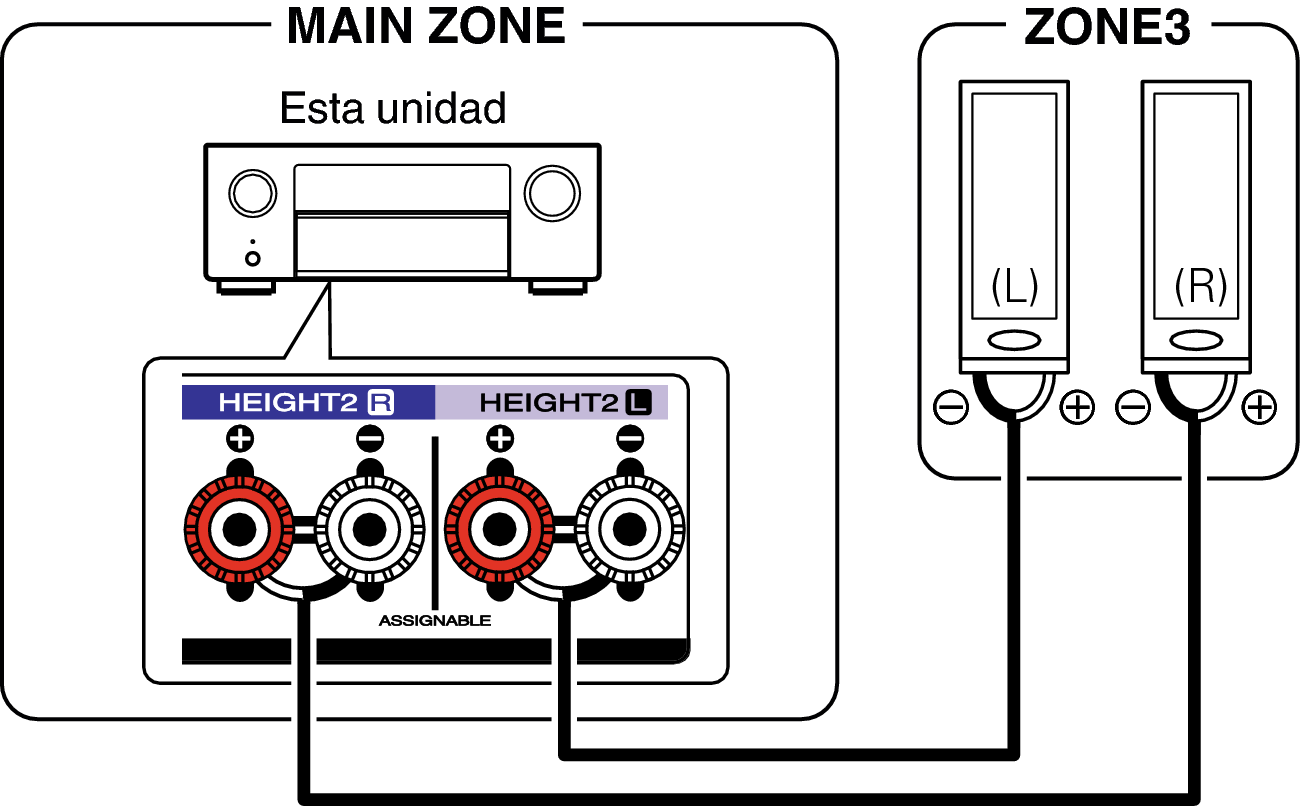

Asignar amplificador: 7.1ch + ZONE3

Pict ZONE Audio3 X48

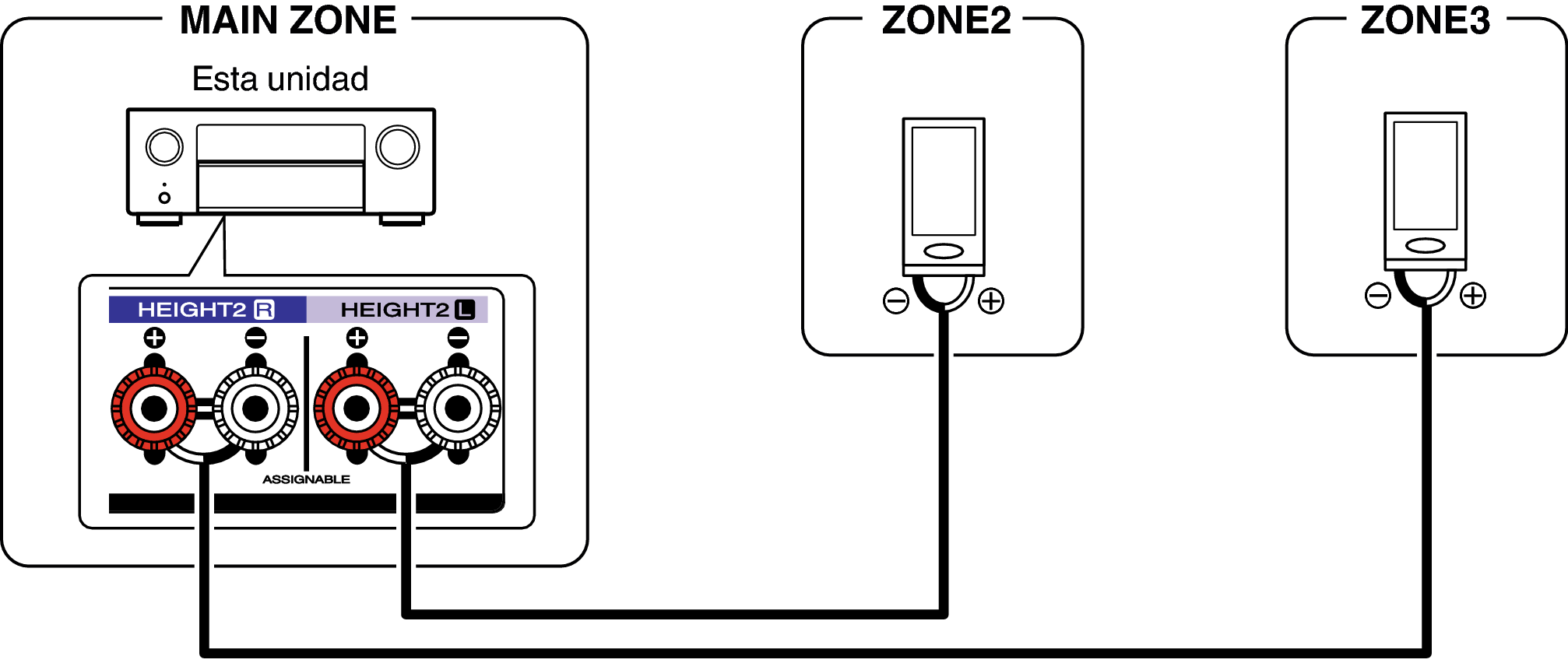

Asignar amplificador: 7.1ch + ZONE2/3-MONO

Pict ZONE Audio4 X48

Asignar amplificador: 5.1ch + ZONE2/3

Pict ZONE Audio5 X48

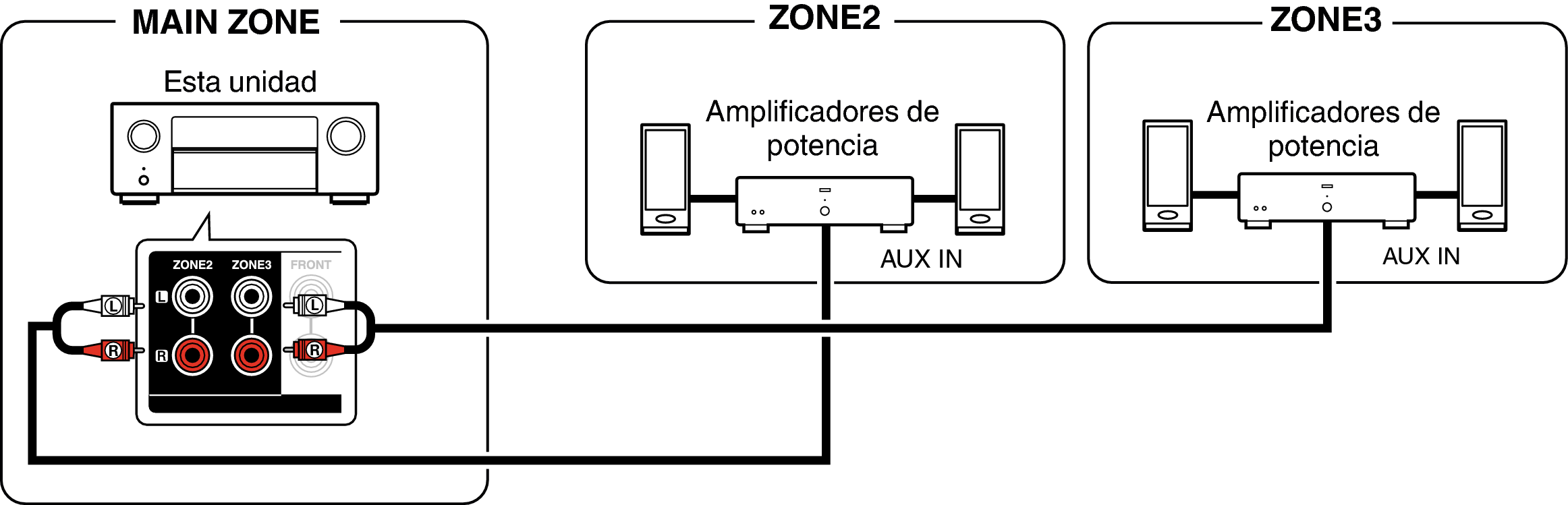

Conexión 3: conexión a través de los amplificadores de potencia externos

Las señales de audio de los conectores de salida de audio ZONE2 y ZONE3 de esta unidad se transmiten hacia los amplificadores de ZONE2 y ZONE3 y se reproducen en estos amplificadores.

Pict ZONE Audio6 X48
