U kunt de externe stroomversterker aansluiten op het kanaal Voor in plaats van op het Hoog3-kanaal. In dit geval sluit u het Hoog3-kanaal aan op de HEIGHT 3/FRONT WIDE-luidsprekeraansluitingen en sluit u de externe stroomversterker aan op de PRE OUT-aansluitingen voor het kanaal Voor. Gebruik dan de instelling “Pre-out” in het menu om “Front” in te stellen voor het kanaal dat is aangesloten op de externe stroomversterker.koppeling

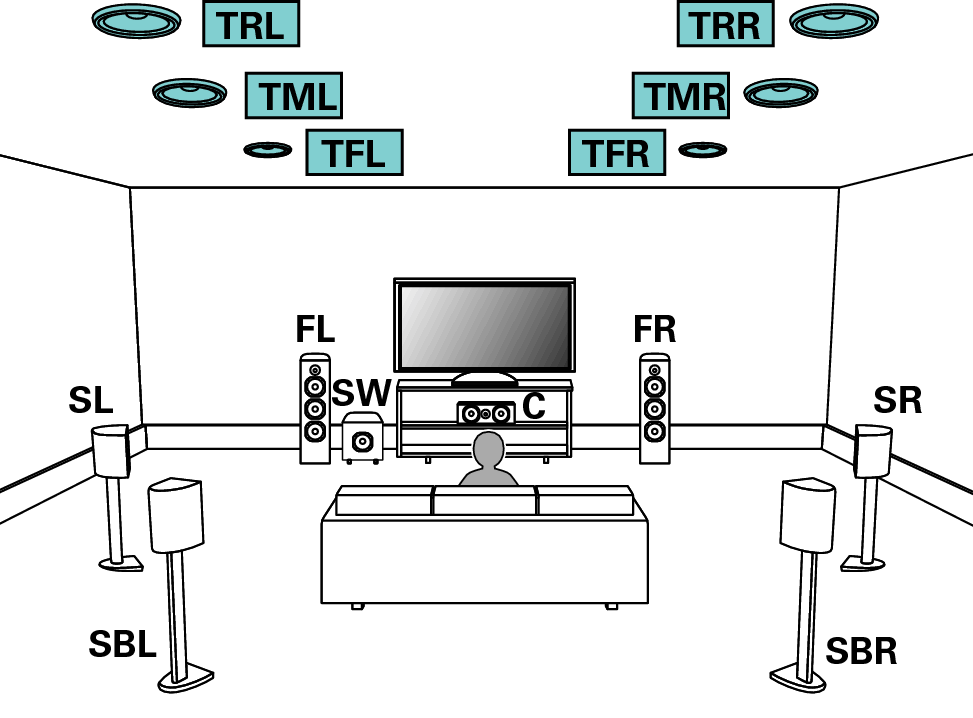

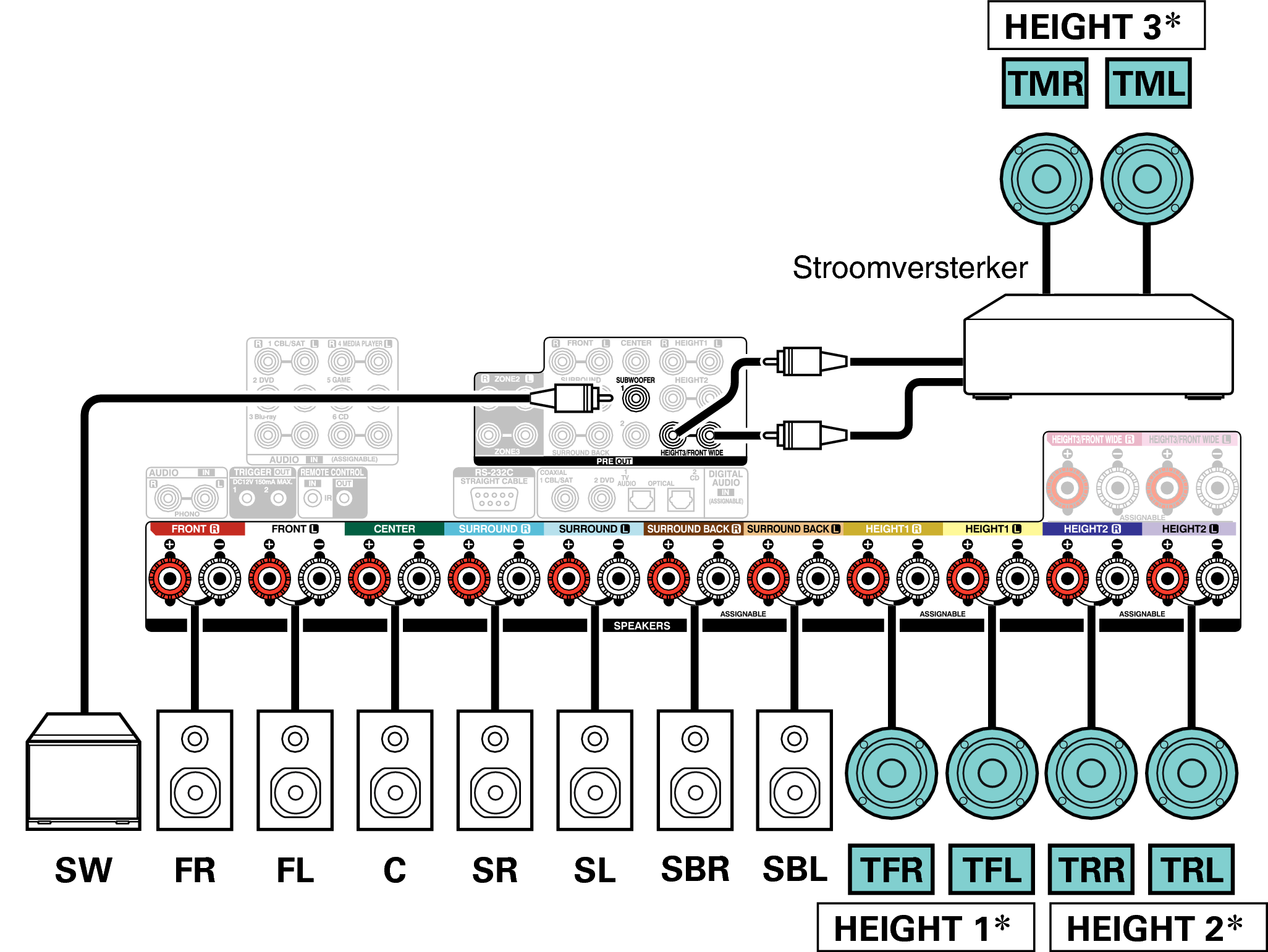

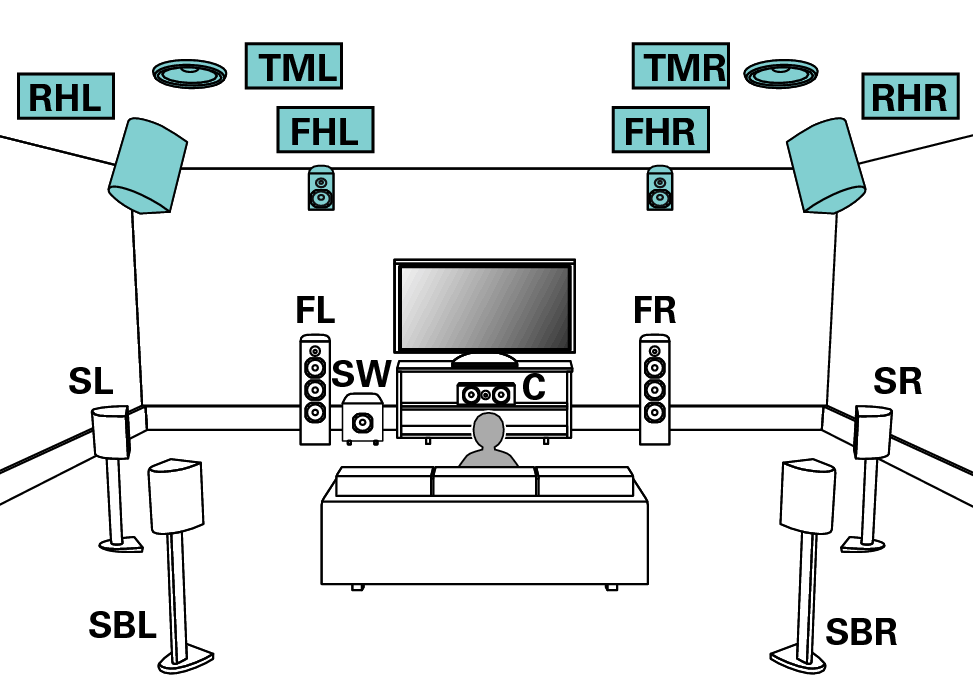

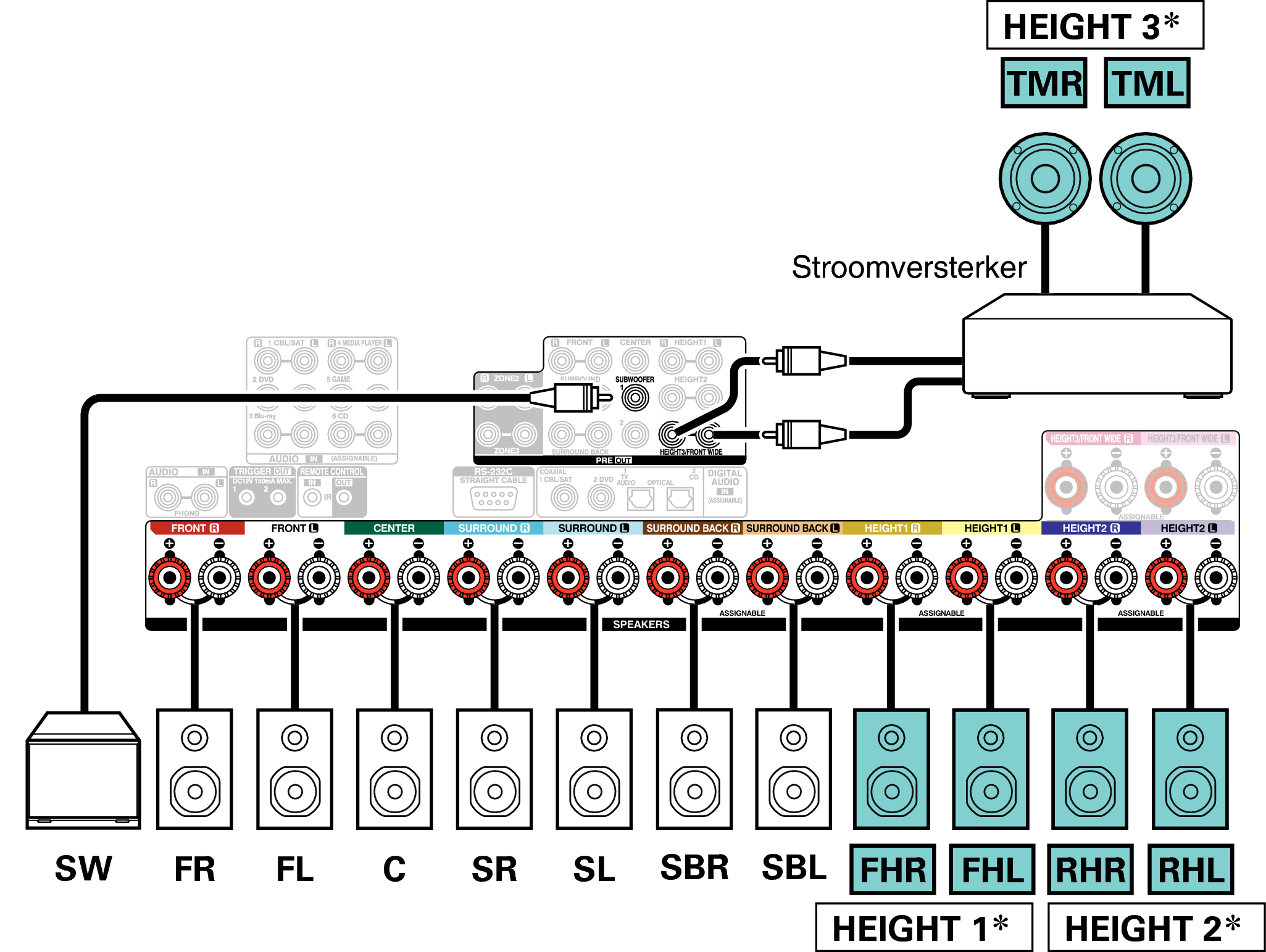

Voorbeeldaansluiting voor twee sets hoogteluidsprekers en een set plafondluidsprekers

Stel “Vloer” in op “5-kan. & SB” en “Hoogteluidspr” op “6-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling, koppeling

U kan de combinatie van de HEIGHT1, HEIGHT2 en de HEIGHT3 kanalen wijzigen in de instellingen. koppeling

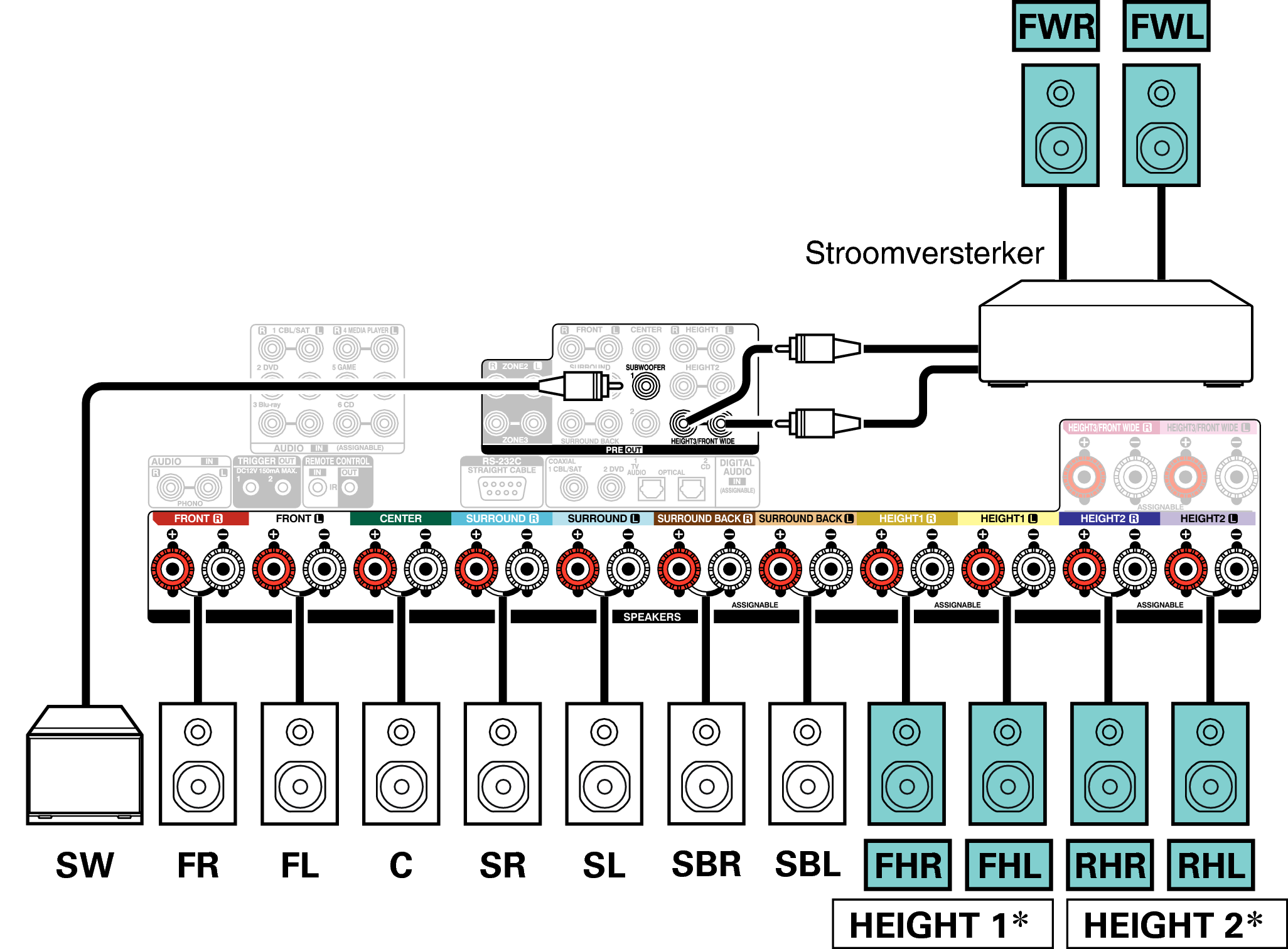

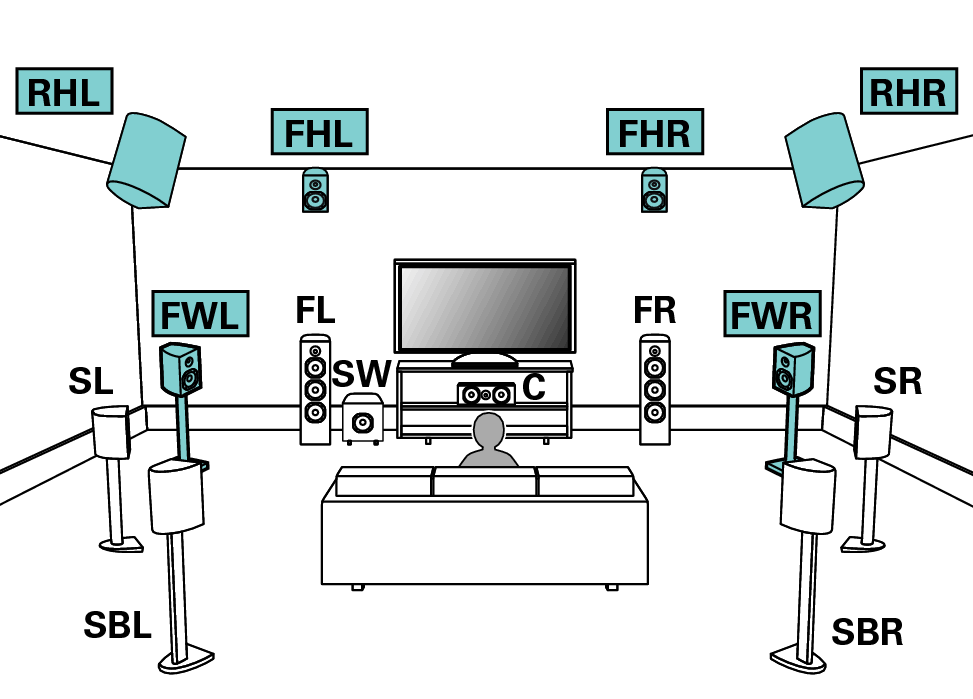

Voorbeeldaansluiting voor twee sets hoogteluidsprekers en een set brede voorluidsprekers

Stel “Vloer” in op “5-k. & SB & FW” en “Hoogteluidspr” op “4-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling, koppeling

U kan de combinatie van de HEIGHT1 en de HEIGHT2 kanalen wijzigen in de instellingen. koppeling

U kunt de externe stroomversterker aansluiten op het kanaal Voor in plaats van op het kanaal Voor-breed. Sluit in dit geval het kanaal Voor-breed aan op de HEIGHT 3/FRONT WIDE-luidsprekerterminals en sluit de externe stroomversterker aan op de PRE OUT-connectors voor het kanaal Voor. Gebruik dan de instelling “Pre-out” in het menu om “Front” in te stellen voor het kanaal dat is aangesloten op de externe stroomversterker.koppeling

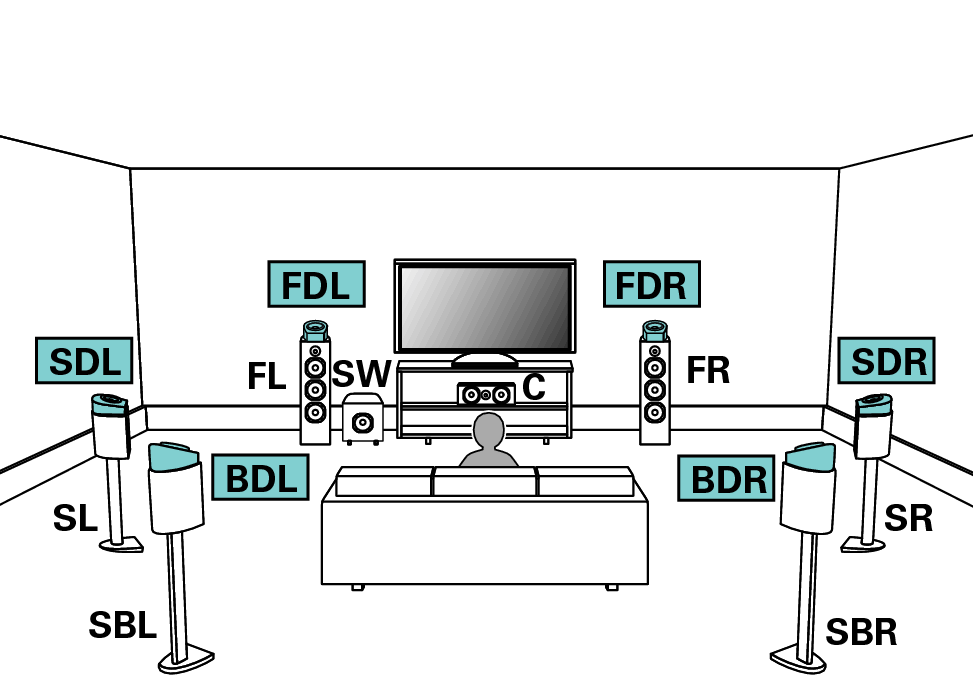

Voorbeeldaansluiting voor drie sets Dolby Atmos Enabled-luidsprekers

Stel “Vloer” in op “5-kan. & SB” en “Dolby luidspr” op “6-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling, koppeling

U kan de combinatie van de HEIGHT1, HEIGHT2 en de HEIGHT3 kanalen wijzigen in de instellingen. koppeling

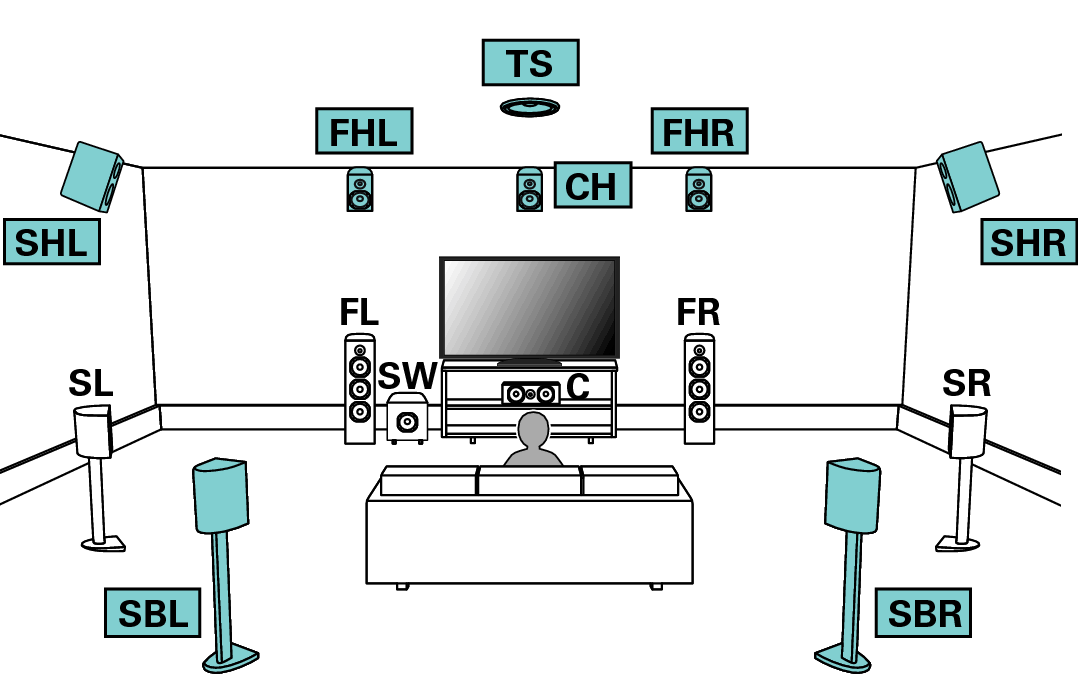

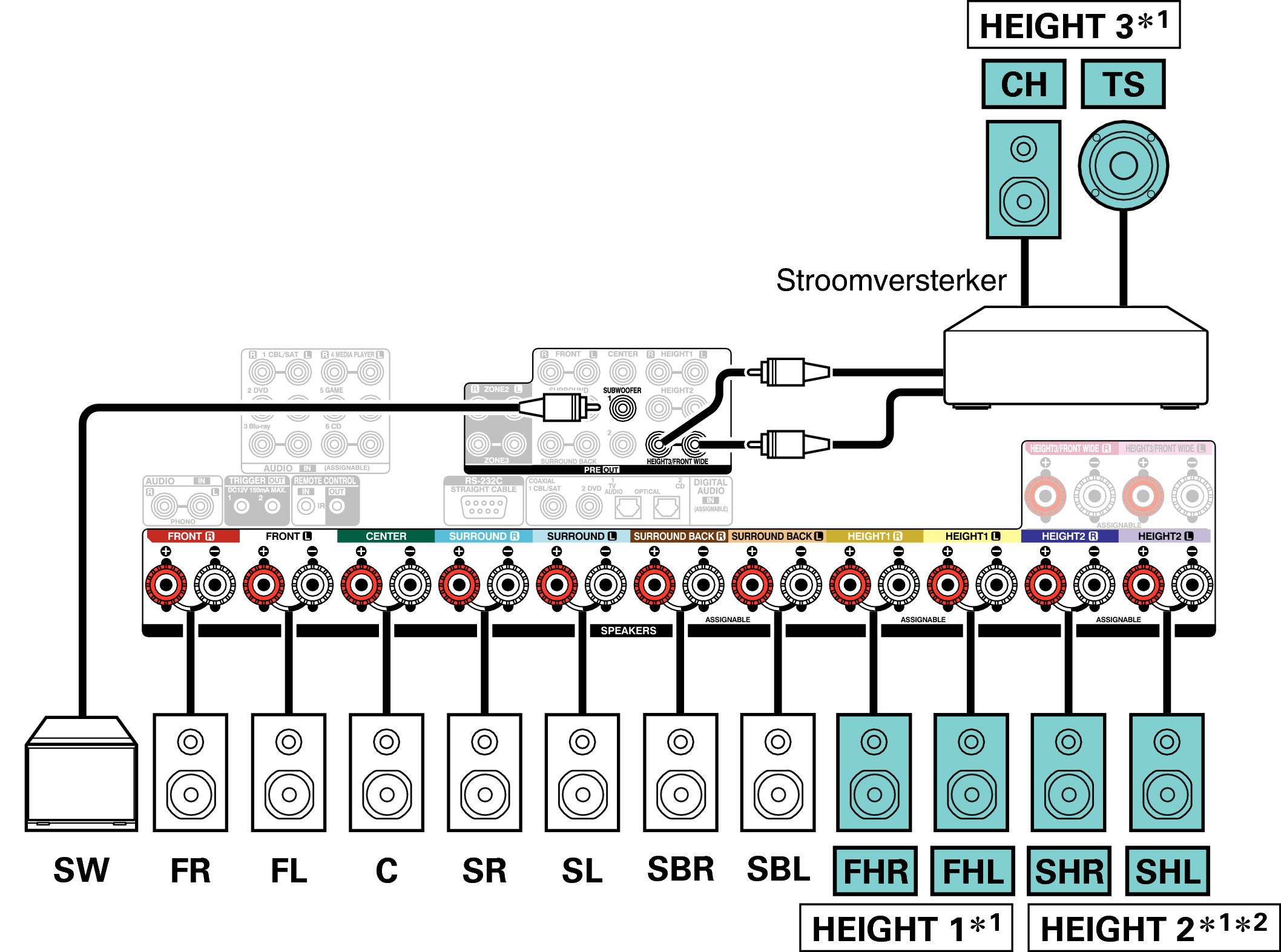

Voorbeeldaansluiting voor het Auro-3D 13.1-kanaals systeem

Deze luidsprekerconfiguratie is geoptimaliseerd voor Auro-3D-weergave.

Stel “Vloer” in op “5-kan. & SB” en “Hoogteluidspr” op “6-kan.” in het menu wanneer u aansluit in deze configuratie. koppeling, koppeling
Stel vervolgens “Hoogte” - “Voorindeling” in op “Front Height & Center Height” en “Mid. indeling” op “Surr. Height & Top Surround”. koppeling

U kan de combinatie van de HEIGHT1, HEIGHT2 en de HEIGHT3 kanalen wijzigen in de instellingen. koppeling

Voor de beste Auro-3D-ervaring zijn surround hoogteluidsprekers aanbevolen, maar u kunt ze vervangen door hoogteluidsprekers achter van een Dolby Atmos luidsprekerinstallatie in plaats van Surround hoog luidsprekers.

De combinatie van de HEIGHT1, HEIGHT2 en de HEIGHT3 kanalen kan worden gewijzigd naar de volgende patronen volgens het luidsprekersysteem dat wordt gebruikt.
Stel dit in vanaf “Verst. Toewijzen” in het menu. koppeling

Combinatie van hoog-luidsprekers die moeten worden gebruikt				Aangesloten luidsprekeraansluitingen
	Aantal luidsprekers hoog/plafond	Aantal Dolby-luidsprekers	Combinatiepatroon	HEIGHT1	HEIGHT2	HEIGHT 3/ FRONT WIDE 1
2-kan.	2-kan.	Geen	Front Height	Front Height	-	-
			Top Front	Top Front	-	-
			Top Middle	Top Middle	-	-
			Top Rear	Top Rear	-	-
			Rear Height	Rear Height	-	-
	Geen	2-kan.	Front Dolby	Front Dolby	-	-
			Surround Dolby	Surround Dolby	-	-
			Back Dolby 2	Back Dolby	-	-
4-kan.	2-kan.	2-kan.	Front Dolby & Top Rear	Front Dolby	Top Rear	-
			Front Dolby & Rear Height	Front Dolby	Rear Height	-
			Front Height & Surr. Dolby	Front Height	Surround Dolby	-
			Front Height & Back Dolby 2	Front Height	Back Dolby	-
			Top Front & Surr. Dolby	Top Front	Surround Dolby	-
			Top Front & Back Dolby 2	Top Front	Back Dolby	-

Combinatie van hoog-luidsprekers die moeten worden gebruikt				Aangesloten luidsprekeraansluitingen
	Aantal luidsprekers hoog/plafond	Aantal Dolby-luidsprekers	Combinatiepatroon	HEIGHT1	HEIGHT2	HEIGHT 3/ FRONT WIDE 1
4-kan.	4-kan.	Geen	Front Height & Top Middle	Front Height	Top Middle	-
			Front Height & Top Rear	Front Height	Top Rear	-
			Front Height & Rear Height 3	Front Height	Rear Height	-
			Front Height & Surr. Height	Front Height	Surr. Height	-
			Top Front & Top Rear	Top Front	Top Rear	-
			Top Front & Rear Height	Top Front	Rear Height	-
			Top Middle & Rear Height	Top Middle	Rear Height	-
	Geen	4-kan.	Front Dolby & Surr. Dolby	Front Dolby	Surround Dolby	-
	Geen	4-kan.	Front Dolby & Back Dolby 2	Front Dolby	Back Dolby	-
5-kan.	5-kan.	Geen	Front Height & Rear Height & Top Surround 3	Front Height	Rear Height	L: Top Surround
			Front Height & Surr. Height & Top Surround 3	Front Height	Surr. Height	L: Top Surround
			Front Height & Rear Height & Center Height	Front Height	Rear Height	R: Center Height
			Front Height & Surr. Height & Center Height	Front Height	Surr. Height	R: Center Height

Combinatie van hoog-luidsprekers die moeten worden gebruikt				Aangesloten luidsprekeraansluitingen
	Aantal luidsprekers hoog/plafond	Aantal Dolby-luidsprekers	Combinatiepatroon	HEIGHT1	HEIGHT2	HEIGHT 3/ FRONT WIDE 1
6-kan.	6-kan.	Geen	Front Height & Surr. Height & Rear Height 4	Front Height	Rear Height	Surr. Height
			Front Height & Rear Height & Top Surround & Center Height 3	Front Height	Rear Height	L: Top Surround R: Center Height
			Front Height & Surr. Height & Top Surround & Center Height	Front Height	Surr. Height	L: Top Surround R: Center Height
			Front Height & Top Middle & Rear Height 3 5	Front Height	Rear Height	Top Middle
			Top Front & Top Middle & Top Rear 5	Top Front	Top Rear	Top Middle
	4-kan.	2-kan.	Front Height & Surr. Dolby & Rear Height 3	Front Height	Rear Height	Surround Dolby
	4-kan.	2-kan.	Top Front & Surr. Dolby & Top Rear	Top Front	Top Rear	Surround Dolby
	2-kan.	4-kan.	Front Height & Surr. Dolby & Back Dolby 2	Front Dolby	Back Dolby	Surround Dolby
			Front Dolby & Top Middle & Back Dolby 2	Front Dolby	Back Dolby	Top Middle
			Front Dolby & Surr. Dolby & Rear Height	Front Dolby	Rear Height	Surround Dolby
	Geen	6-kan.	Front Dolby & Surr. Dolby & Back Dolby 2	Front Dolby	Back Dolby	Surround Dolby

Sluit op de luidsprekeraansluiting van HEIGHT3/FRONT WIDE aan om de voorluidsprekers breed te gebruiken. Stel “Vloer” in het menu in op “5-kan. & FW” of “5-k. & SB & FW”. koppeling

U kunt deze combinatie selecteren als u surround achterluidsprekers gebruikt.

Gebruik 2 sets hoogteluidsprekers in de juiste geluidsmodi voor weergave via Dolby Atmos, DTS:X of Auro-3D.
Gebruik de hoogteluidsprekers voor en achter voor weergave via Dolby Atmos of DTS:X.
Gebruik hoogteluidsprekers voor en surround hoogteluidsprekers voor weergave via Auro-3D.

U kunt deze combinatie selecteren wanneer “Vloer” in het menu op “5-kan.” of “5-kan. & SB” staat. koppeling
