Anschluss von 9.1-Kanal-Lautsprechern

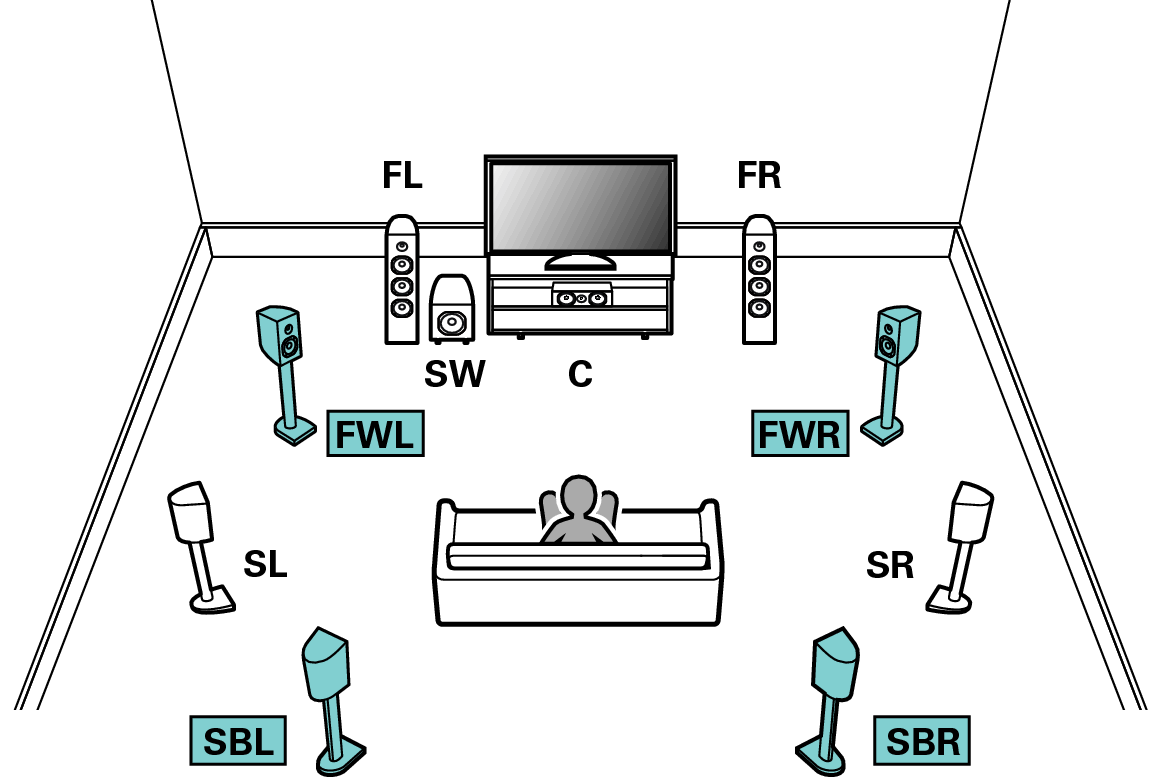

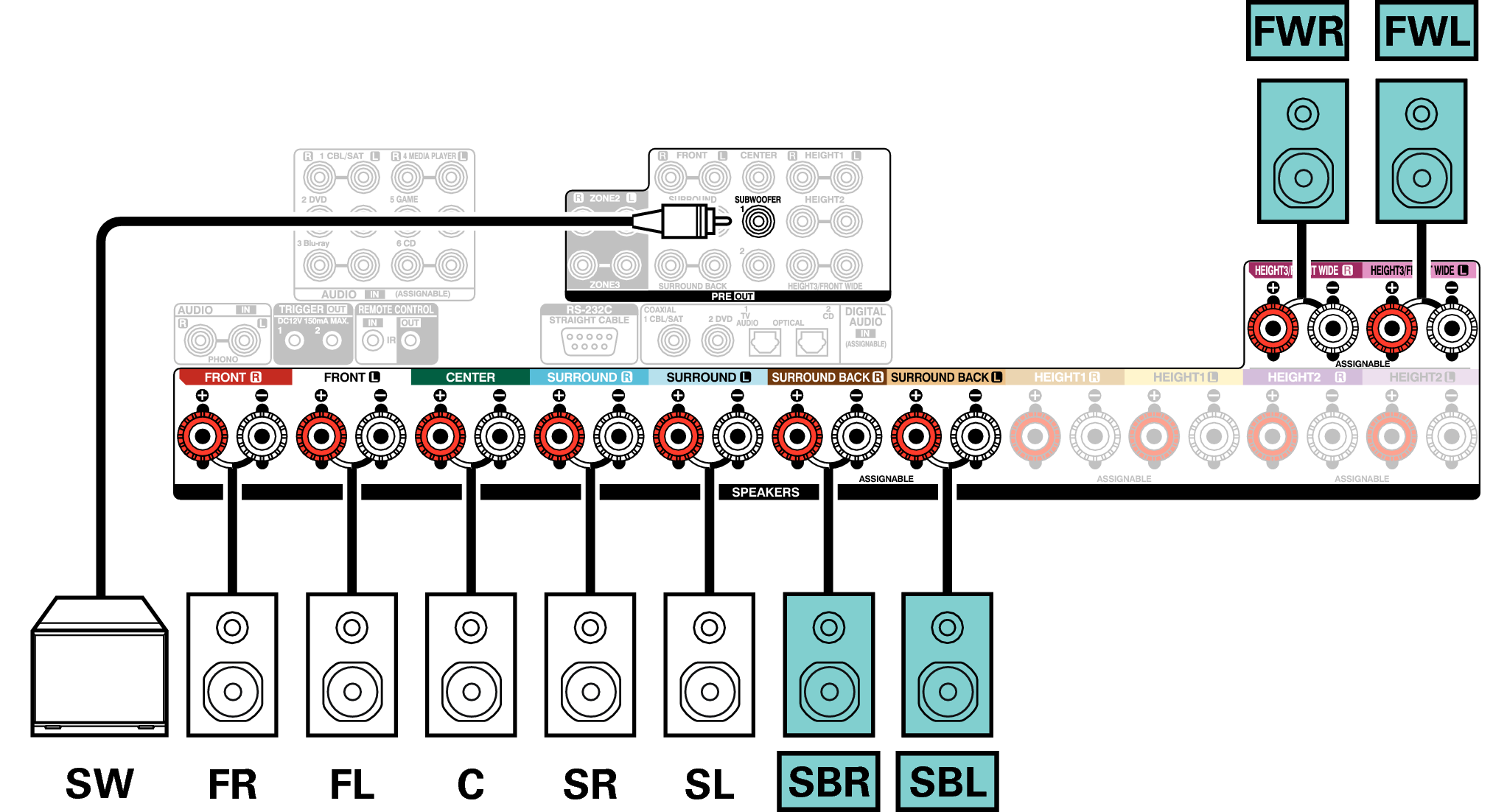

Beispielanschluss bei Verwendung der Surround-Back- und Front-Wide-Lautsprecher
![Pict SP Layout 9.1 SB FW](fig/Pict SP Layout 9.1 SB FW_DRDZILebneuxdc.png)
![Conne SP 9.1 SB FW X67E3](fig/Conne SP 9.1 SB FW X67E3_DRDZILqkzfimol.png)
Legen Sie für “Hauptlautspr.” die Einstellung “5-Kan.+SB+FW” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link

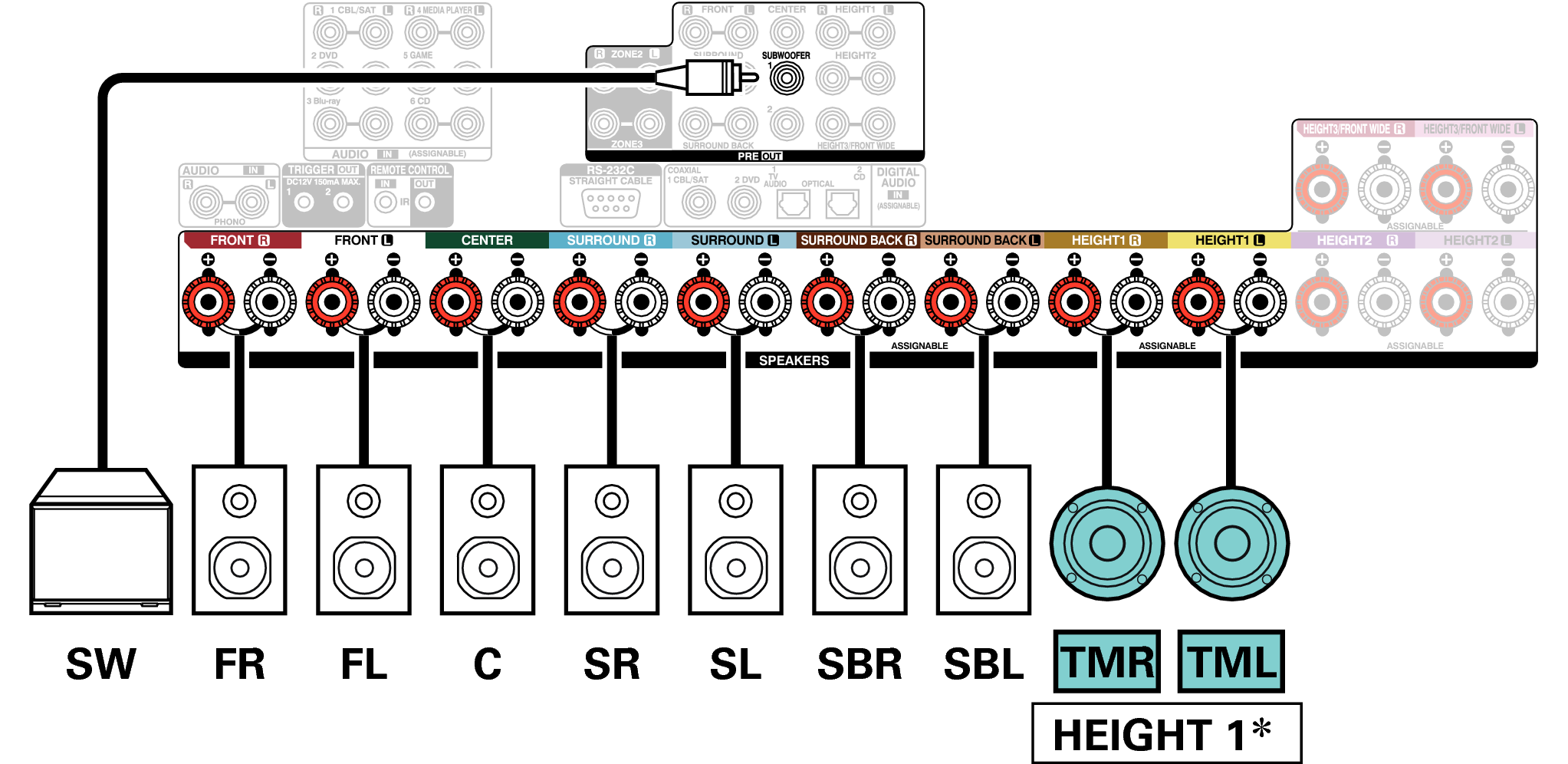

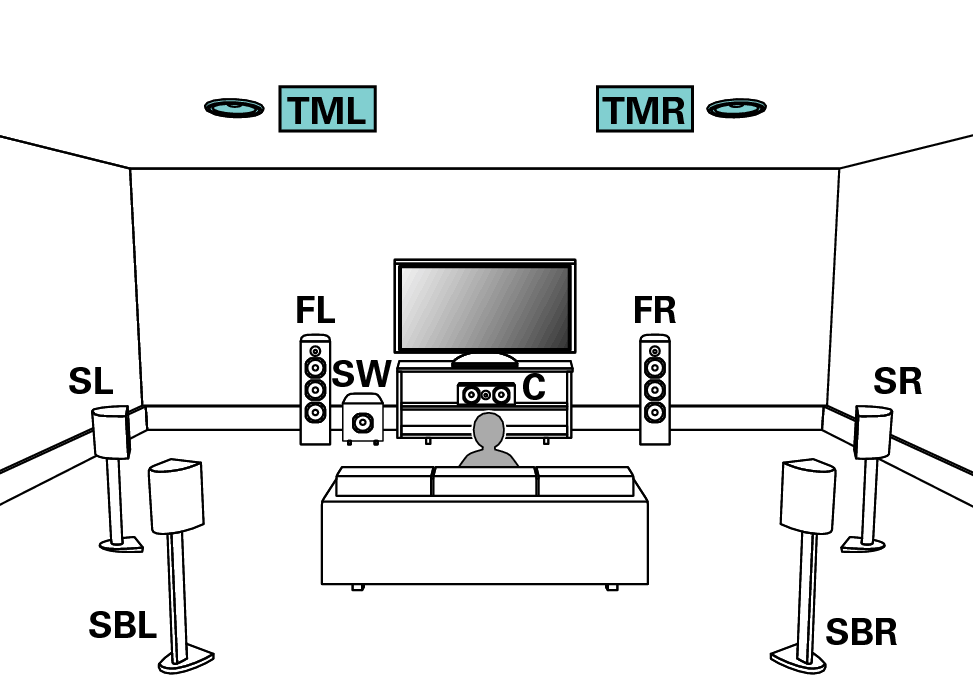

Beispielanschluss bei Verwendung eines Satzes von Deckenlautsprechern
![Pict SP Layout 9.1 TM](fig/Pict SP Layout 9.1 TM_DRDZILxbpvkjse.png)
Legen Sie für “Height” - “Height-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link
![Conne SP 9.1 TM X67E3](fig/Conne SP 9.1 TM X67E3_DRDZILhamaofql.png)
Anstelle der Top-Middle-Lautsprecher können die Top-Front- oder Top-Rear-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall unter “Height” - “Layout” im Menü die anzuschließenden Deckenlautsprecher fest. Link

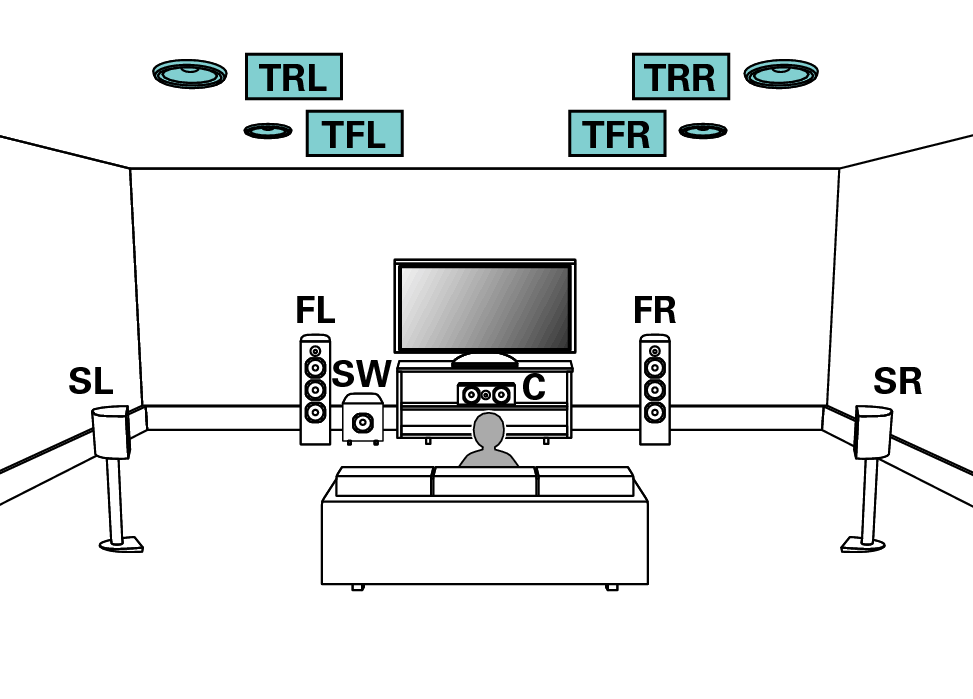

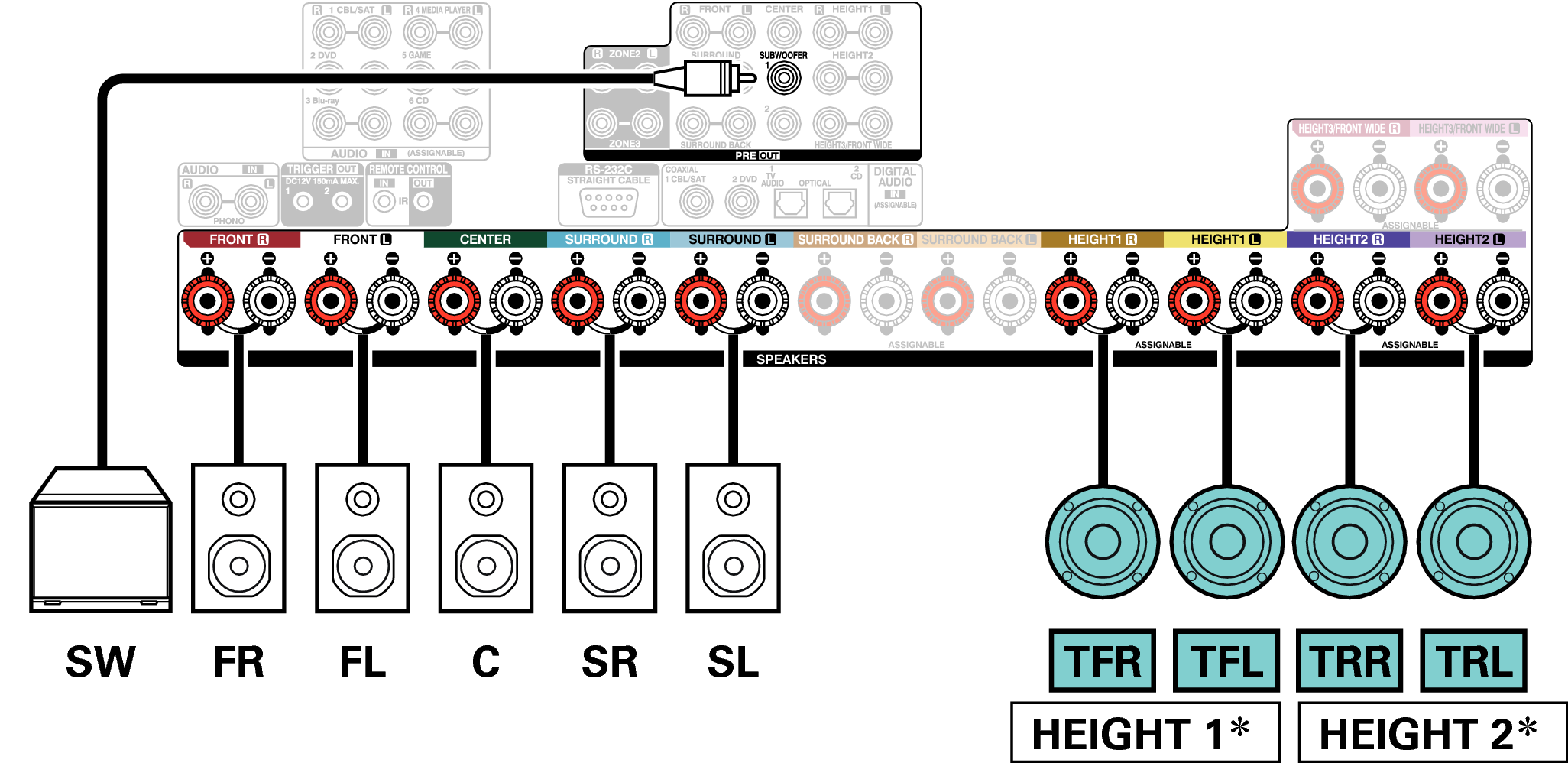

Beispielanschluss bei Verwendung von zwei Sätzen von Deckenlautsprechern
![Pict SP Layout 9.1 TR TF](fig/Pict SP Layout 9.1 TR TF_DRDZILtwllzcou.png)
![Conne SP 9.1 TR TF X67E3](fig/Conne SP 9.1 TR TF X67E3_DRDZILnjljgnqf.png)
Sie können die Kombination der HEIGHT1- und HEIGHT2-Kanäle in den Einstellungen ändern. Link

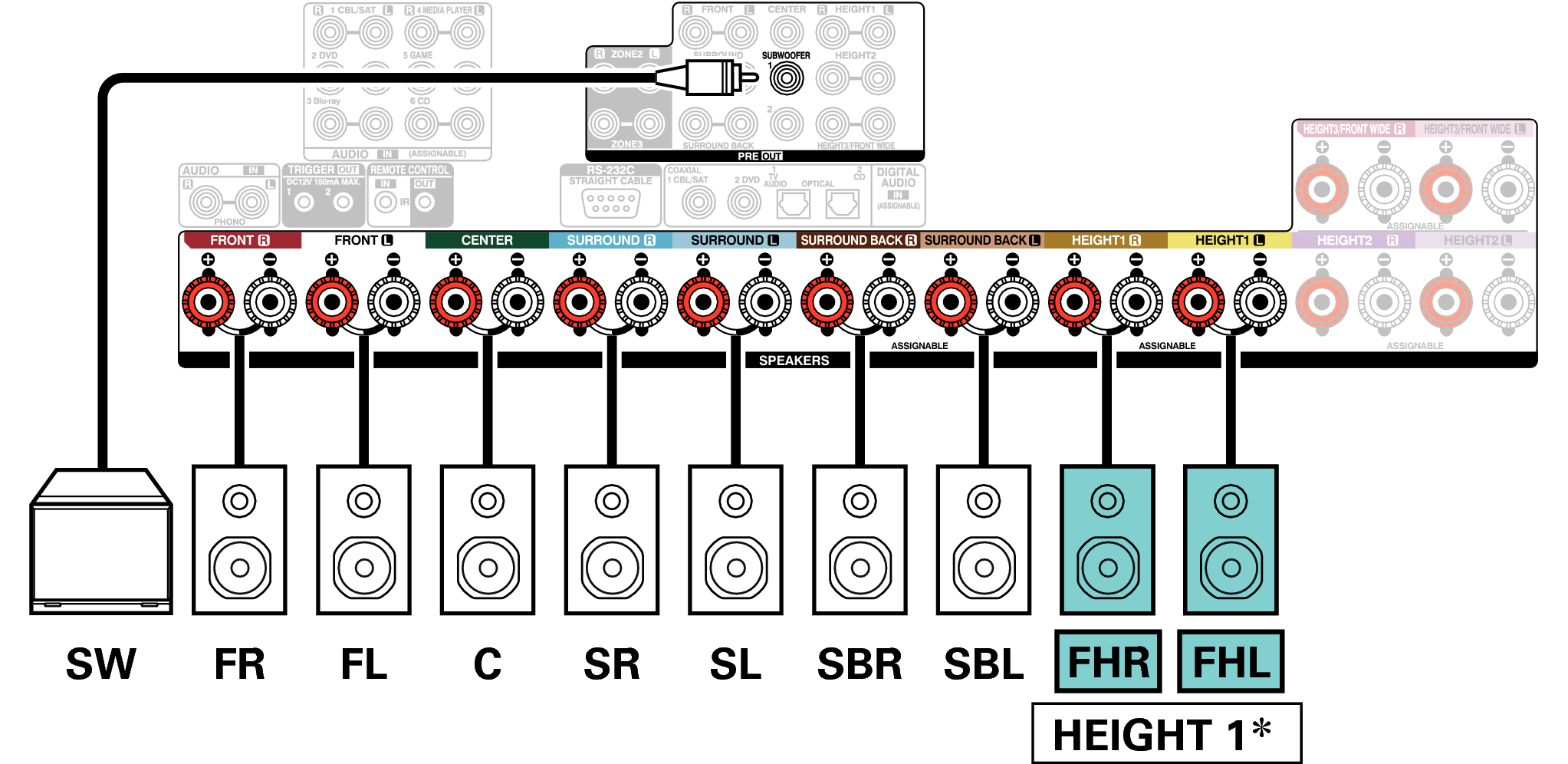

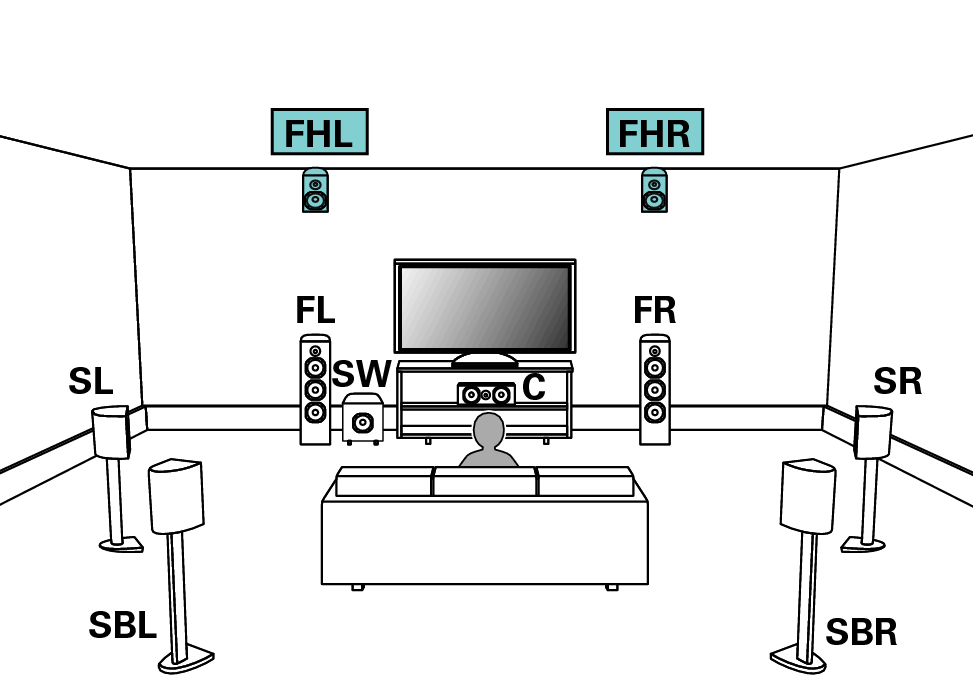

Beispielanschluss bei Verwendung eines Satzes von Hochtönern
![Pict SP Layout 9.1 FH](fig/Pict SP Layout 9.1 FH_DRDZILxeeyaemu.png)
Legen Sie für “Height” - “Height-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link
![Conne SP 9.1 FH X67E3](fig/Conne SP 9.1 FH X67E3_DRDZILhvfvwmnr.png)
Anstelle der Fronthochtöner können die Rear-Height-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall unter “Height” - “Layout” im Menü die anzuschließenden Hochtöner (Height-Lautsprecher) fest. Link

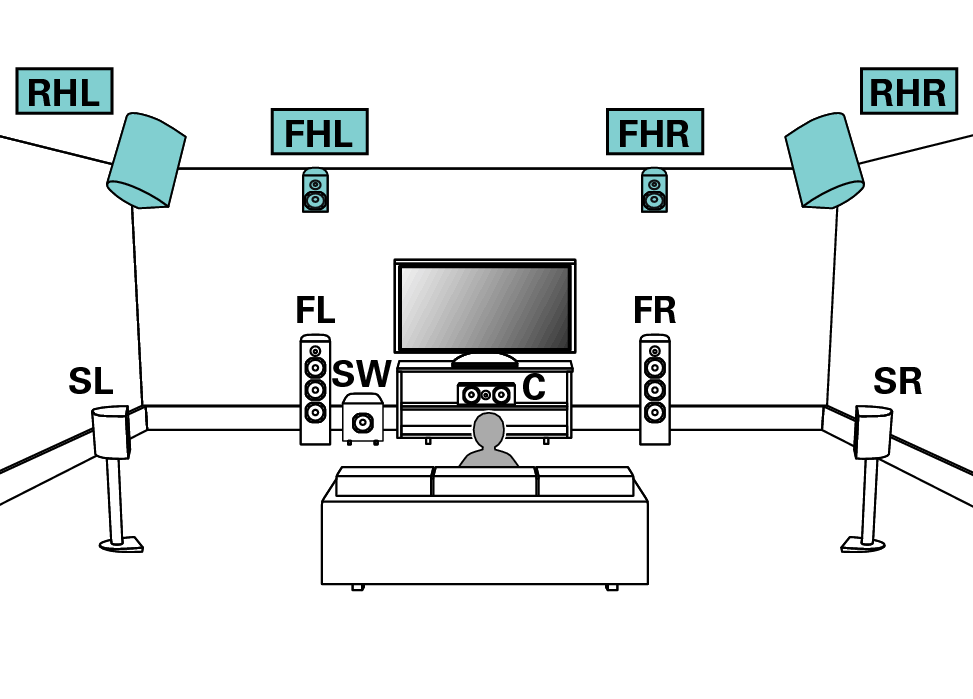

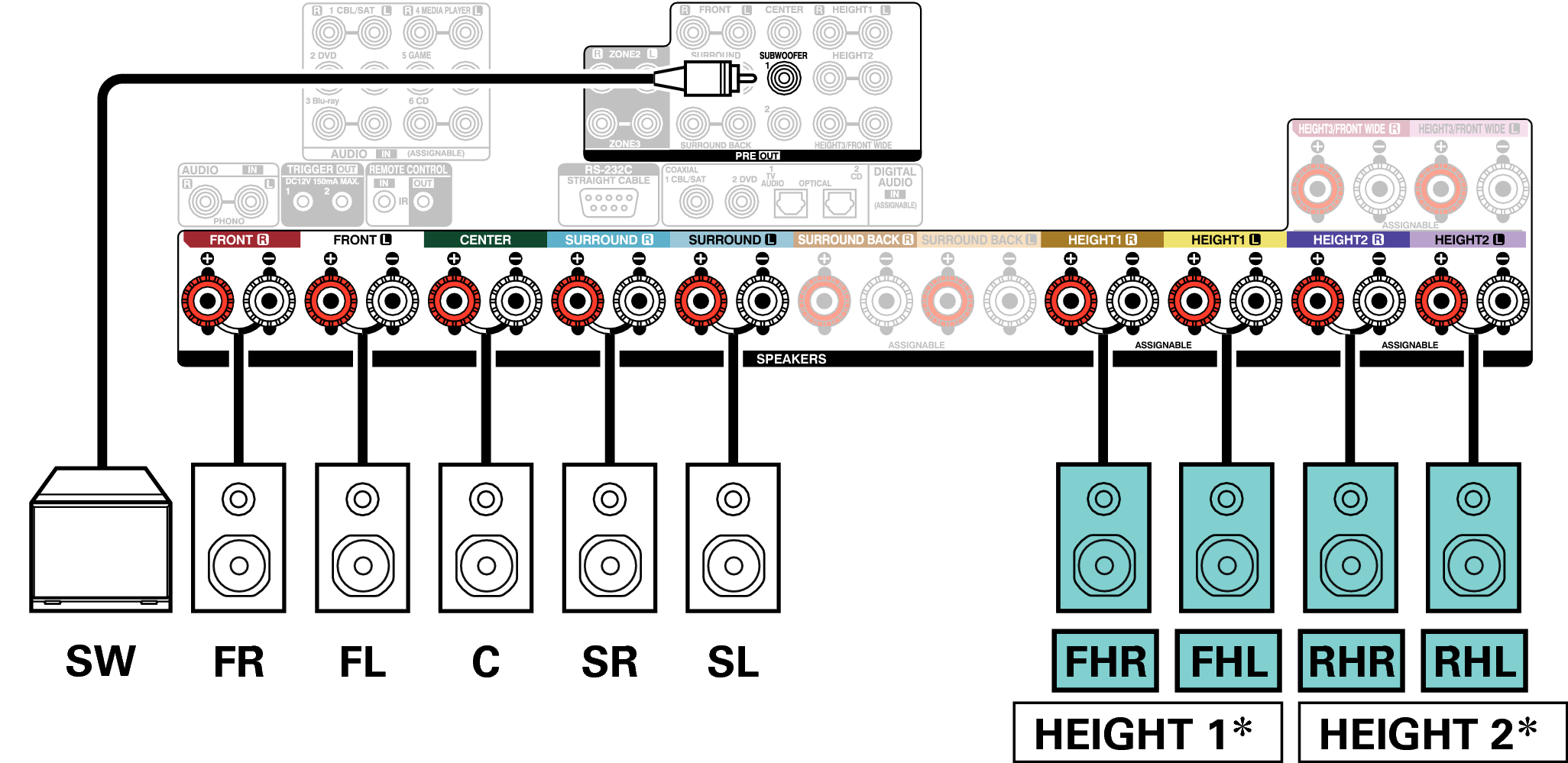

Beispielanschluss bei Verwendung von zwei Sätzen von Hochtönern
![Pict SP Layout 9.1 RH FH](fig/Pict SP Layout 9.1 RH FH_DRDZILniwbhcbl.png)
![Conne SP 9.1 RH FH X67E3](fig/Conne SP 9.1 RH FH X67E3_DRDZILbsbkdaoe.png)
Sie können die Kombination der HEIGHT1- und HEIGHT2-Kanäle in den Einstellungen ändern. Link
Beispielanschluss bei Verwendung eines Satzes Dolby Atmos Enabled-Lautsprechern
![Pict SP Layout 9.1 FD](fig/Pict SP Layout 9.1 FD_DRDZILqtibciod.png)
Legen Sie für “Height” - “Dolby-Ls.” die Einstellung “2 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link
![Conne SP 9.1 FD X67E3](fig/Conne SP 9.1 FD X67E3_DRDZILnoruwrrv.png)
Anstelle der Front-Dolby-Lautsprecher können Surround-Dolby oder Back-Dolby-Lautsprecher angeschlossen werden. Legen Sie in diesem Fall die anzuschließenden Dolby Atmos Enabled-Lautsprecher unter “Height” - “Layout” im Menü fest. Link

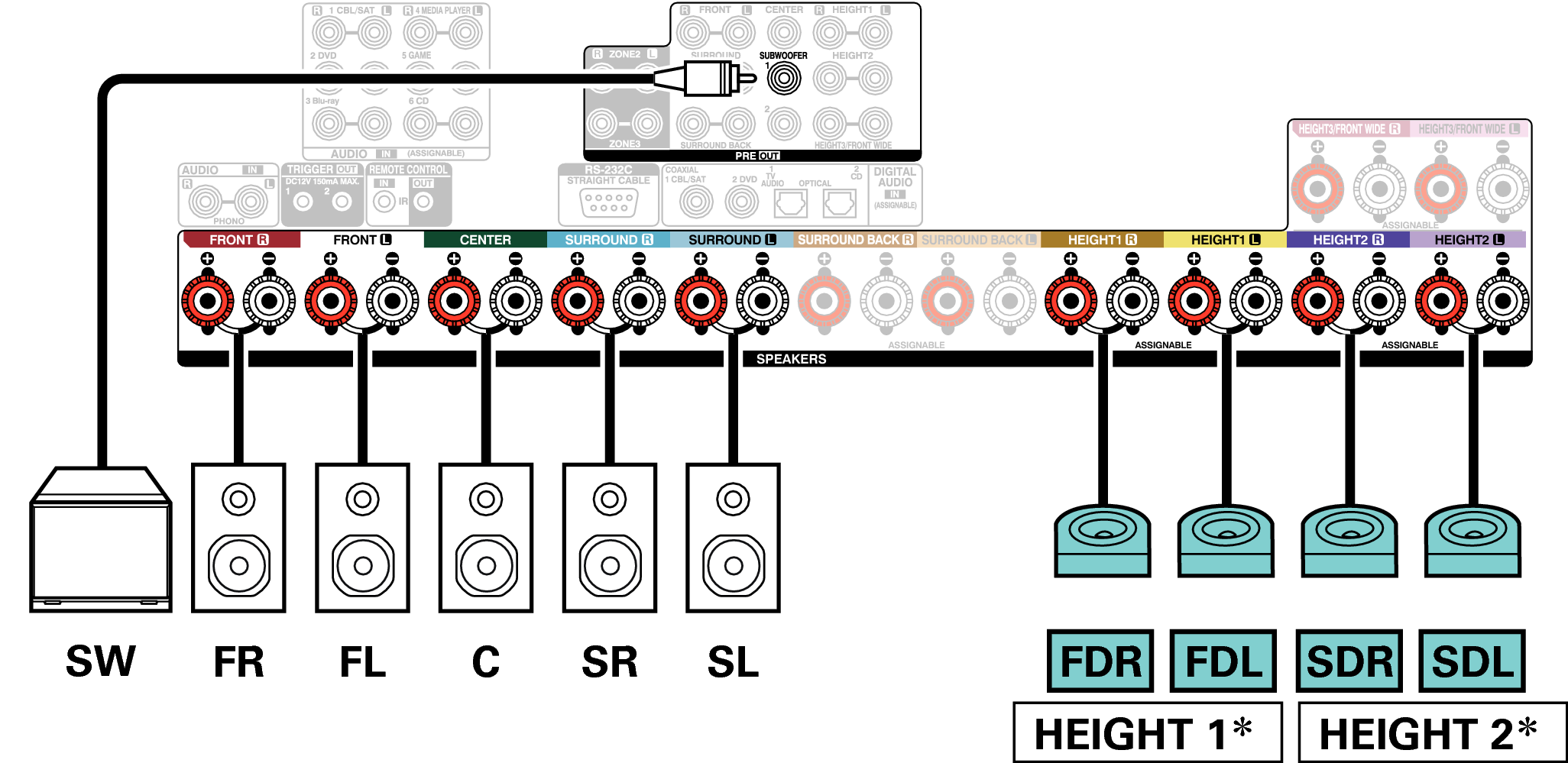

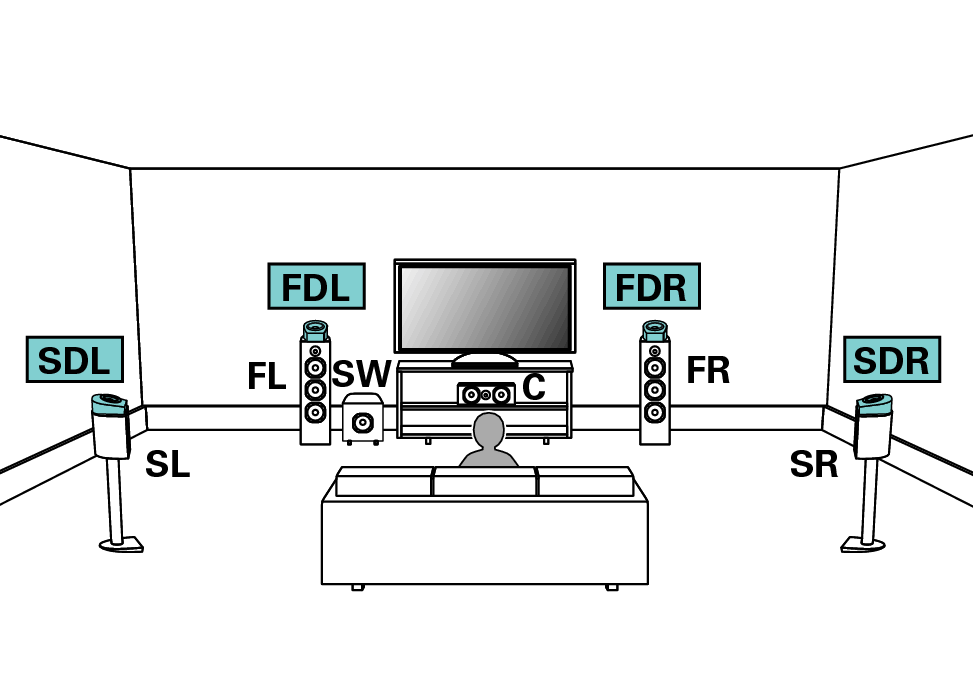

Beispielanschluss bei Verwendung von zwei Sätzen von Dolby Atmos Enabled-Lautsprechern
![Pict SP Layout 9.1 SD FD](fig/Pict SP Layout 9.1 SD FD_DRDZILtuclzbin.png)
![Conne SP 9.1 SD FD X67E3](fig/Conne SP 9.1 SD FD X67E3_DRDZILcbtbjzaa.png)
Sie können die Kombination der HEIGHT1- und HEIGHT2-Kanäle in den Einstellungen ändern. Link

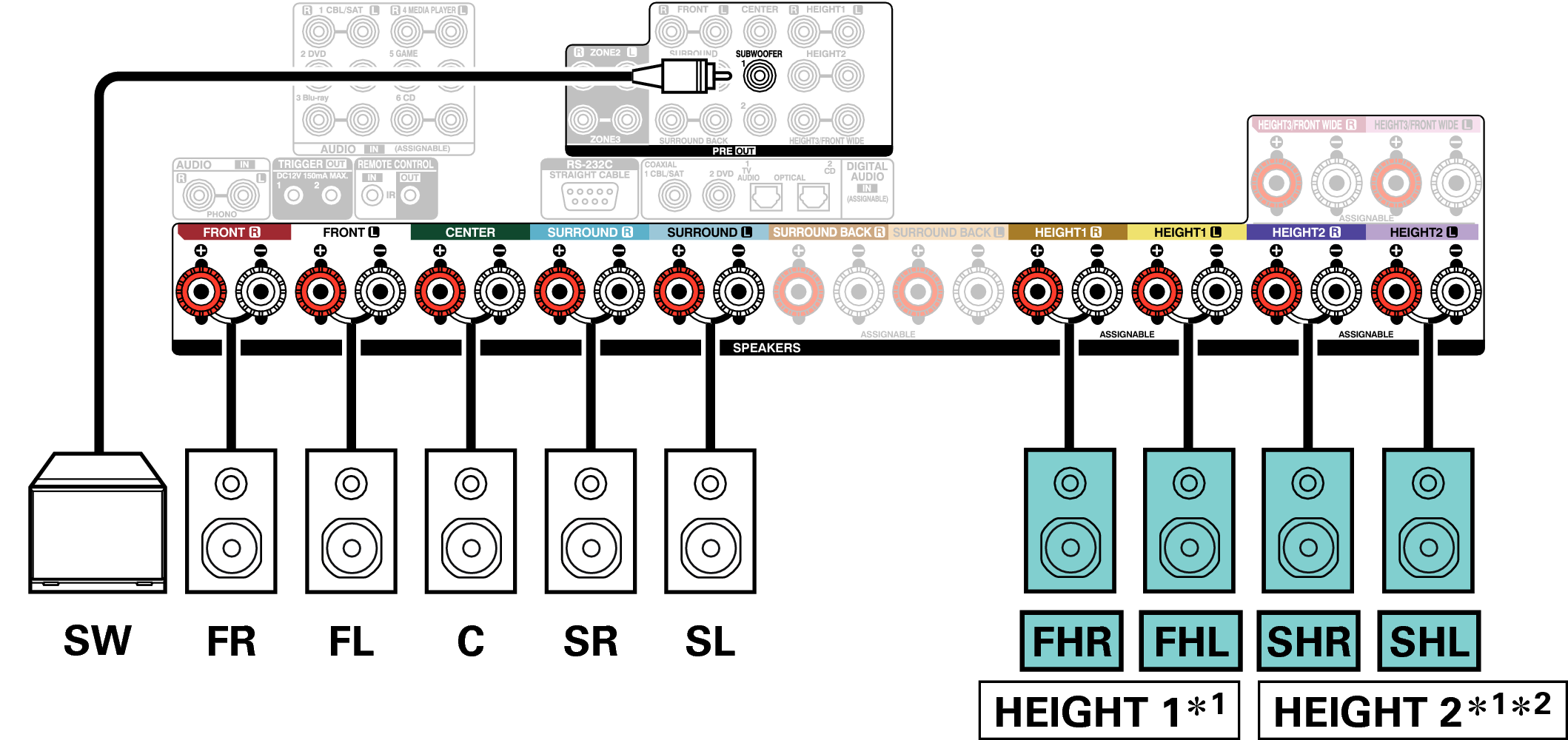

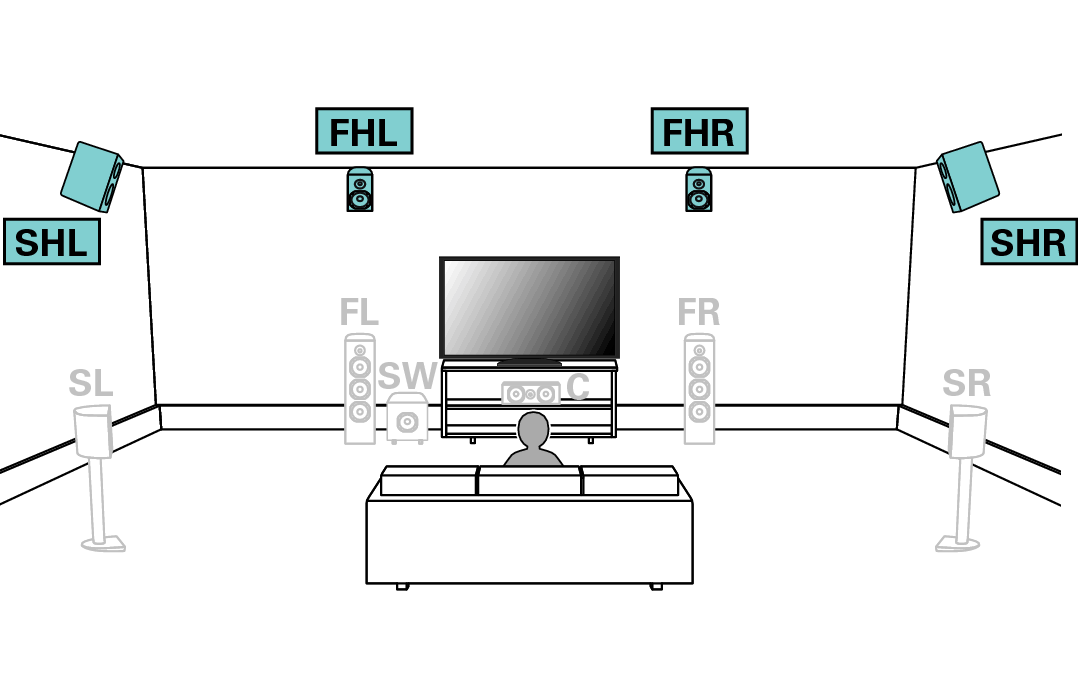

Beispielanschluss für das Auro-3D 9.1-Kanal-System
Diese Lautsprecherkonfiguration ist für die Auro-3D-Wiedergabe optimiert.
![Pict SP Layout 9.1 Auro3D](fig/Pict SP Layout 9.1 Auro3D_ZHOBILhxskjiex.png)
Legen Sie für “Hauptlautspr.” die Einstellung “5 Kanäle” oder für “5-Kan.+SB” und “Height-Ls.” die Einstellung “4 Kanäle” im Menü fest, wenn Sie diese Konfiguration für die Anschlüsse verwenden. Link, Link
Legen Sie dann für “Height” – “Front Layout” die Einstellung “Front Height + Surr. Height” fest. Link
![Conne SP 9.1 Auro X67E3](fig/Conne SP 9.1 Auro X67E3_DRDZILfggmopqx.png)
Sie können die Kombination der HEIGHT1- und HEIGHT2-Kanäle in den Einstellungen ändern. Link
Um den optimalen Auro-3D-Klang zu erzielen, wird die Verwendung von Surround-Height-Lautsprechern empfohlen. Sie können anstelle von Surround-Height-Lautsprechern jedoch auch Rear-Height-Lautsprecher aus einer Dolby Atmos-Lautsprecherkonfiguration einsetzen.
