Conexión de altavoces de 13.1 canales

Este sistema, basado en un sistema de canales 5.1, reproduce hasta 13.1 canales al mismo tiempo.

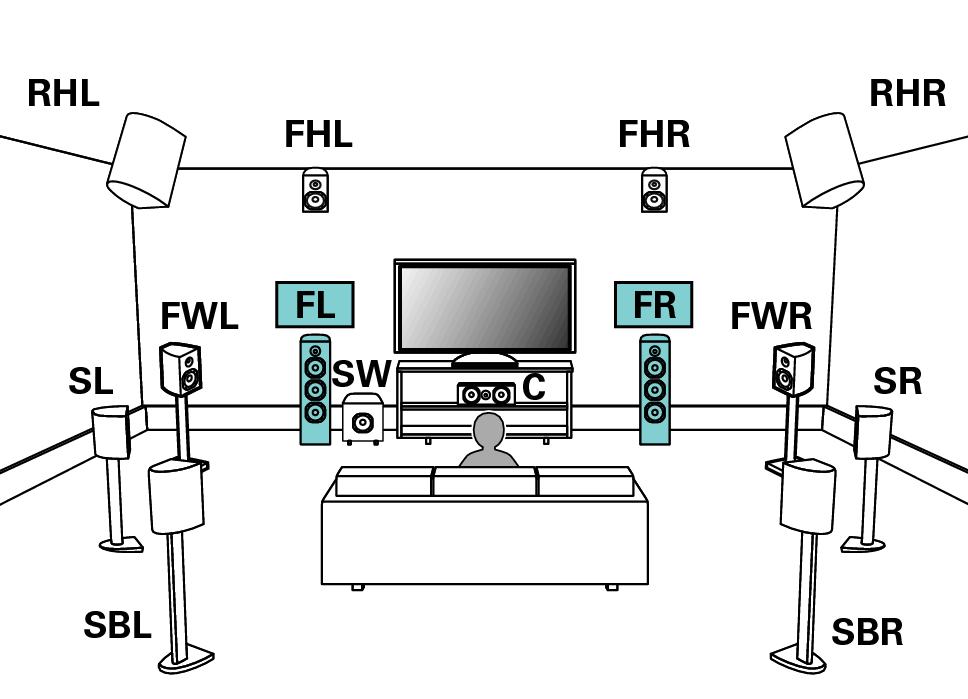

Ejemplo de disposición cuando se utilizan altavoces surround traseros, anchos delanteros y dos juegos de altavoces de altura

Pict SP Layout 13.1 FH RH FW1

Para la conexión de cada altavoz, consulte lo siguiente.

Conexión de los altavoces a los terminales de altavozenlace

Conexión de un amplificador de potencia externoenlace

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí

Surround: Sí

Surround trasero: 2 altavoces

Anchura frontal: Sí

Altavoces de altura: 4 altavoces

Distribución frontal: Altura frontal

Distribución trasera: Altura trasero

Subwoofers: 1 altavoz

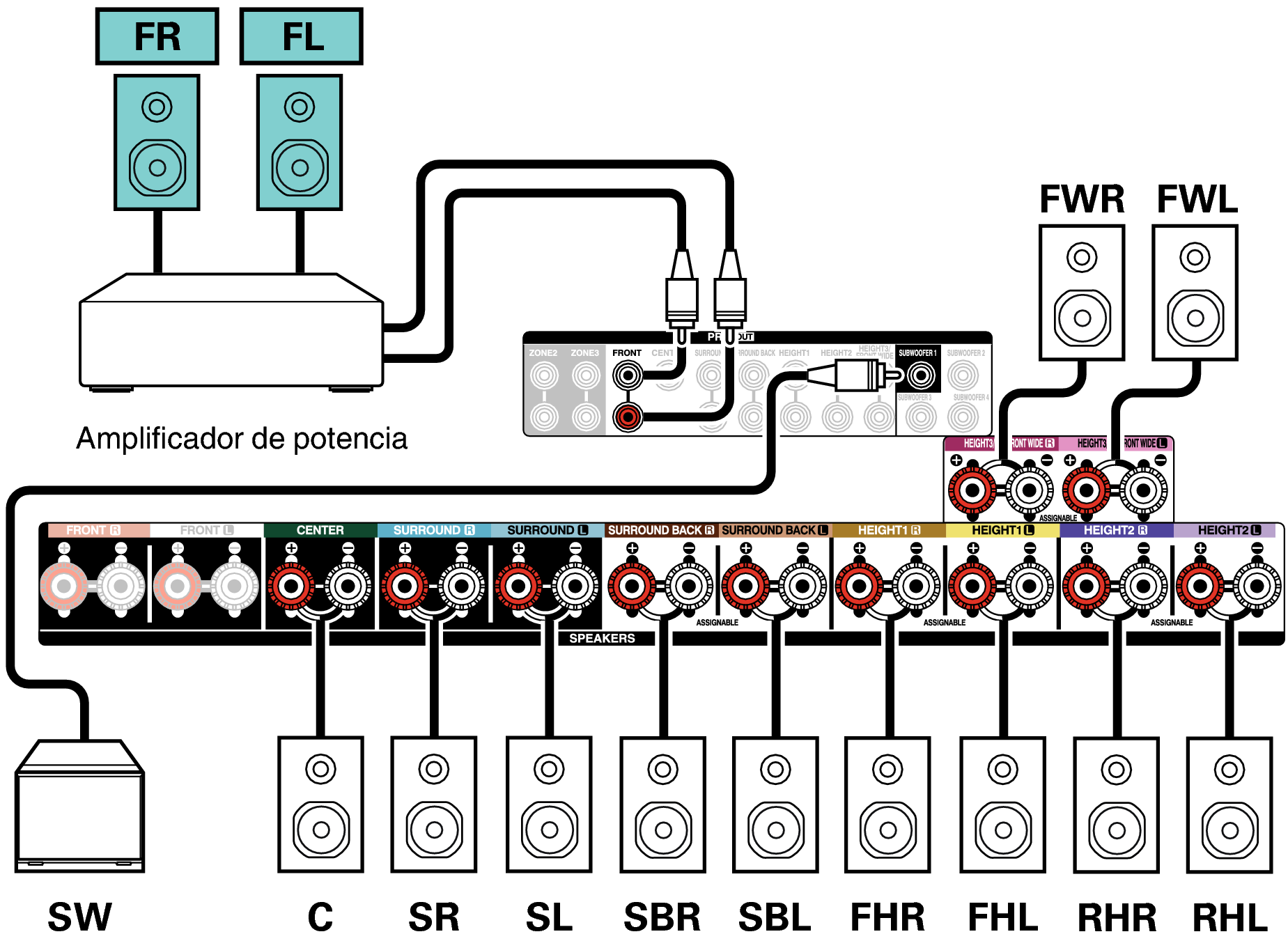

Conne SP 13.1 FH RH FW X68E3

Cuando conecte altavoces de 13.1 canales, es necesario conectar un amplificador externo al canal delantero o al canal delantero ancho como mínimo. Ajuste “Conexión” en “Solo Pre-out” para su canal preferido. enlace

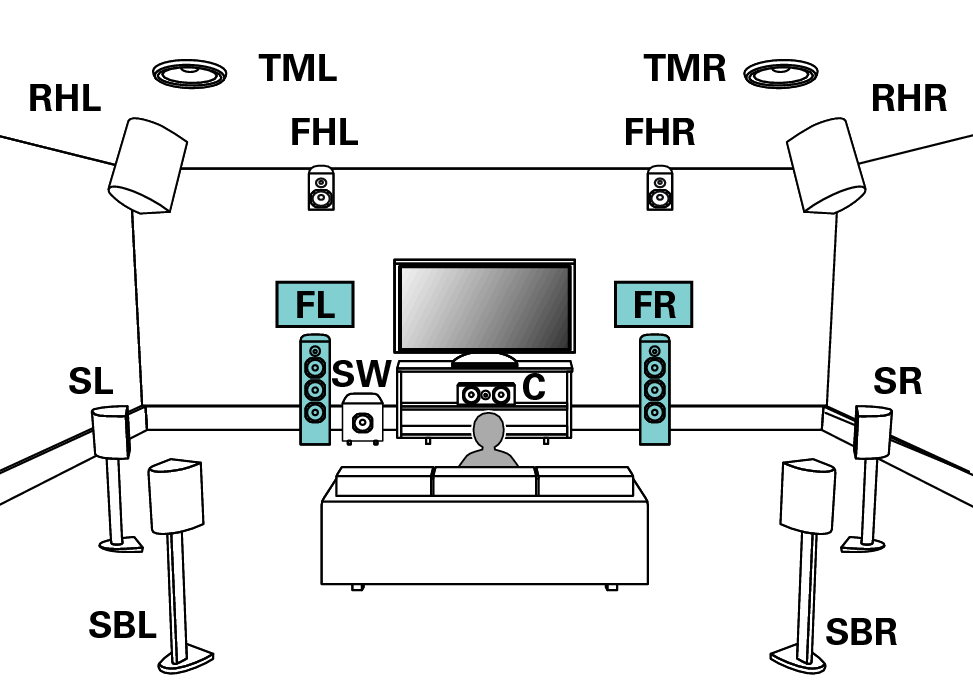

Ejemplo de disposición cuando se utilizan el trasero surround y tres juegos de altavoces de altura

Pict SP Layout 13.1 FH RH TM1

Para la conexión de cada altavoz, consulte lo siguiente.

Conexión de los altavoces a los terminales de altavozenlace

Conexión de un amplificador de potencia externoenlace

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí

Surround: Sí

Surround trasero: 2 altavoces

Altavoces de altura: 6 altavoces

Distribución frontal: Altura frontal

Distribución central: Central superior

Distribución trasera: Altura trasero

Subwoofers: 1 altavoz

Conne SP 13.1 FH RH TM X68E3

Cuando conecte altavoces de 13.1 canales, es necesario conectar un amplificador externo al canal delantero o al canal delantero ancho como mínimo. Ajuste “Conexión” en “Solo Pre-out” para su canal preferido. enlace

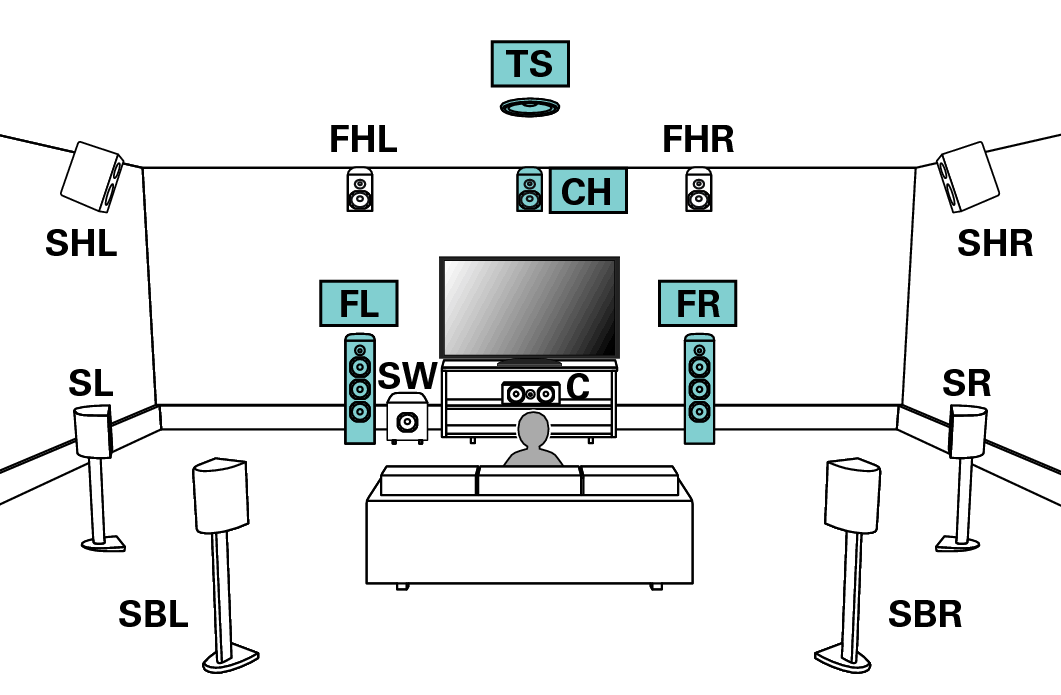

Ejemplo de disposición para el sistema AURO-3D de 13.1 canales

Esta configuración de altavoz ha sido optimizada para la reproducción de AURO-3D.

Pict SP Layout 13.1 Auro1

Para la conexión de cada altavoz, consulte lo siguiente.

Conexión de los altavoces a los terminales de altavozenlace

Conexión de un amplificador de potencia externoenlace

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí

Surround: Sí

Surround trasero: 2 altavoces

Altavoces de altura: 6 altavoces

Distribución frontal: Altura frontal

Distribución central: Altura surround

Distribución trasera: No

TS/CH: TS/CH

Subwoofers: 1 altavoz

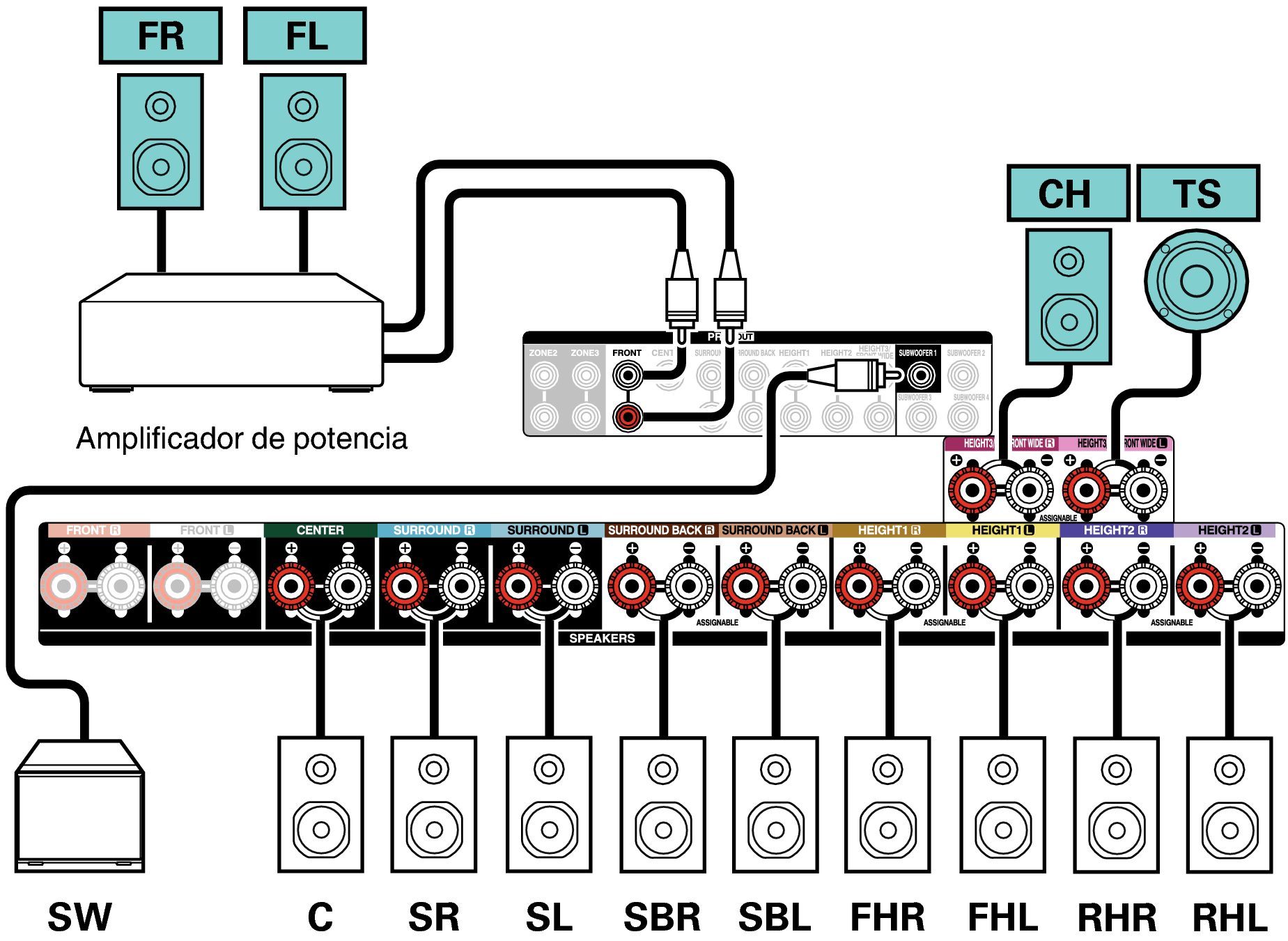

Conne SP 13.1 Auro X68E3

Cuando conecte altavoces de 13.1 canales, es necesario conectar un amplificador externo al canal delantero o al canal delantero ancho como mínimo. Ajuste “Conexión” en “Solo Pre-out” para su canal preferido. enlace
