Задняя панель

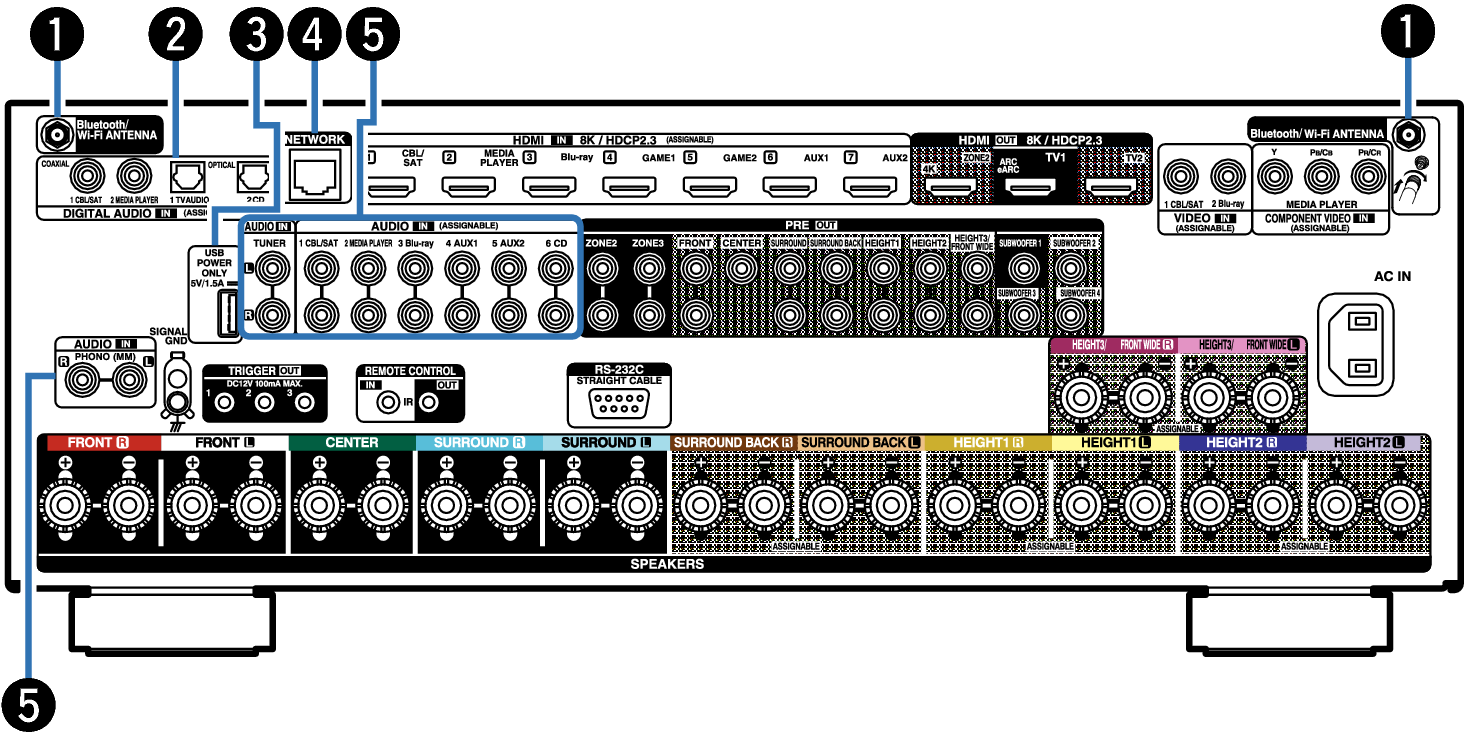

Разъемы для антенн Bluetooth/беспроводной ЛВС
Используются для подключения внешних антенн для соединения по Bluetooth/беспроводной связи при подключении к сети посредством беспроводной ЛВС или к портативному устройству посредством Bluetooth. ссылка

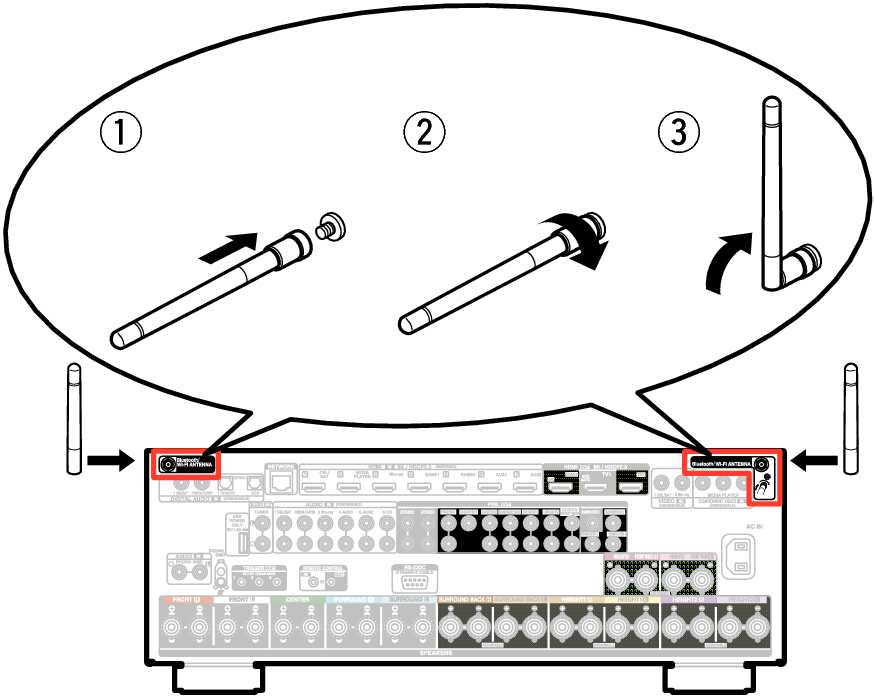

Поместите внешние антенны для соединения по Bluetooth/беспроводной связи ровно в винтовой контакт на задней стороне устройства.
Поверните их по часовой стрелке, пока антенны не будут полностью подключены.
Поверните антенны вверх для наилучшего приема сигнала.
Разъемы для цифрового звука (DIGITAL AUDIO)
Используются для подключения устройств, оборудованных цифровыми аудиоразъемами.
USB-порт (POWER SUPPLY)
Можно использовать для питания потоковых медиа-проигрывателей и т. д.
Используйте поставляемый в комплекте с устройством адаптер переменного тока, если требуется напряжение 5 В/1,5 A.
Для воспроизведения содержимого из устройство памяти USB, вставьте его в USB-порт на передней панели.

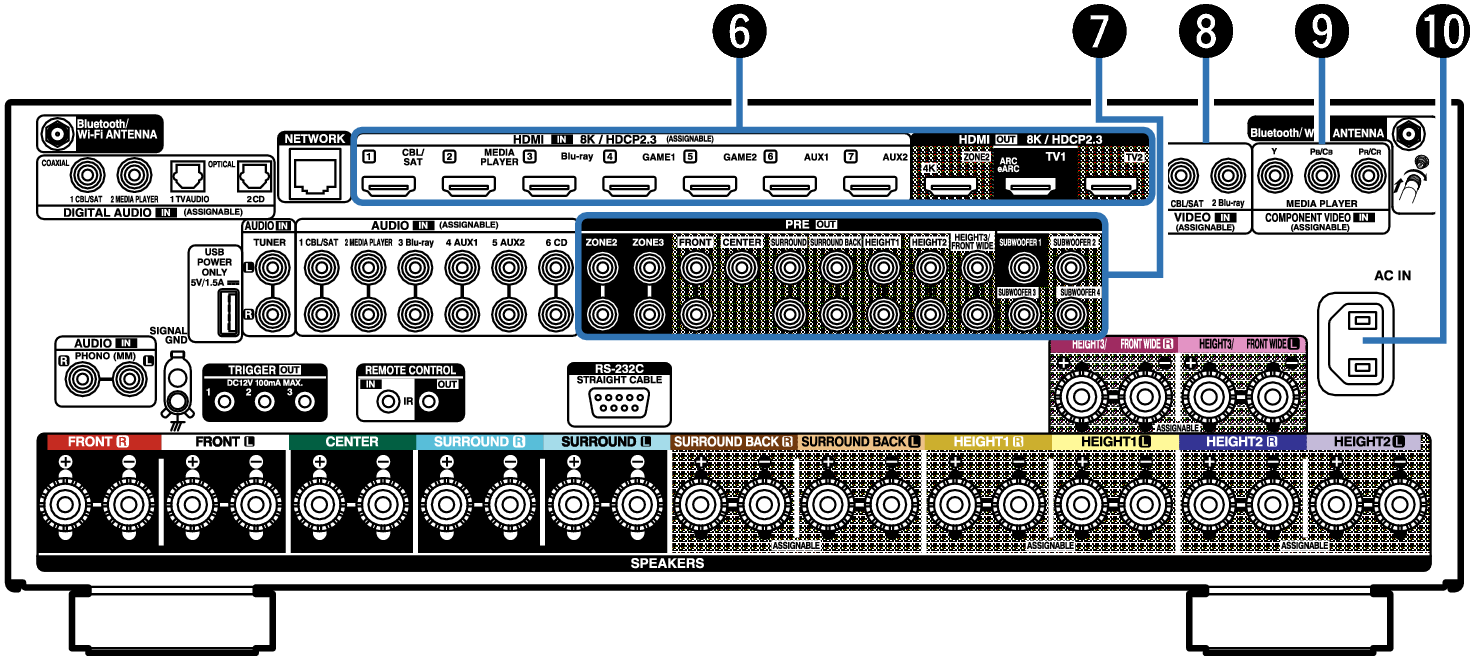

Разъем NETWORK
Используется для подключения LAN-кабеля при подключении к проводной сети ЛВС. ссылка
Разъемы аналогового звука (AUDIO)
Используются для подключения устройств, оборудованных аналоговыми аудиоразъемами.
Разъем HDMI
Используются для подключения устройств, оборудованных разъемами HDMI.
Разъемы PRE OUT
Используются для подключения сабвуфера с встроенным усилителем или внешнего усилителя мощности.
Разъемы видео (VIDEO)
Используются для подключения устройств, оборудованных видеоразъемами.
Разъемы компонентного видео (COMPONENT VIDEO)
Используются для подключения устройств, оборудованных разъемами компонентного видео.
Вход AC (AC IN)
Используется для подключения шнура питания. ссылка

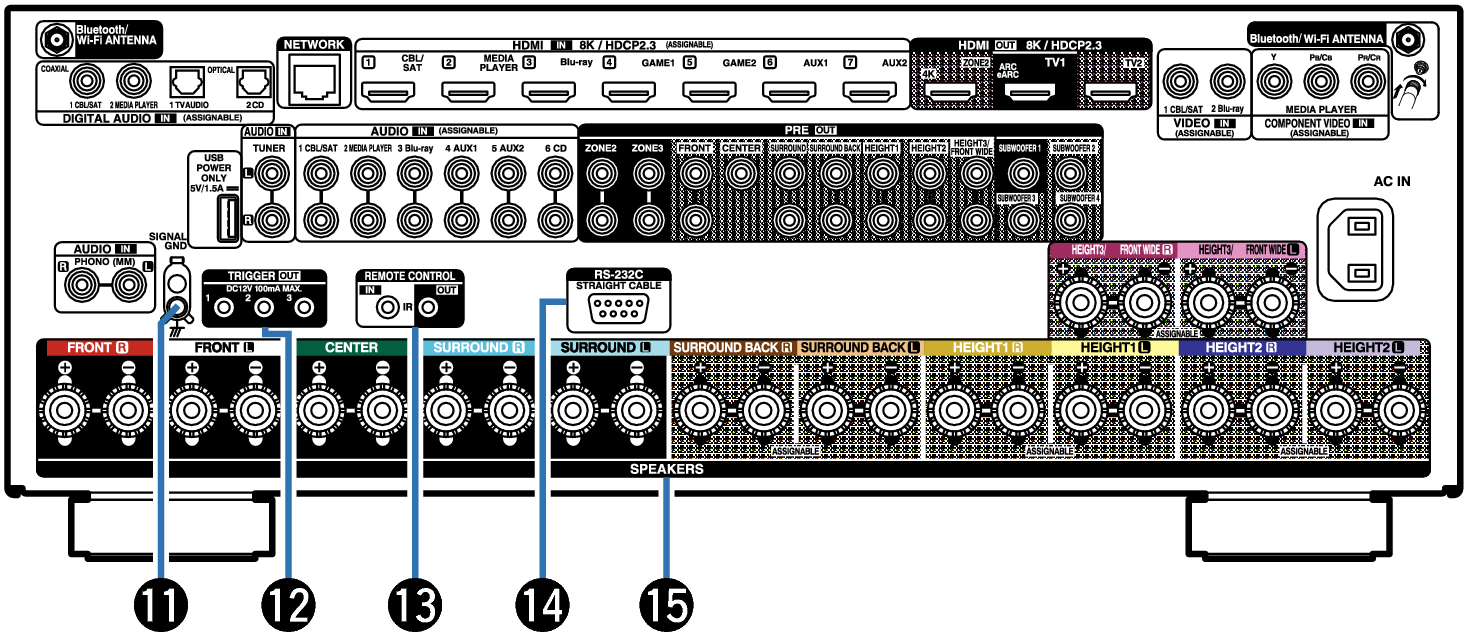

Разъем SIGNAL GND
Используется для подключения заземляющего провода для проигрывателя виниловых дисков. ссылка
Разъемы TRIGGER OUT
Используются для подключения устройств, оснащенных функцией триггера. ссылка
Штекеры пульта дистанционного управления
Используются для подключения инфракрасных приемников/передатчиков для управления данным устройством и внешними устройствами из другого помещения. ссылка
Разъем RS-232C
Используется для подключения устройств контроллера домашней автоматизации, подходящих к разъемам RS-232C. Обратитесь к руководству пользователя контроллера домашней автоматизации для получения дополнительной информации о функциях последовательного управления данным устройством.
Предварительно выполните описанные ниже операции.
Выключите данное устройство.
Выключите данное устройство с помощью внешнего устройства управления.
Убедитесь в том, что устройство находится в режиме ожидания.
Клеммы динамиков (SPEAKERS)
Используются для подключения динамиков. ссылка
ПРИМЕЧАНИЕ
Запрещается прикасаться к внутренним контактам разъемов на задней панели. Электростатический разряд может привести к неустранимому повреждению устройства.
