后面板

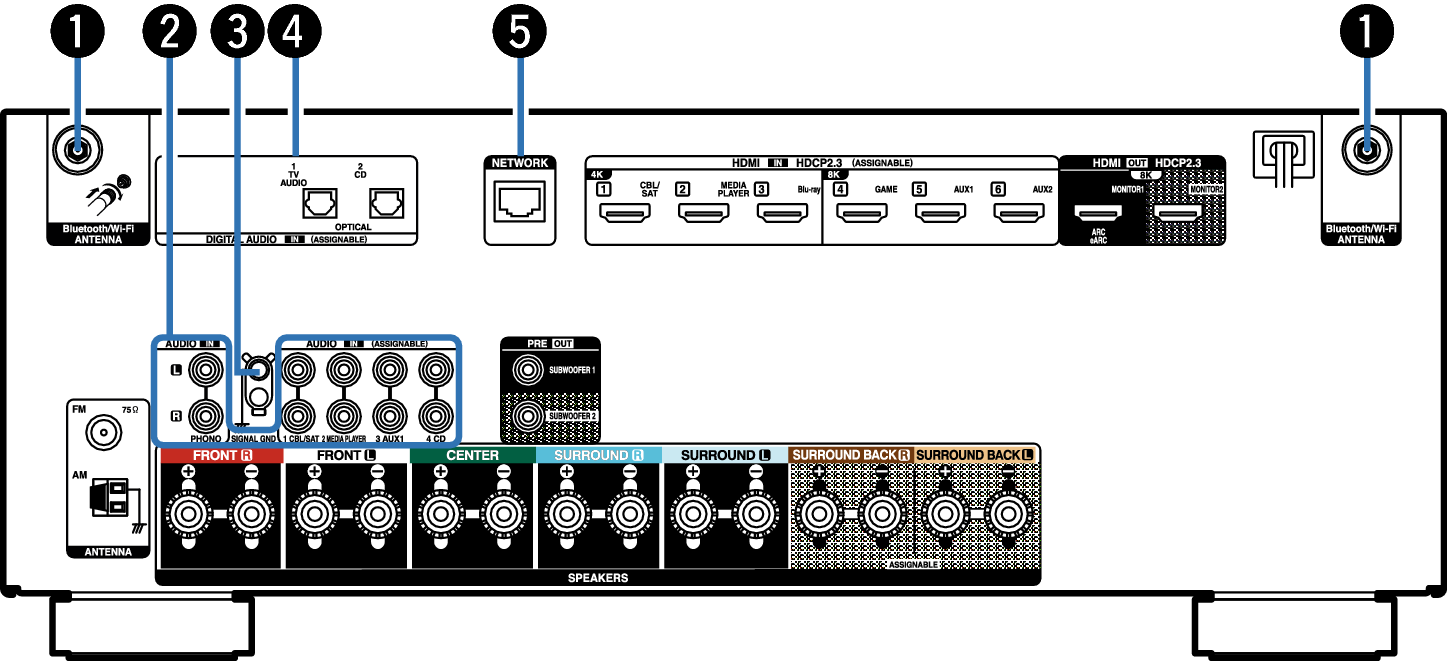

Name Rear Small1 S97E1C

蓝牙/无线LAN天线端子

用于在通过无线LAN连接至网络或通过蓝牙连接至手持设备时连接蓝牙/无线连接用随附外置天线。链接

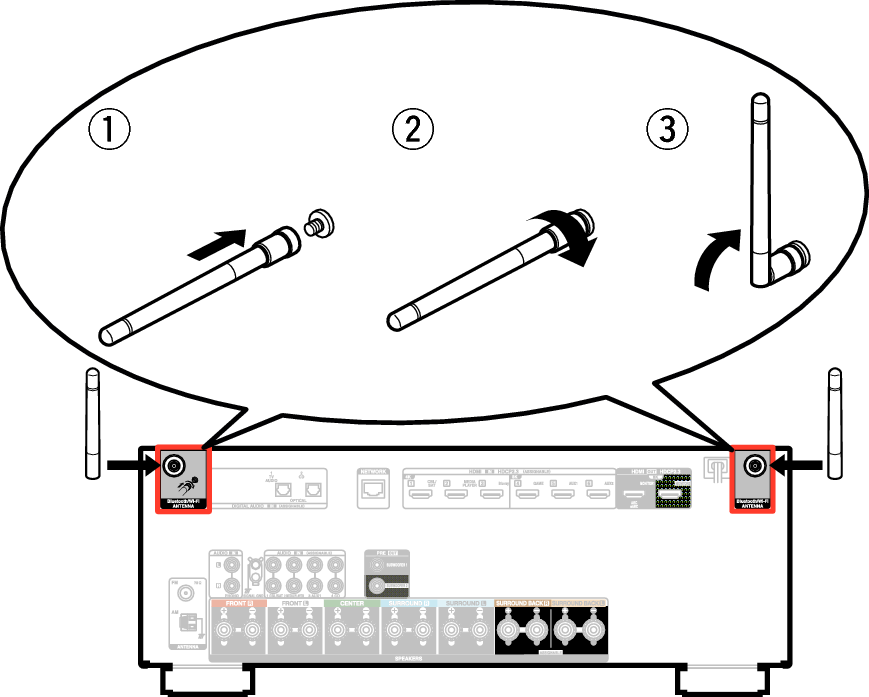

将蓝牙/无线连接用外置天线均匀地放置在尾部的螺纹接线端子上。
顺时针转动,直到天线完全连接。
向上旋转天线,以获得最佳接收效果。
Pict AntennaAngle S97E1C

模拟音频(AUDIO)端子

用于连接配备了模拟音频端子的设备。

地线(SIGNAL GND)插口

用于连接电唱机的接地线。链接

数字音频(DIGITAL AUDIO)端子

用于连接配备了数字音频端子的设备。

网络(NETWORK)端子

在连接到有线LAN网络时,用于连接LAN电缆。链接

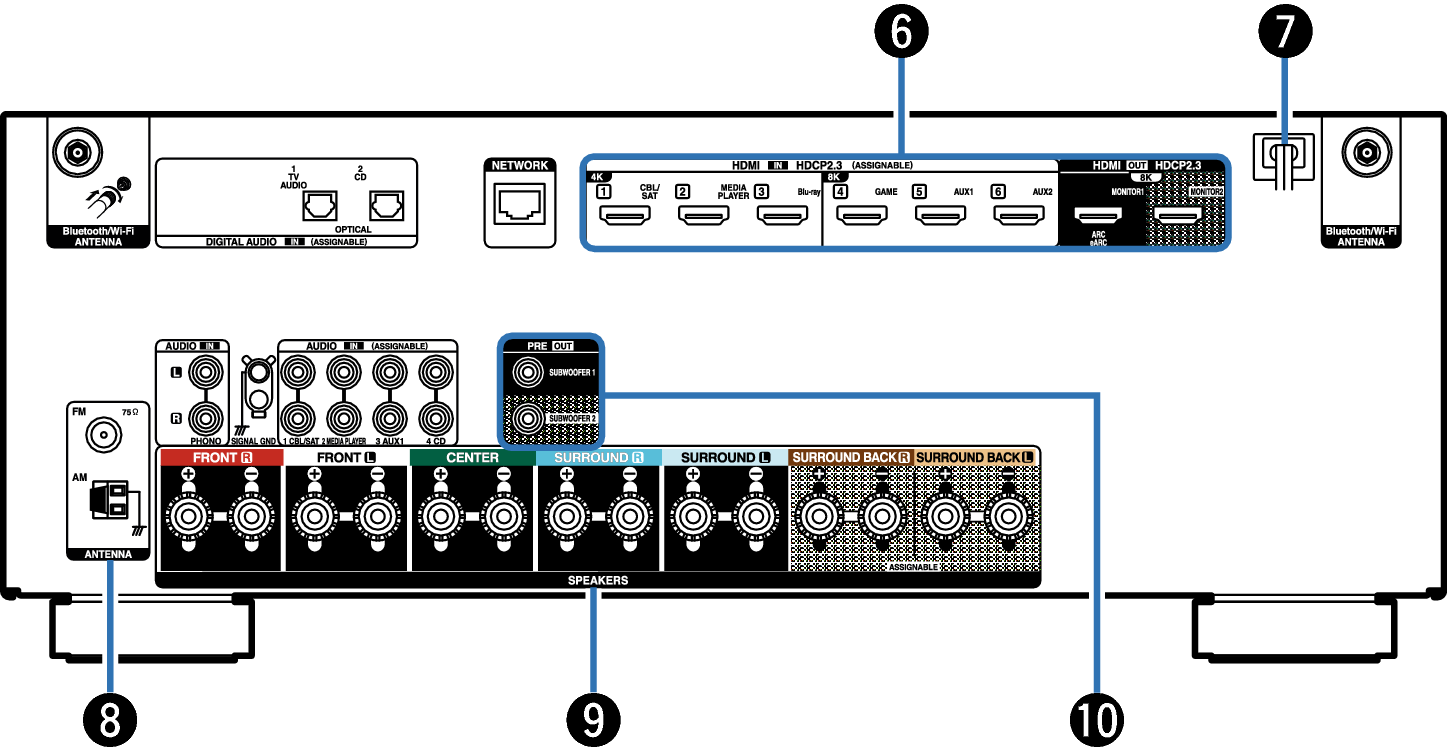

Name Rear Small2 S97E1C

HDMI端子

用于连接配备了HDMI端子的设备。

电源线链接

FM/AM天线(ANTENNA)端子

用于连接FM天线和AM环形天线。链接

扬声器(SPEAKERS)端子

用于连接扬声器。链接

前置输出(PRE OUT)端子

用于连接带内置放大器的低音炮。链接

请勿碰触后面板上端子的内针脚。静电放电可能会对本机造成永久性损坏。
