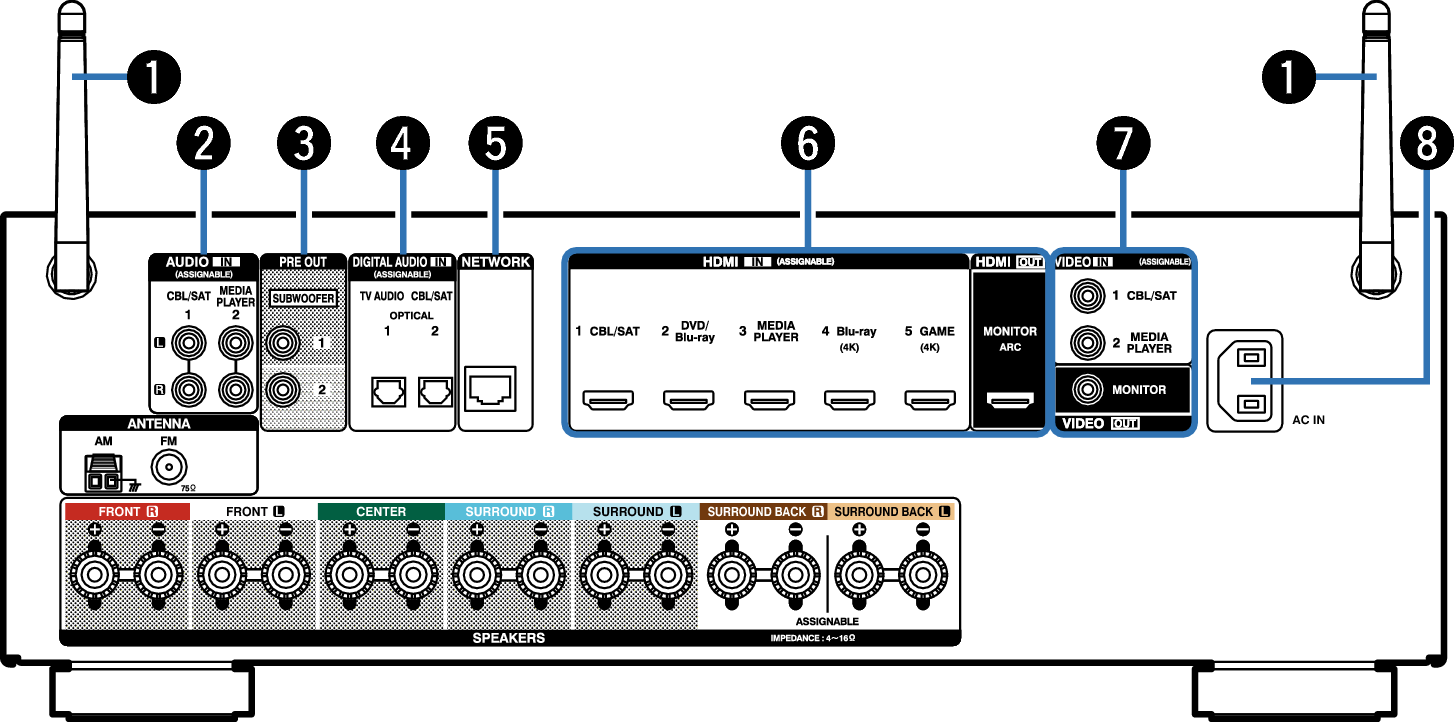

Panel tylny
Anteny prętowe dla Bluetooth/sieci bezprzewodowej LAN
Ustaw antenę pionowo podczas łączenia z siecią poprzez bezprzewodową sieć LAN, lub podczas łączenia z przenośnym urządzeniem poprzez Bluetooth. link

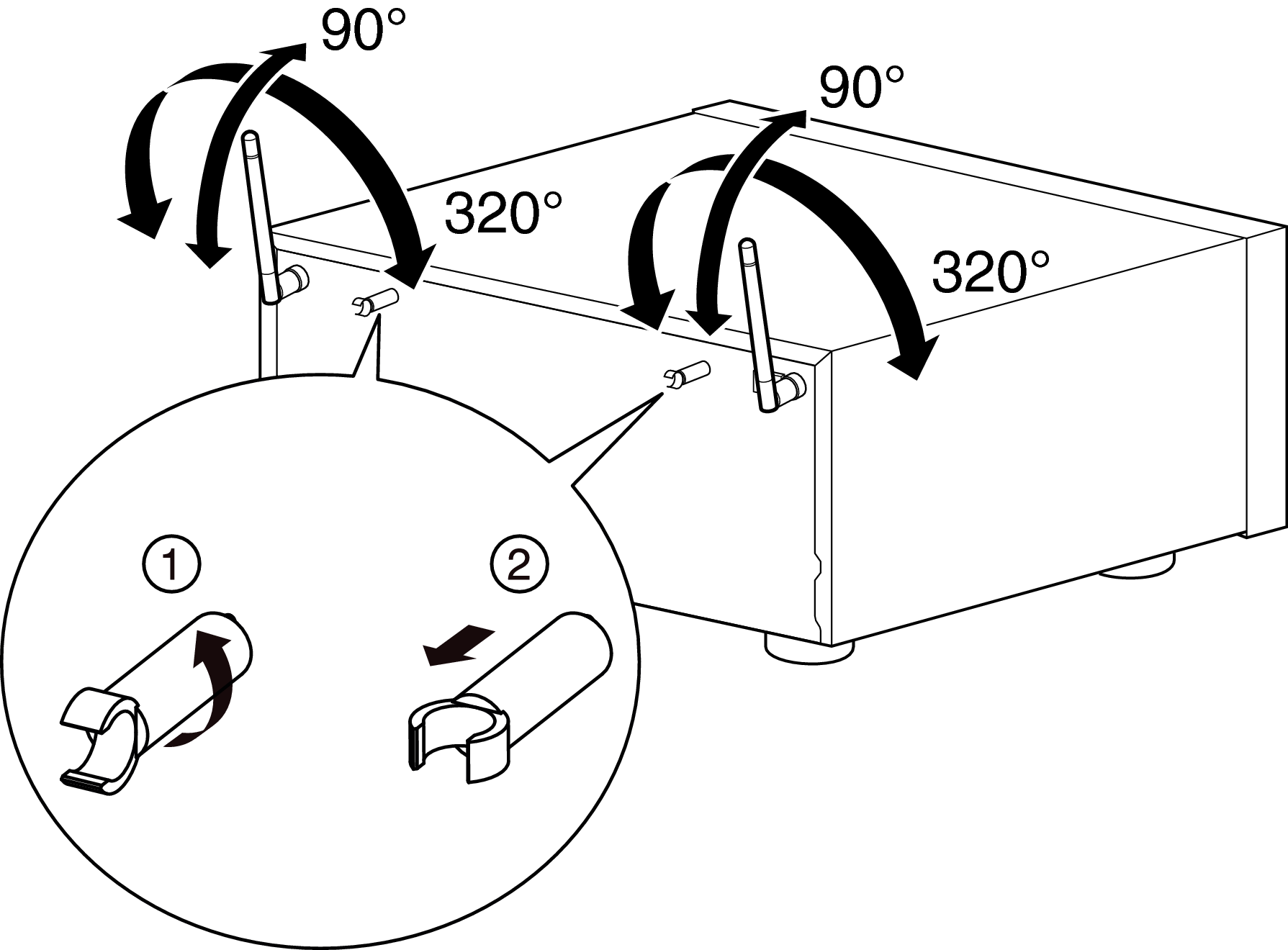

Zaczep antenowy może zostać usunięty z panelu tylnego.
Obróć zaczep antenowy o 90 stopni w lewo.
Wyciągnij zaczep antenowy w swoją stronę.
Zaczep antenowy jest niezbędny podczas transportu urządzenia. Należy przechowywać go w bezpiecznym miejscu.
Podłącz zaczep antenowy, wykonując czynności odłączania w odwrotnej kolejności.
Analogowe złącza audio (AUDIO)
Złącza PRE OUT
Do podłączania subwoofera z wbudowanym wzmacniaczem. link
Cyfrowe złącza audio (DIGITAL AUDIO)
Złącze NETWORK
Służy do podłączenia kabla LAN, podczas podłączania do przewodowej sieci LAN. link
Złącze HDMI
Złącza wideo (VIDEO)
Wejście AC (AC IN)
Do podłączania przewodu zasilania. link

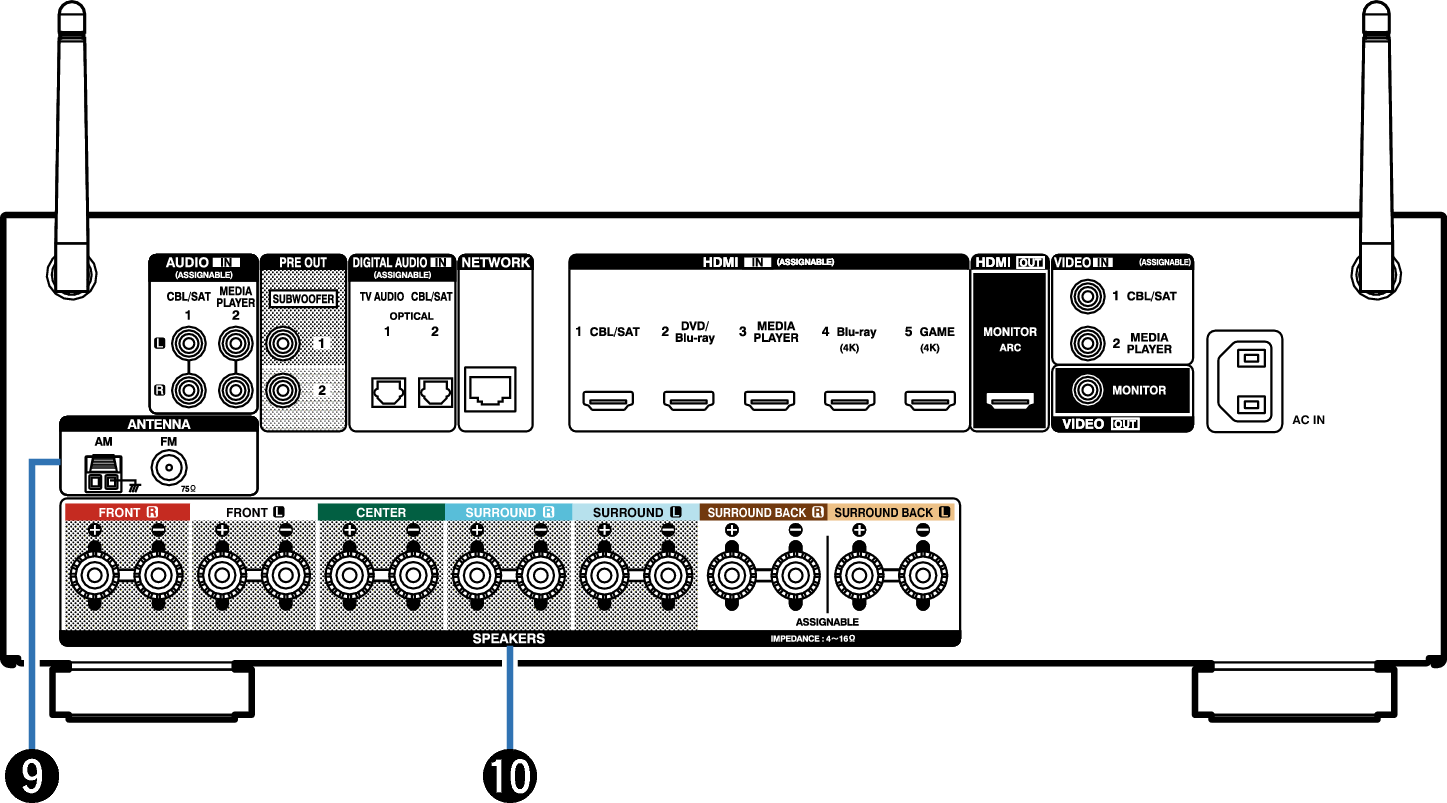

Styki anteny FM/AM (ANTENNA)
Służy do podłączania anten FM i anten pętlowych AM. link
Zaciski głośnikowe (SPEAKERS)
Do podłączania głośników. link
UWAGA
Nie dotykaj wewnętrznych szpilek w gniazdach na tylnym panelu. Ładunek elektrostatyczny przenoszony na ciele może spowodować uszkodzenie układów wewnętrznych tego urządzenia.
