Lautsprecherkonfiguration und Einstellungen für “Endstufen-Zuweis.”
Dieses Gerät verfügt über einen integrierten 7-Kanal-Leistungsverstärker. Zusätzlich zum 5.1-Kanal-Basissystem können Sie verschiedene Lautsprechersysteme konfigurieren, indem Sie die Einstellungen von “Verst-Zuweis” an Ihr Anwendungsgebiet anpassen. Beispiele sind 5.1-Kanal-Systeme, Bi-Amp-Anschlüsse und 2-Kanal-Systeme für die Wiedergabe in mehreren Zonen. Link
Führen Sie die Einstellungen von “Verst-Zuweis” zur Anpassung an die Anzahl von Zimmern und die installierte Lautsprecherkonfiguration aus. Link
|
Wiedergabe Lautsprecher und Zone |
“Verst-Zuweis” einstellungen |
Anschlussseite |
|
|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
||
|
5.1-Kanal |
Nicht verwendet |
Diese Einstellung kann in allen Modi von “Endstufen-Zuweis.” festgelegt werden. |
|
|
7.1-Kanal (Surround-Back) |
Nicht verwendet |
Surround Back (Standard) |
|
|
7.1-Kanal (Front Height) |
Nicht verwendet |
Front Height |
|
|
7.1-Kanal (Top-Front) |
Nicht verwendet |
Top Front |
|
|
7.1-Kanal (Top-Middle) |
Nicht verwendet |
Top Middle |
|
|
7.1-Kanal (Front-Lautsprecher des Typs Dolby Atmos Enabled) |
Nicht verwendet |
Front Dolby |
|
|
7.1-Kanal (Surround-Lautsprecher des Typs Dolby Atmos Enabled) |
Nicht verwendet |
Surround Dolby |
|
|
5.1-Kanal (Bi-Amp-Anschluss für Front-Lautsprecher) |
Nicht verwendet |
Bi-Amp |
|
|
5.1-Kanal + zweites Front-Lautsprecherpaar |
Nicht verwendet |
Front B |
|
|
5.1-Kanal |
2-Kanal |
Zone2 |
|
Je nach Lautsprecherkonfiguration können unterschiedliche Klangmodi ausgewählt werden. Unter “Klangmodi und Kanalausgang” Link ist angegeben, welche Klangmodi unterstützt werden.

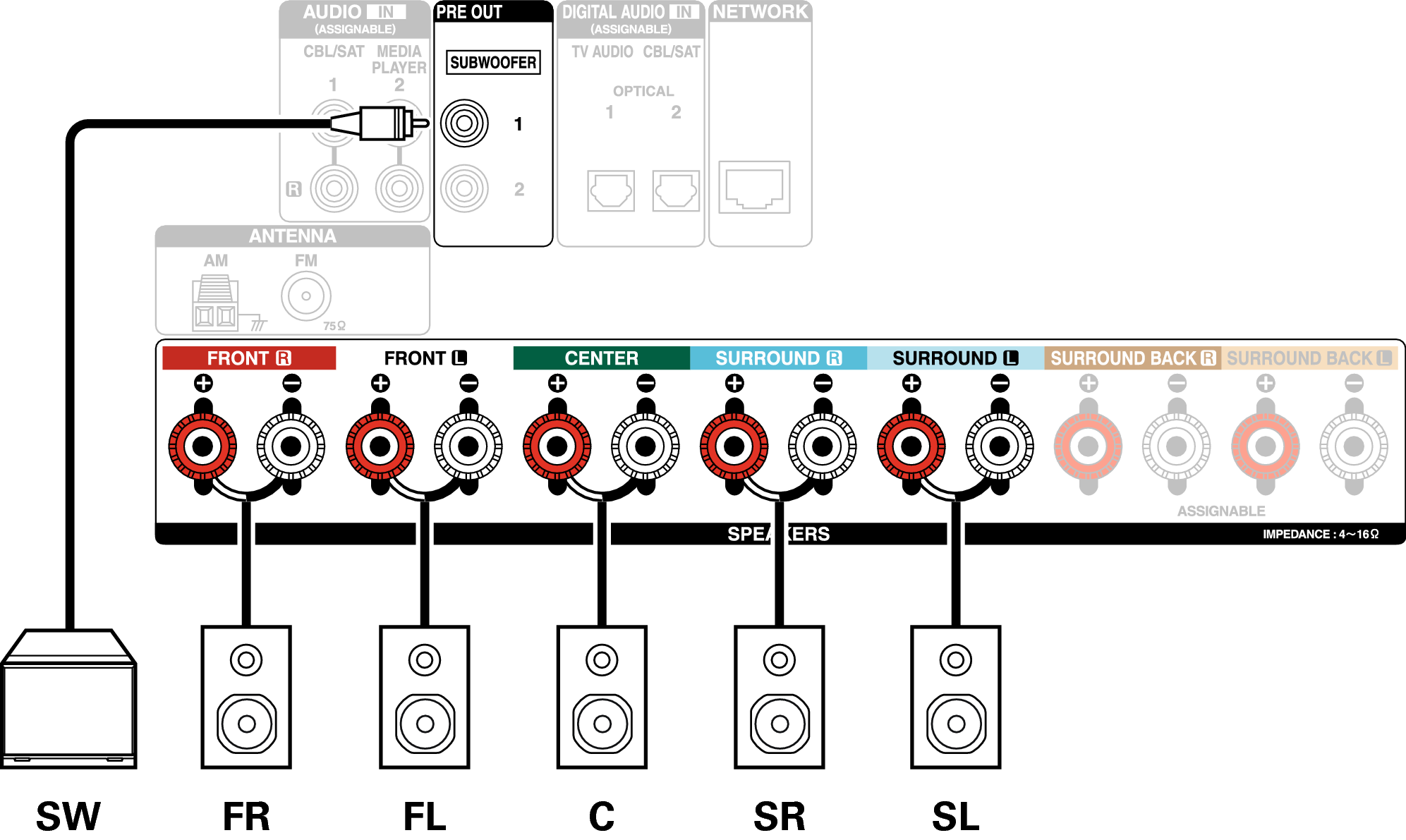

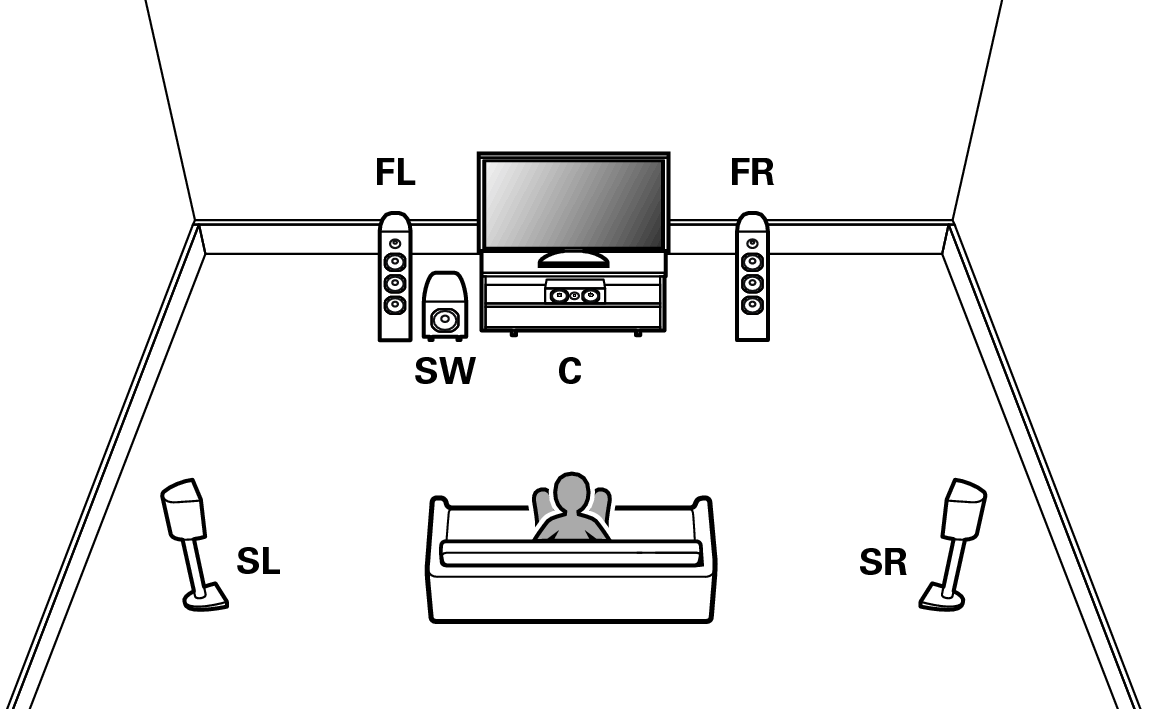

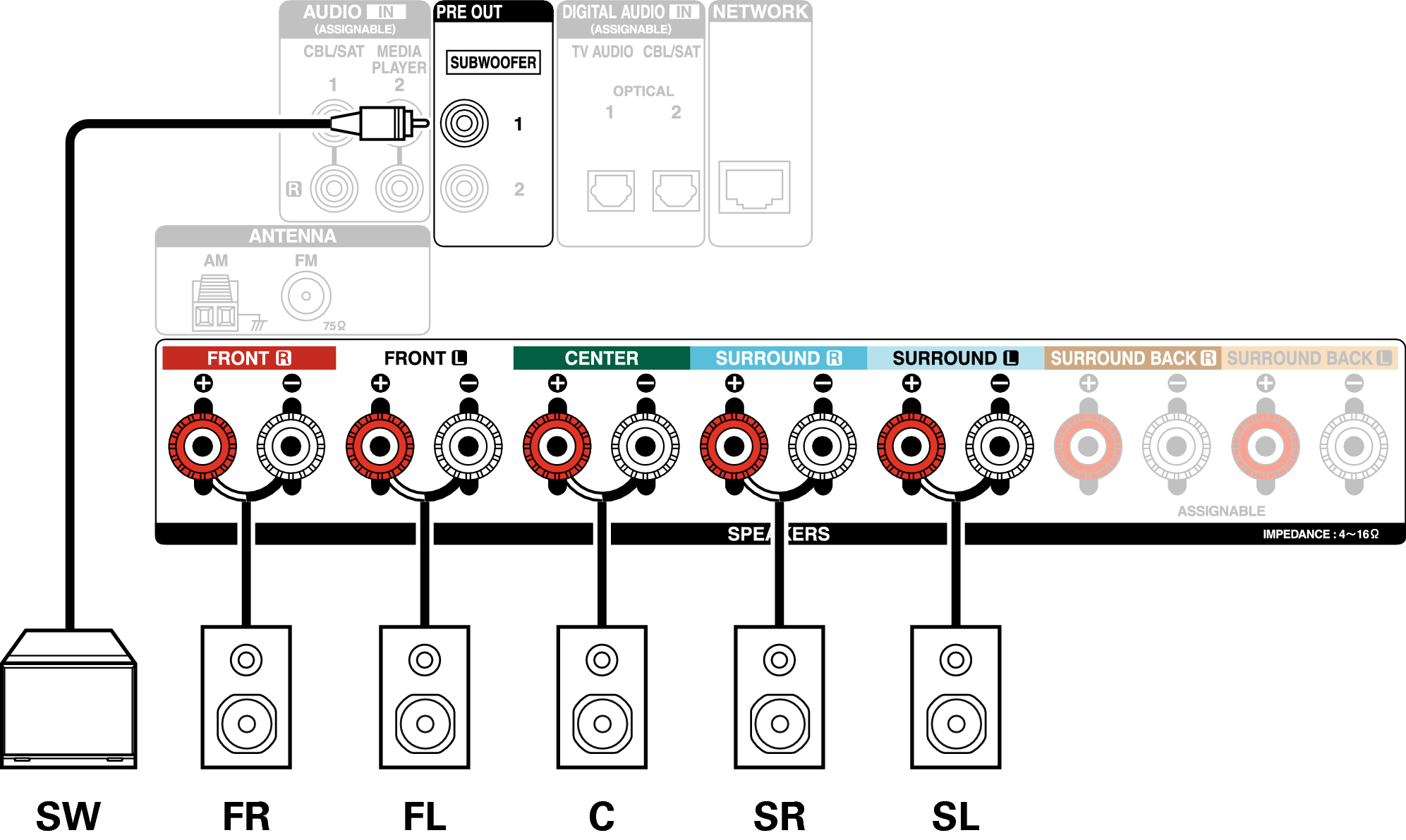

5.1-Kanal-Wiedergabe
Diese Konfiguration dient als grundlegendes 5.1-Kanal-Surroundsystem.
7.1-Kanal-Wiedergabe
System für 7.1-Kanal-Surround-Wiedergabe.

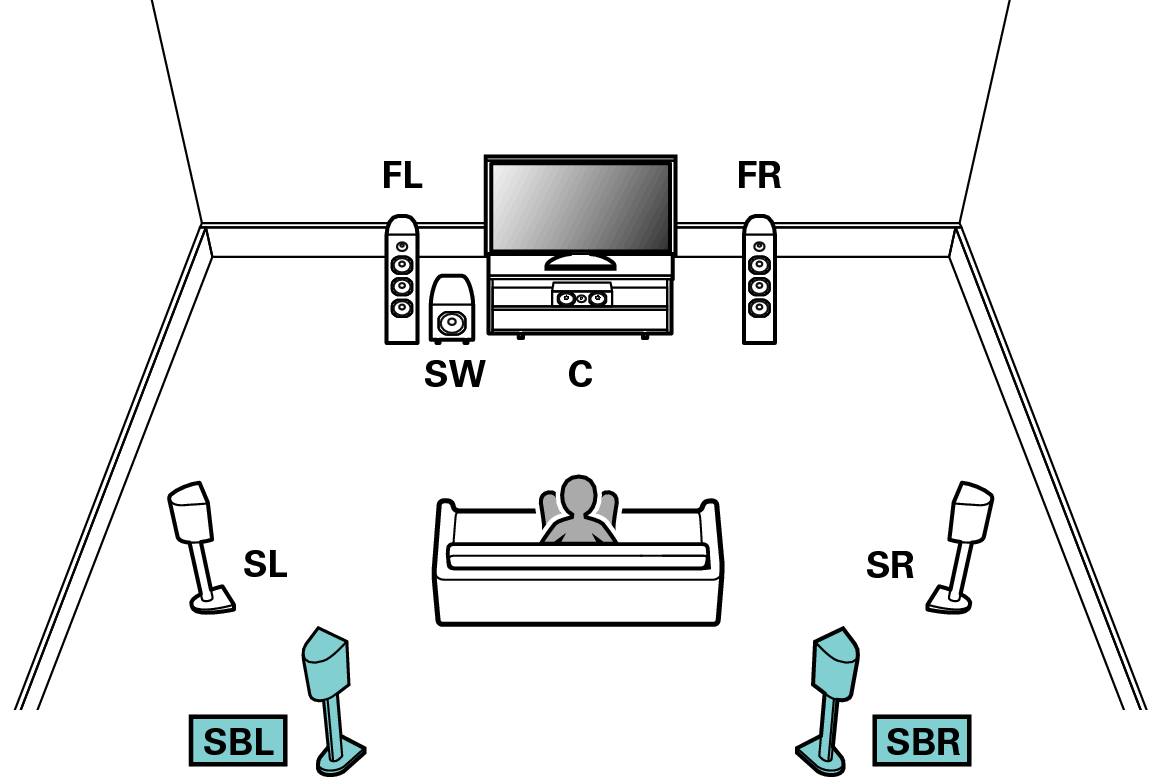

Beispielanschlüsse bei Verwendung der Surround-Back-Lautsprecher
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Back-Lautsprecher auf.
Stellen Sie im Menü “Zuweisung” auf “Surround Back” ein. Link
Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn am Anschluss SURROUND BACK L an.

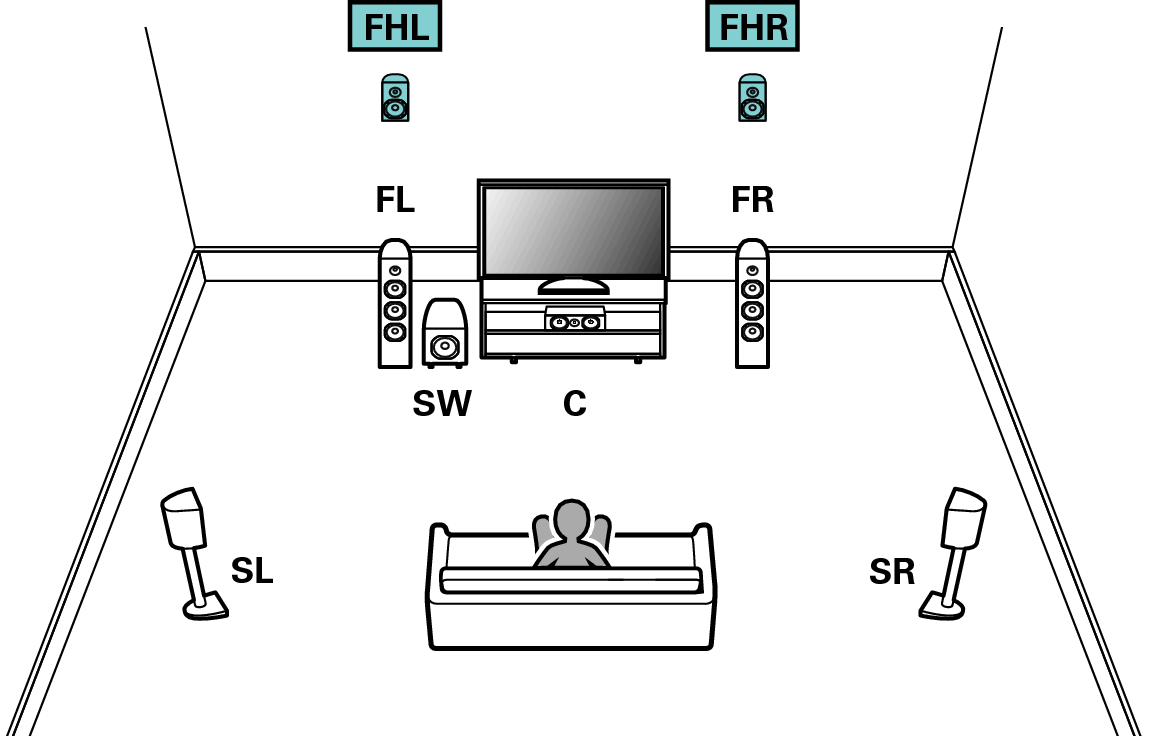

Beispielanschlüsse bei Verwendung von Fronthochtönern
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.
Stellen Sie im Menü “Zuweisung” auf “Front Height” ein. Link

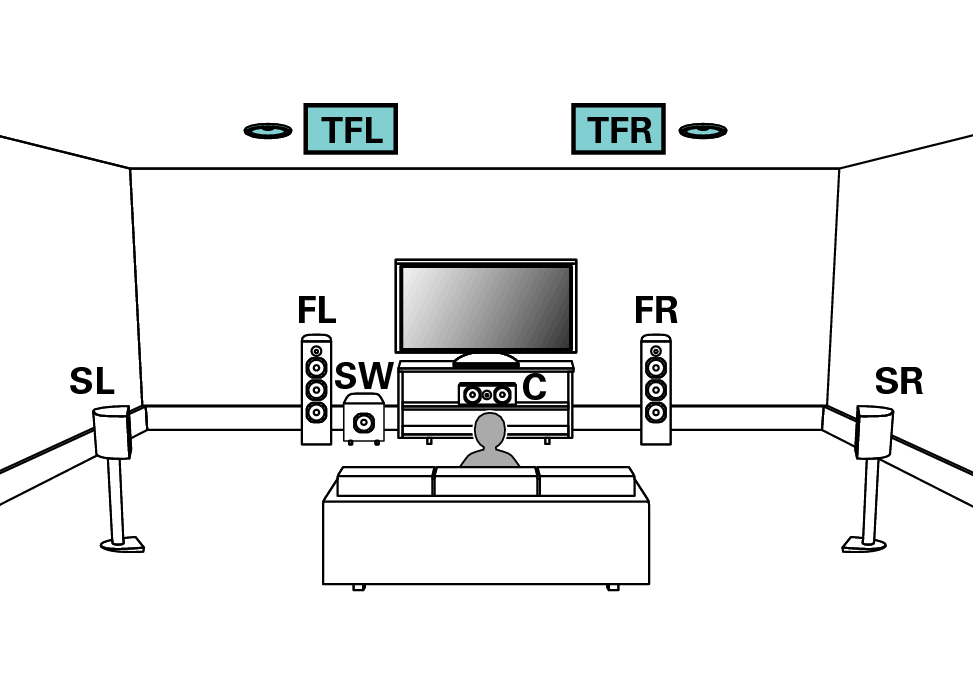

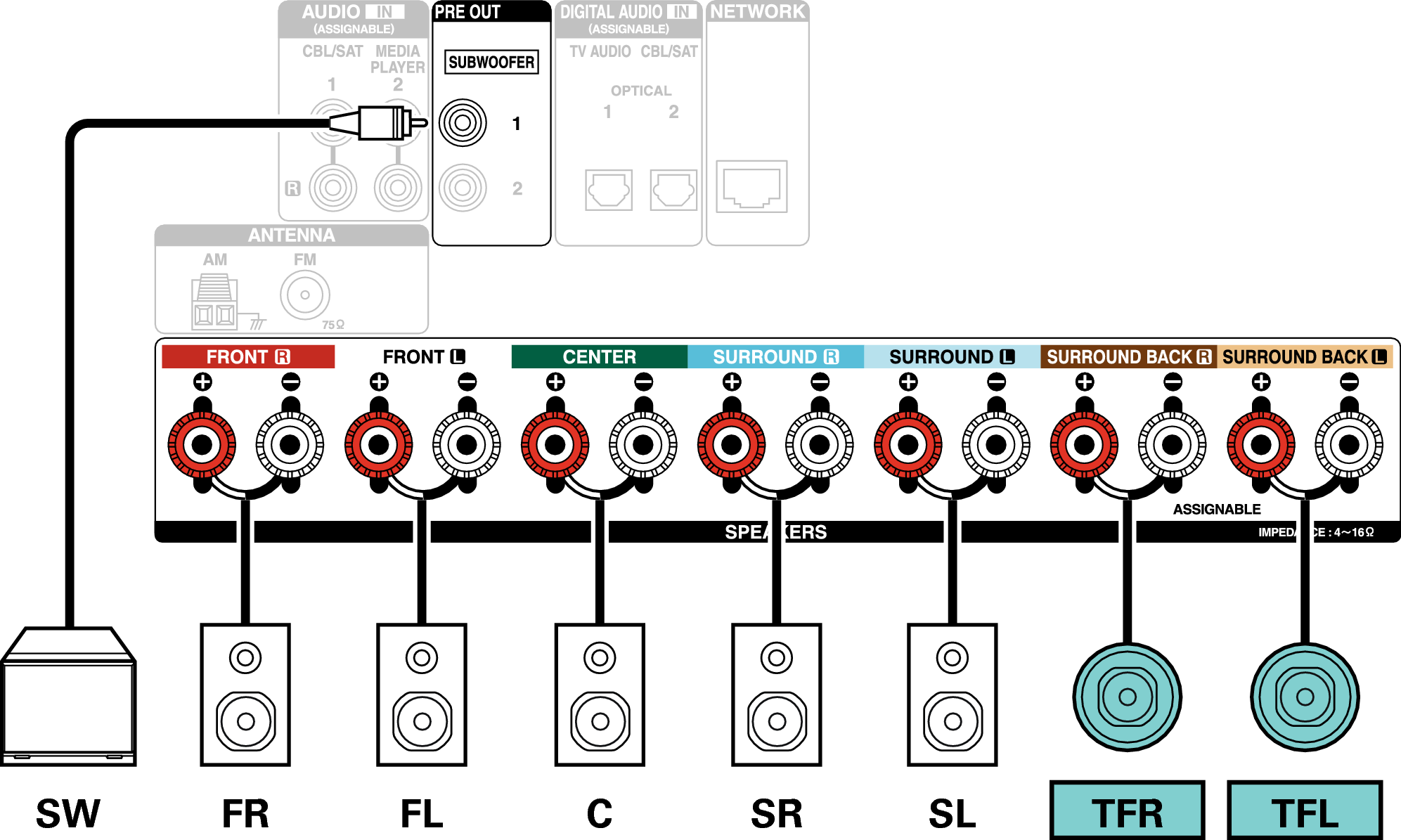

Beispielanschlüsse bei Verwendung von Top-Front-Lautsprechern
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Front-Lautsprecher auf.
Stellen Sie im Menü “Zuweisung” auf “Top Front” ein. Link

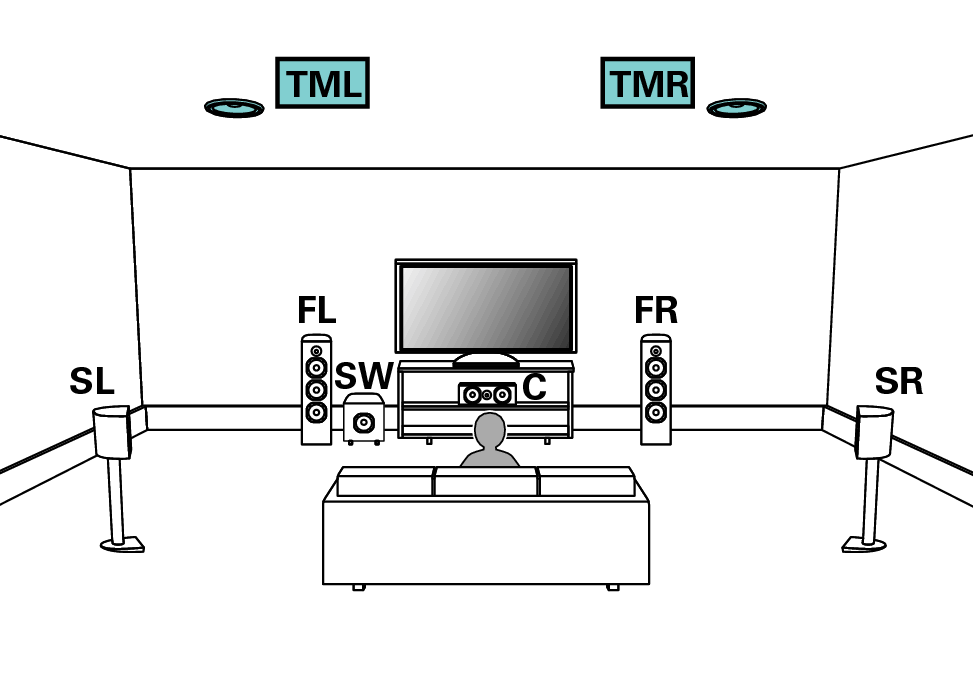

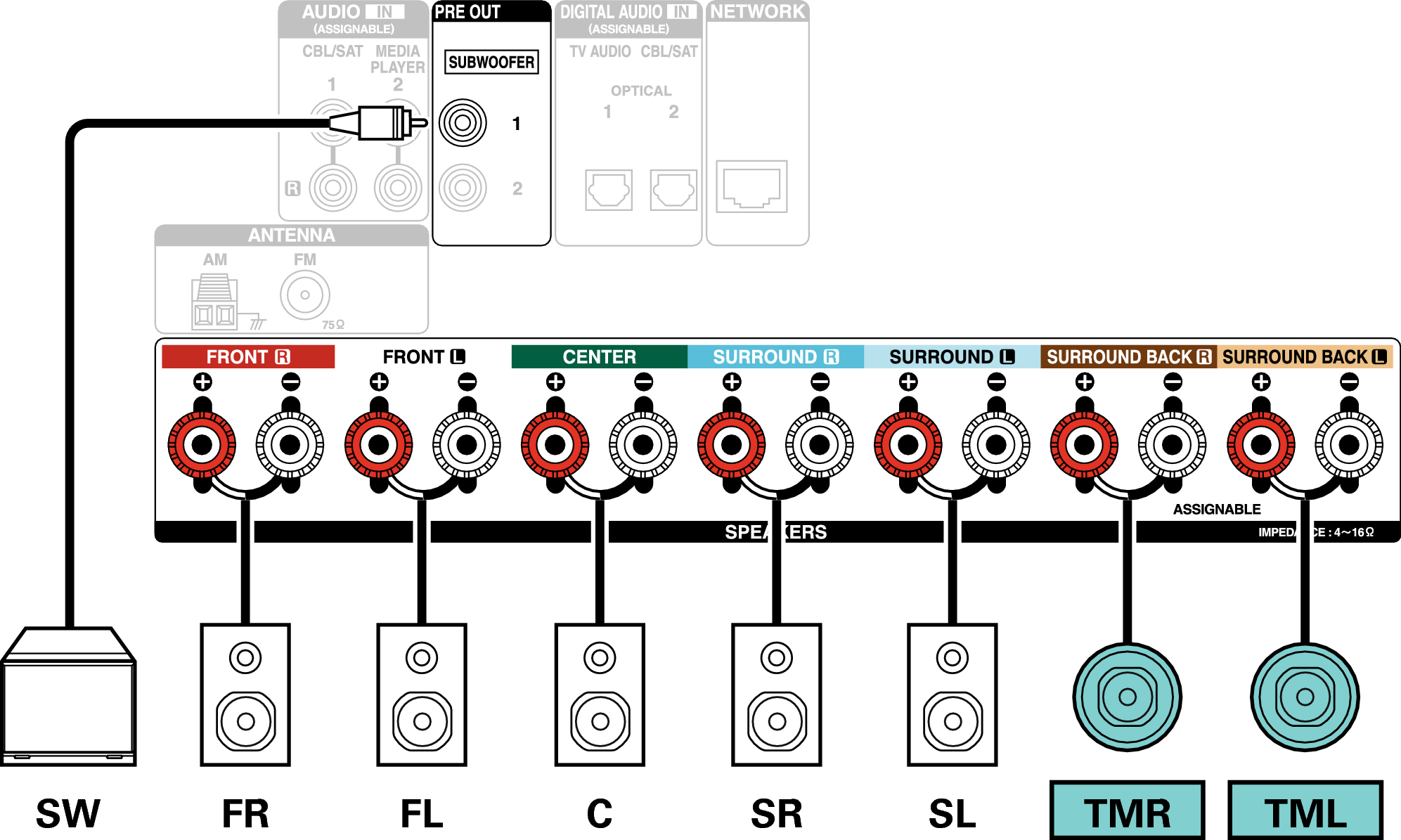

Beispielanschlüsse bei Verwendung von Top-Middle-Lautsprechern
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Middle-Lautsprecher auf.
Stellen Sie im Menü “Zuweisung” auf “Top Middle” ein. Link

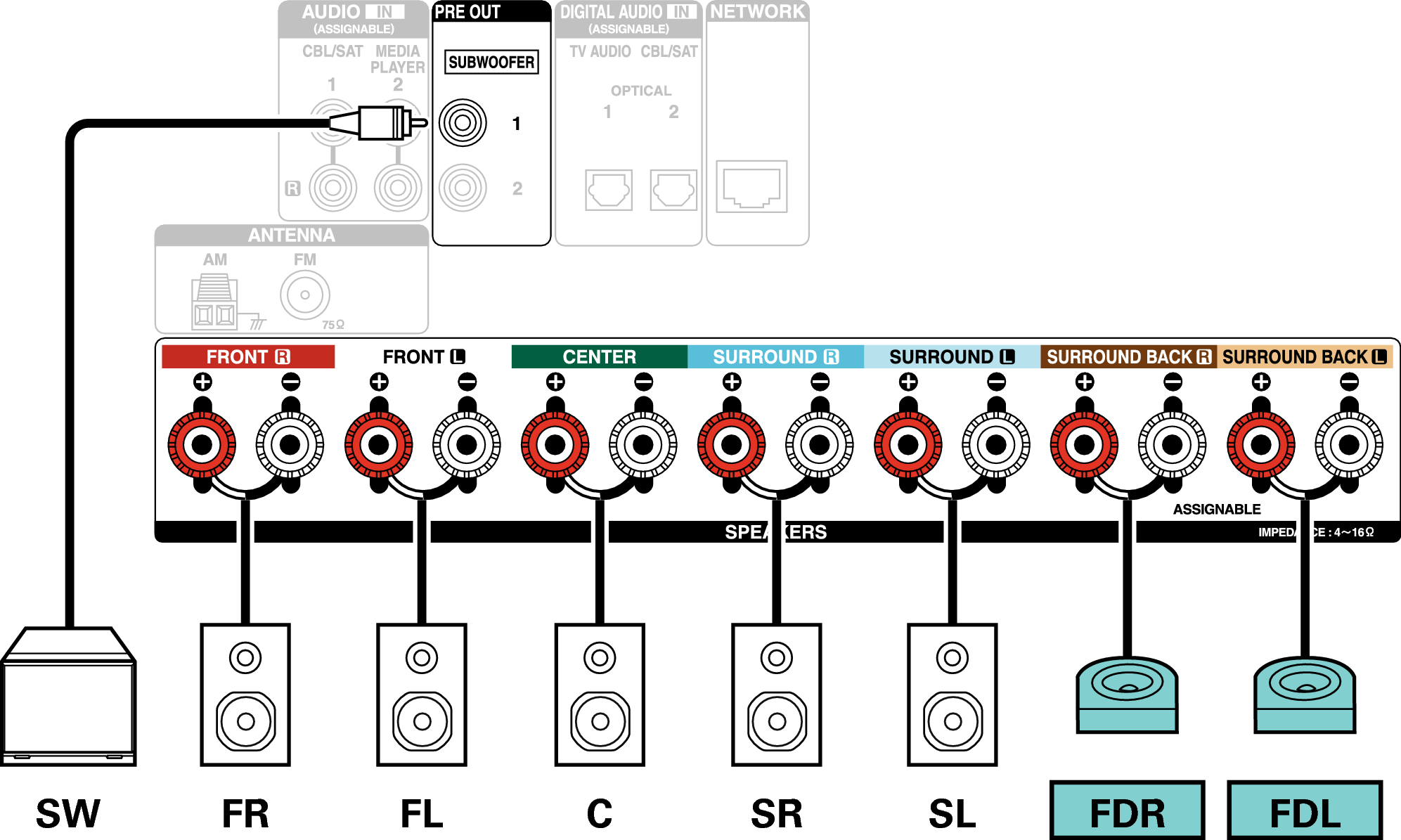

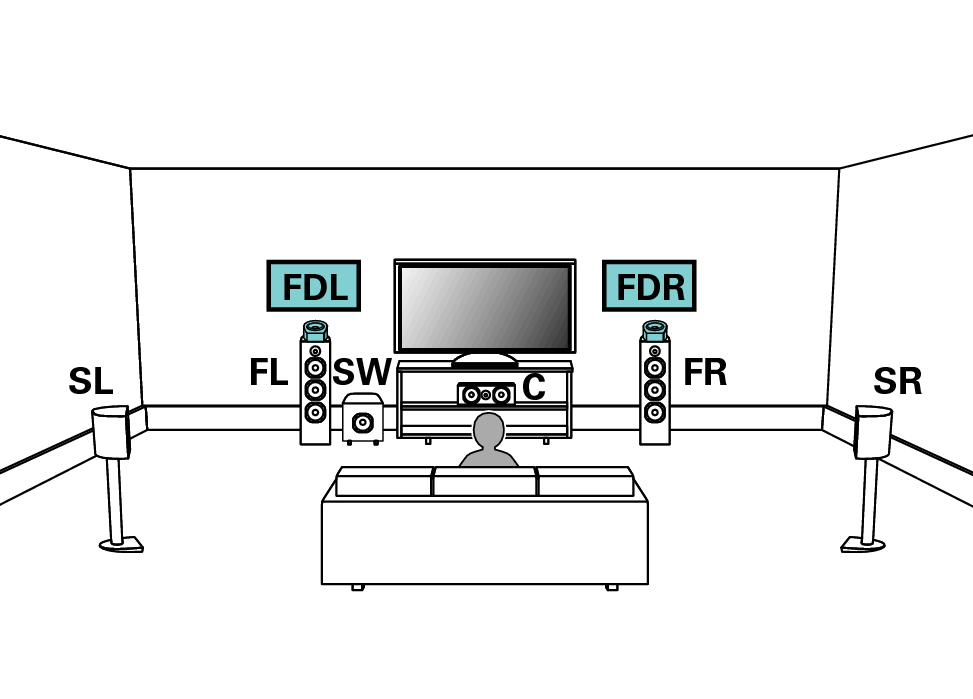

Beispielanschlüsse bei Verwendung von Dolby Atmos Enabled-Front-Lautsprechern
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Front-Lautsprecher des Typs Dolby Atmos Enabled auf.
Stellen Sie im Menü “Zuweisung” auf “Front Dolby” ein. Link

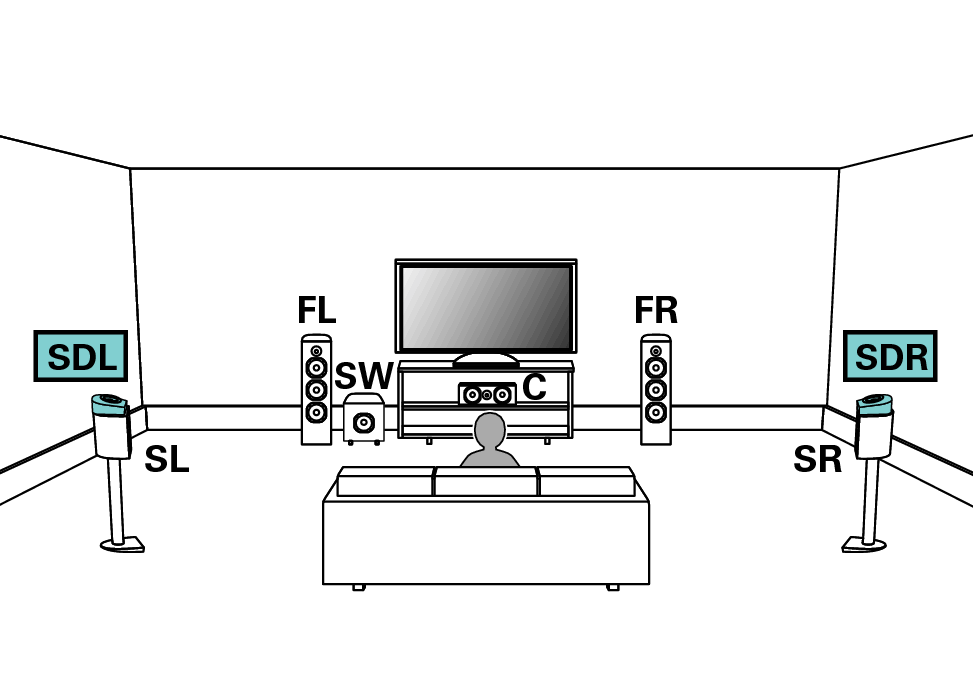

Beispielanschlüsse bei Verwendung von Dolby Atmos Enabled-Surround-Lautsprechern
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Lautsprecher des Typs Dolby Atmos Enabled auf.
Stellen Sie im Menü “Zuweisung” auf “Surround Dolby” ein. Link

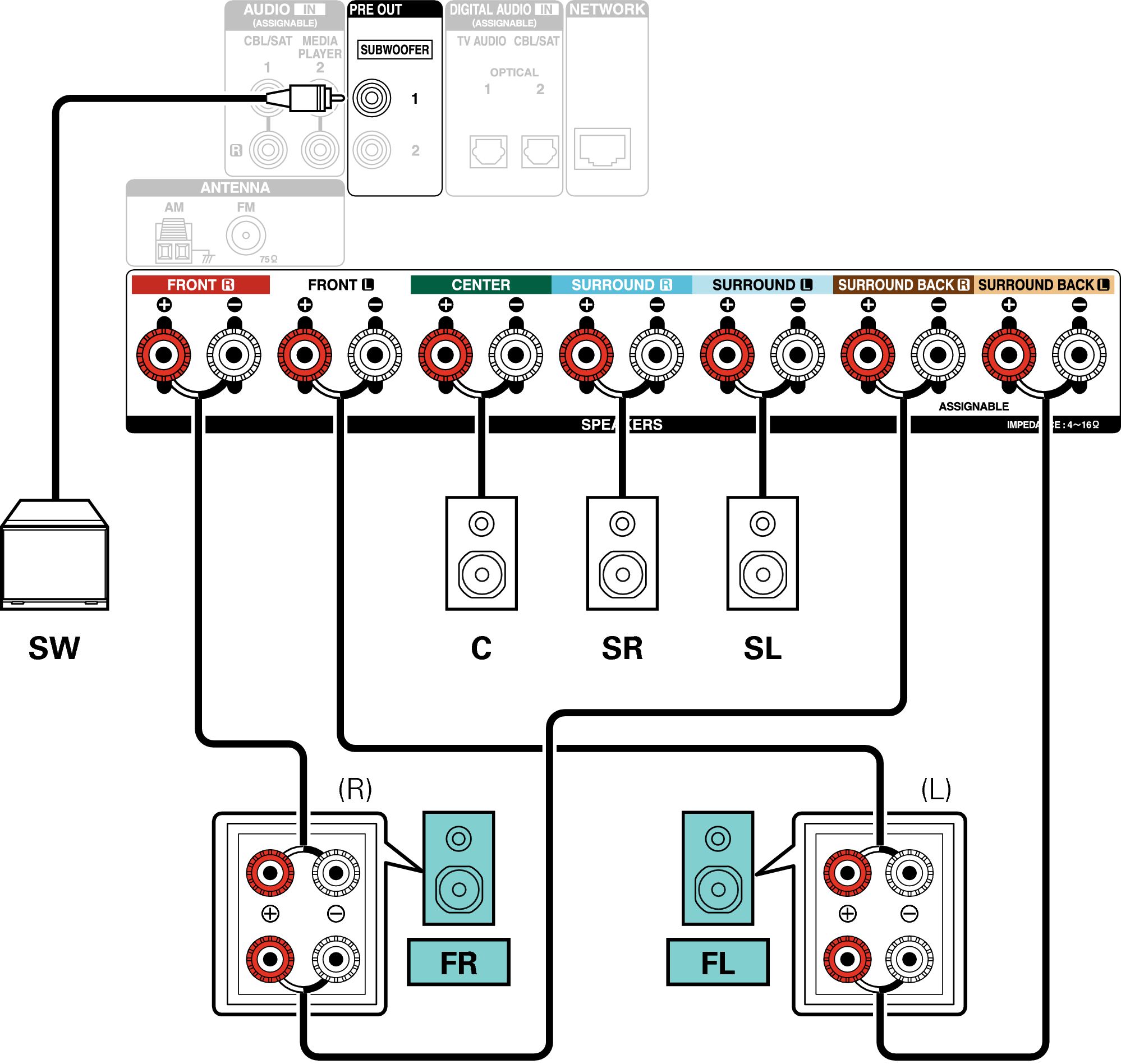

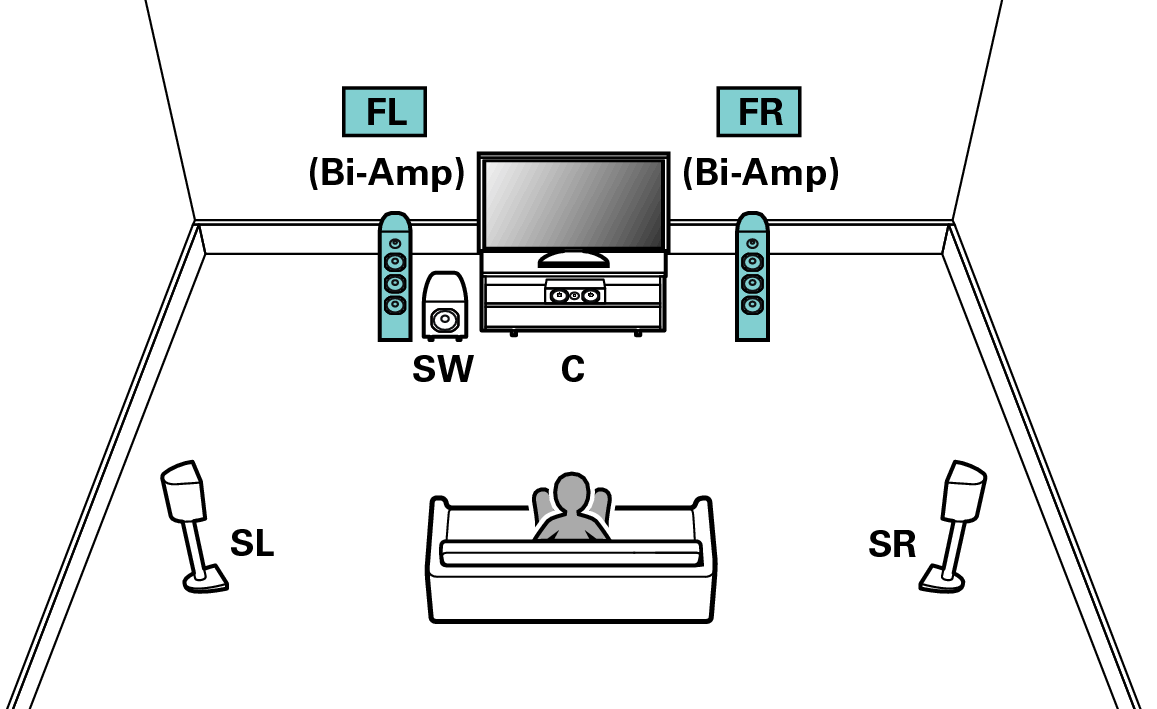

5.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-Lautsprecher)
Mit diesem System können Sie 5.1-Kanäle wiedergeben. Sie können den Bi-Amp-Anschluss für die Front-Lautsprecher verwenden. Bei der Bi-Amp-Anschlussmethode können Sie separate Verstärker an die Hochtöner- und Tieftöneranschlüsse eines Bi-Amp-fähigen Lautsprechers anschließen. Über diesen Anschluss kann die Gegen-EMK (Kraft, die nicht ausgegeben, sondern zurückgegeben wird) vom Tieftöner direkt zum Hochtöner fließen, ohne die Klangqualität zu beeinträchtigen. Dies führt zu einer verbesserten Klangqualität.
Stellen Sie im Menü “Zuweisung” auf “Bi-Amp” ein. Link
HINWEIS
Wenn Sie Bi-Amp-Verbindungen herstellen, müssen Sie sicherstellen, dass Sie die Kurzschlussplatte oder das Kabel zwischen dem Tieftonlautsprecher und dem Hochtonlautsprecheranschluss entfernen.

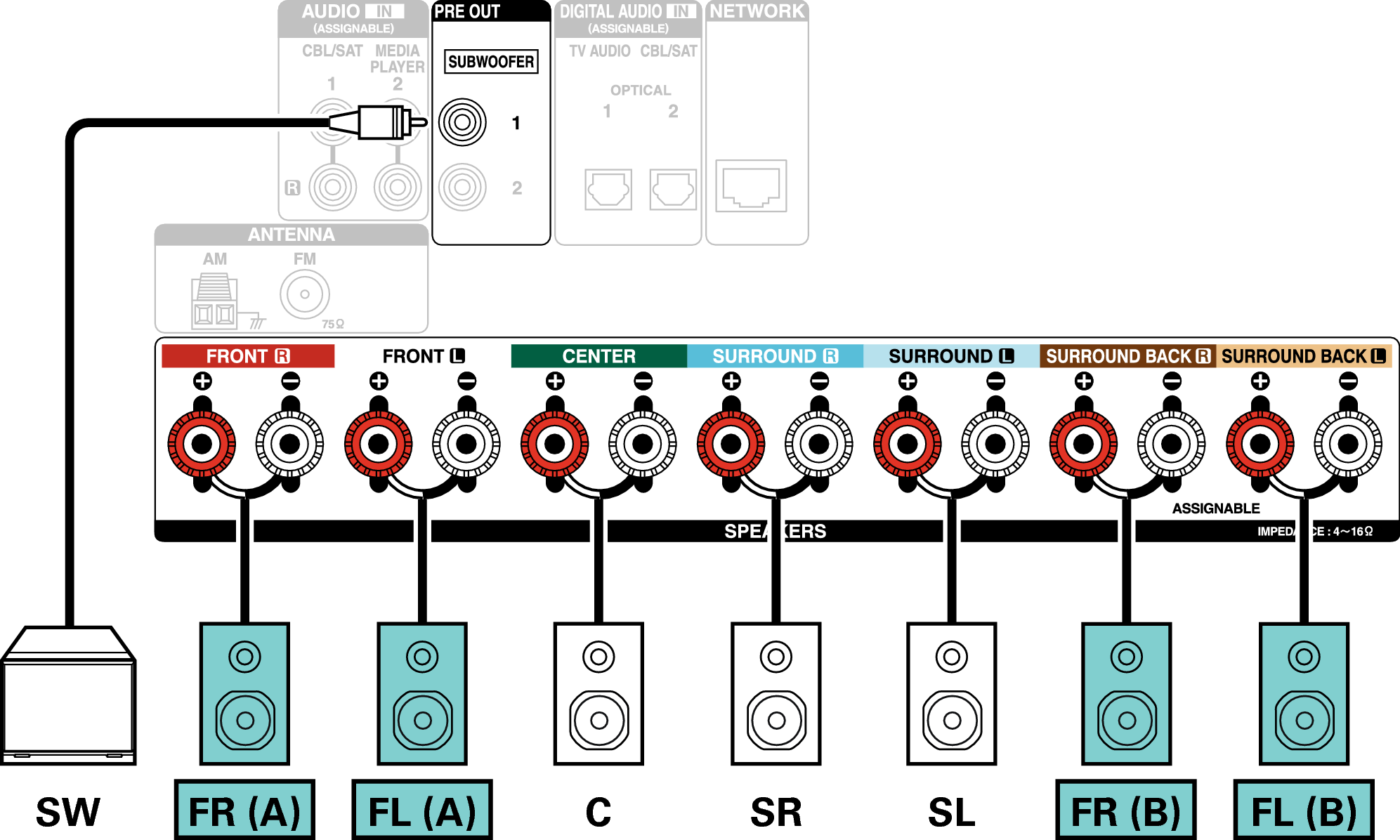

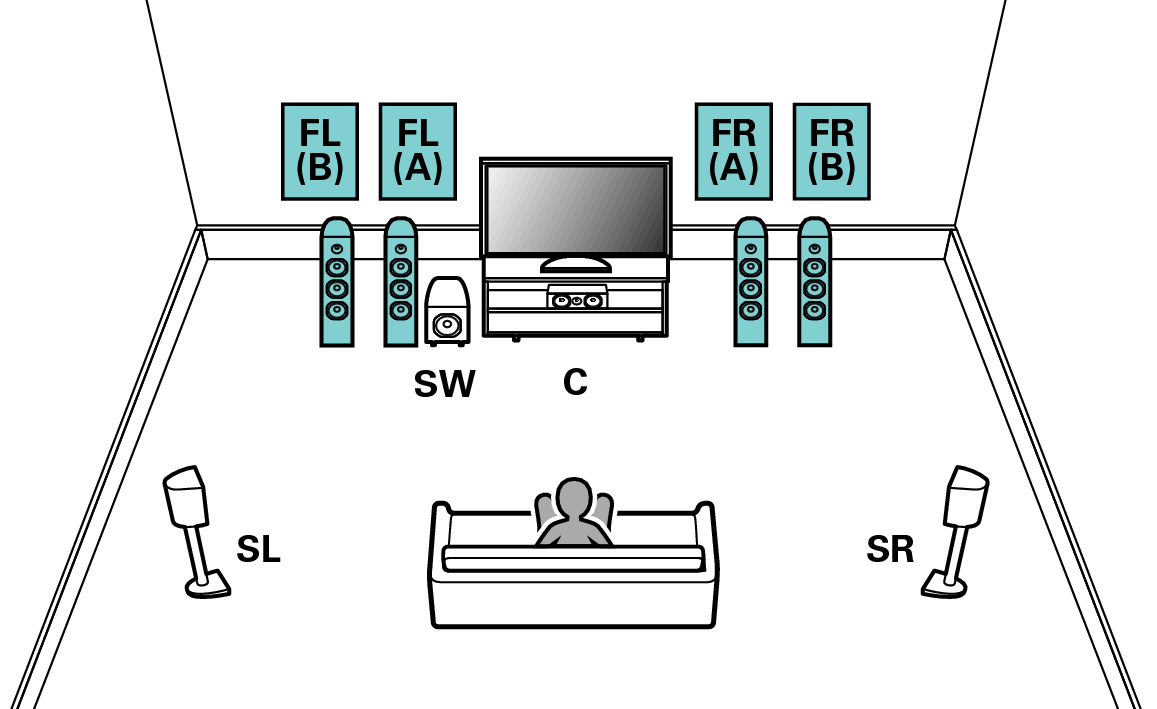

5.1-Kanal-Wiedergabe + zweites Front-Lautsprecherpaar
Mit diesem System können Sie bei der Wiedergabe nach Wunsch zwischen den Front-Lautsprechern A und B wechseln.
Stellen Sie im Menü “Zuweisung” auf “Front B” ein. Link

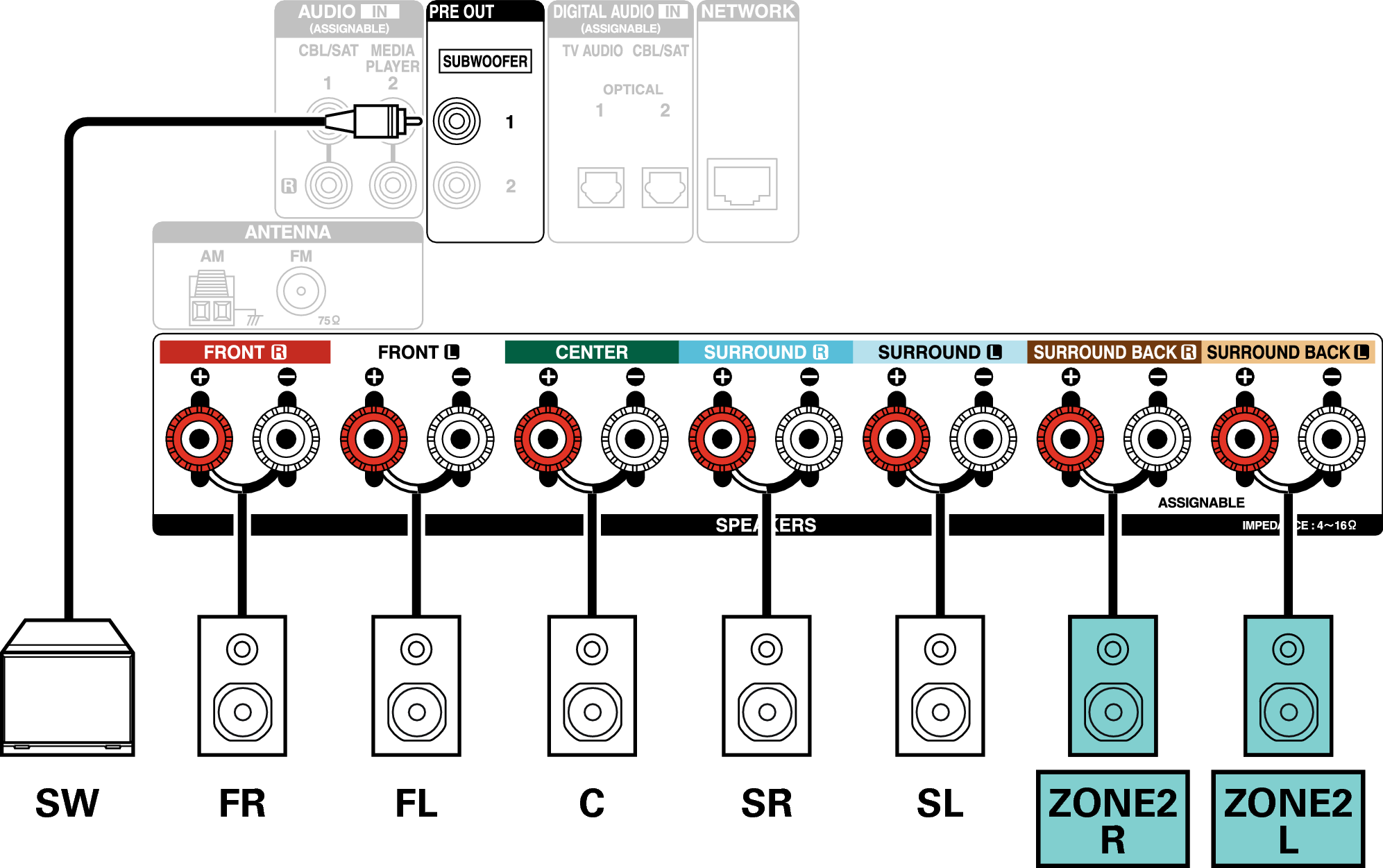

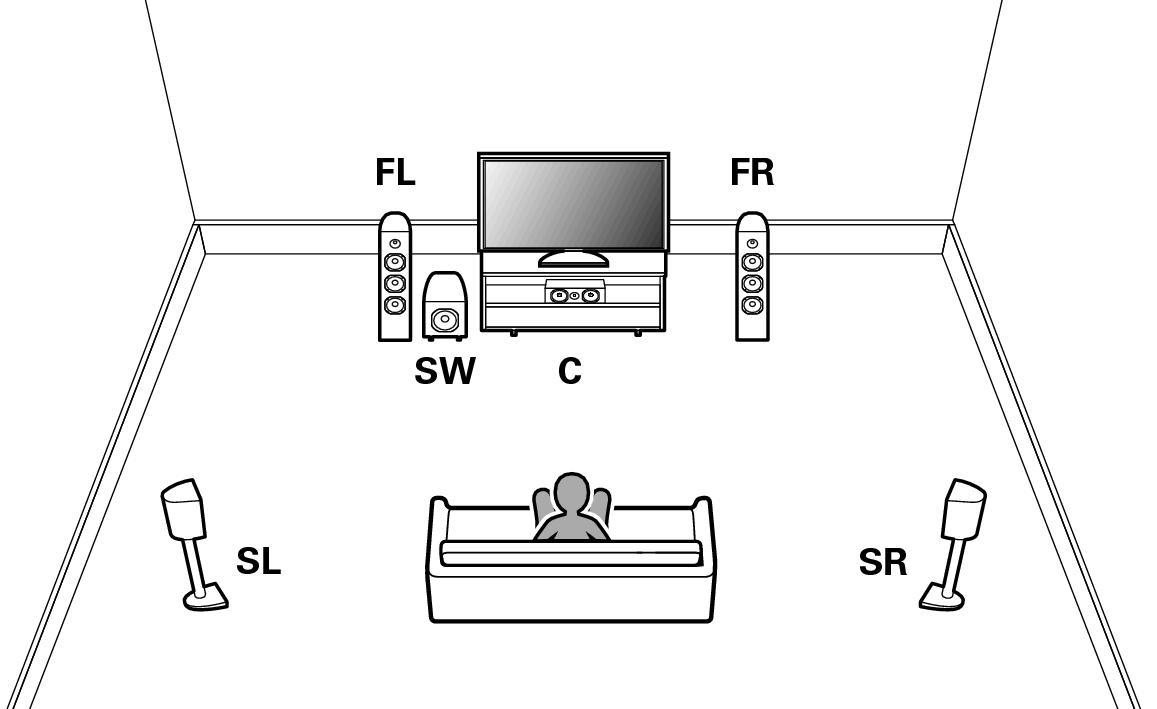

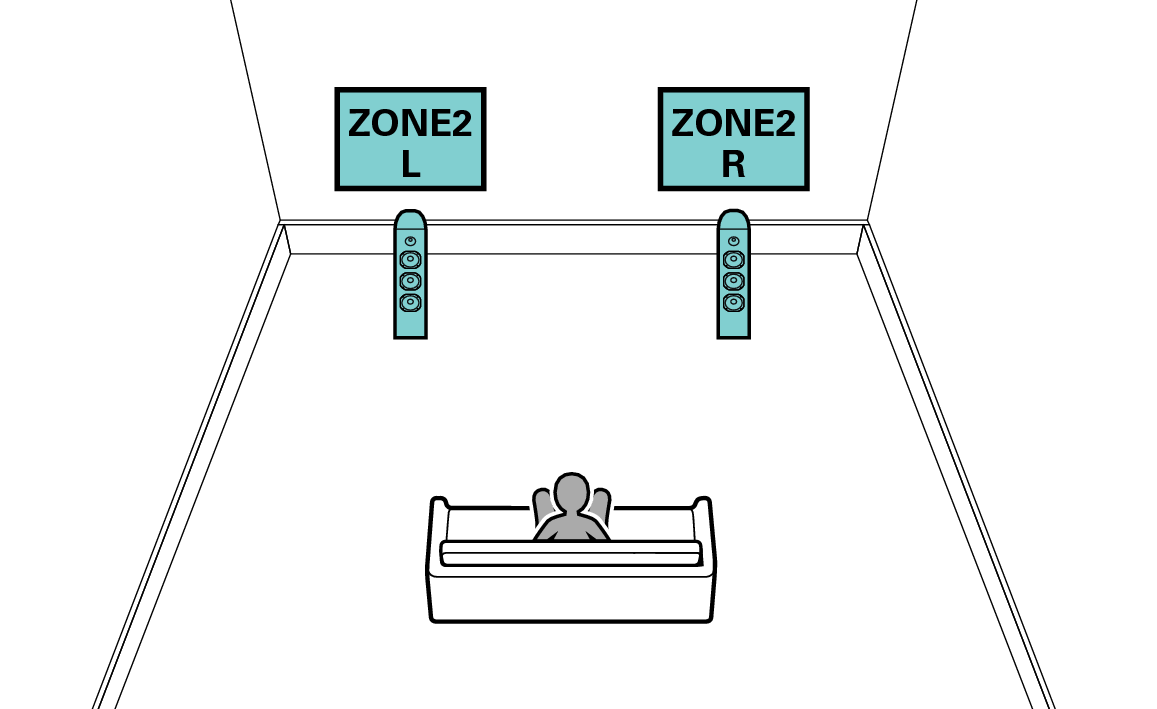

5.1-Kanal-Wiedergabe (MAIN ZONE) + 2-Kanal-Wiedergabe (ZONE2)
Bei dieser Anschlussmethode wird ein 5.1-Kanal-Lautsprechersystem in der MAIN ZONE und ein 2-Kanal-System in ZONE2 aufgestellt.
|
MAIN ZONE |
 |
|
ZONE2 |
 |
Stellen Sie im Menü “Zuweisung” auf “Zone2” ein. Link
