Conexión de altavoces de 7.1 canales

Sistema para reproducción envolvente de 7.1 canales.

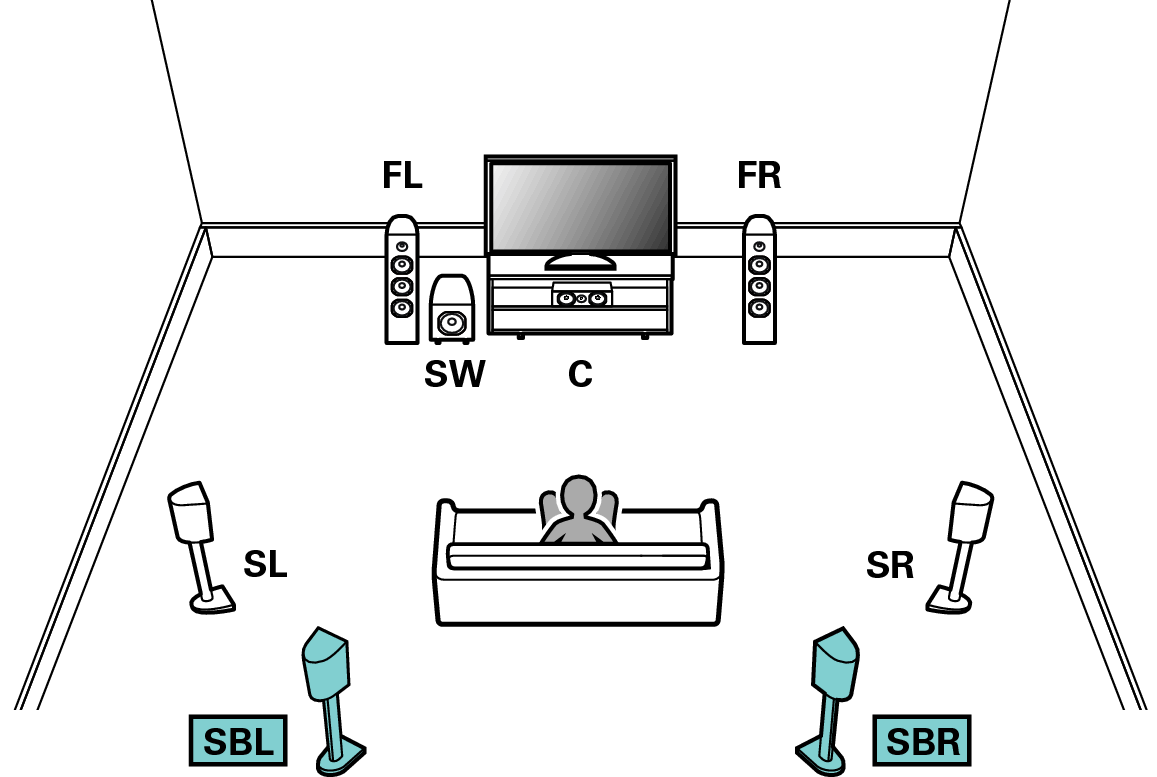

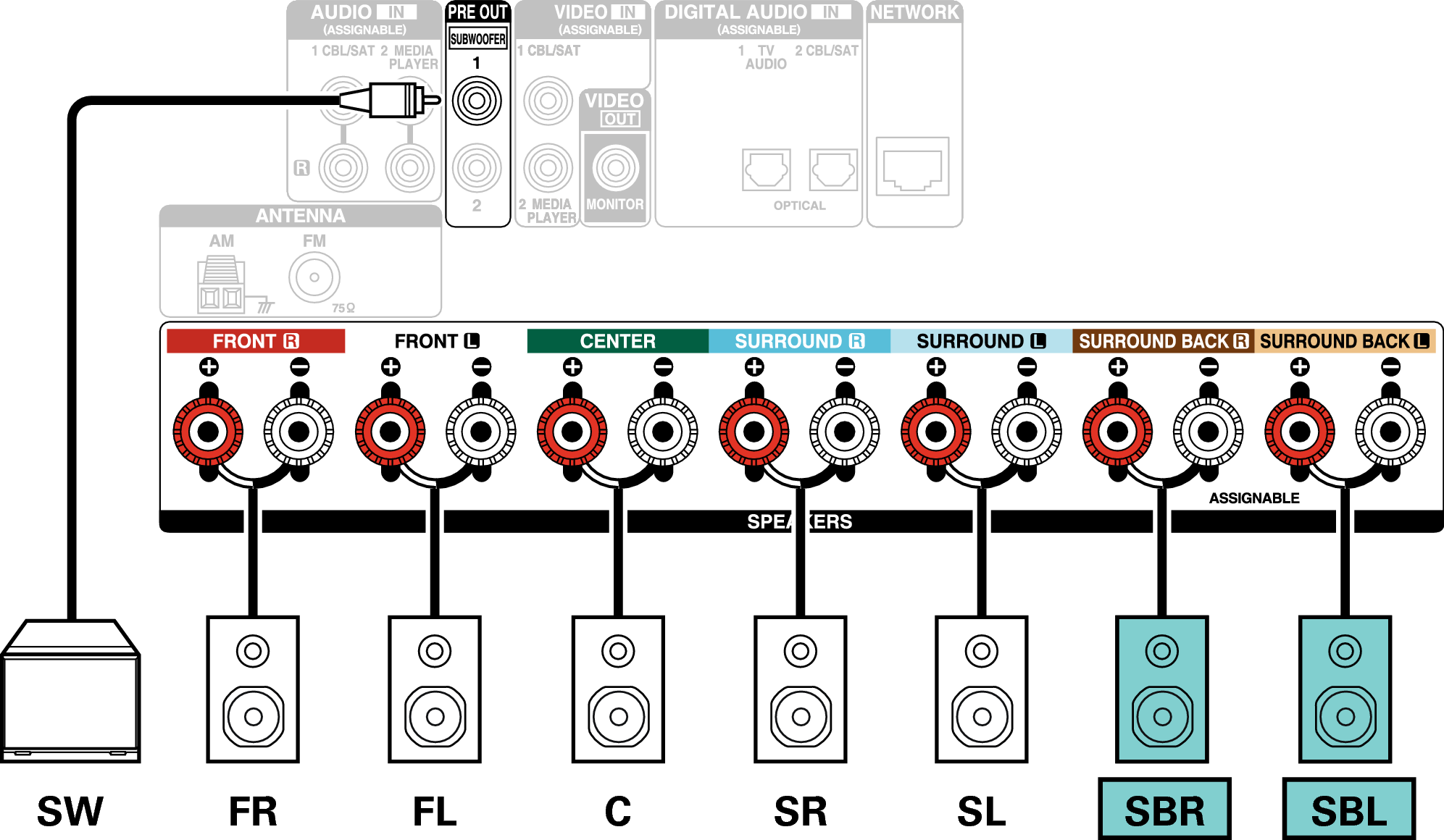

Ejemplo de conexiones cuando se utilizan altavoces surround trasero

Este sistema surround de 7.1 canales es igual que un sistema básico de 5.1 canales pero con altavoces surround traseros.

Ajuste la opción “Modo asignar” en “Surround trasero” en el menú. enlace

Si utiliza un solo altavoz surround trasero, conéctelo al terminal SURROUND BACK L.

Ejemplo de conexiones cuando se utilizan altavoces de altura frontal

Este sistema surround de 7.1 canales es igual que un sistema básico de 5.1 canales pero con altavoces de altura frontales.

Ajuste la opción “Modo asignar” en “Altura frontal” en el menú. enlace

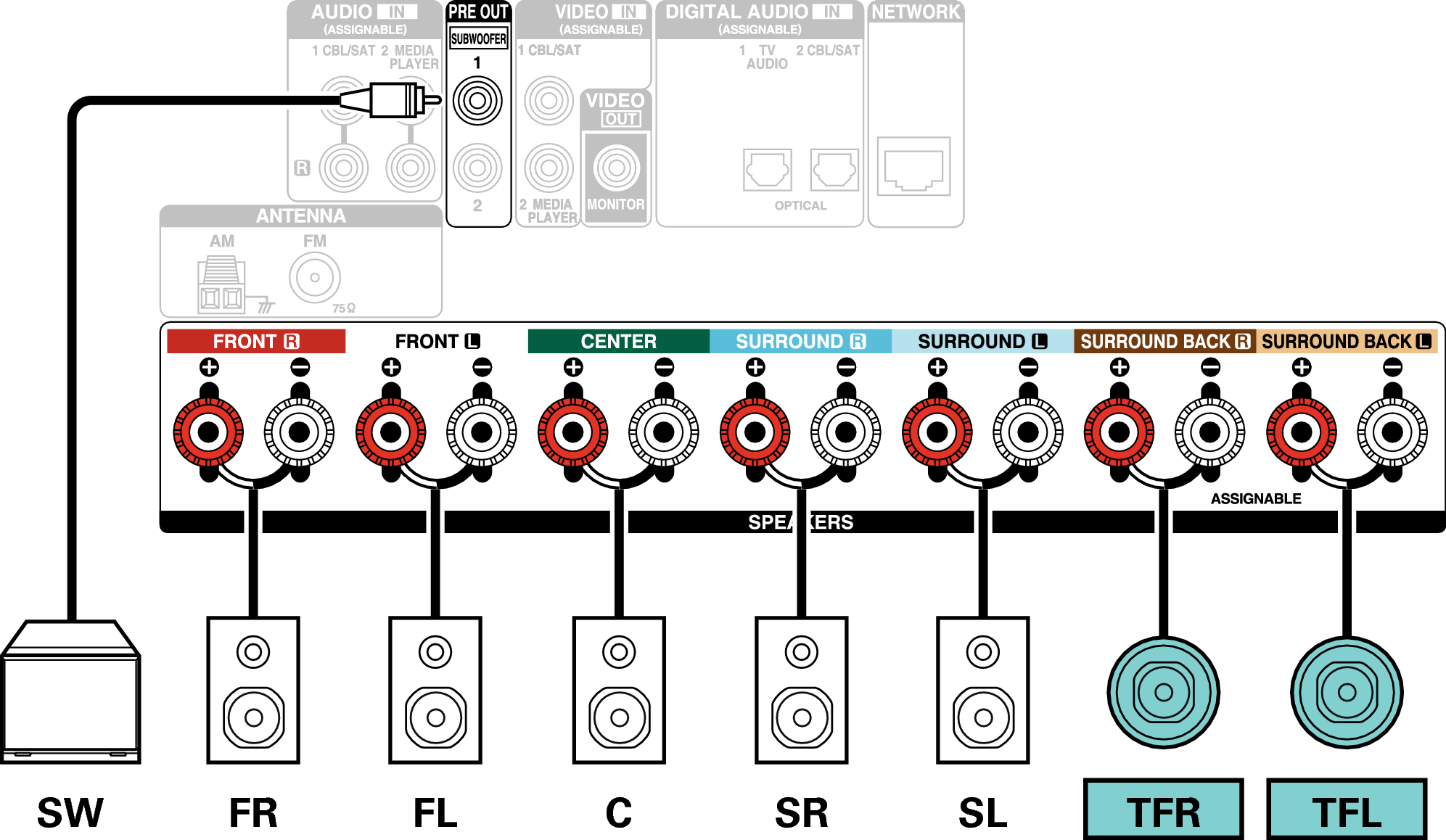

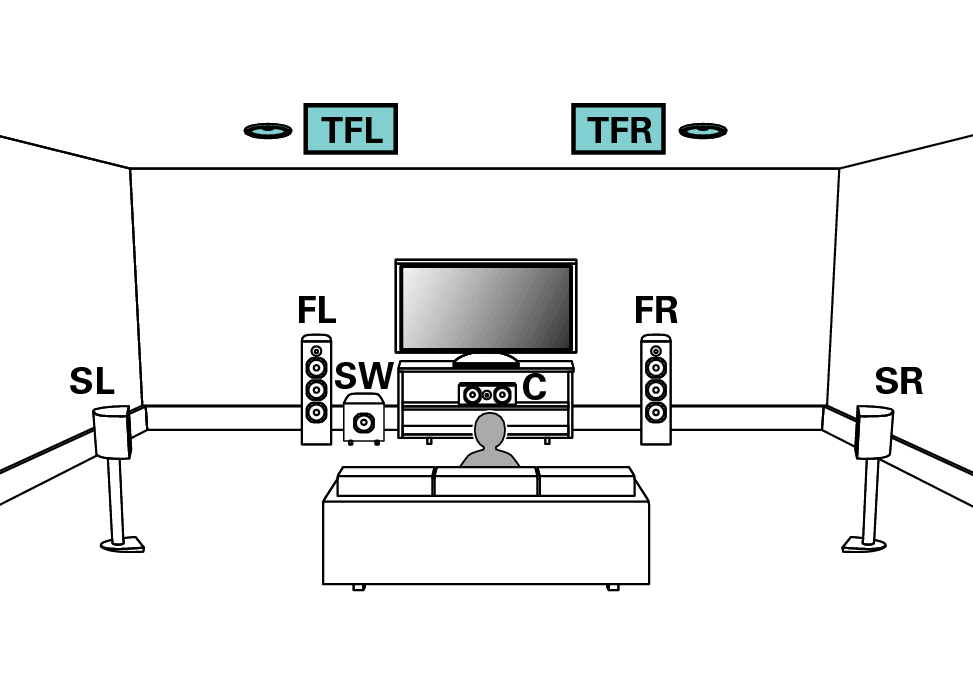

Ejemplo de conexiones cuando se utilizan altavoces superior delantero

Este sistema surround de 7.1 canales es igual que un sistema básico de 5.1 canales pero con altavoces superiores delanteros.

Ajuste la opción “Modo asignar” en “Delantero sup.” en el menú. enlace

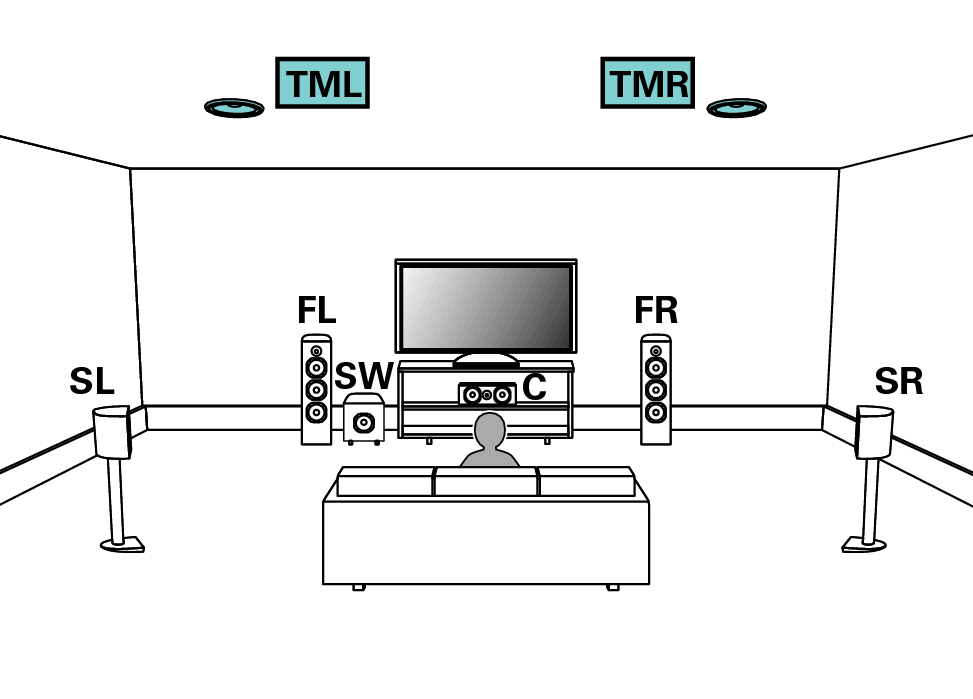

Ejemplo de conexiones cuando se utilizan altavoces medio superior

Este sistema surround de 7.1 canales es igual que un sistema básico de 5.1 canales pero con altavoces medios superiores.

Ajuste la opción “Modo asignar” en “Central superior” en el menú. enlace

Ejemplo de conexiones cuando se utilizan altavoces Dolby Atmos Enabled delanteros

Este sistema surround de 7.1 canales es igual que un sistema básico de 5.1 canales pero con altavoces Dolby Atmos Enabled delanteros.

Ajuste la opción “Modo asignar” en “Dolby delantero” en el menú. enlace

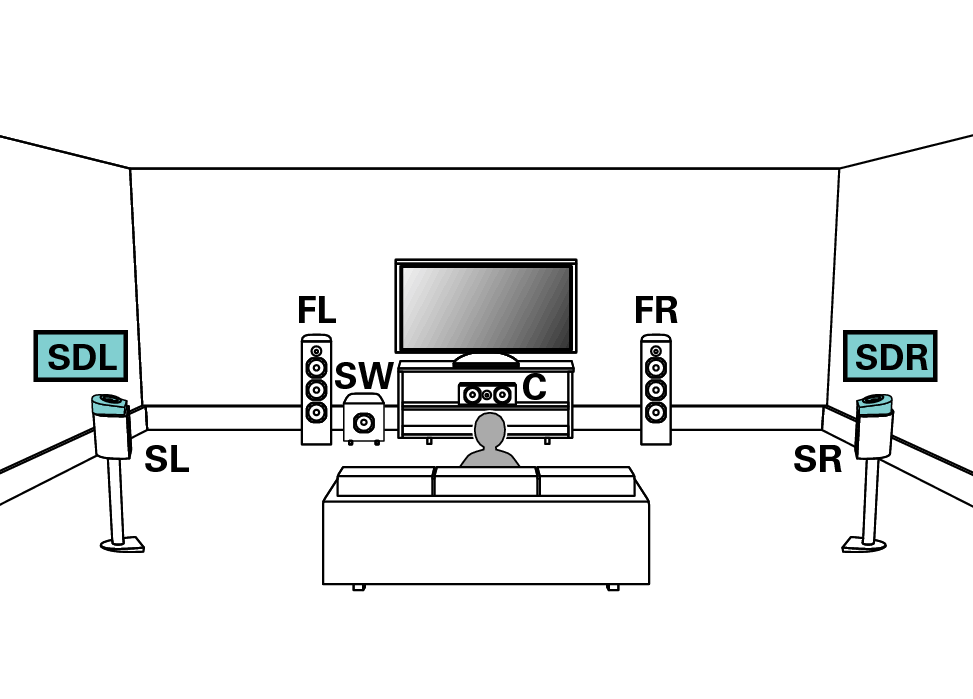

Ejemplo de conexiones cuando se utilizan altavoces Dolby Atmos Enabled surround

Este sistema surround de 7.1 canales es igual que un sistema básico de 5.1 canales pero con altavoces surround Dolby Atmos Enabled.

Ajuste la opción “Modo asignar” en “Dolby surround” en el menú. enlace
