Anschluss von 7.1-Kanal-Lautsprechern

System für 7.1-Kanal-Surround-Wiedergabe.

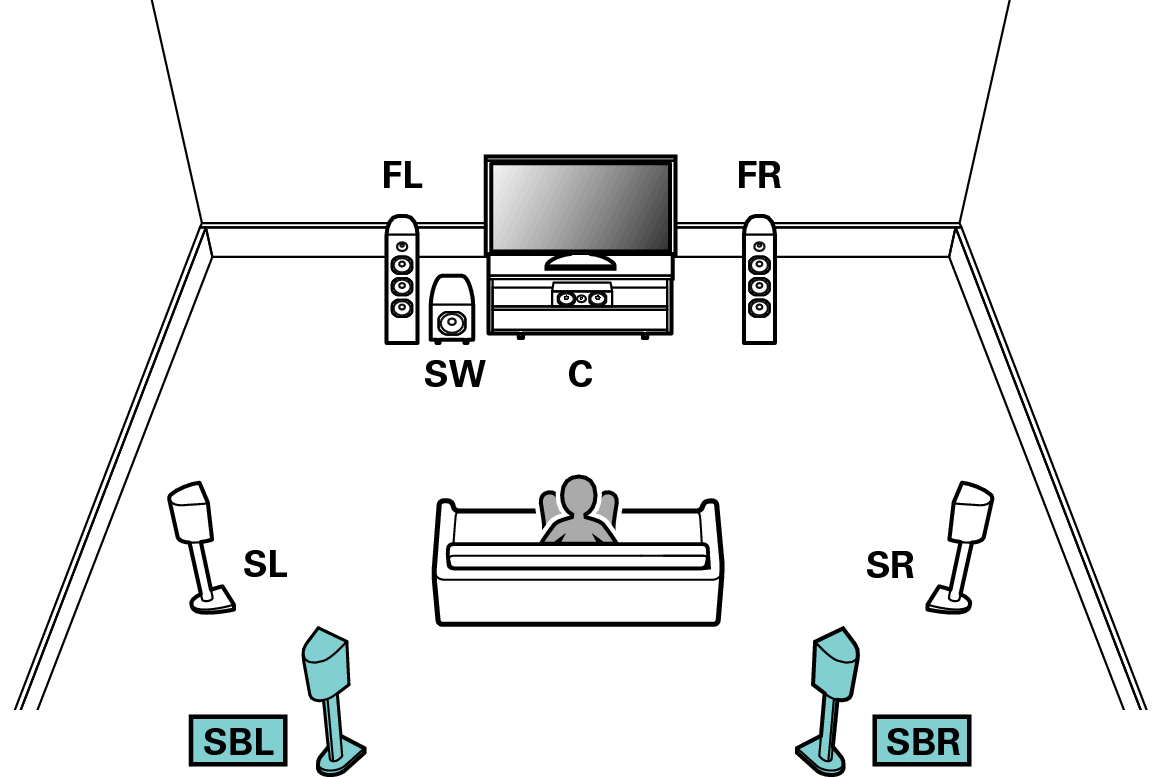

Beispielanschlüsse bei Verwendung der Surround-Back-Lautsprecher

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Back-Lautsprecher auf.

Pict SurrBack SP Layout X2200

Stellen Sie im Menü “Zuweisung” auf “Surround Back” ein. Link

Conne SP 7.1 SB X15E2

Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn am Anschluss SURROUND BACK L an.

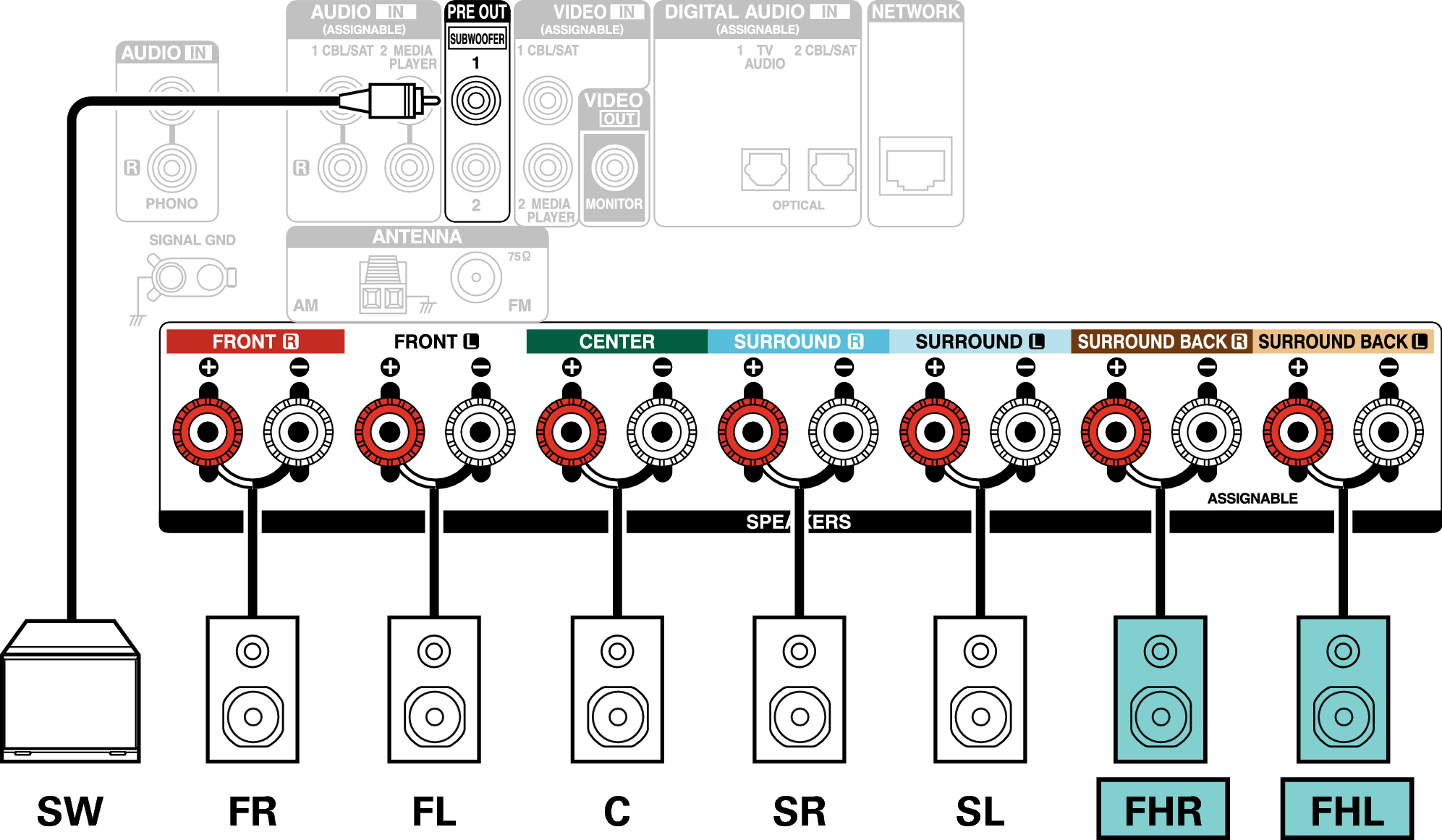

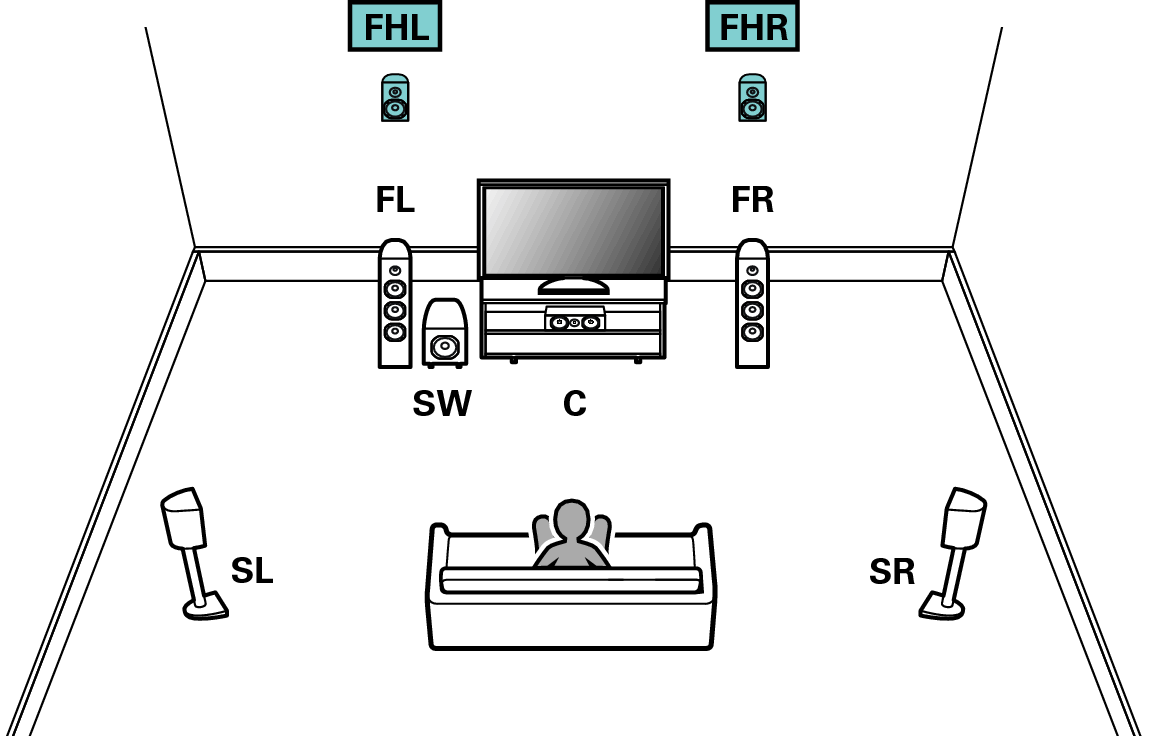

Beispielanschlüsse bei Verwendung von Fronthochtönern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.

Pict FrontHeight SP Layout X2200

Stellen Sie im Menü “Zuweisung” auf “Front Height” ein. Link

Conne SP 7.1 FH X15E2

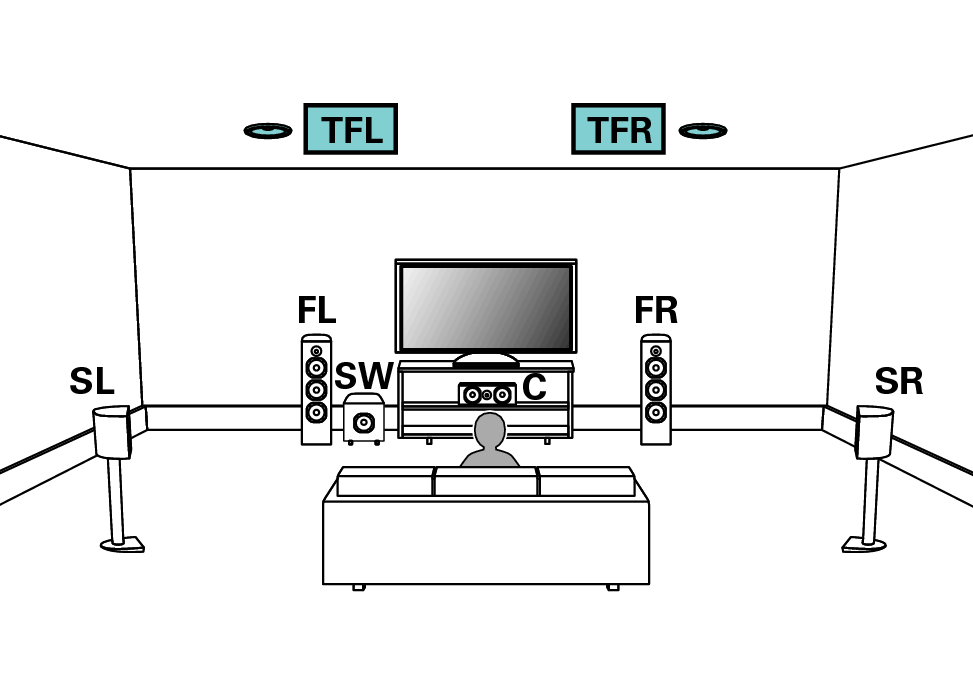

Beispielanschlüsse bei Verwendung von Top-Front-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Front-Lautsprecher auf.

Pict TopFront SP Layout X2200

Stellen Sie im Menü “Zuweisung” auf “Top Front” ein. Link

Conne SP 7.1 TF X15E2

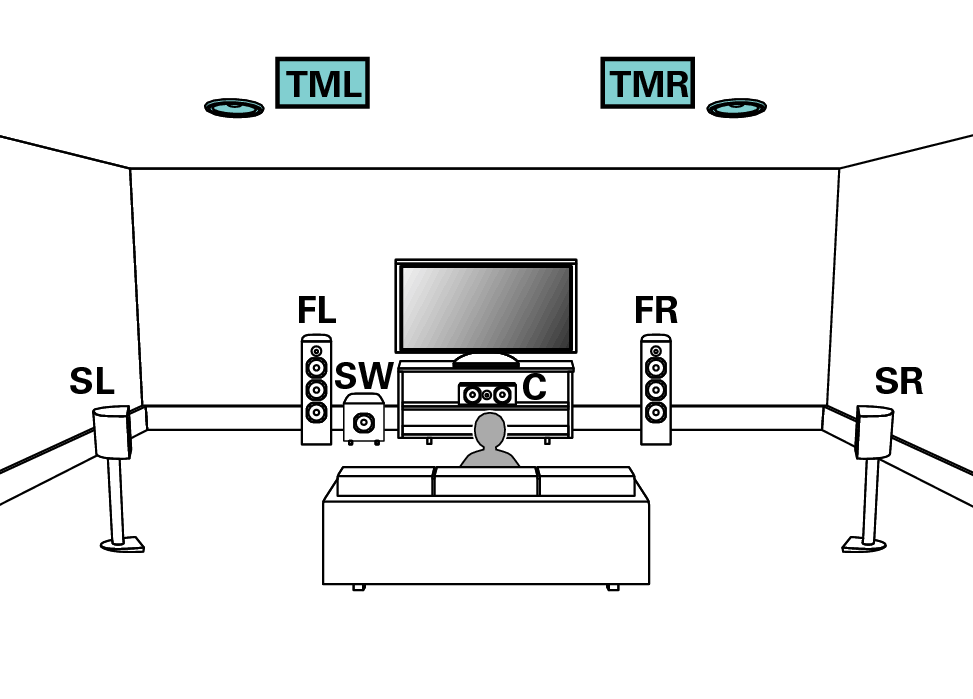

Beispielanschlüsse bei Verwendung von Top-Middle-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Middle-Lautsprecher auf.

Pict TopMiddle SP Layout X2200

Stellen Sie im Menü “Zuweisung” auf “Top Middle” ein. Link

Conne SP 7.1 TM X15E2

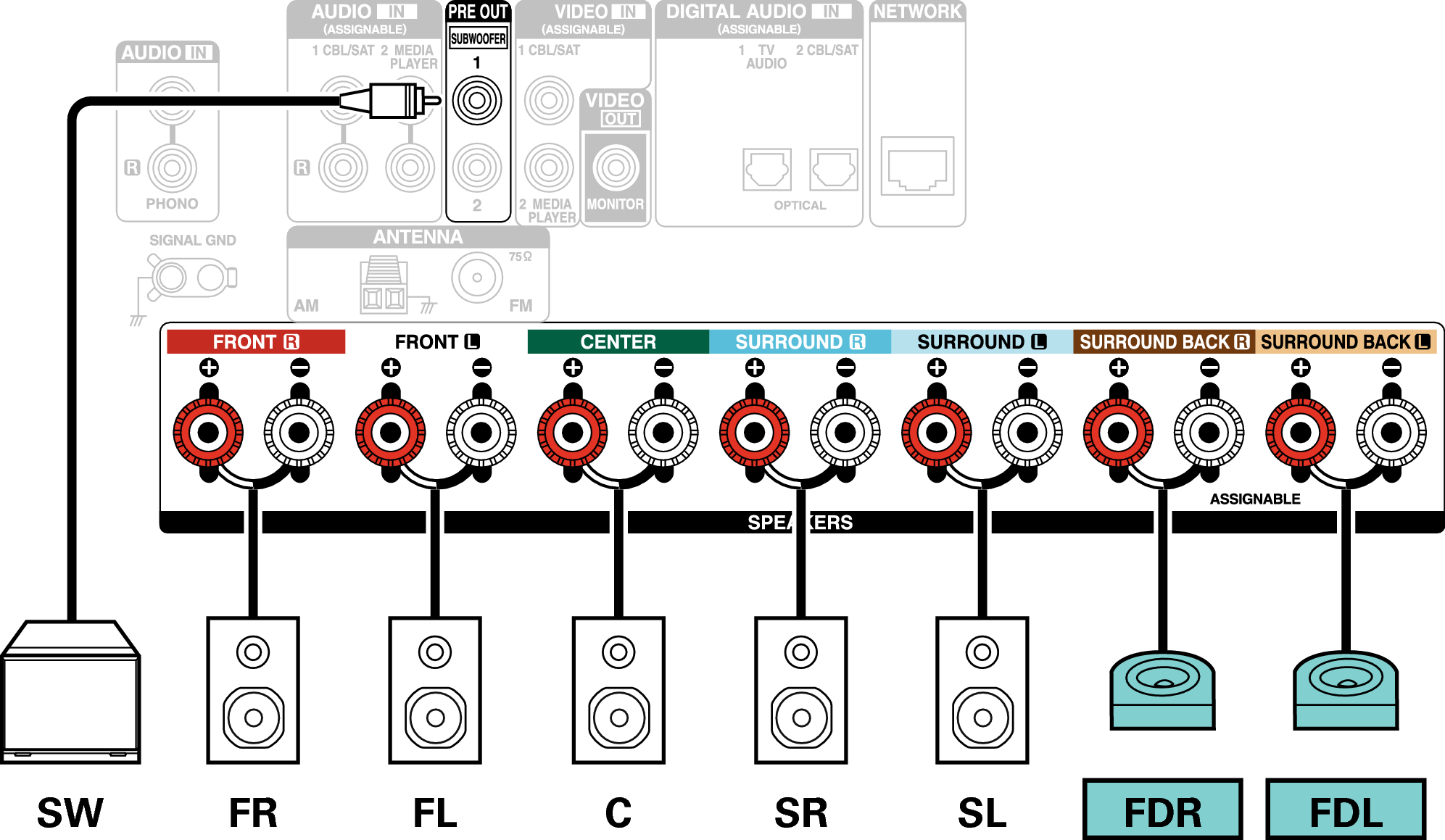

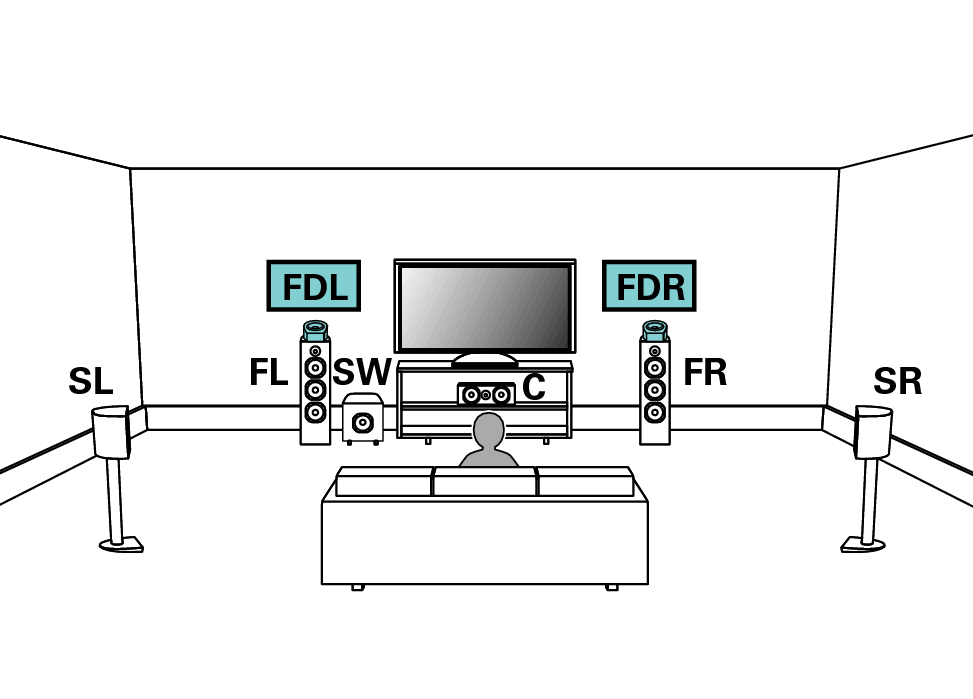

Beispielanschlüsse bei Verwendung von Dolby Atmos Enabled-Front-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Front-Lautsprecher des Typs Dolby Atmos Enabled auf.

Pict FrontDolby SP Layout X2200

Stellen Sie im Menü “Zuweisung” auf “Front Dolby” ein. Link

Conne SP 7.1 FD X15E2

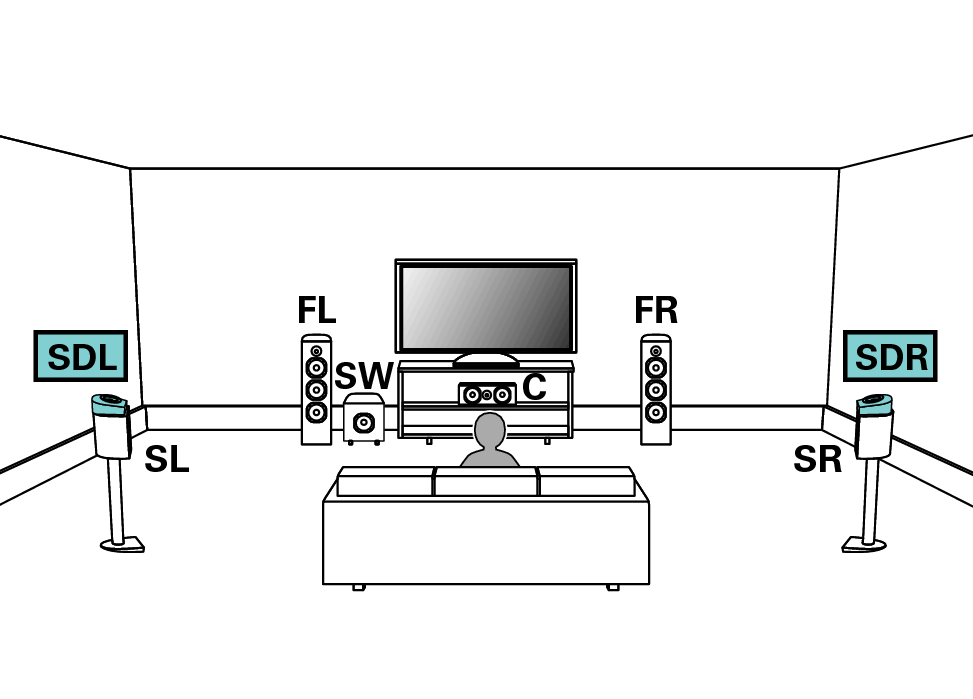

Beispielanschlüsse bei Verwendung von Dolby Atmos Enabled-Surround-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Lautsprecher des Typs Dolby Atmos Enabled auf.

Pict SurrDolby SP Layout X2200

Stellen Sie im Menü “Zuweisung” auf “Surround Dolby” ein. Link

Conne SP 7.1 SD X15E2
