Lautsprecherkonfiguration und Einstellungen für “Endstufen-Zuweis.”

Dieses Gerät verfügt über einen integrierten 7-Kanal-Leistungsverstärker. Zusätzlich zum 5.1-Kanal-Basissystem können Sie verschiedene Lautsprechersysteme konfigurieren, indem Sie die Einstellungen von “Endstufen-Zuweis.” an Ihr Anwendungsgebiet anpassen. Beispiele sind 7.1-Kanal-Systeme, Bi-Amp-Anschlüsse und 2-Kanal-Systeme für die Wiedergabe in mehreren Zonen. Link

Führen Sie die Einstellungen von “Endstufen-Zuweis.” zur Anpassung an die Anzahl von Zimmern und die installierte Lautsprecherkonfiguration aus. Link

Wiedergabe Lautsprecher und Zone

“Endstufen-Zuweis.” Einstellungen

Anschlussseite

MAIN ZONE

ZONE2

5.1-Kanal

2-Kanal (Pre-out)

Diese Einstellung kann in allen Modi von “Endstufen-Zuweis.” festgelegt werden.

7.1-Kanal (Surround-Back)

2-Kanal (Pre-out)

Surround Back (Standard)

7.1-Kanal (Front Height)

2-Kanal (Pre-out)

Front Height

7.1-Kanal (Top-Front)

2-Kanal (Pre-out)

Top Front

7.1-Kanal (Top-Middle)

2-Kanal (Pre-out)

Top Middle

7.1-Kanal (Front-Lautsprecher des Typs Dolby Atmos Enabled)

2-Kanal (Pre-out)

Front Dolby

7.1-Kanal (Surround-Lautsprecher des Typs Dolby Atmos Enabled)

2-Kanal (Pre-out)

Surround Dolby

5.1-Kanal (Bi-Amp-Anschluss für Front-Lautsprecher)

2-Kanal (Pre-out)

Bi-Amp

5.1-Kanal + Front-Lautsprecher des zweiten Geräts

2-Kanal (Pre-out)

Front B

5.1-Kanal

2-Kanal (Lautsprecher-ausgang)

Zone2

Je nach Lautsprecherkonfiguration können unterschiedliche Klangmodi ausgewählt werden. Unter “Klangmodi und Kanalausgang” Link ist angegeben, welche Klangmodi unterstützt werden.

Standardkonfiguration und Anschluss

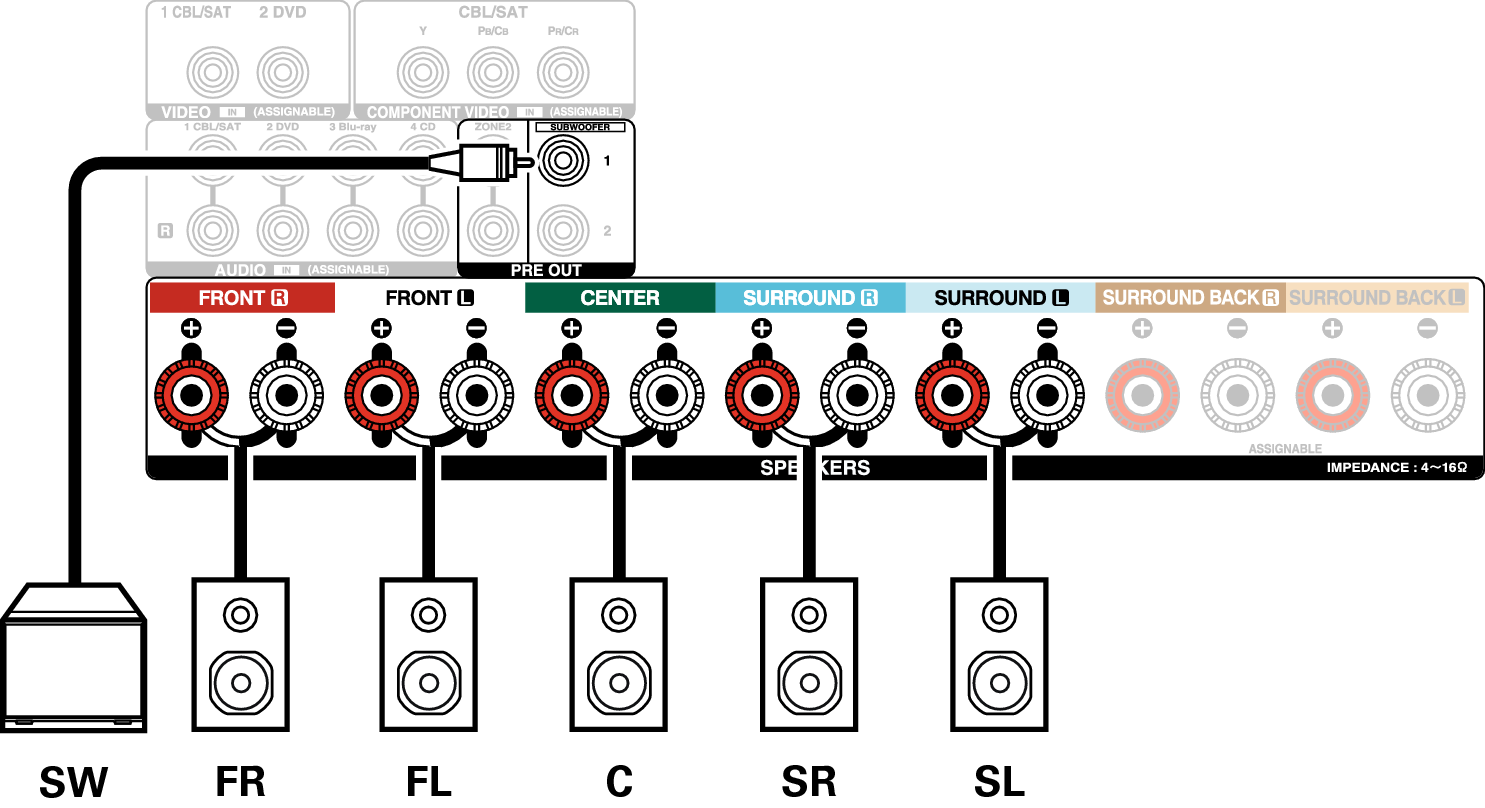

5.1-Kanal

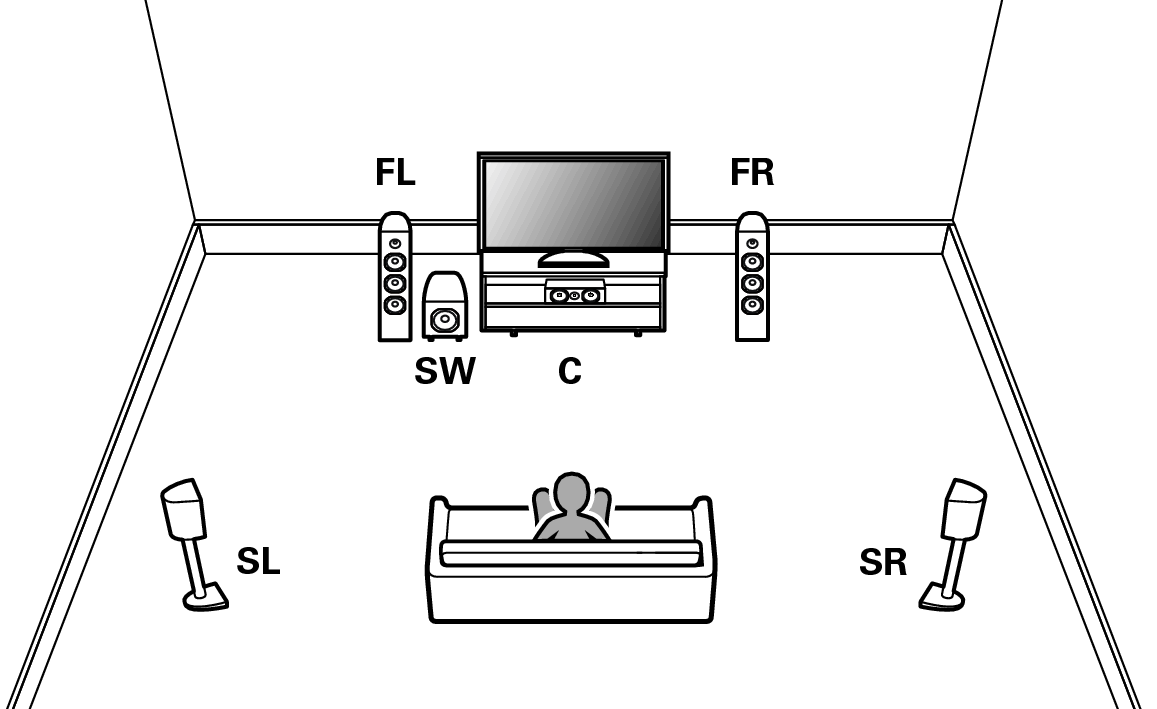

Diese Konfiguration dient als grundlegendes 5.1-Kanal-Surroundsystem.

7.1-Kanal (Surround-Back)

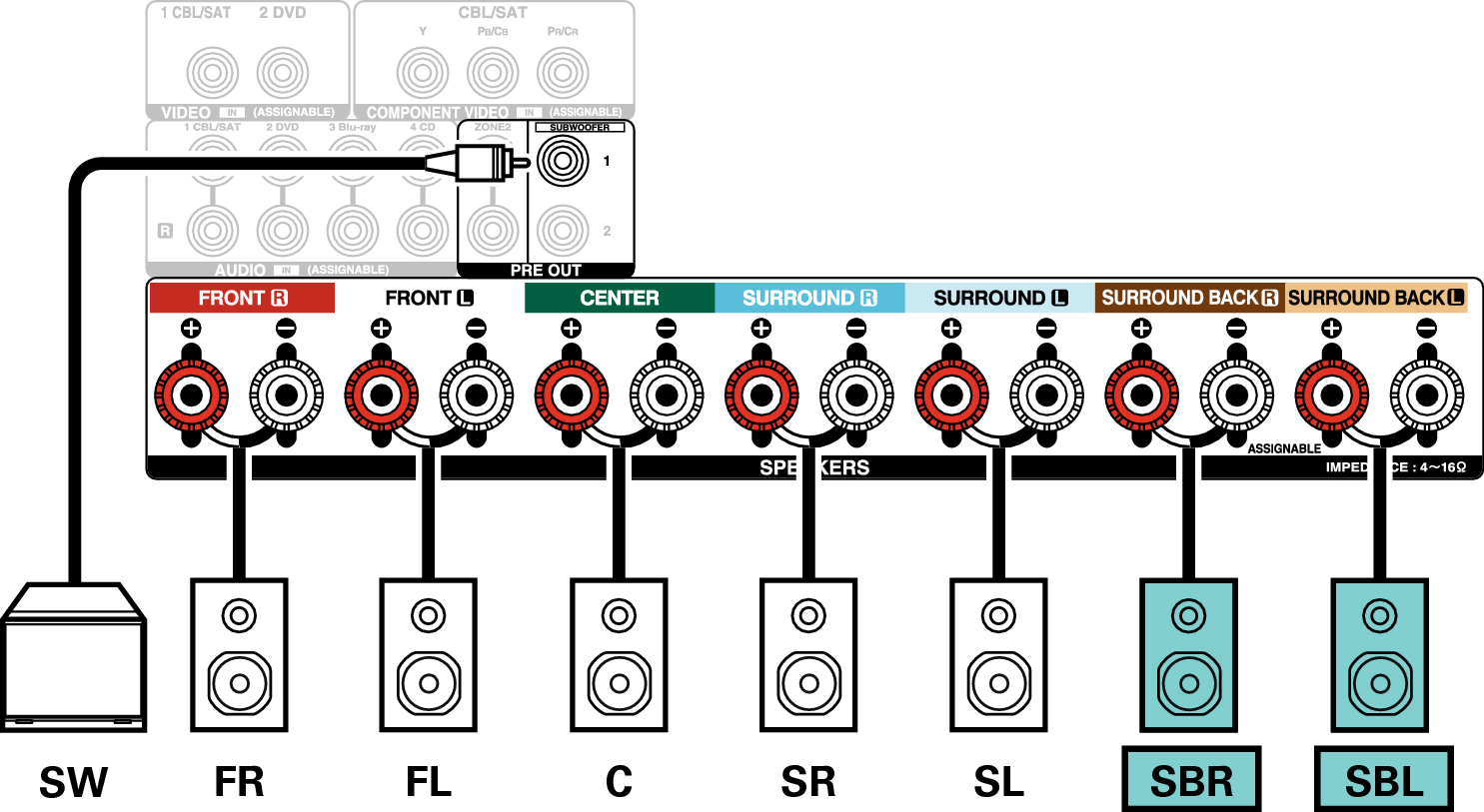

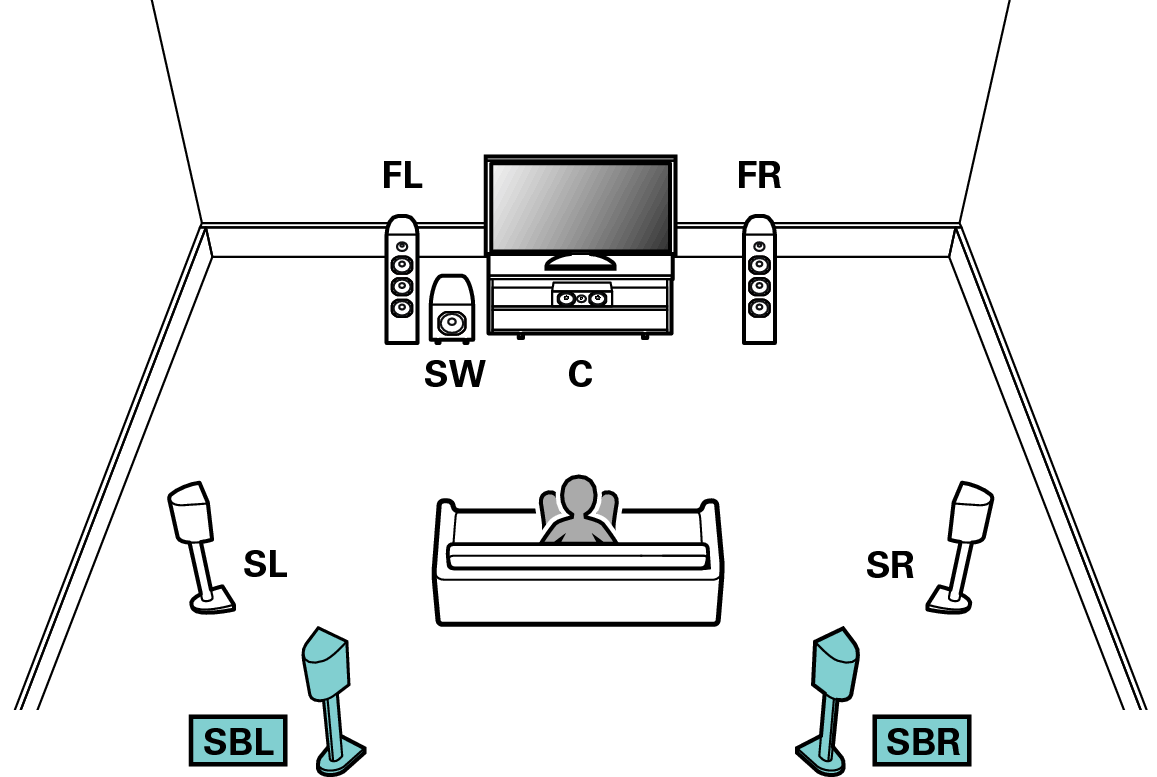

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Back-Lautsprecher auf.

Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn am Anschluss SURROUND BACK L an.

7.1-Kanal (Front Height)

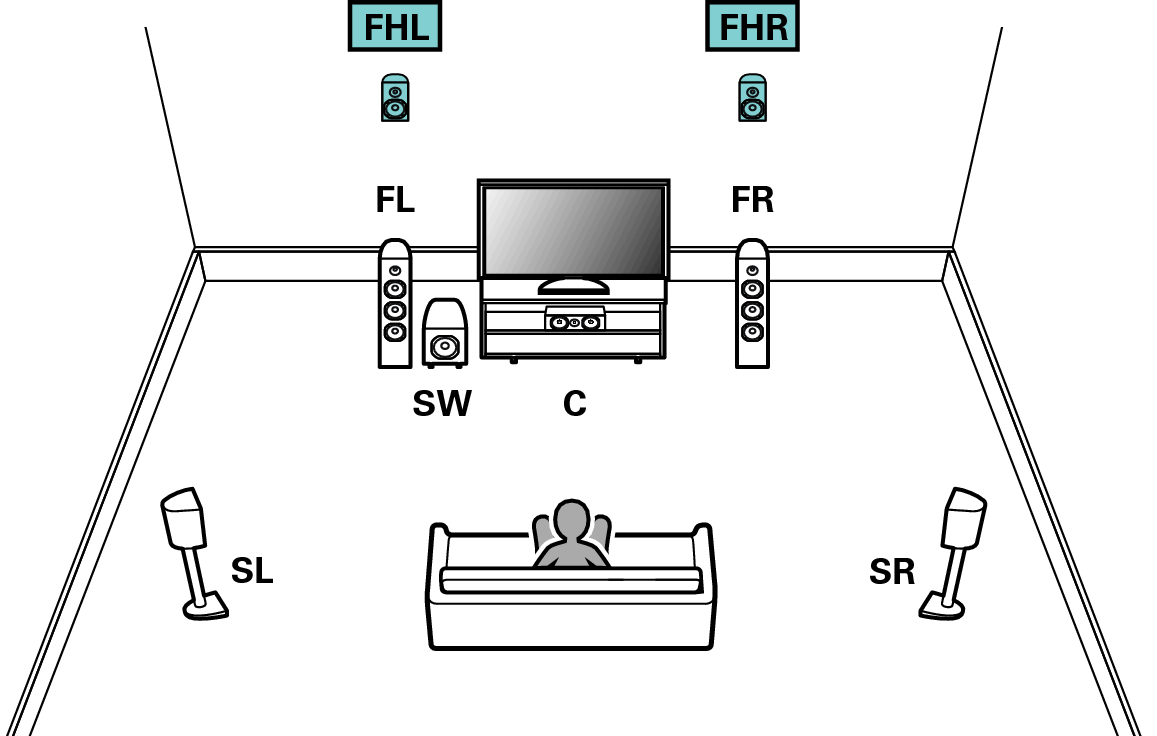

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.

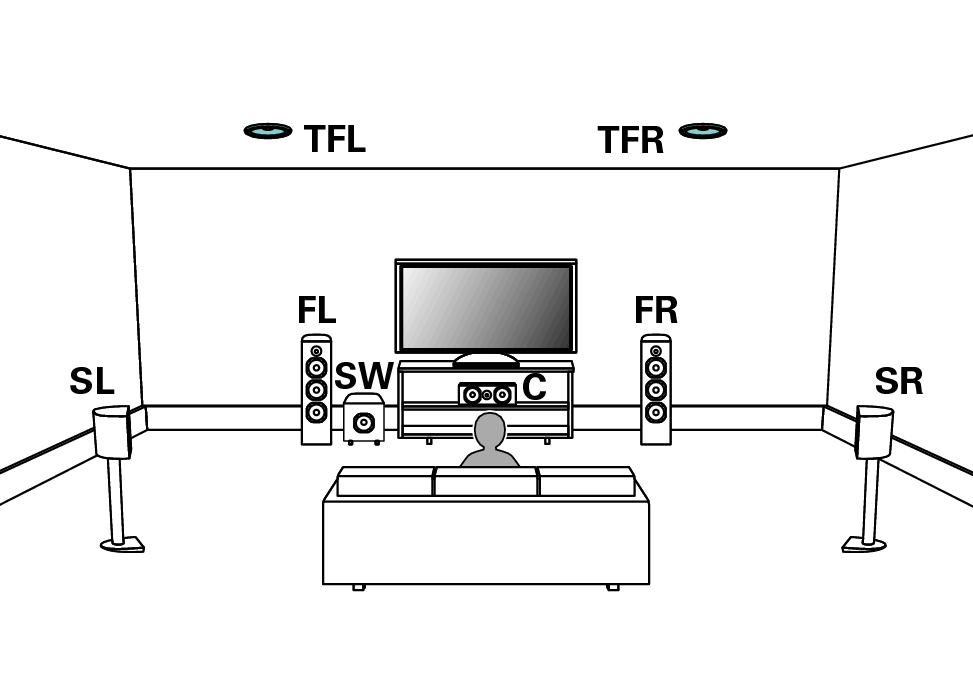

7.1-Kanal (Top-Front)

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Front-Lautsprecher auf.

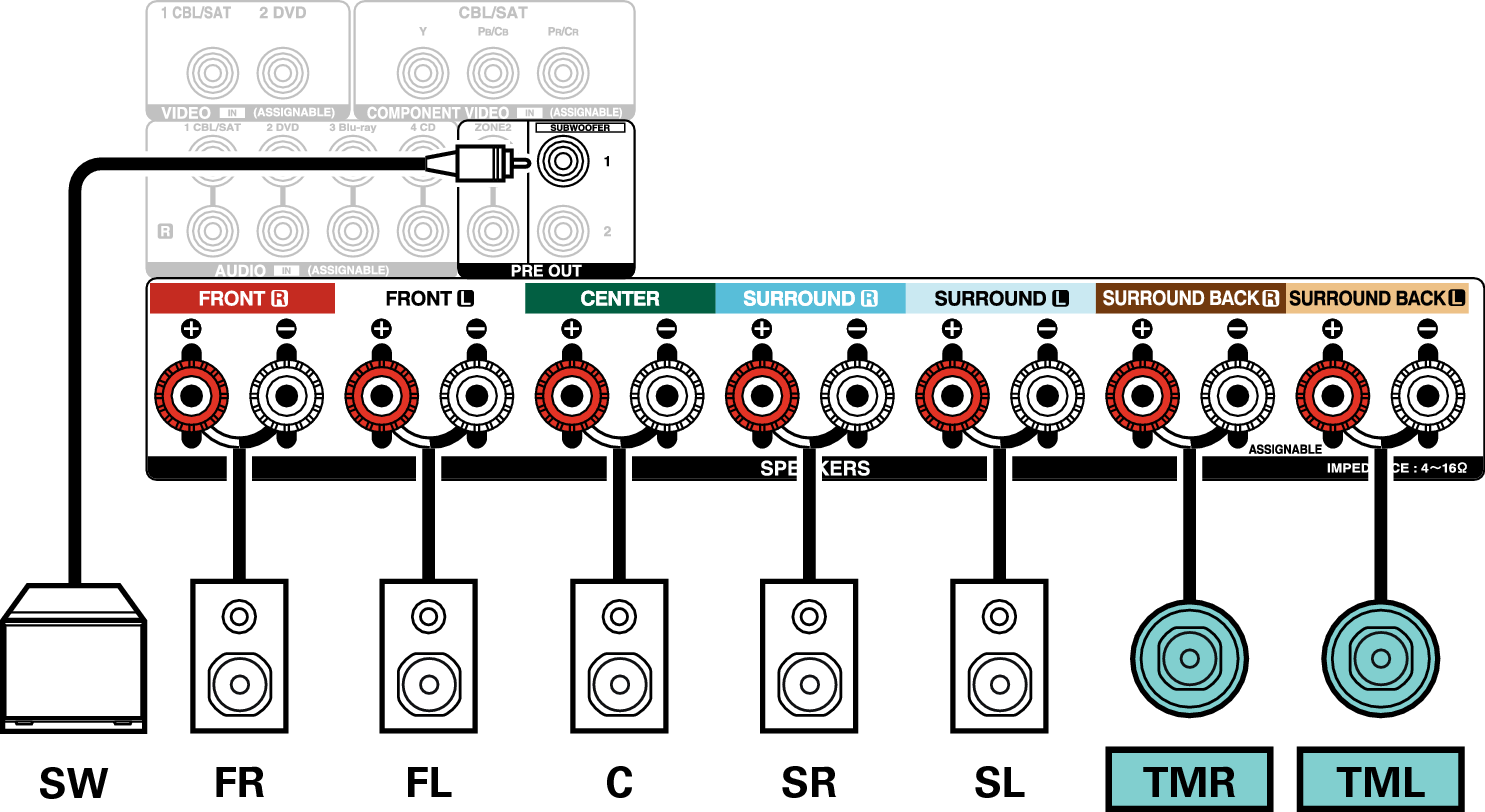

7.1-Kanal (Top-Middle)

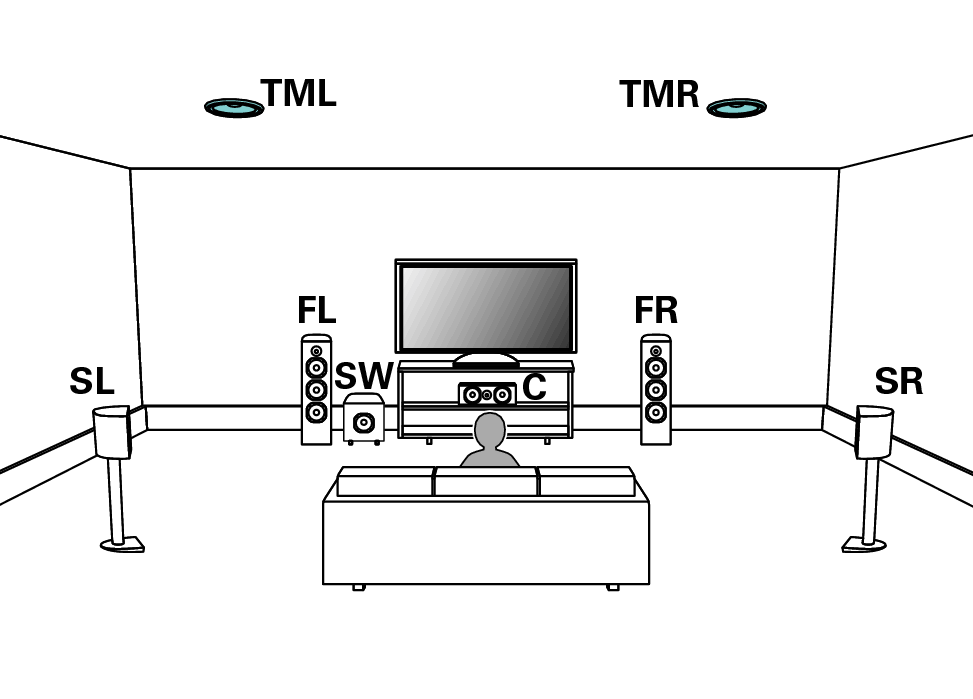

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Middle-Lautsprecher auf.

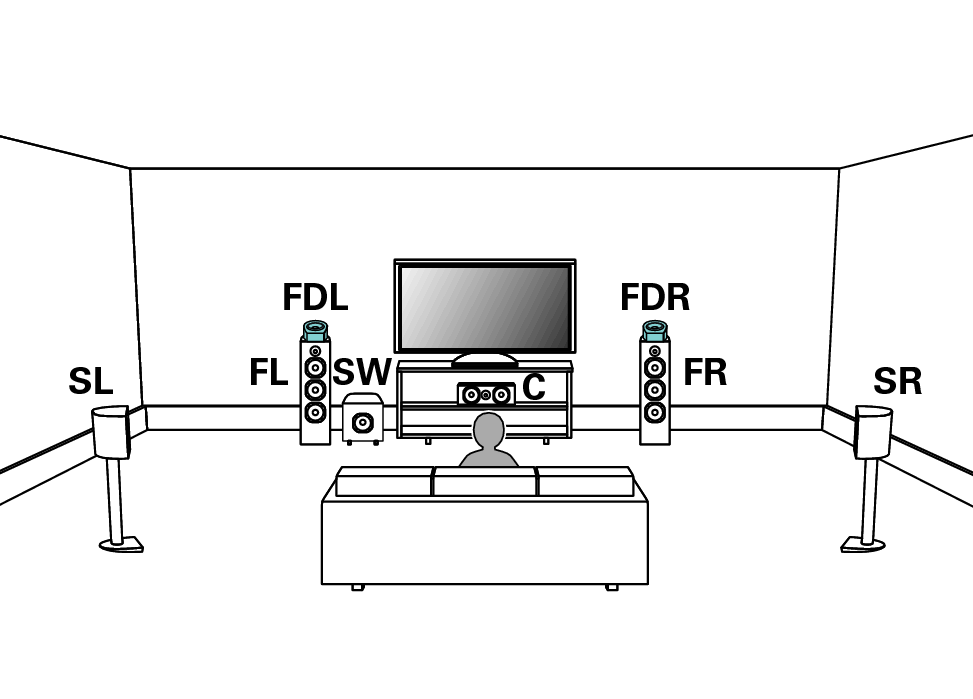

7.1-Kanal (Front-Lautsprecher des Typs Dolby Atmos Enabled)

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Front-Lautsprecher des Typs Dolby Atmos Enabled auf.

7.1-Kanal (Surround-Lautsprecher des Typs Dolby Atmos Enabled)

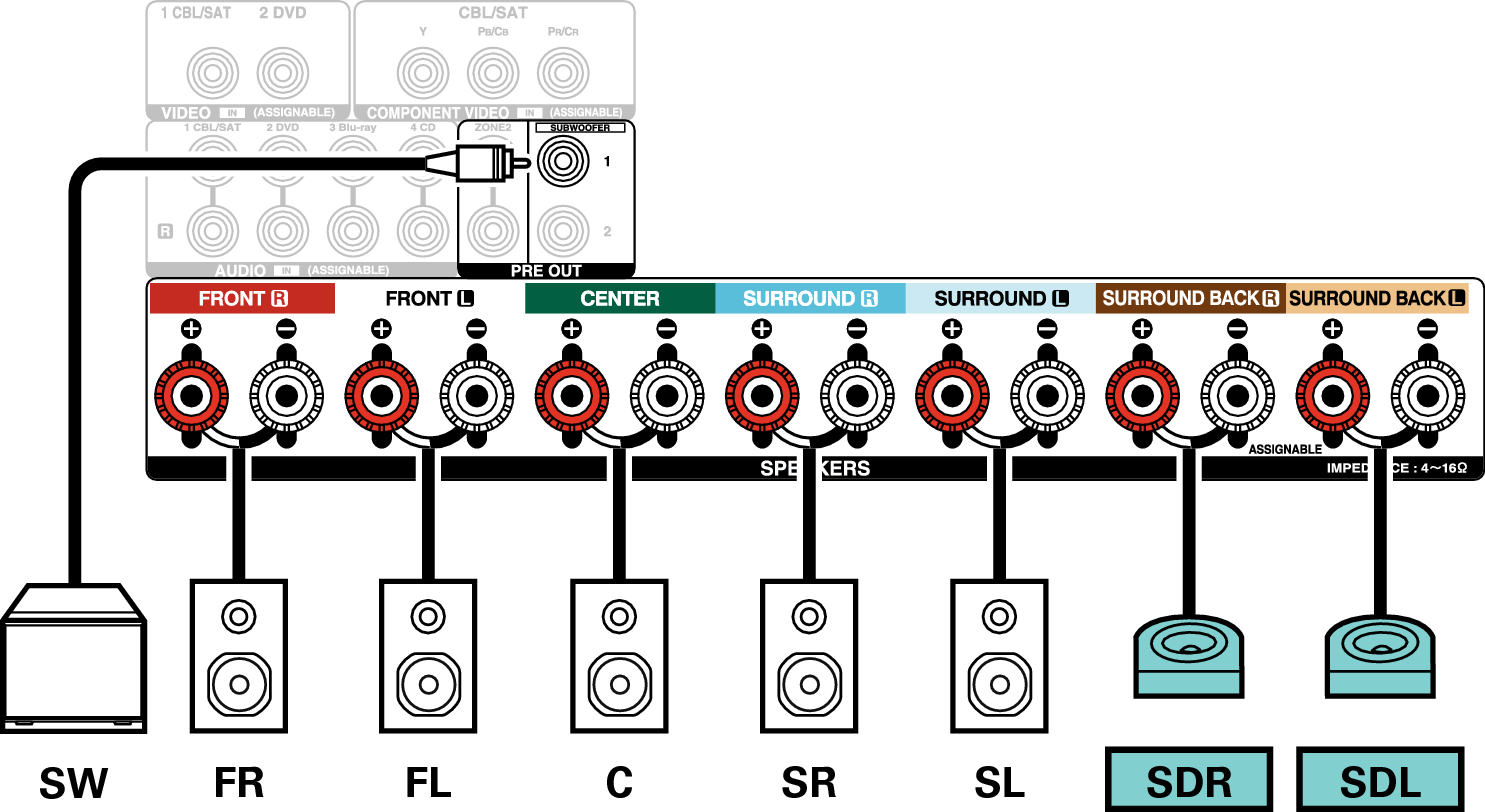

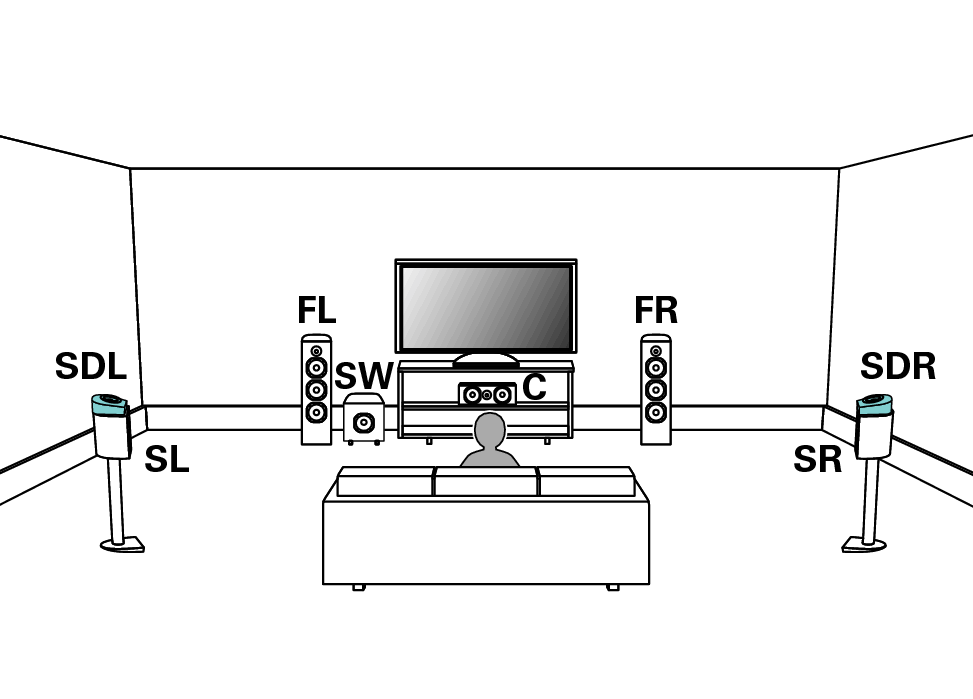

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Lautsprecher des Typs Dolby Atmos Enabled auf.

Angewandte Konfiguration und Anschluss

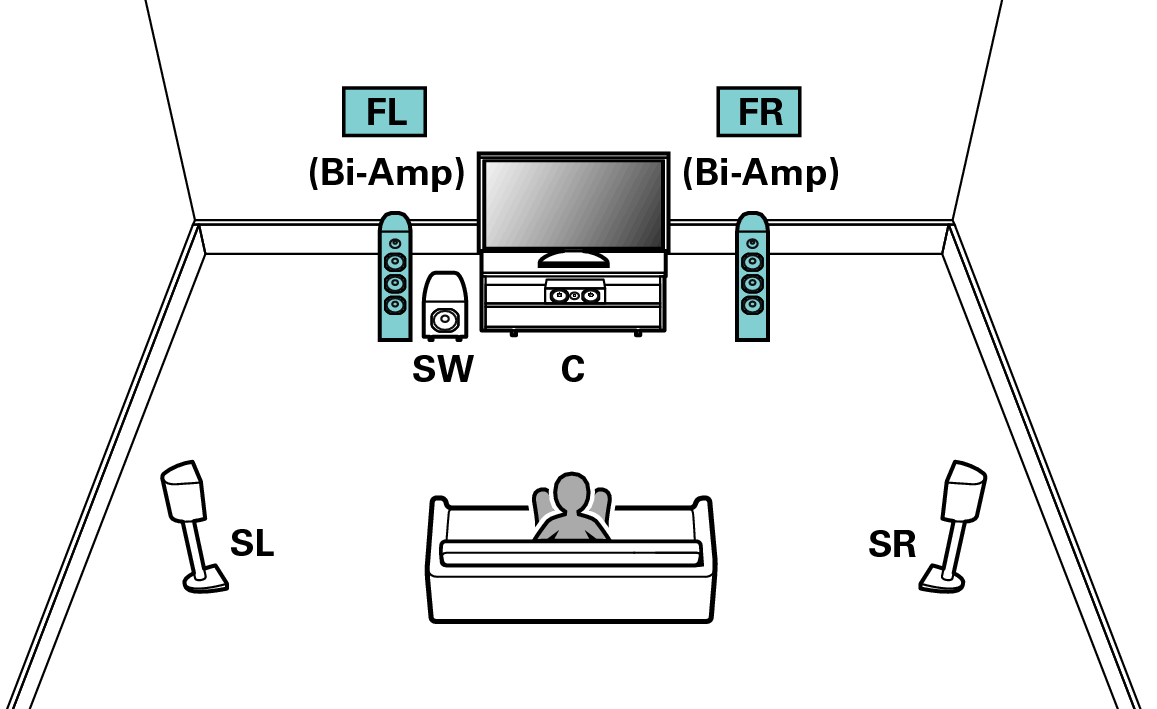

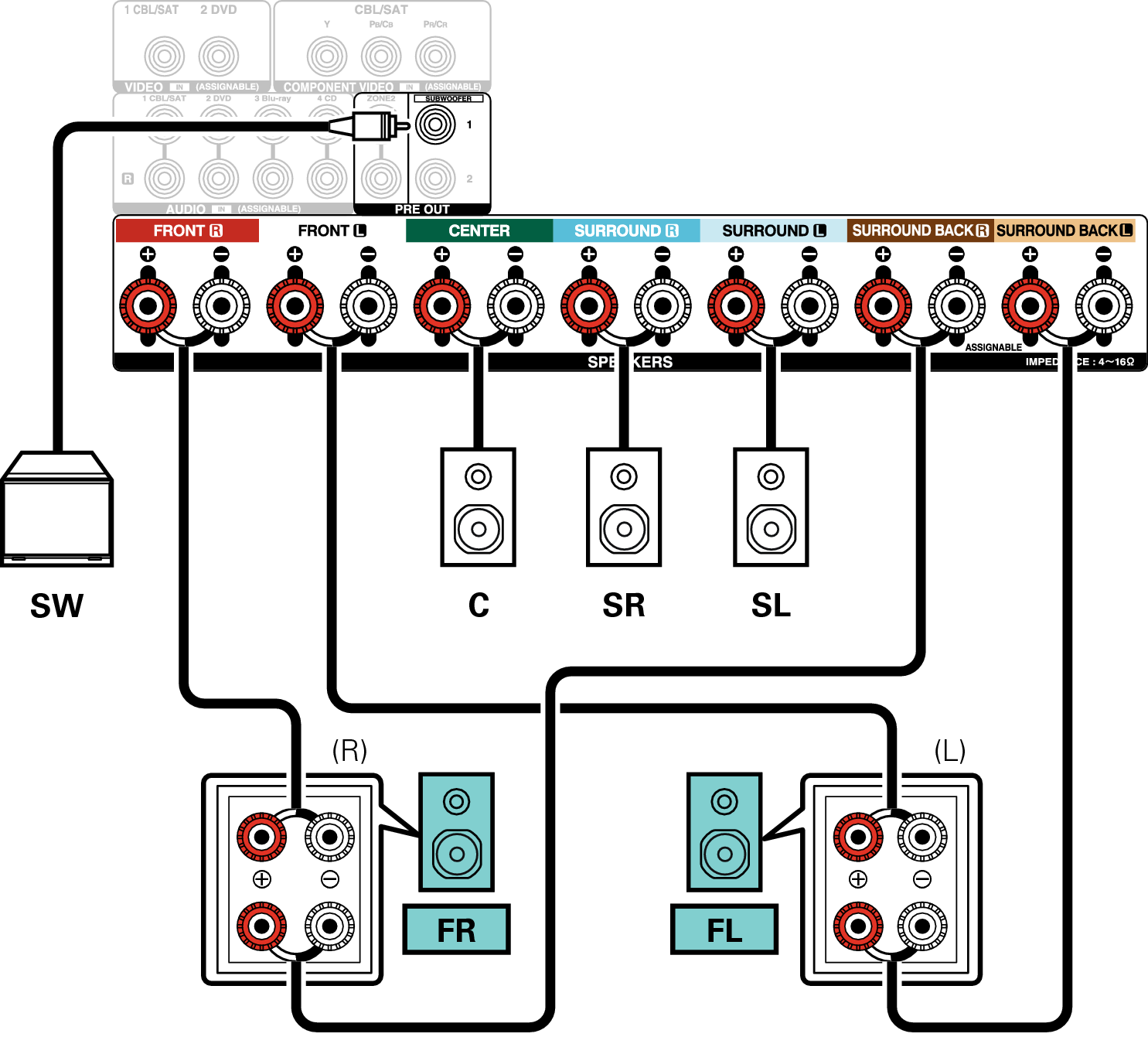

5.1-Kanal (Bi-Amp-Anschluss für Front-Lautsprecher)

Mit dieser Methode können Sie getrennte Verstärker an die Hochtöner- und Tieftöneranschlüsse der Bi-Amp-kompatiblen Lautsprecher anschließen. Über diesen Anschluss kann die Gegen-EMK (Kraft, die nicht ausgegeben, sondern zurückgegeben wird) vom Tieftöner direkt zum Hochtöner fließen, ohne die Klangqualität zu beeinträchtigen. Dies führt zu einer verbesserten Klangqualität.

HINWEIS

Wenn Sie Bi-Amp-Verbindungen herstellen, müssen Sie sicherstellen, dass Sie die Kurzschlussplatte oder das Kabel zwischen dem Tieftonlautsprecher und dem Hochtonlautsprecheranschluss entfernen.

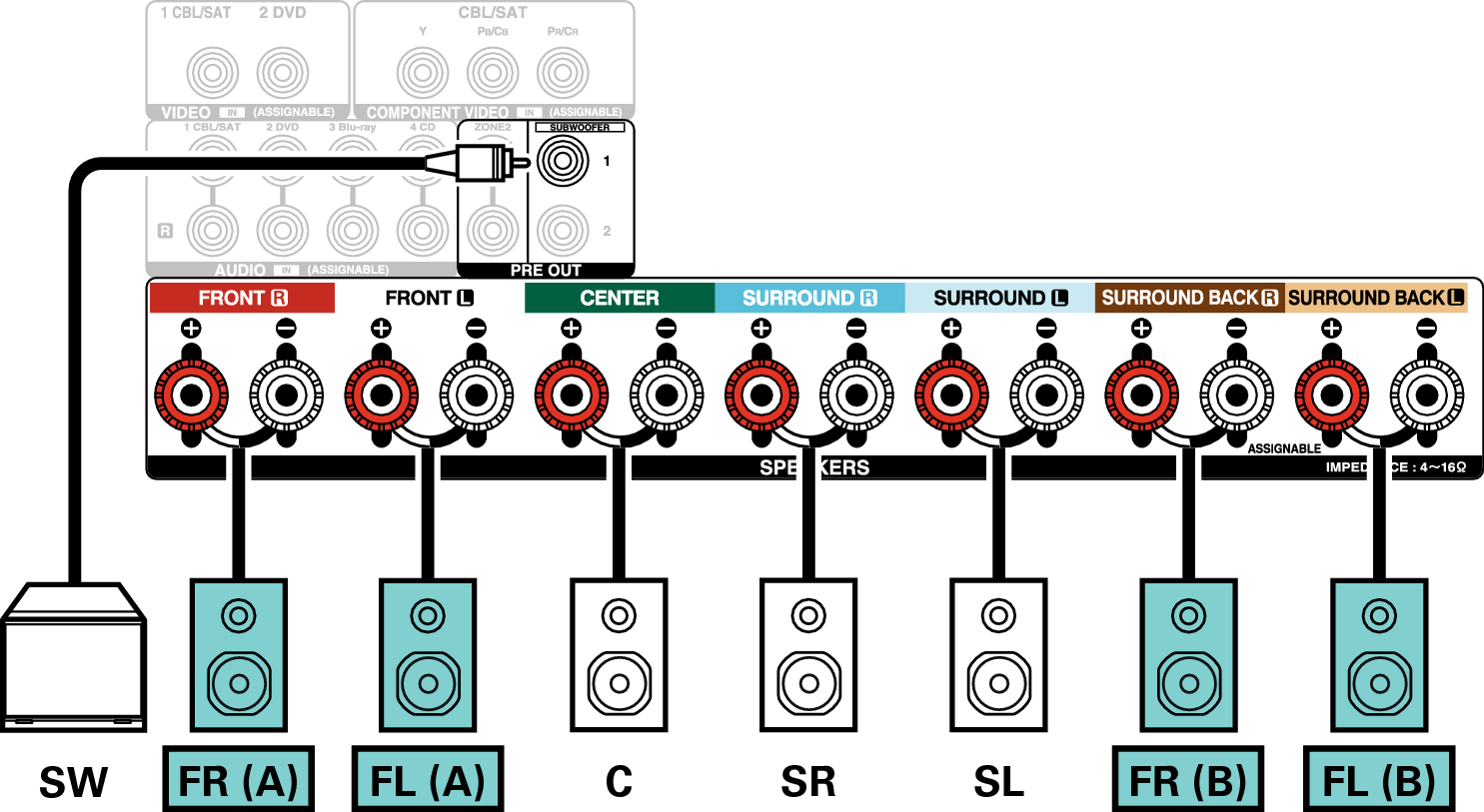

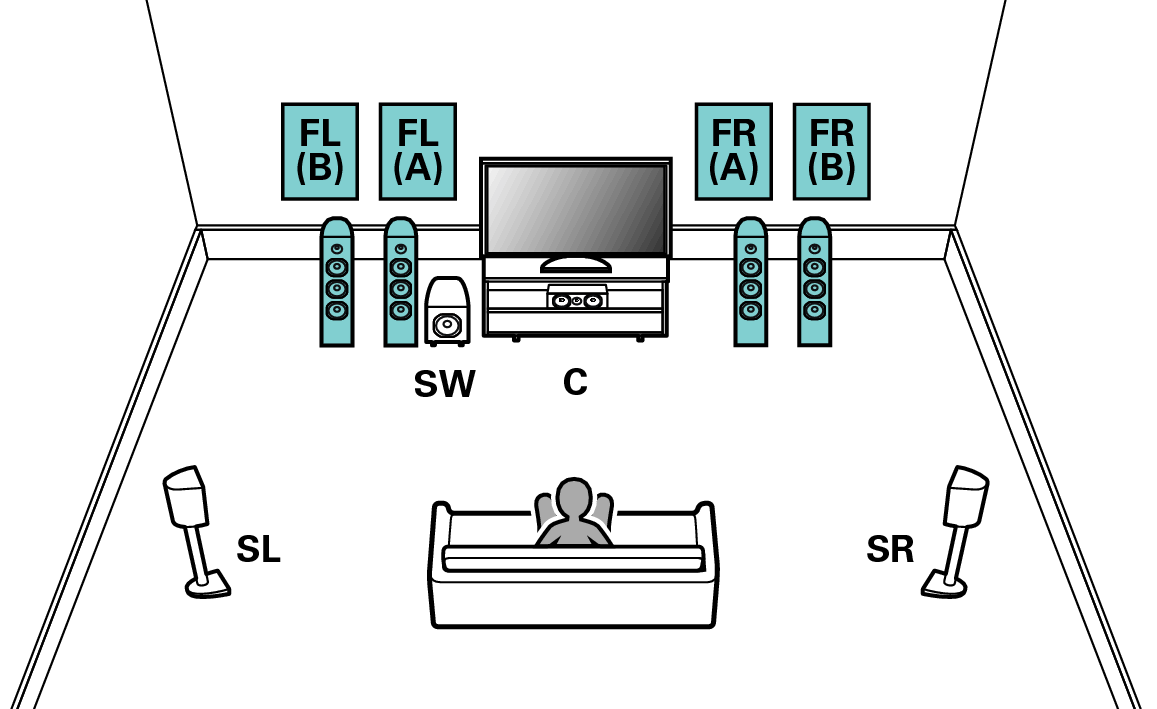

5.1-Kanal + Front-Lautsprecher des zweiten Geräts

Mit diesem System können Sie bei der Wiedergabe nach Wunsch zwischen den Front-Lautsprechern A und B wechseln.

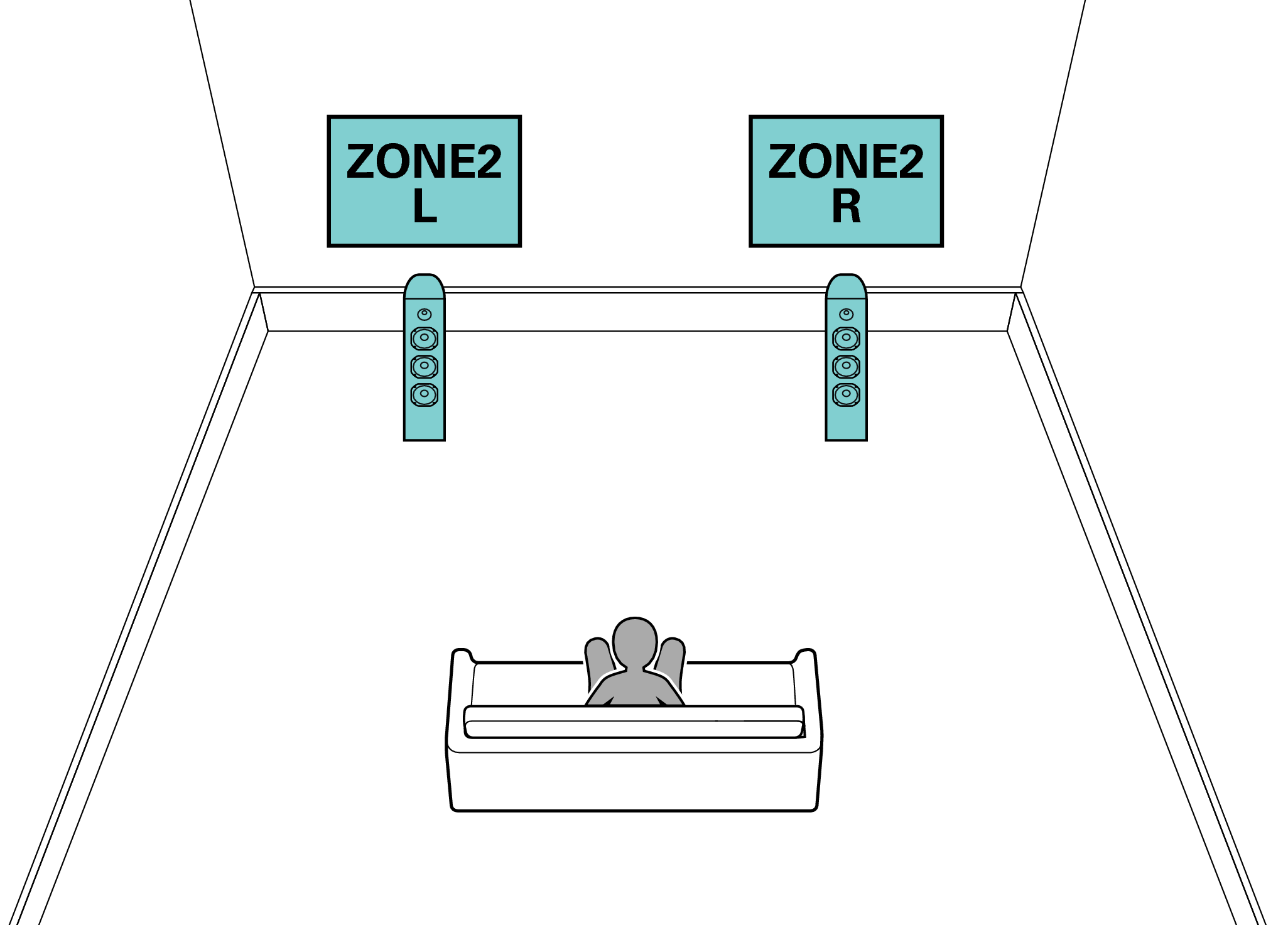

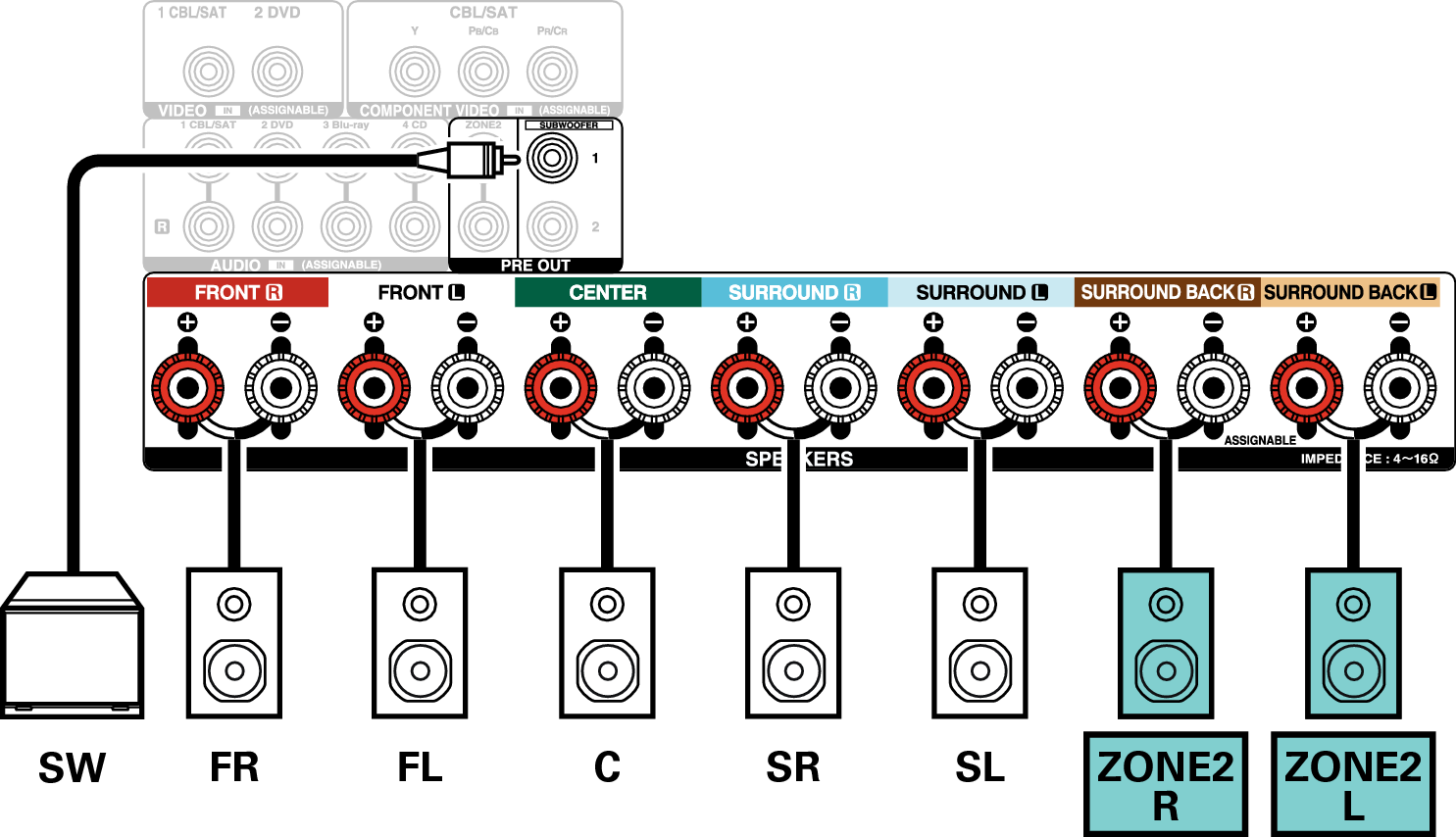

5.1-Kanal (MAIN ZONE) + 2-Kanal (ZONE2)

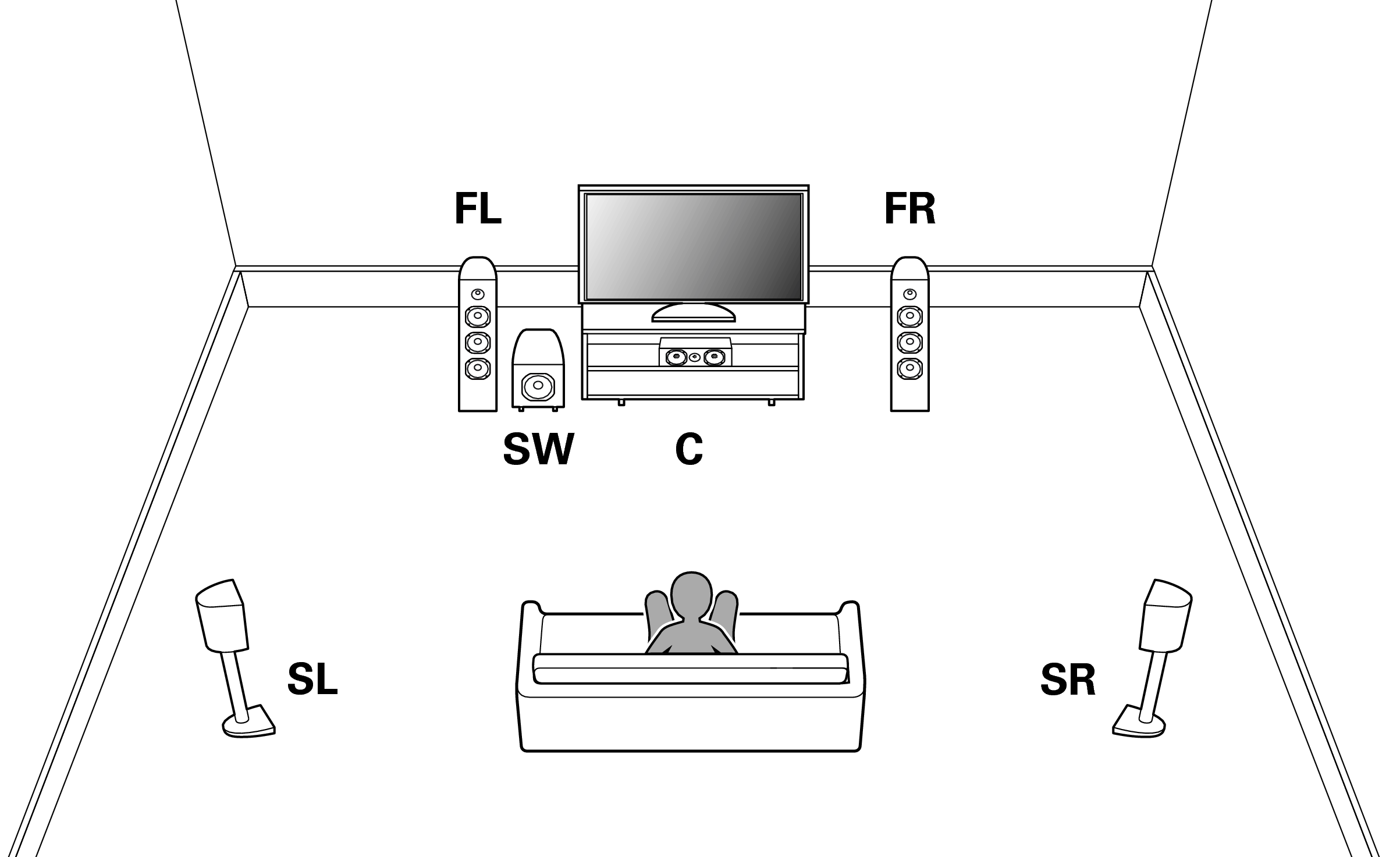

Bei dieser Anschlussmethode wird ein 5.1-Kanal-Lautsprechersystem in der MAIN ZONE und ein 2-Kanal-System in ZONE2 aufgestellt.

MAIN ZONE

ZONE2
