Installazione degli altoparlanti

Determinare il sistema di altoparlanti in base al numero di altoparlanti in uso e installare i singoli altoparlanti e il subwoofer nella stanza.

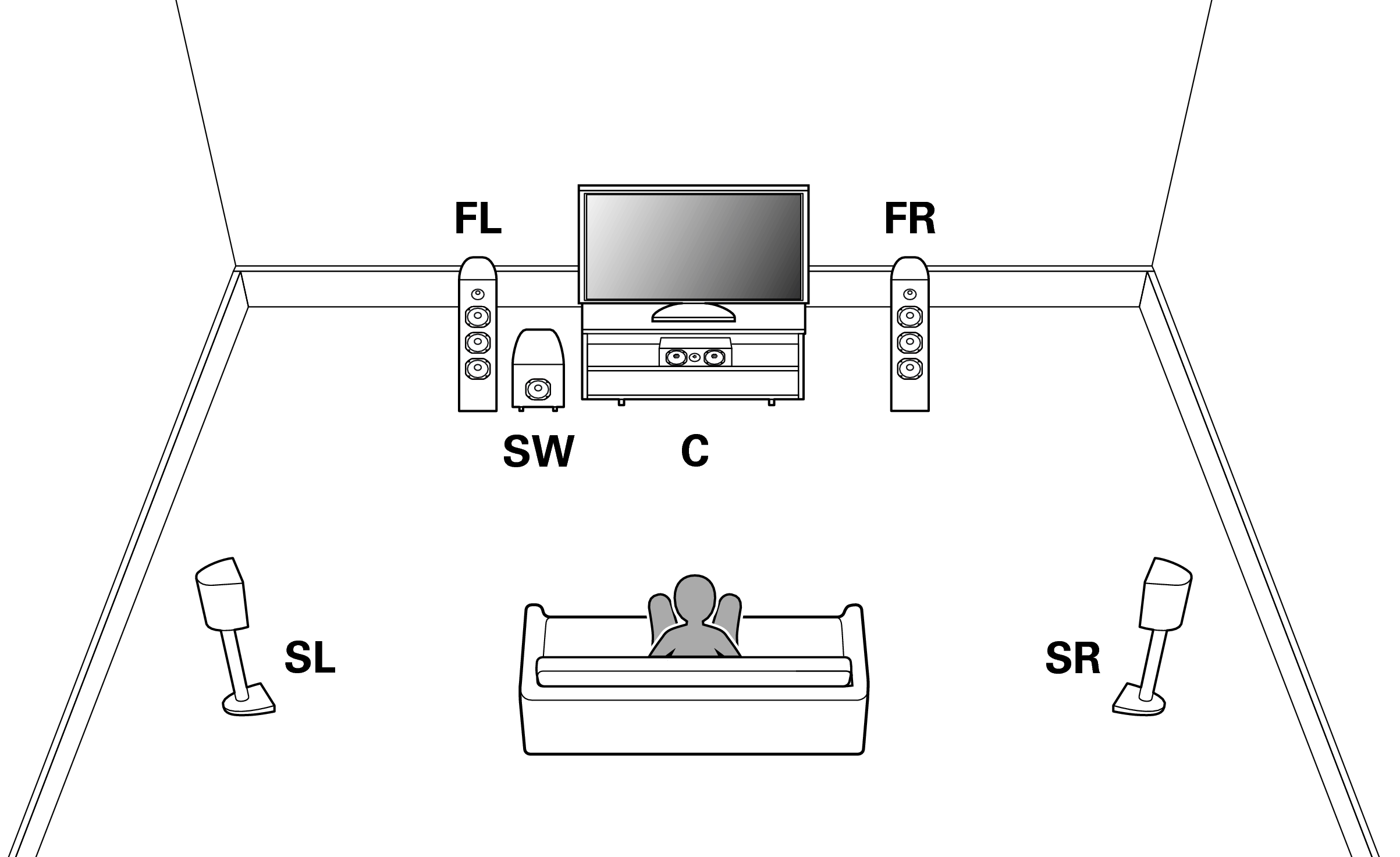

L’installazione dell’altoparlante è spiegata usando questo esempio di una installazione tipica.

Pict SP Position X250

FL/FR
(Altoparlante anteriore sinistro/destro):

Posizionare gli altoparlanti FRONT sinistro e destro in modo che siano equidistanti dalla posizione di ascolto principale. Anche la distanza tra ogni altoparlante e la TV deve essere uguale.

C
(Altoparlante centrale):

Posizionare l’altoparlante CENTRALE davanti e al centro del televisore, tra gli altoparlanti anteriori sinistro e destro.

SL/SR
(Altoparlante surround sinistro/destro):

Posizionare gli altoparlanti SURROUND sinistro e destro in modo che siano equidistanti sul lato sinistro e destro della posizione di ascolto principale.

SW
(Subwoofer):

Collocare il SUBWOOFER in una posizione comoda vicino agli altoparlanti anteriori.

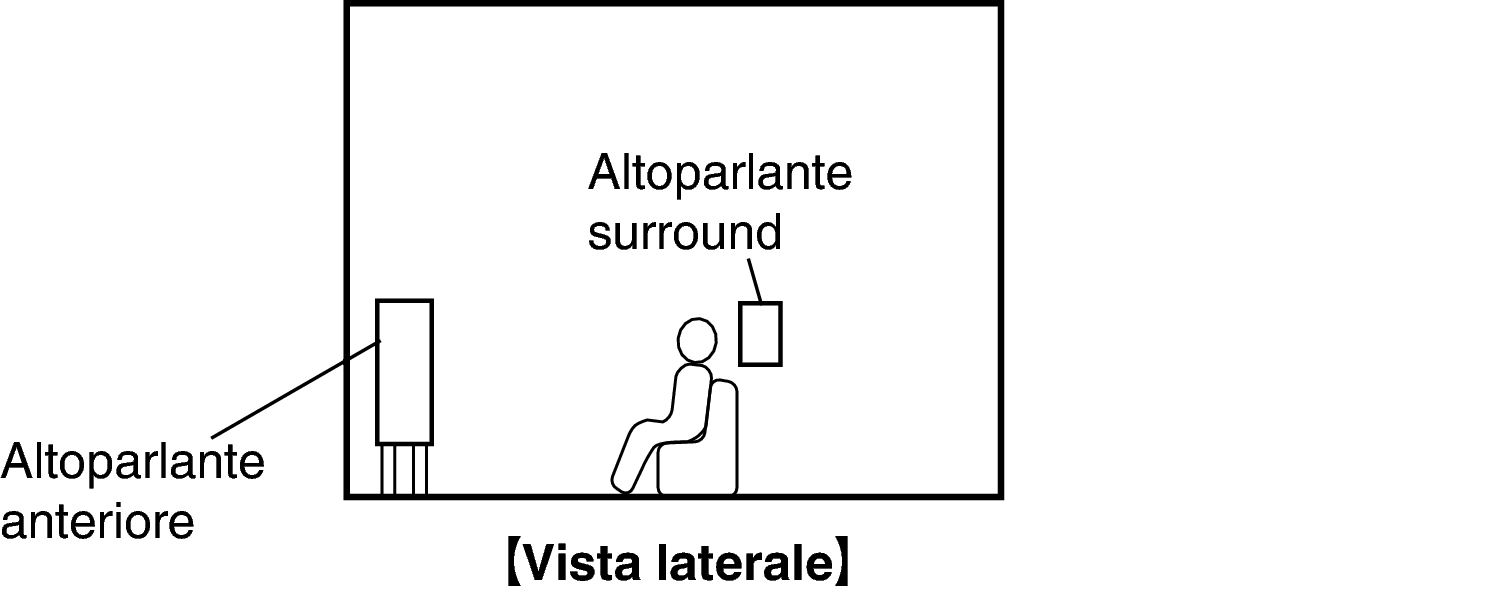

Nella figura seguente è indicata l’altezza standard per l’installazione dei singoli altoparlanti. Tale altezza è indicativa.

Pict SP Layout 6.1 Side AVRS500BTE3

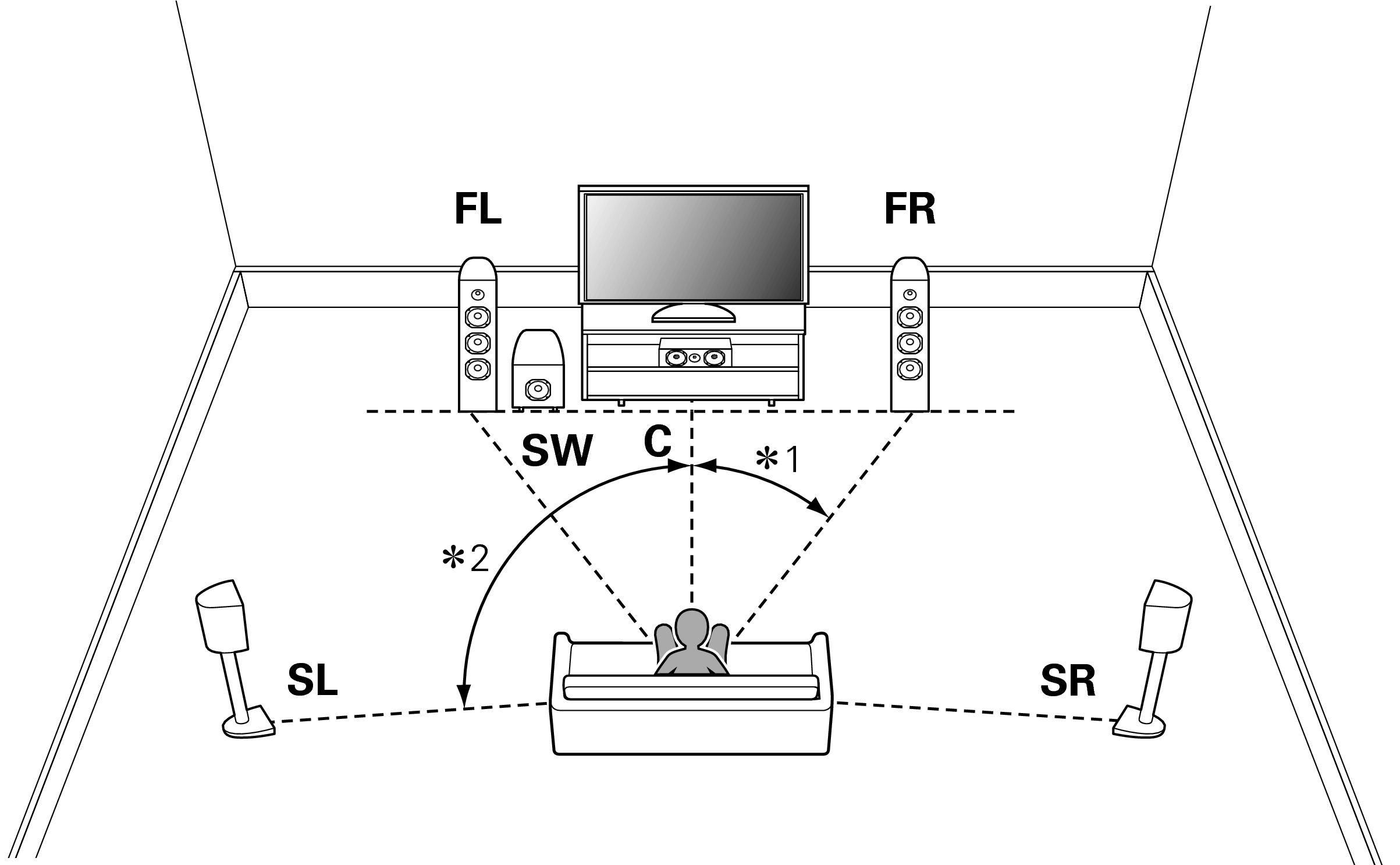

Se sono installati altoparlanti a 5.1 canali

Pict SP Layout 5.1

∗1 22° - 30°  ∗2 120°
