Rückseite

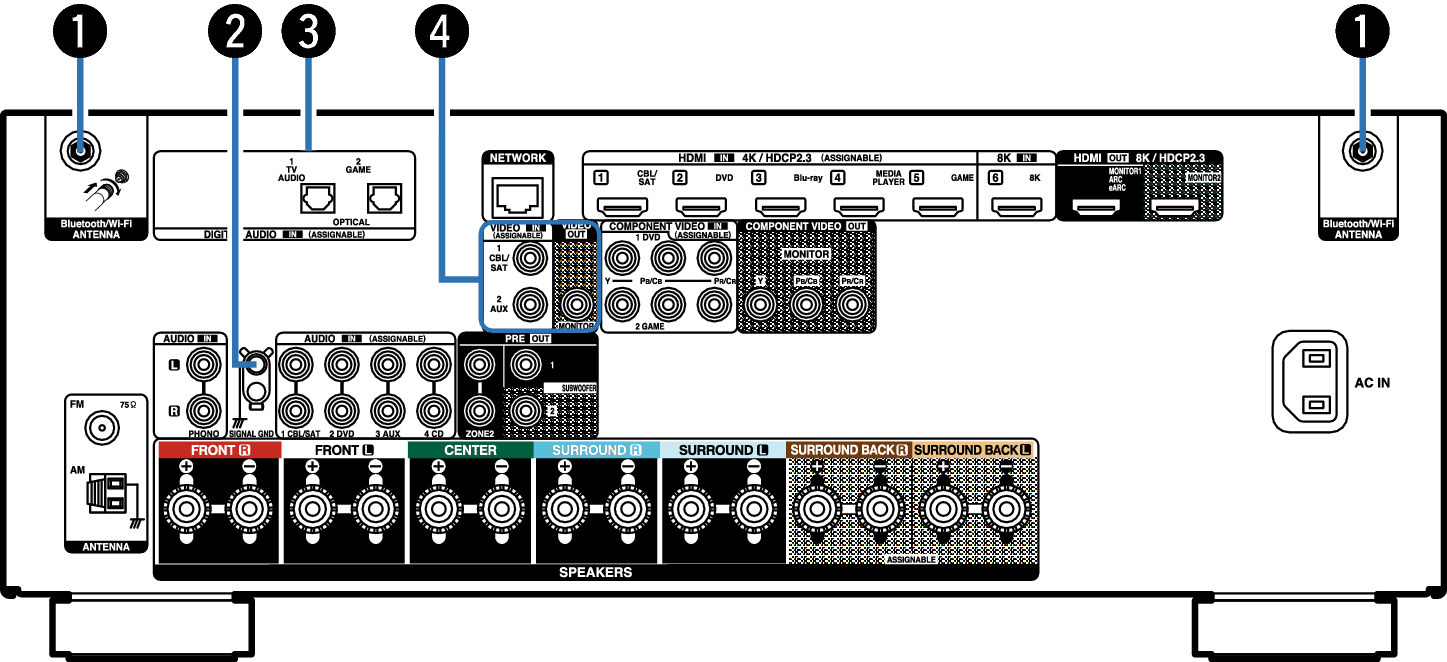

Anschlüsse für die Bluetooth-/WLAN-Antennen
Ermöglichen den Anschluss der mitgelieferten externen Antennen für die Bluetooth-/WLAN-Verbindung, wenn die Netzwerkverbindung über WLAN hergestellt wird oder wenn Sie ein Mobilgerät über Bluetooth verbinden. Link

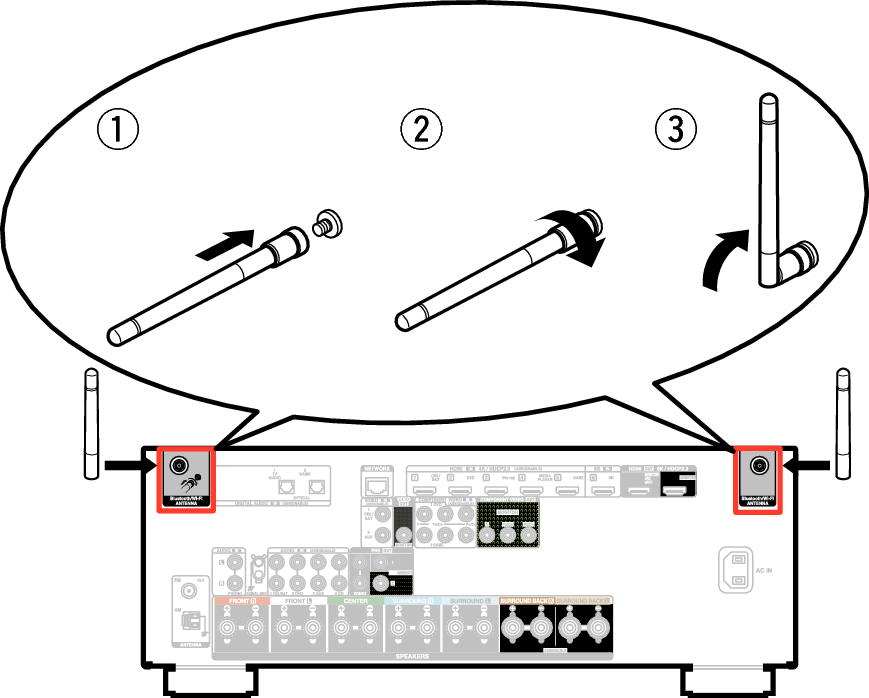

Platzieren Sie die externen Antennen für die Bluetooth-/WLAN-Verbindung gerade über dem Schraubanschluss auf der Rückseite.
Drehen Sie im Uhrzeigersinn, bis die Antennen richtig angeschlossen sind.
Drehen Sie die Antennen für einen möglichst guten Empfang nach oben.
SIGNAL GND-Anschluss
Ermöglicht den Anschluss eines Erdungskabels für den Schallplattenspieler. Link
Digitalaudio-Anschlüsse (DIGITAL AUDIO)
Ermöglichen den Anschluss von mit digitalen Audioanschlüssen ausgestatteten Geräten.
Video-Anschlüsse (VIDEO)
Ermöglichen den Anschluss von mit Video-Anschlüssen ausgestatteten Geräten.

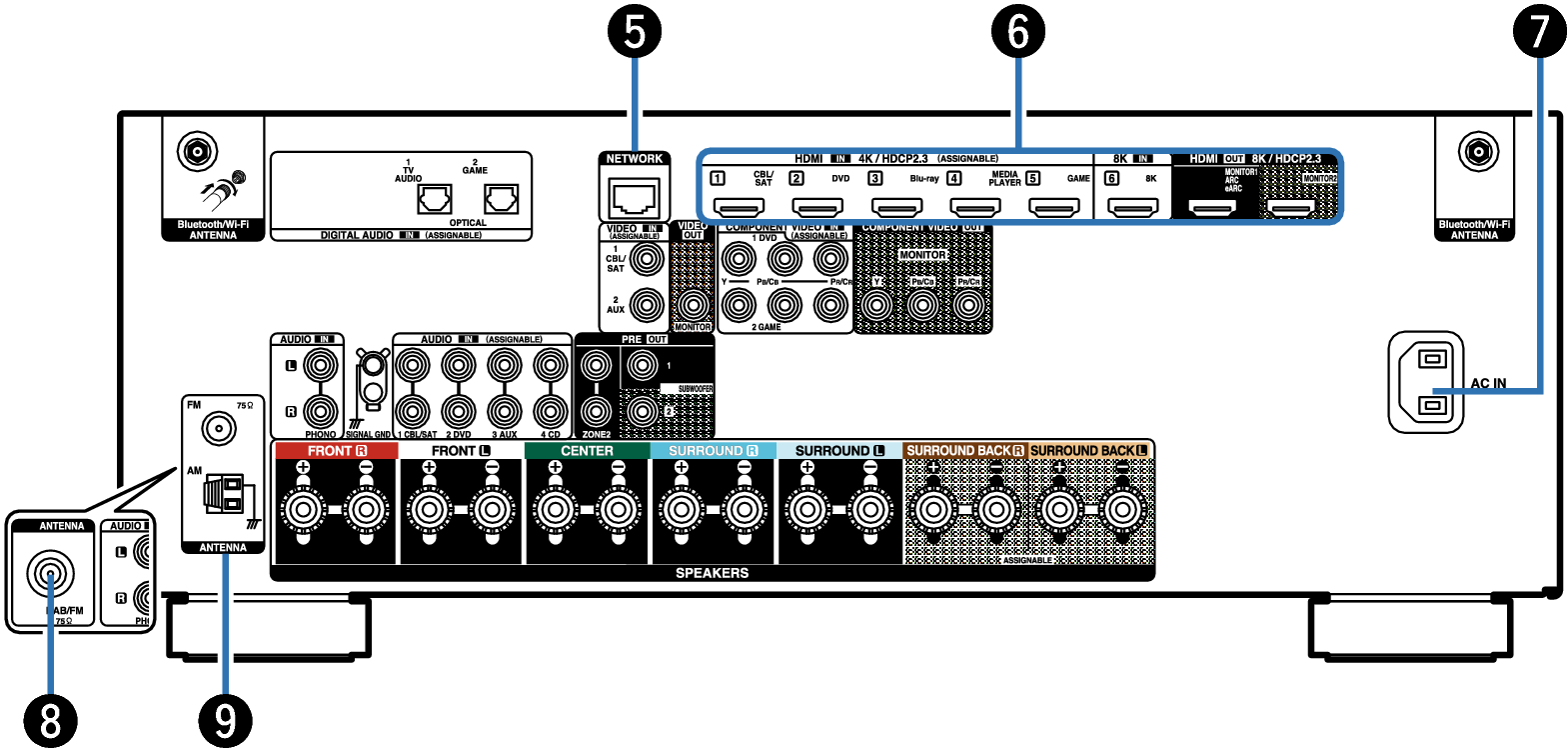

NETWORK-Anschluss
Zum Anschließen eines LAN-Kabels, wenn die Verbindung über ein kabelgebundenes LAN-Netzwerk hergestellt wird. Link
HDMI-Anschlüsse
Ermöglichen den Anschluss von mit HDMI-Anschlüssen ausgestatteten Geräten.
Wechselstromeingang (AC IN)
Schließen Sie hier das Netzkabel an. Link
Anschluss für die DAB-/UKW-Antenne (ANTENNA) (nur UKW-/DAB-Modell)
Wird zum Anschluss einer DAB-/UKW-Antenne verwendet. Link
Anschluss für die UKW-/MW-Antenne (ANTENNA) (nur UKW-/MW-Modell)
Ermöglicht den Anschluss von UKW-Antennen und MW-Rahmenantennen. Link

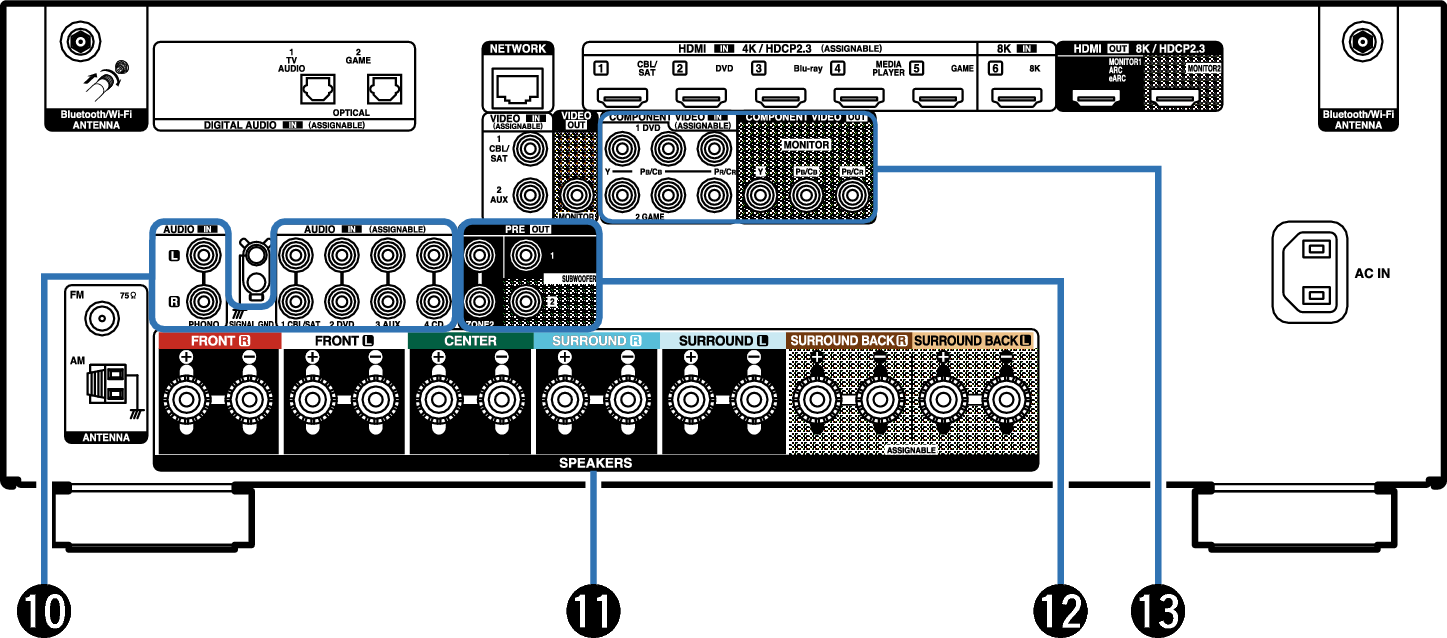

Analoge Audioanschlüsse (AUDIO)
Ermöglichen den Anschluss von mit analogen Audioanschlüssen ausgestatteten Geräten.
Lautsprecheranschlüsse (SPEAKERS)
Ermöglichen den Anschluss von Lautsprechern. Link
PRE OUT-Anschlüsse
Ermöglichen den Anschluss eines Subwoofers mit integriertem Verstärker oder eines Leistungsverstärkers für ZONE2.
Component Video-Anschlüsse (COMPONENT VIDEO)
Ermöglichen den Anschluss von mit Component Video-Anschlüssen ausgestatteten Geräten.
HINWEIS
Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite. Elektrostatische Entladung könnte das Gerät beschädigen.
