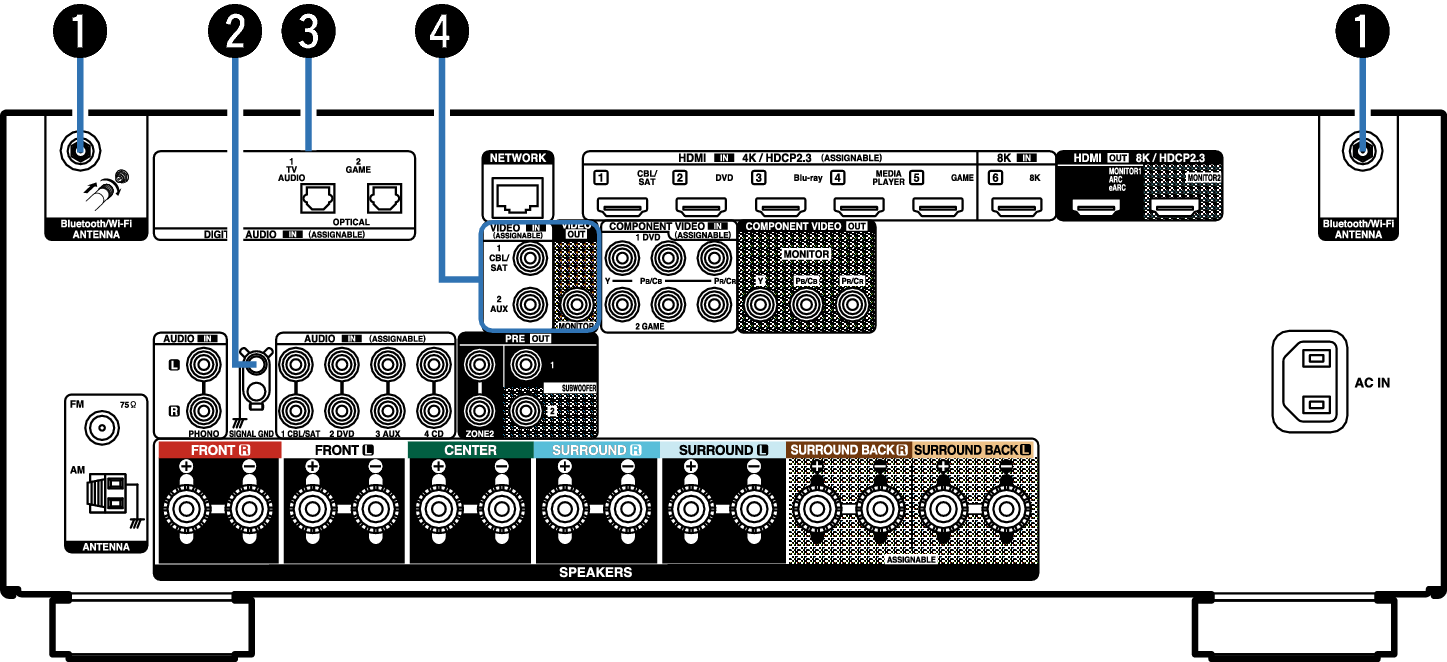

Panneau arrière
Connecteurs Bluetooth/d’antenne LAN
Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. lien

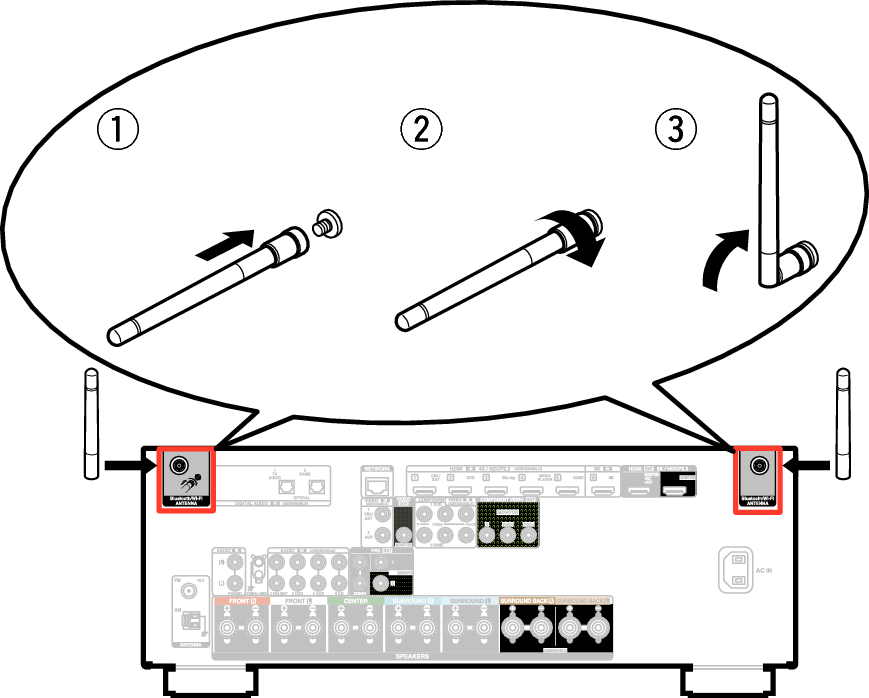

Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l’arrière.
Tournez dans le sens des aiguilles d’une montre jusqu’à ce que les antennes soient bien connectées.
Faites tourner l’antenne vers le haut pour une meilleure réception.
Borne SIGNAL GND
Sert à connecter un câble de mise à la terre à la platine. lien
Bornes audio numériques (DIGITAL AUDIO)
Utilisées pour connecter des dispositifs équipés de bornes audio numérique.
Bornes vidéo (VIDEO)
Utilisées pour connecter des dispositifs équipés de bornes vidéo.

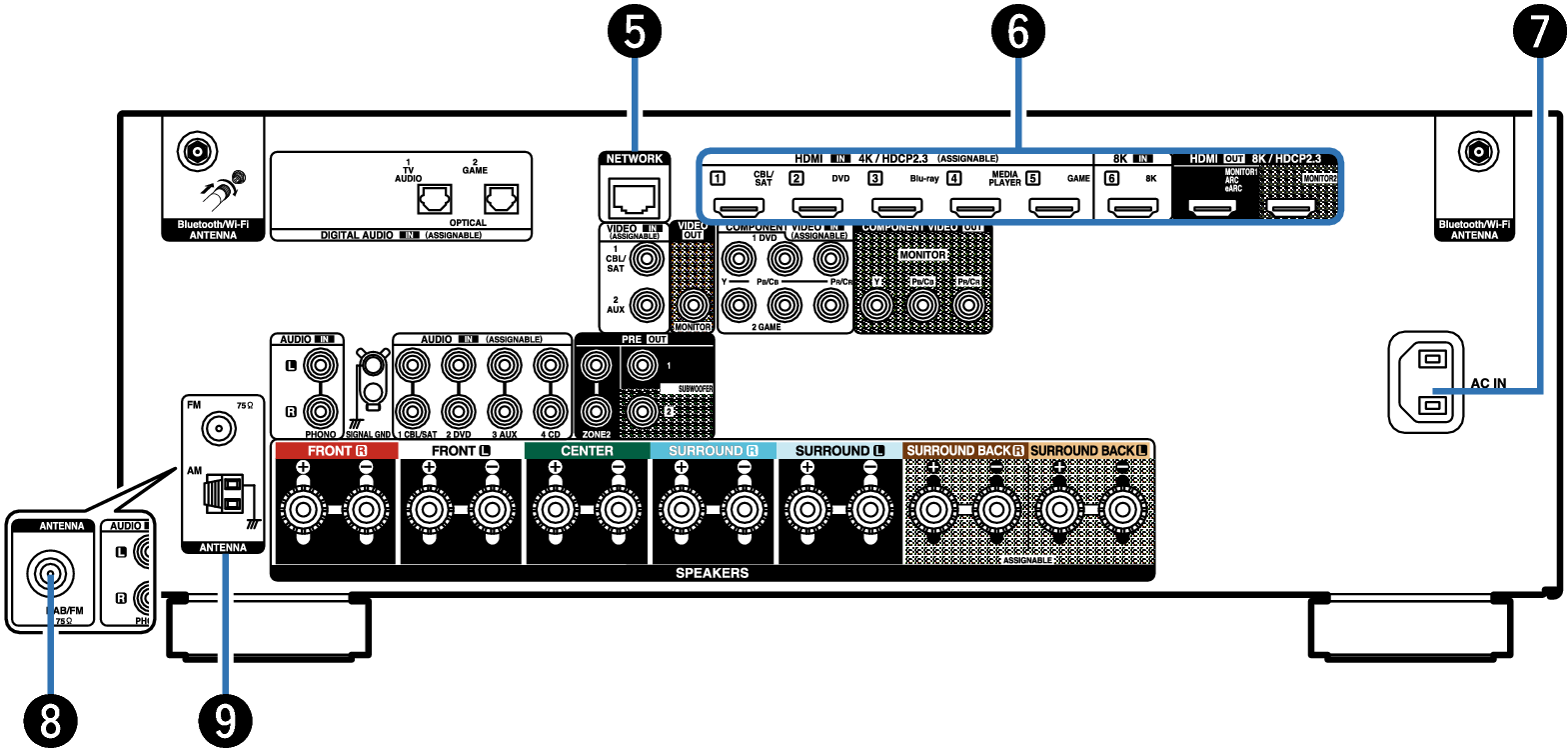

Borne NETWORK
Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. lien
Bornes HDMI
Utilisées pour connecter des dispositifs équipés de bornes HDMI.
Prise CA (AC IN)
Utilisée pour brancher le cordon d’alimentation. lien
Borne d’antenne DAB/FM (ANTENNA) (uniquement pour le modèle FM/DAB)
Permet de connecter une antenne FM/DAB. lien
Bornes d’antenne FM/AM (ANTENNA) (uniquement pour le modèle FM/AM)
Utilisées pour connecter des antennes FM et antennes à boucle AM. lien

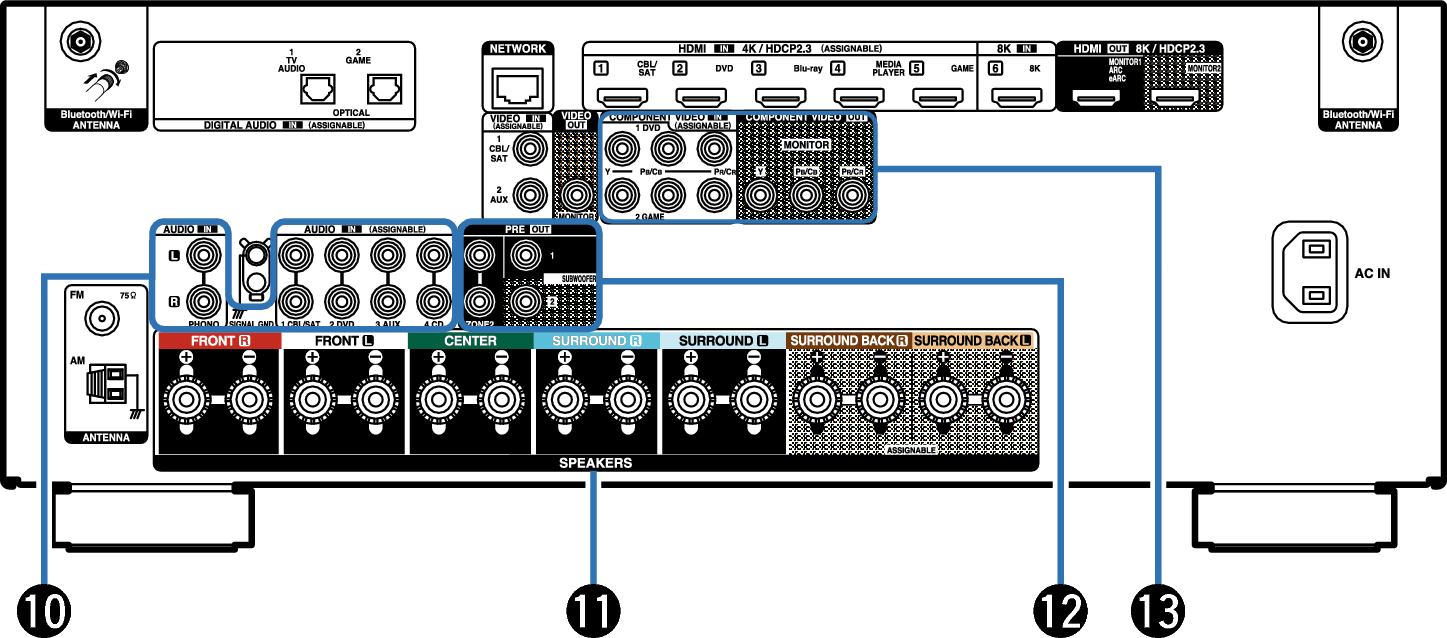

Bornes audio analogiques (AUDIO)
Utilisées pour connecter des dispositifs équipés de bornes audio analogique.
Bornes d’enceintes (SPEAKERS)
Utilisées pour connecter des enceintes. lien
Bornes PRE OUT
Sert à connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance pour ZONE2.
Bornes vidéo composantes (COMPONENT VIDEO)
Utilisées pour connecter des dispositifs équipés de bornes vidéo composantes.
REMARQUE
Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.
