Panneau arrière

Name Rear Small1 X28E2

Connecteurs Bluetooth/d’antenne LAN

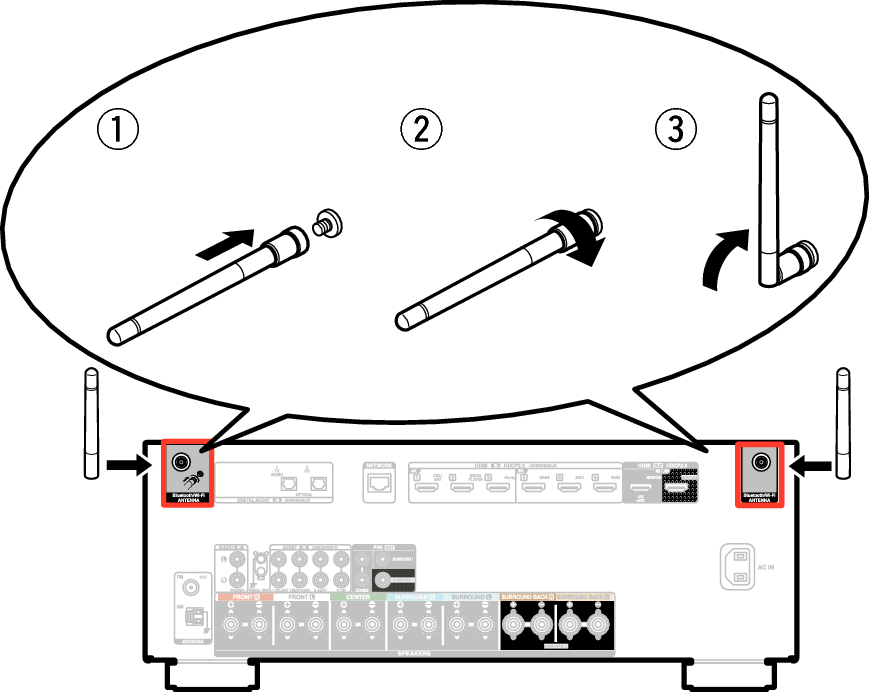

Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. lien

Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l’arrière.

Tournez dans le sens des aiguilles d’une montre jusqu’à ce que les antennes soient bien connectées.

Faites tourner l’antenne vers le haut pour une meilleure réception.

Pict AntennaAngle X28E2

Borne SIGNAL GND

Sert à connecter un câble de mise à la terre à la platine. lien

Bornes audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

Connexion 2 : téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC / eARClien

Borne NETWORK

Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. lien

Bornes HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

Connexion 1 : téléviseur équipé d’un connecteur HDMI et compatible avec la fonction ARC / eARClien

Connexion 2 : téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC / eARClien

Connexion d’un décodeur (Tuner satellite/TV par câble)lien

Connexion d’un lecteur multimédialien

Connexion d’un lecteur Blu-ray Disc ou d’un lecteur DVDlien

Branchement d’une console de jeu ou d’un appareil de lecture compatible avec 8Klien

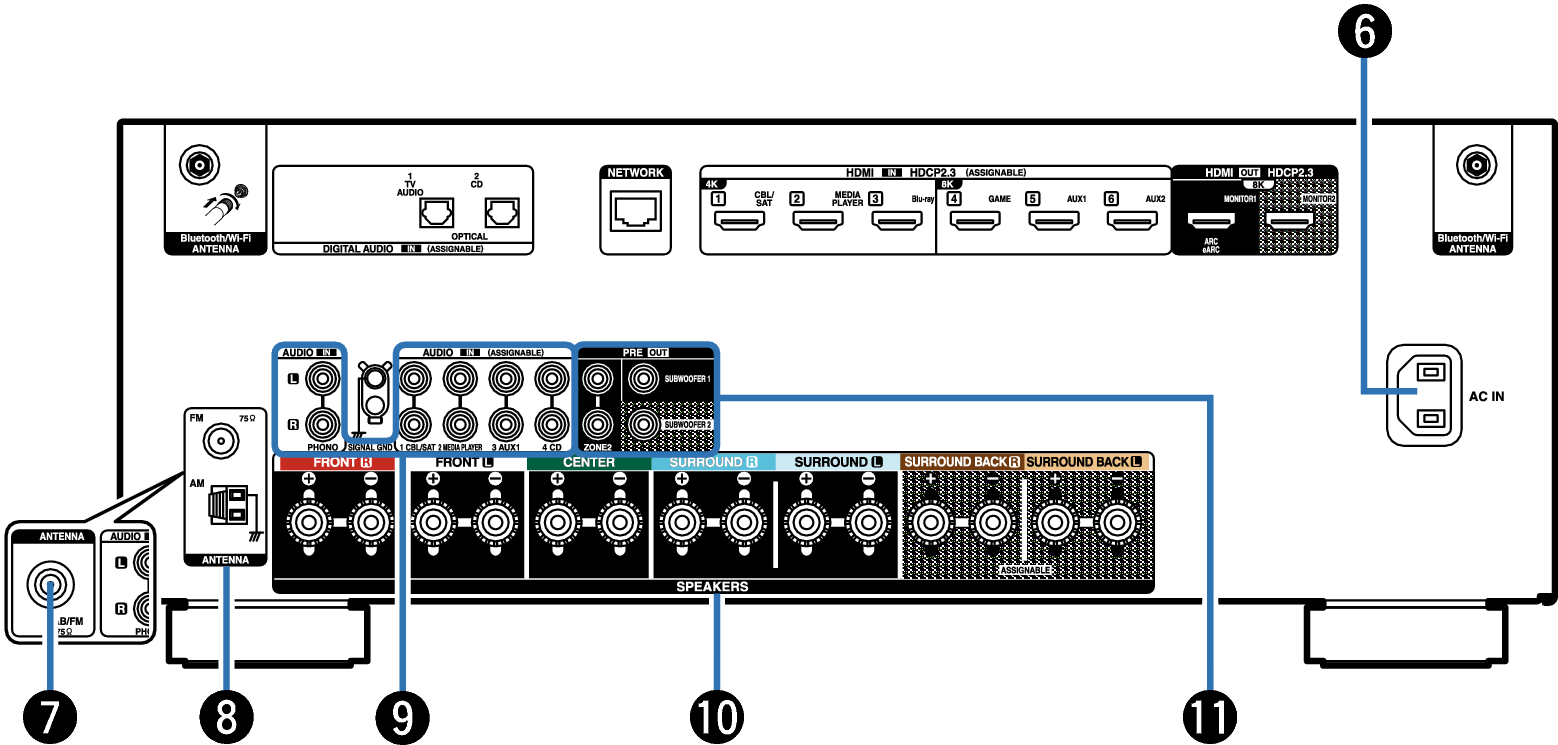

Name Rear Small2 X28E2

Prise CA (AC IN)

Utilisée pour brancher le cordon d’alimentation. lien

Borne d’antenne DAB/FM (ANTENNA) (uniquement pour le modèle FM/DAB)

Permet de connecter une antenne FM/DAB. lien

Bornes d’antenne FM/AM (ANTENNA) (uniquement pour le modèle FM/AM)

Utilisées pour connecter des antennes FM et antennes à boucle AM. lien

Bornes audio analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio analogique.

Connexion d’un décodeur (Tuner satellite/TV par câble)lien

Connexion d’un lecteur multimédialien

Connexion d’une platinelien

Bornes d’enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. lien

Bornes PRE OUT

Sert à connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance pour ZONE2.

Connexion du subwooferlien

Connexion 2 : Connexion à l’aide d’un amplificateur externe (ZONE2)lien

REMARQUE

Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.
