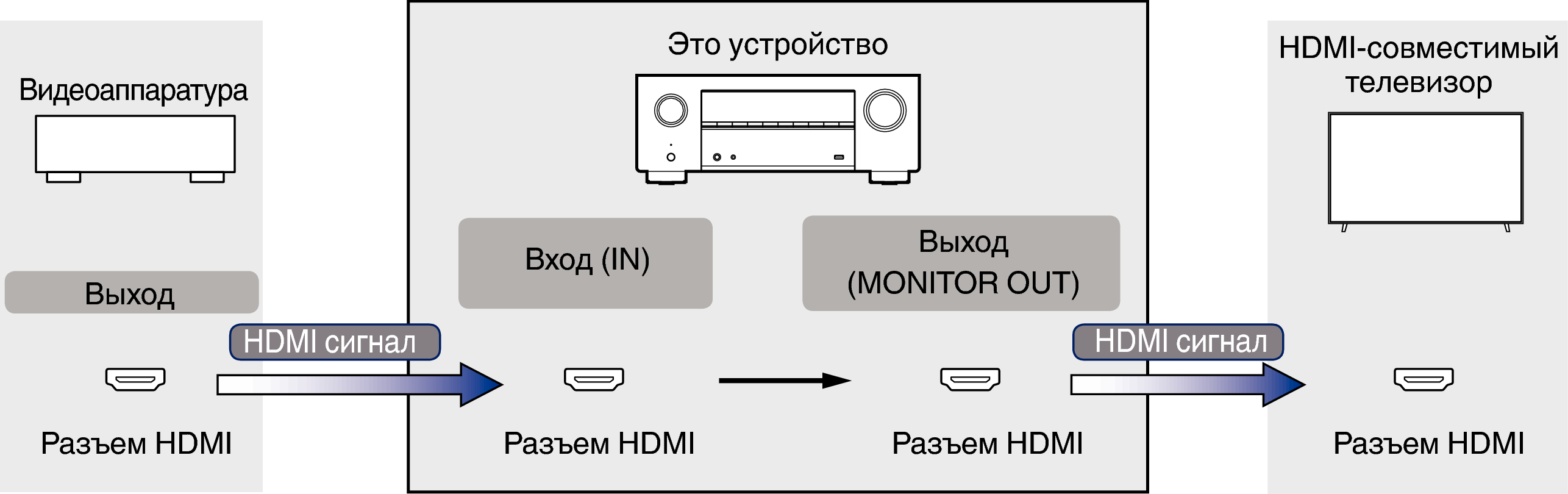

Взаимосвязь между видеосигналами и выходом мониторах

Pict VideoSignal X38
ПРИМЕЧАНИЕ

Для ввода/вывода видеосигналов на данном устройстве предусмотрены только разъемы HDMI.

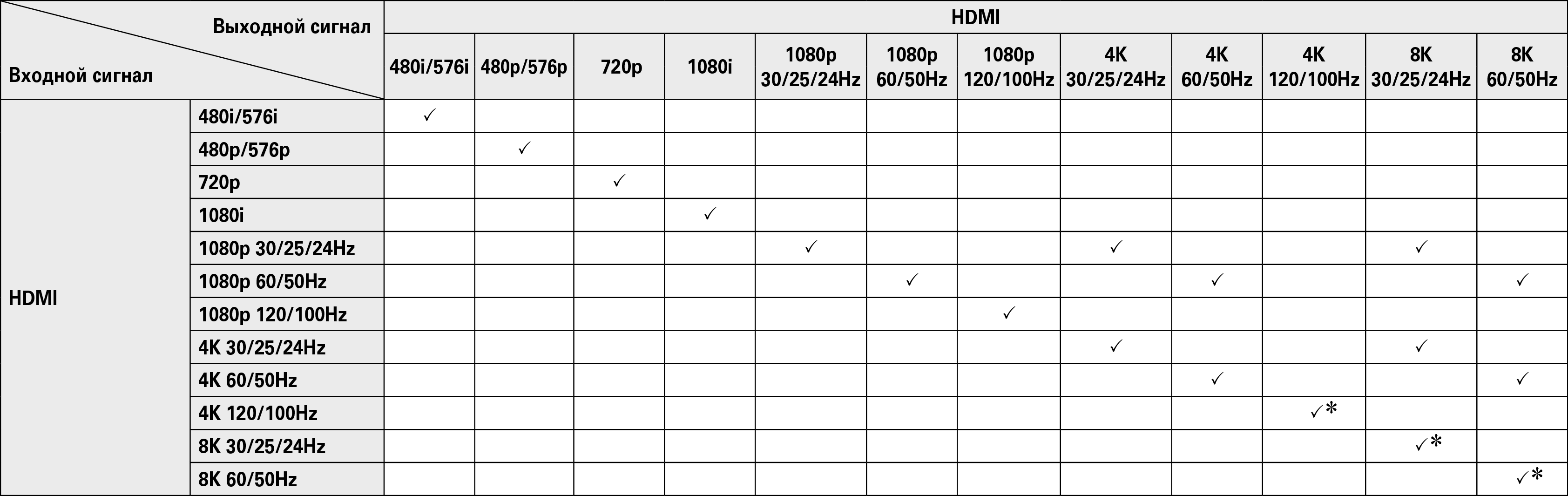

Если для параметра “HDMI Апскейлер” в меню задано значение “Авто”, данное устройство повышает разрешение входного видеосигнала HDMI и затем выводит его на телевизор.ссылка

Pict VideoTable S97

Поддержка HDMI с 4, 5 и 6 разъемами.
