Conecte los cables de los altavoces de manera que no sobresalgan de los terminales de altavoces. El circuito de protección puede activarse si los alambres de los cables hacen contacto con el panel trasero o si los lados + y - hacen contacto entre sí. (Circuito de protecciónenlace)

Nunca toque los terminales de altavoces mientras el cable de alimentación esté conectado. Si lo hace, puede provocar una descarga eléctrica. Cuando el “Asistente configuración” (página 9 en la “Guía de inicio rápido”) está funcionando, siga las instrucciones de la pantalla del “Asistente configuración” para realizar las conexiones. (No se suministra alimentación a los terminales del altavoz mientras se está ejecutando el “Asistente configuración”.)

Utilice altavoces que tengan una impedancia de 4 a 16 Ω/ohm.

Cuando conecte altavoces con impedancias diferentes, ajuste la impedancia según el altavoz con la impedancia más baja.

NOTA

Realice los siguientes ajustes cuando use un altavoz con una impedancia de 4 – 6 Ω/ohm.

Mantenga pulsados al mismo tiempo ZONE2 SOURCE y STATUS en la unidad principal durante al menos 3 segundos.

“4K/8K:<Enhanced>” aparece en la pantalla.

Pulse DIMMER en la unidad principal dos veces.

“Sp.Imp.:<8ohms>” aparece en la pantalla.

Pulse TUNER PRESET CH + o TUNER PRESET CH - en la unidad principal para seleccionar la impedancia.


8ohms (Predeterminado):	Seleccionar cuando la impedancia de todos los altavoces conectados sea de 8 Ω/ohms o superior.
6ohms:	Seleccione cuando la impedancia para cualquiera de los altavoces conectados sea de 6 Ω/ohm.
4ohms:	Seleccione cuando la impedancia para cualquiera de los altavoces conectados sea de 4 Ω/ohm.

Pulse STATUS en la unidad principal para completar la configuración.

Conexión de los cables para los altavoces

Compruebe cuidadosamente los canales izquierdo (L) y derecho (R) y las polaridades + (rojo) y – (negro) de los altavoces que va a conectar a esta unidad, y asegúrese de conectar los canales y las polaridades correctamente.

Quite aproximadamente 3/8 pulgadas (10 mm) del revestimiento del extremo del cable de altavoz y enrolle firmemente el conductor interior del cable o conéctele un terminal.

Gire el terminal de altavoz en el sentido contrario a las agujas del reloj para soltarlo.

Inserte el alambre del cable de altavoz en el terminal de altavoz.

Gire el terminal de altavoz en el sentido de las agujas del reloj para apretarlo.

Conexión del subwoofer

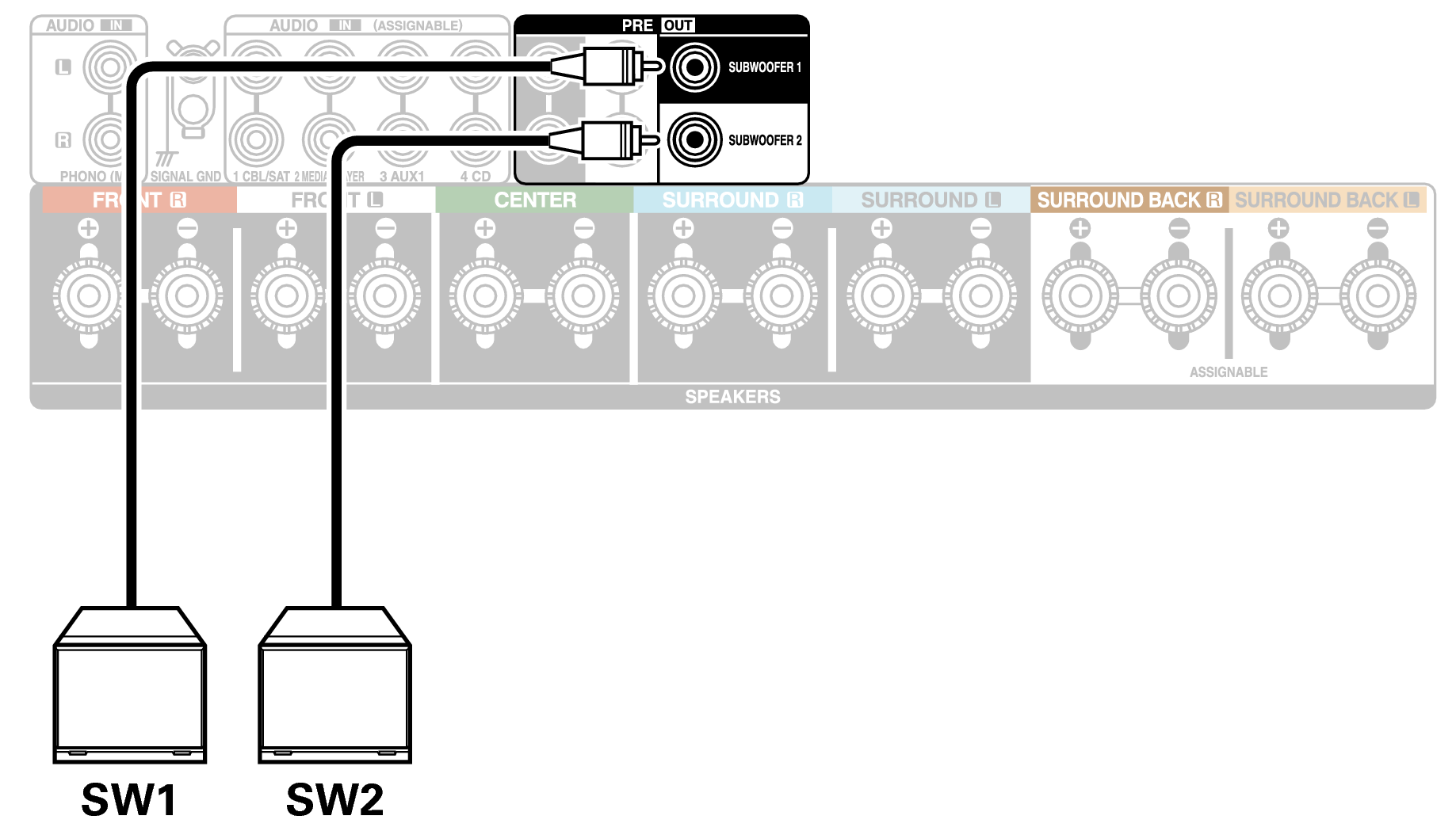

Utilice un cable para subwoofer para conectarlo. Esta unidad admite la conexión de dos subwoofers.

La misma señal se emite desde los terminales de subwoofer respectivos.

Sobre las etiquetas del cableado (suministradas) para la identificación de los canales

La sección de visualización del canal para los terminales del altavoz en el panel trasero tiene un código de color para que cada canal resulte identificable.

Acople la etiqueta de cableado correspondiente a cada altavoz en cada cable de altavoz. Esto facilitará la conexión de los cables adecuados a los terminales de los altavoces situados en el panel trasero.

Altavoz	Color
FRONT L	Blanco
FRONT R	Rojo
CENTER	Verde
SURROUND L	Azul claro
SURROUND R	Azul
SURROUND BACK L	Beige
SURROUND BACK R	Marrón
FRONT HEIGHT L	Beige
FRONT HEIGHT R	Marrón
ZONE2 L	Beige
ZONE2 R	Marrón
TOP FRONT L	Beige
TOP FRONT R	Marrón
TOP MIDDLE L	Beige
TOP MIDDLE R	Marrón
FRONT DOLBY L	Beige
FRONT DOLBY R	Marrón
SURROUND DOLBY L	Beige
SURROUND DOLBY R	Marrón
SUBWOOFER 1	Negro
SUBWOOFER 2	Negro

Las etiquetas de cableado suministradas incluyen etiquetas para los cables de altavoz y HDMI. Acople una etiqueta de cableado a cada cable que coincida con los altavoces y los dispositivos HDMI que se conectan, como se muestra a continuación. Esto facilita la identificación y conexión correcta de los cables entre sus componentes.

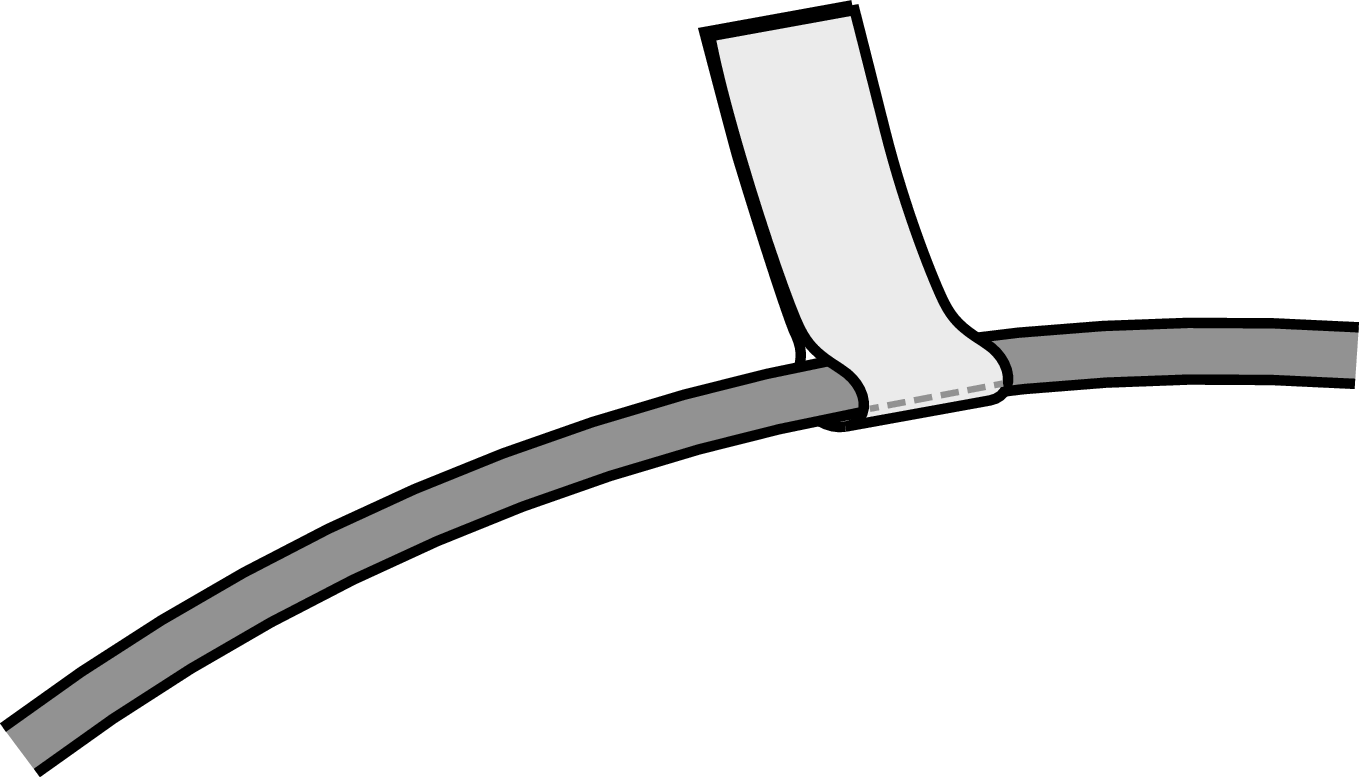

Bracket Open Cómo colocar las etiquetas del cableado Bracket Close
