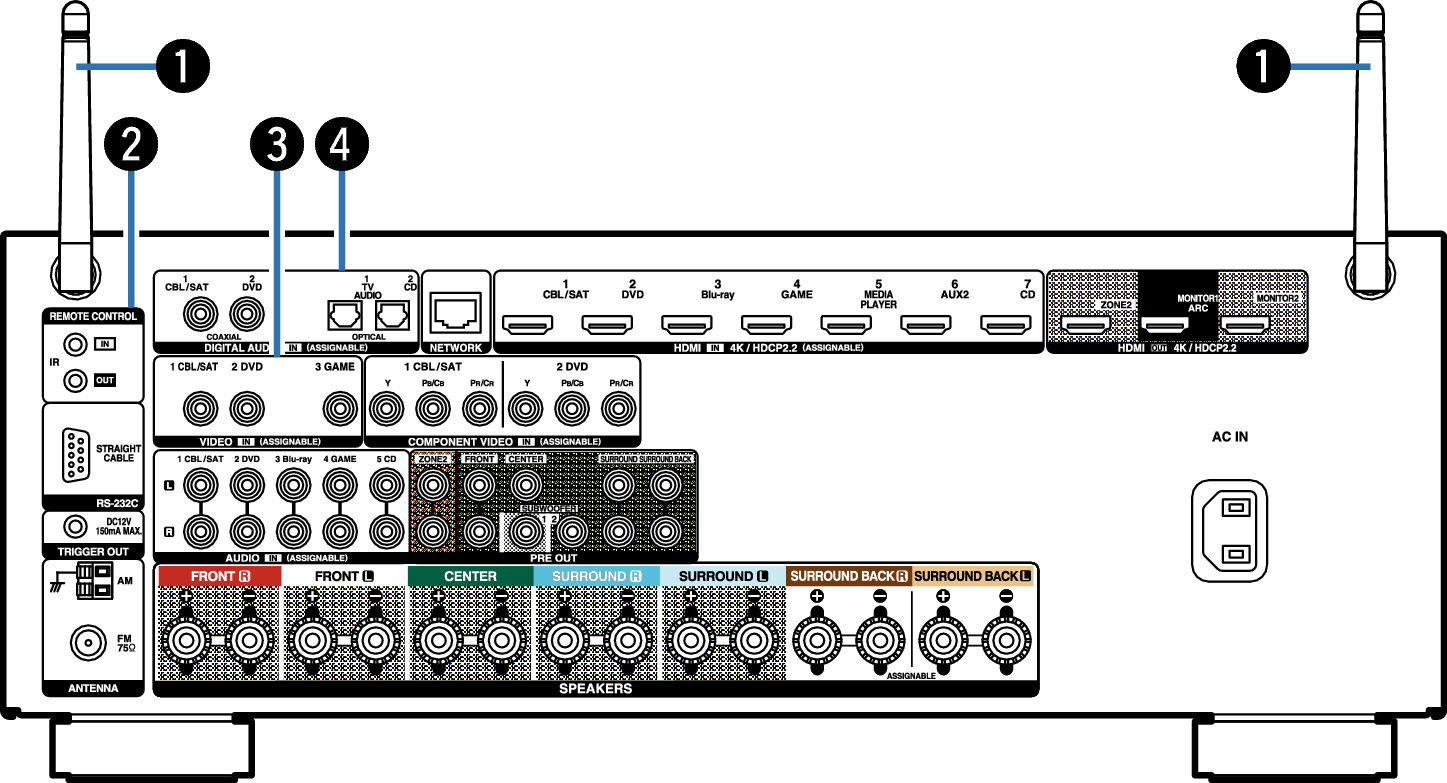

Panel tylny
Anteny prętowe dla Bluetooth/sieci bezprzewodowej LAN
Ustaw antenę pionowo podczas łączenia z siecią poprzez bezprzewodową sieć LAN, lub podczas łączenia z przenośnym urządzeniem poprzez Bluetooth. link

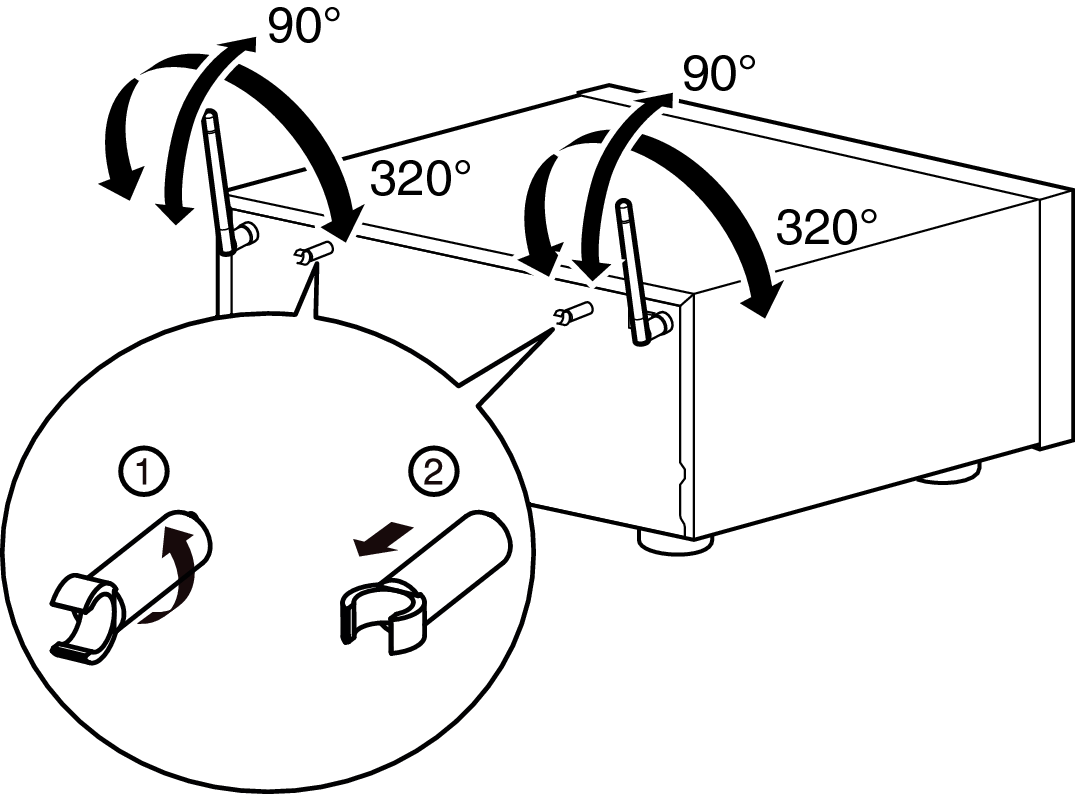

Zaczep antenowy może zostać usunięty z panelu tylnego.
Zaczep antenowy jest niezbędny podczas transportu urządzenia. Należy przechowywać go w bezpiecznym miejscu.
Podłącz zaczep antenowy, wykonując czynności odłączania w odwrotnej kolejności.
Gniazda REMOTE CONTROL
Do podłączania odbiorników/nadajników podczerwieni, umożliwiających obsługę tego i innych urządzeń zewnętrznych z innego pomieszczenia. link
Złącza wideo (VIDEO)
Do podłączania urządzeń wyposażonych w złącza wideo.
Cyfrowe złącza audio (DIGITAL AUDIO)
Do podłączania urządzeń wyposażonych w złącza dźwięku cyfrowego.
Złącze NETWORK
Służy do podłączenia kabla LAN, podczas podłączania do przewodowej sieci LAN. link
Złącze HDMI
Do podłączania urządzeń wyposażonych w złącza typu HDMI.
Wejście AC (AC IN)
Do podłączania przewodu zasilania. link
Złącze RS-232C
Służy do podłączania urządzeń zdalnego sterowania wyposażonych w złącza RS-232C. Aby uzyskać więcej informacji na ten temat, zapoznaj się z instrukcją obsługi zewnętrznego urządzenia zdalnego sterowania.
Wcześniej wykonaj poniższe czynności.

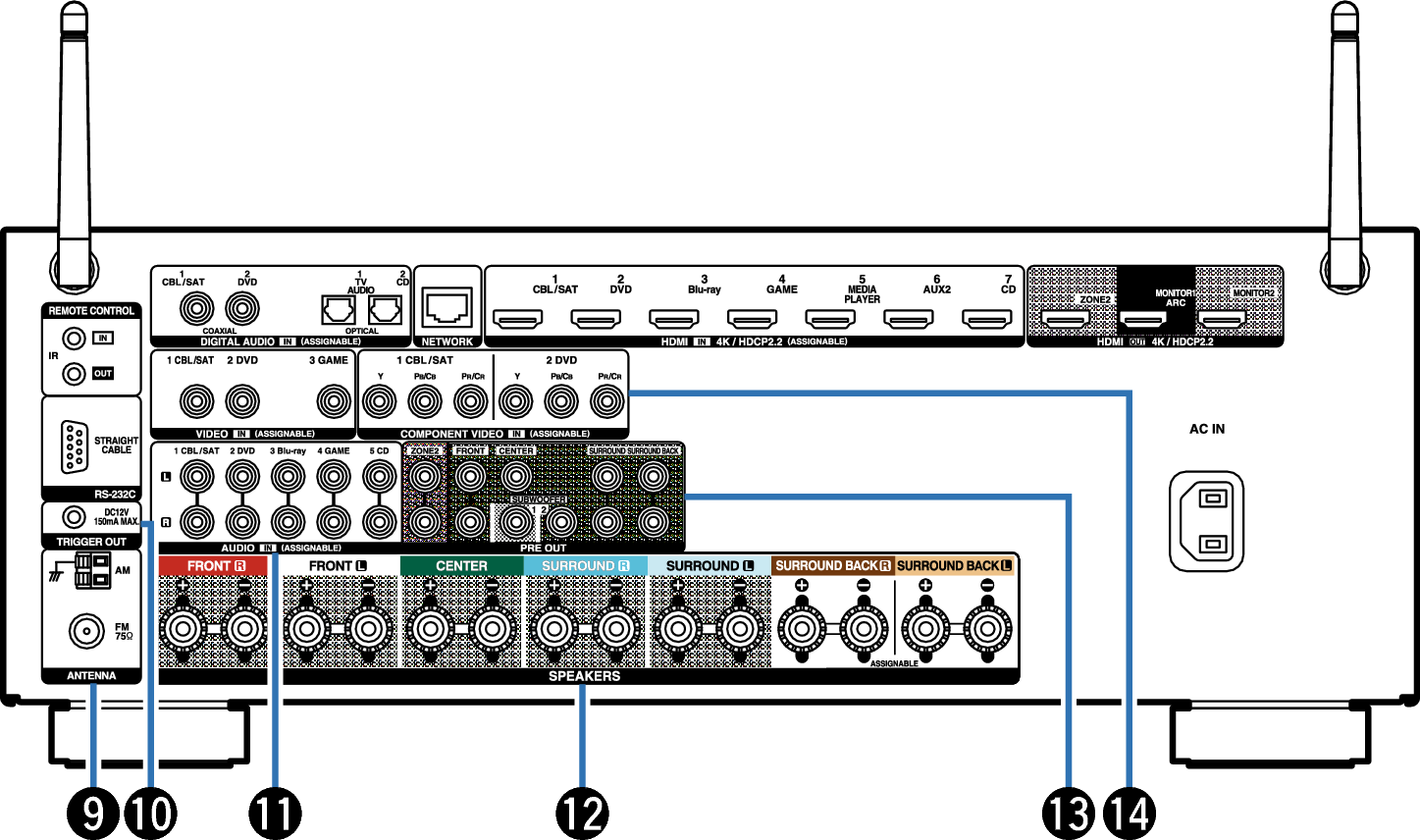

Styki anteny FM/AM (ANTENNA)
Służy do podłączania anten FM i anten pętlowych AM. link
Gniazdo TRIGGER OUT
Do podłączania urządzeń wyposażonych w funkcję wyzwalania. link
Analogowe złącza audio (AUDIO)
Do podłączania urządzeń wyposażonych w złącza dźwięku analogowego.
Zaciski głośnikowe (SPEAKERS)
Do podłączania głośników. link
Złącza PRE OUT
Do podłączania subwoofera z wbudowanym wzmacniaczem lub zewnętrznym wzmacniaczem mocy.
Złącza sygnału komponentowego wideo (COMPONENT VIDEO)
Do podłączania urządzeń wyposażonych w złącza sygnału component video.
Nie dotykaj wewnętrznych szpilek w gniazdach na tylnym panelu. Ładunek elektrostatyczny przenoszony na ciele może spowodować uszkodzenie układów wewnętrznych tego urządzenia.
