5.1チャンネルのスピーカーを接続する：フロントスピーカーおよびセンタースピーカーのバイアンプ接続

5.1チャンネル再生をおこなうシステムです。フロントスピーカーおよびセンタースピーカーを使用したバイアンプ接続ができます。

バイアンプ接続は、バイアンプ対応スピーカーのツィーター用端子とウーハー用端子に、別々のアンプを接続する方法です。

これによりウーハーの逆起電力（出力されずに戻ってくる電力）がツィーターに流れ込んでツィーターの音質に影響を及ぼすことを防ぐため、より高音質な再生をお楽しみいただけます。

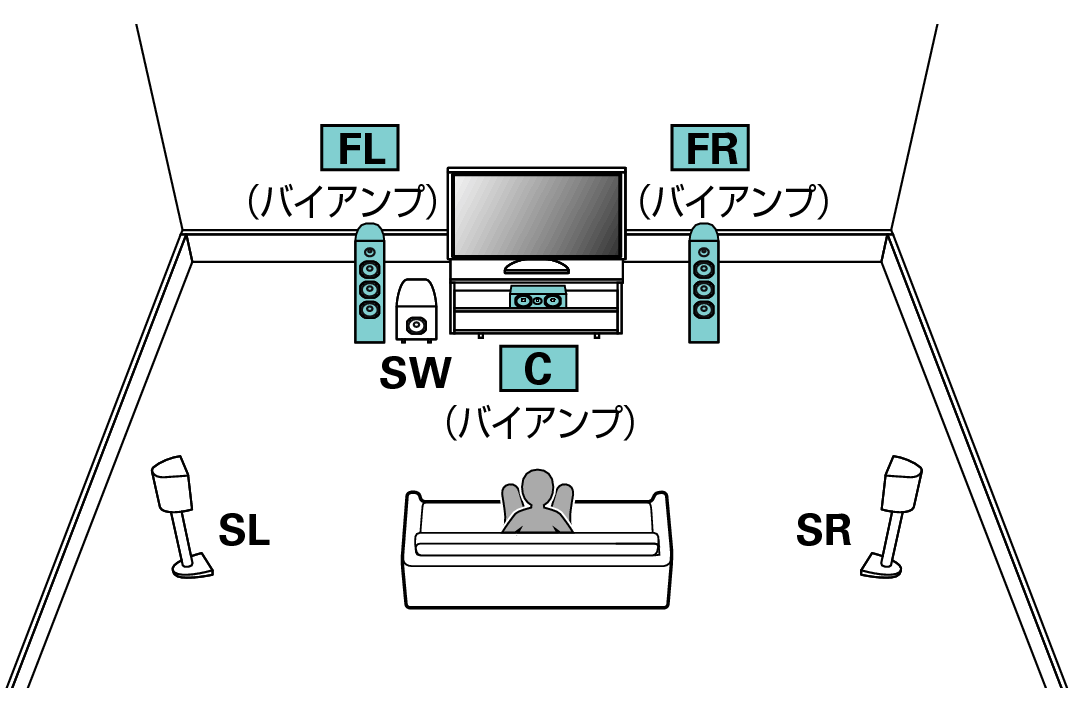

Pict SP Layout 5.1 BiAmp LCR_JP
ご注意

バイアンプ接続を使用する場合は、スピーカーのウ−ハー端子とツィ−タ−端子を接続している短絡板または短絡用ワイヤーを必ず外してください。

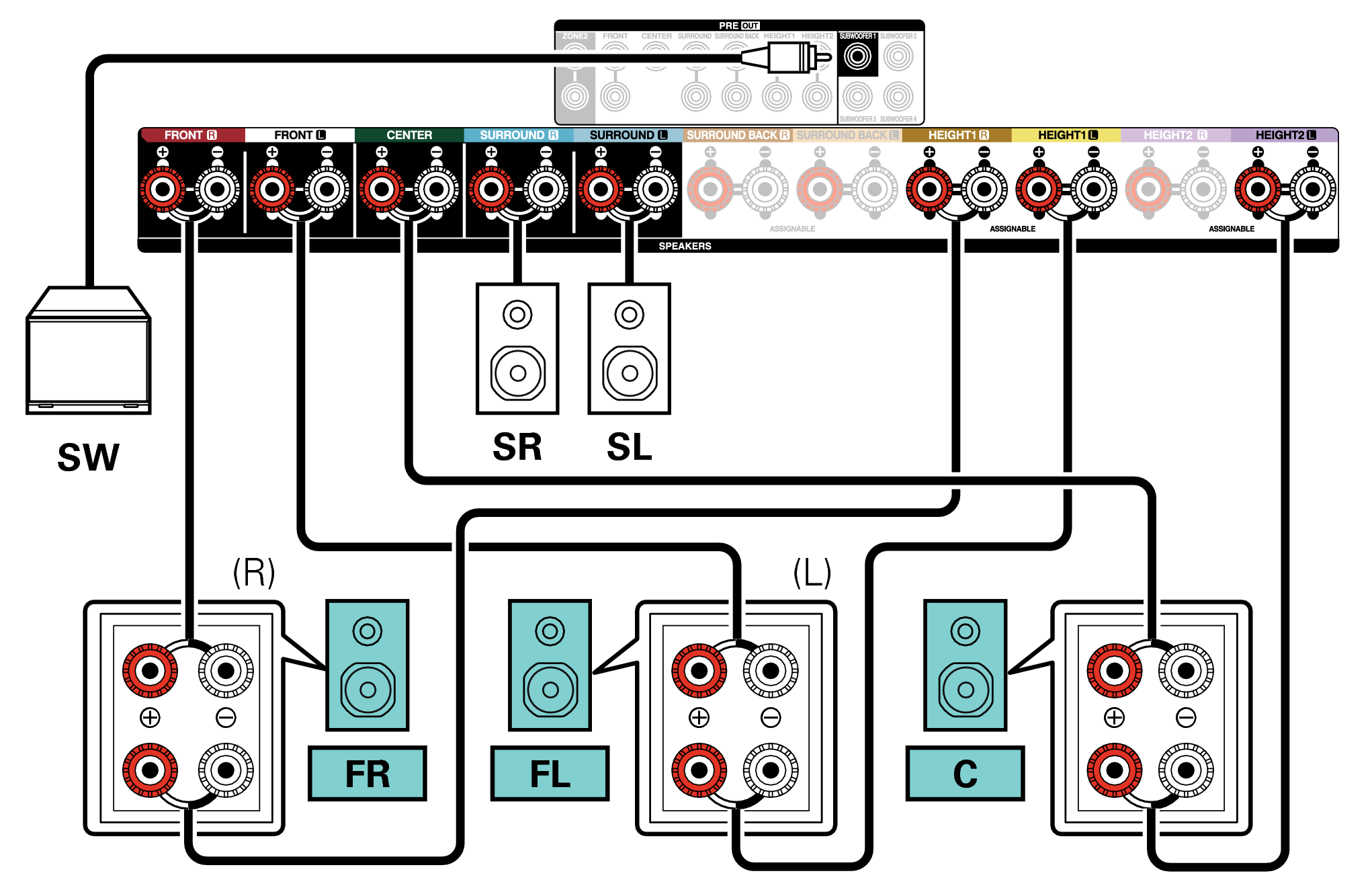

Conne SP 5.1 BiAmp LCR X39
