Luidsprekerconfiguratie en instellingen “Verst. Toewijzen”
Dit toestel heeft een ingebouwde 7-kanaals stroomversterker. Naast het standaard 5.1-kanaals systeem, kunnen verschillende luidsprekersystemen worden geconfigureerd door de instellingen voor “Verst. Toewijzen” koppeling te wijzigen volgens de toepassing, zoals 7.1-kanaals systemen, bi-amp-aansluitingen en 2-kanaals systemen voor multizone-weergave.
Voer de “Verst. Toewijzen”-instellingen uit voor het aantal kamers en de te installeren luidsprekers. koppeling
|
Weergave luidspreker in elke zone |
De bedieningsmodus instellen (“Verst. Toewijzen”) |
Bladzijde aansluitingen |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
5.1-kanaalsweergave |
Niet gebruikt |
Niet gebruikt |
5.1ch + ZONE2 |
|
|
7.1-kanaalsweergave |
Niet gebruikt |
Niet gebruikt |
7.1ch (Standaard) |
|
|
9.1-kanaalsweergave |
Niet gebruikt |
Niet gebruikt |
9.1ch |
|
|
5.1-kanaalsweergave (bi-amp aansluiting van voorluidsprekers) |
Niet gebruikt |
Niet gebruikt |
5.1ch(Bi-Amp) |
|
|
7.1-kanaalsweergave + 2-kanaals luidsprekers voor stereo weergave |
Niet gebruikt |
Niet gebruikt |
7.1ch/2ch FRONT |
|
|
5.1-kanaalsweergave + voorluidsprekers van tweede eenheid |
Niet gebruikt |
Niet gebruikt |
5.1ch + Front B |
|
|
5.1-kanaalsweergave |
2-kanaals |
Niet gebruikt |
5.1ch + ZONE2 |
|
|
5.1-kanaalsweergave |
Niet gebruikt |
2-kanaals |
5.1ch + ZONE3 |
|
|
5.1-kanaals weergave |
1-kanaals |
1-kanaals |
5.1ch + ZONE2/3-MONO |
|
|
Dolby Atmos-weergave |
Niet gebruikt |
Niet gebruikt |
Dolby Atmos |
|
Upgraden (Auro-3D)
|
Weergave luidspreker in elke zone |
De bedieningsmodus instellen (“Verst. Toewijzen”) |
Bladzijde aansluitingen |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
Auro-3D |
Niet gebruikt |
Niet gebruikt |
Auro-3D |
|
De geluidsmodus die kan worden geselecteerd, verschilt afhankelijk van de luidsprekerconfiguratie. Zie “Relatie tussen geluidsmodi en kanaaluitgang” koppeling voor de ondersteunde geluidsmodi.
Op de volgende pagina’s vindt u standaard aansluitvoorbeelden.
Naast de aansluitingen die zijn beschreven in koppeling - koppeling, ondersteunt dit toestel ook verschillende luidsprekeraansluitingen met de instelling “Verst. Toewijzen”.

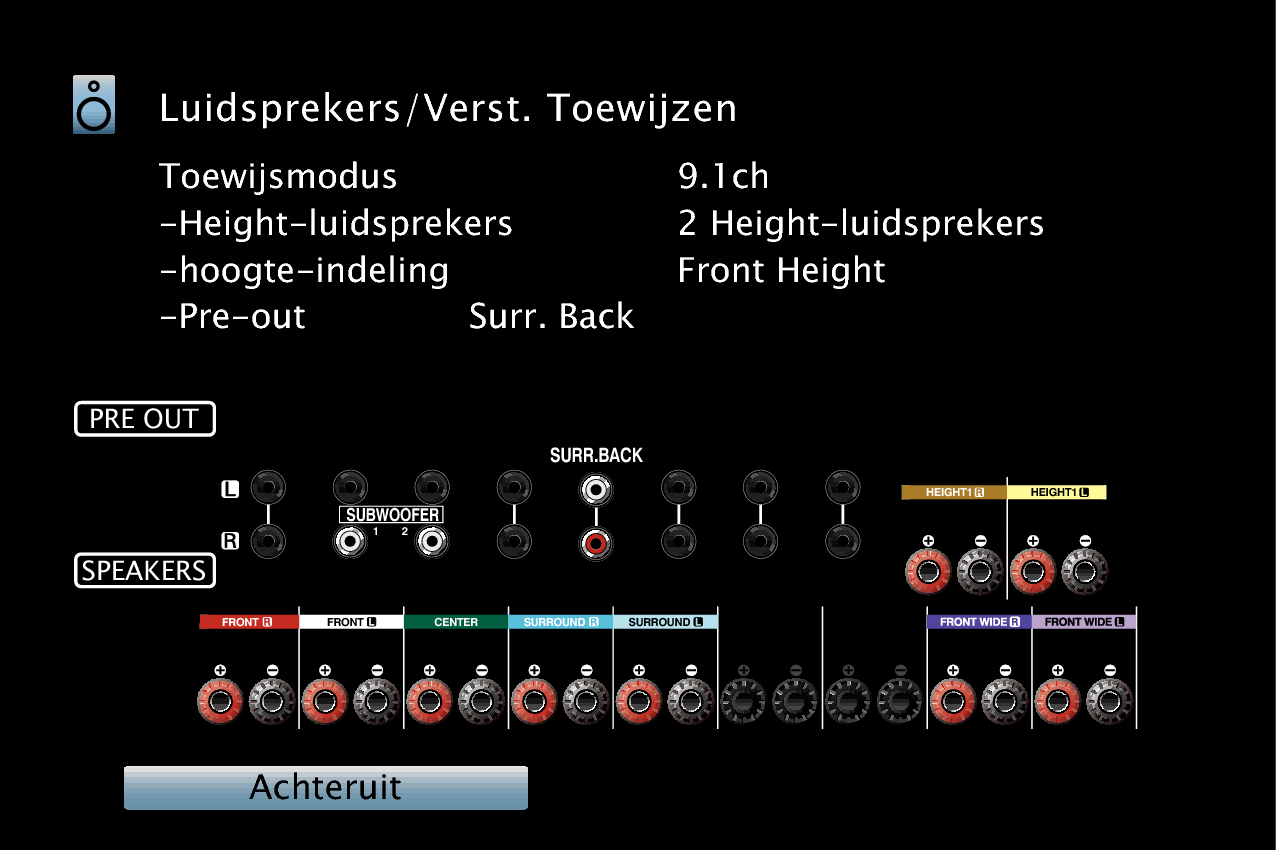

Raadpleeg ook het menuscherm in “Aansl.config.weerg.” op het instelscherm “Verst. Toewijzen” waar u kunt zien hoe verbindingen kunt maken in uw omgeving.
Standaardconfiguratie en aansluiting
5.1-kanaalsweergave

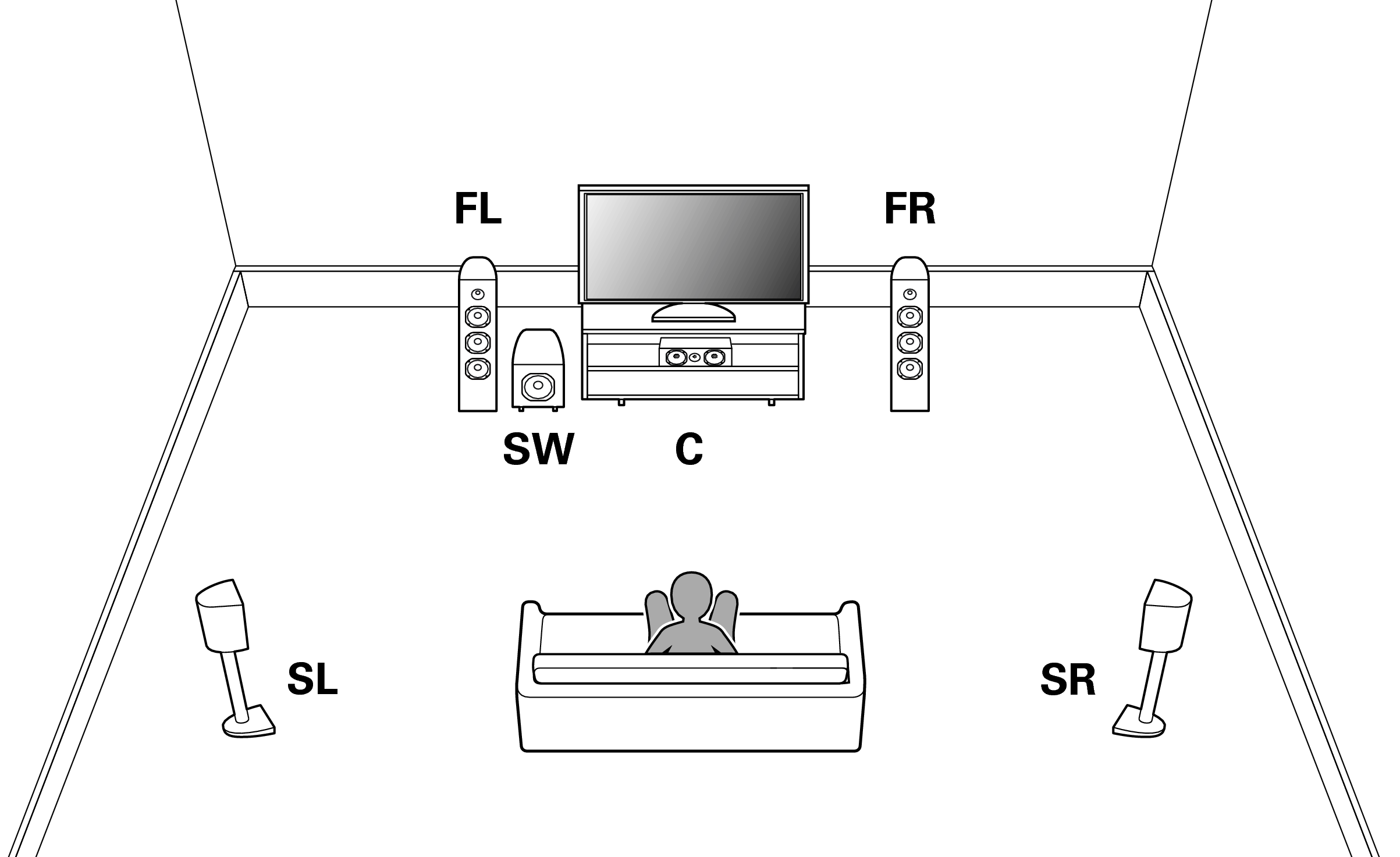

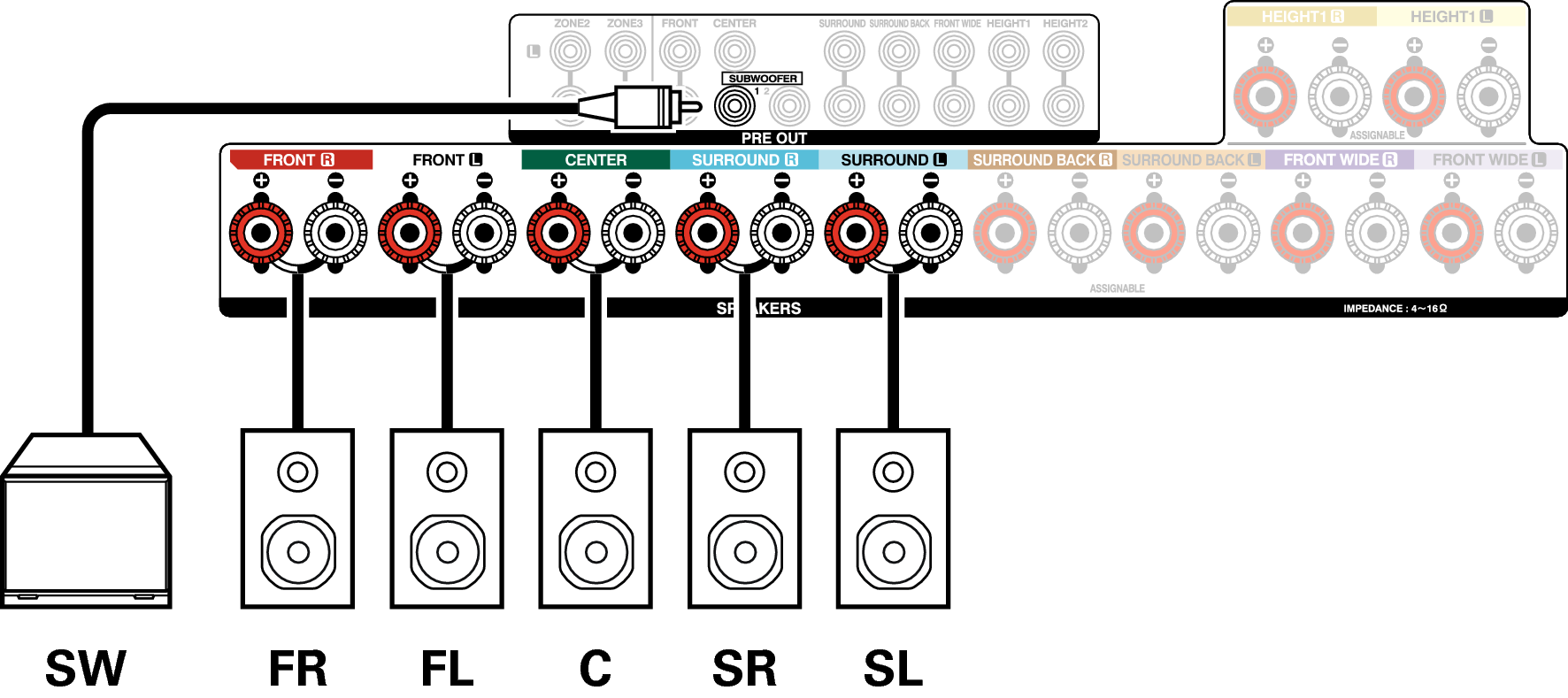

Dit wordt gebruikt voor een standaard 5.1-kanaals surroundsysteem.
Geavanceerde aansluitingen
7.1-kanaalsweergave

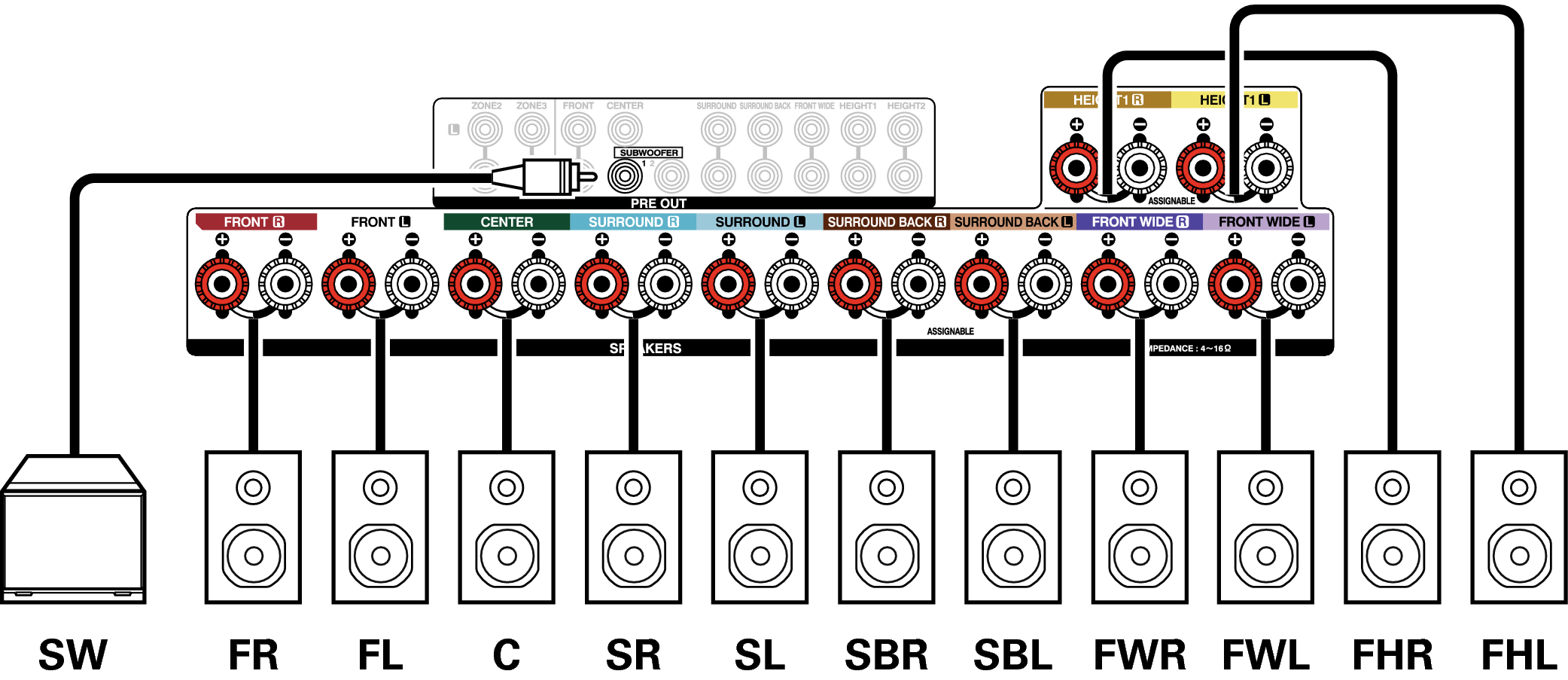

Systeem voor 7.1-kanaals surroundweergave.
U kunt luidsprekers aansluiten voor maximaal 11 kanalen voor MAIN ZONE. Wanneer u luidsprekers voor 8 of meer kanalen aansluit, schakelen de uitvoerluidsprekers automatisch volgens het ingangssignaal en de geluidsmodus.
9.1-kanaalsweergave

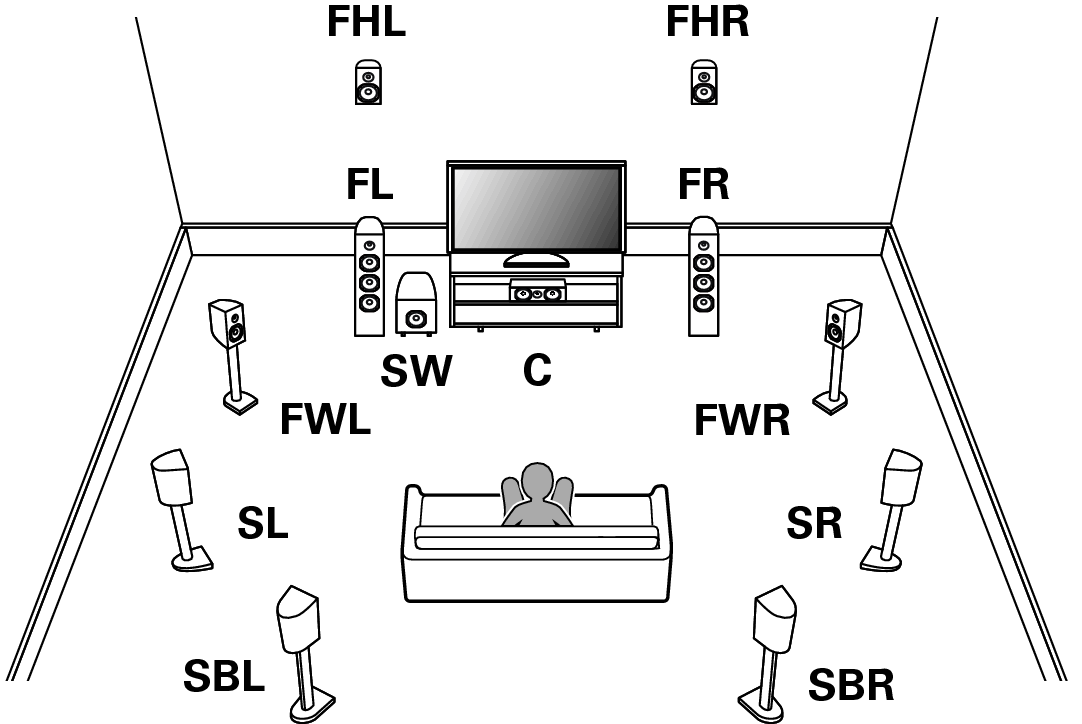

Systeem voor 9.1-kanaals surroundweergave.
U kunt luidsprekers aansluiten voor maximaal 13 kanalen voor MAIN ZONE door middel van een externe stroomversterker. Wanneer u luidsprekers voor 10 of meer kanalen aansluit, schakelen de uitvoerluidsprekers automatisch volgens het ingangssignaal en de geluidsmodus.

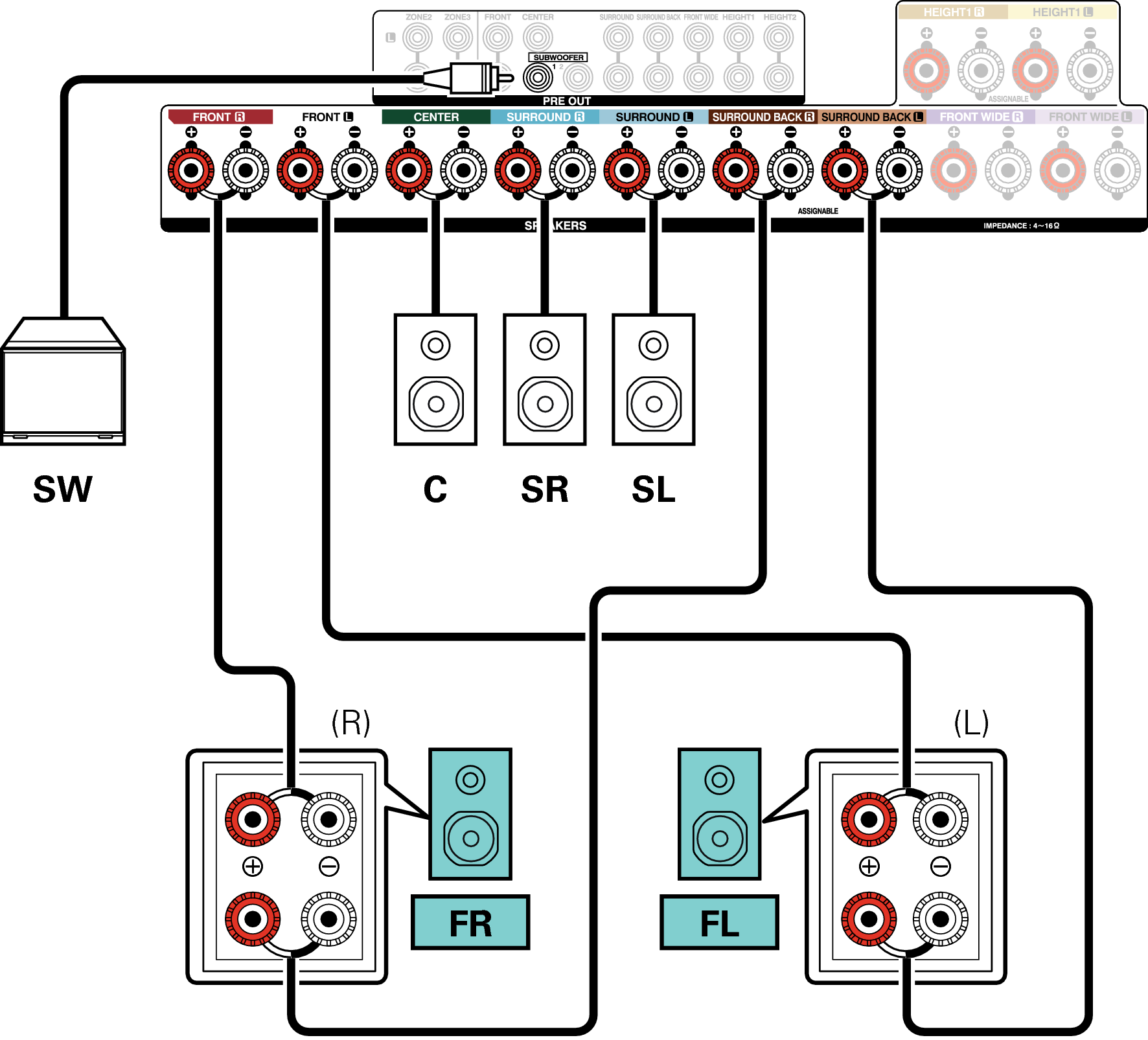

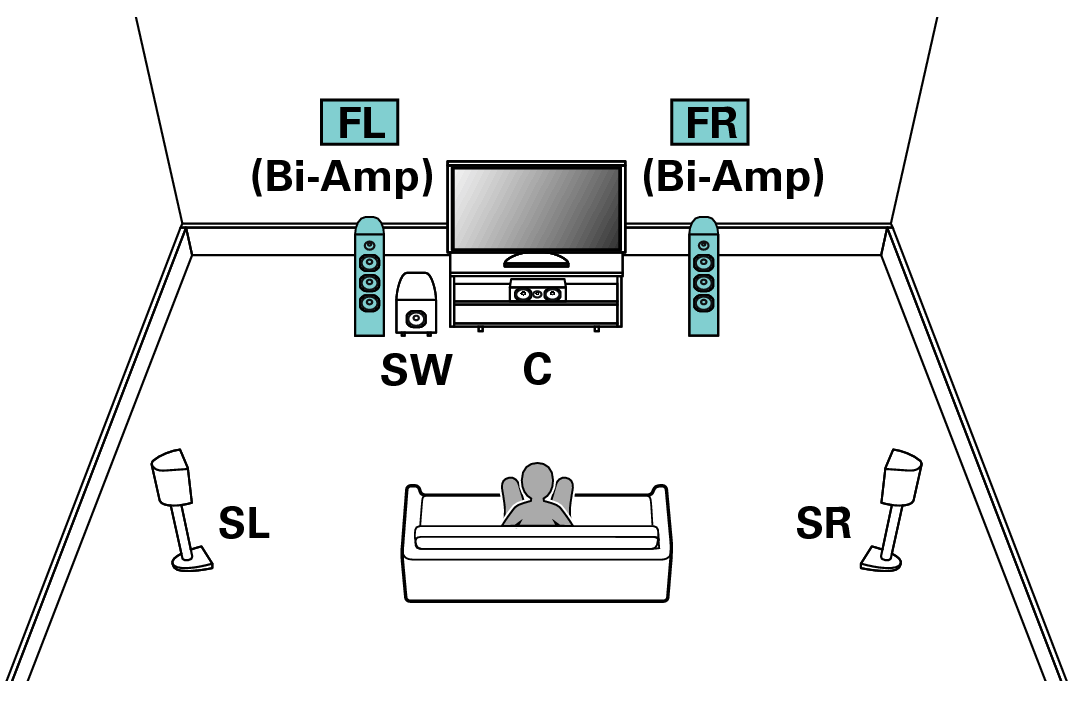

5.1-kanaalsweergave (bi-amp aansluiting van voorluidsprekers)
Dit systeem speelt 5.1-kanaals bronnen af. U kunt de Bi-amp aansluiting gebruiken voor de voorluidsprekers. Bi-Amp aansluiting is een methode voor het aansluiten van afzonderlijke versterkers op de tweeter- en de wooferaansluiting van een luidspreker die dubbele versterking ondersteunt. Via deze aansluiting is EMF (stroom die wordt geretourneerd zonder te worden uitgevoerd) achteruit mogelijk vanaf de woofer voor stroming in de tweeter zonder de geluidskwaliteit te beïnvloeden, produceert een hogere geluidskwaliteit.
OPMERKING
Denk er, bij het maken van bi-amp aansluitingen, aan de zekering of het snoer tussen de wooferaansluiting van de luidspreker en de tweeteraansluitingen te verwijderen.
Luidsprekers met alleen 7.1-kanaalsweergave + 2-kanaalsweergave

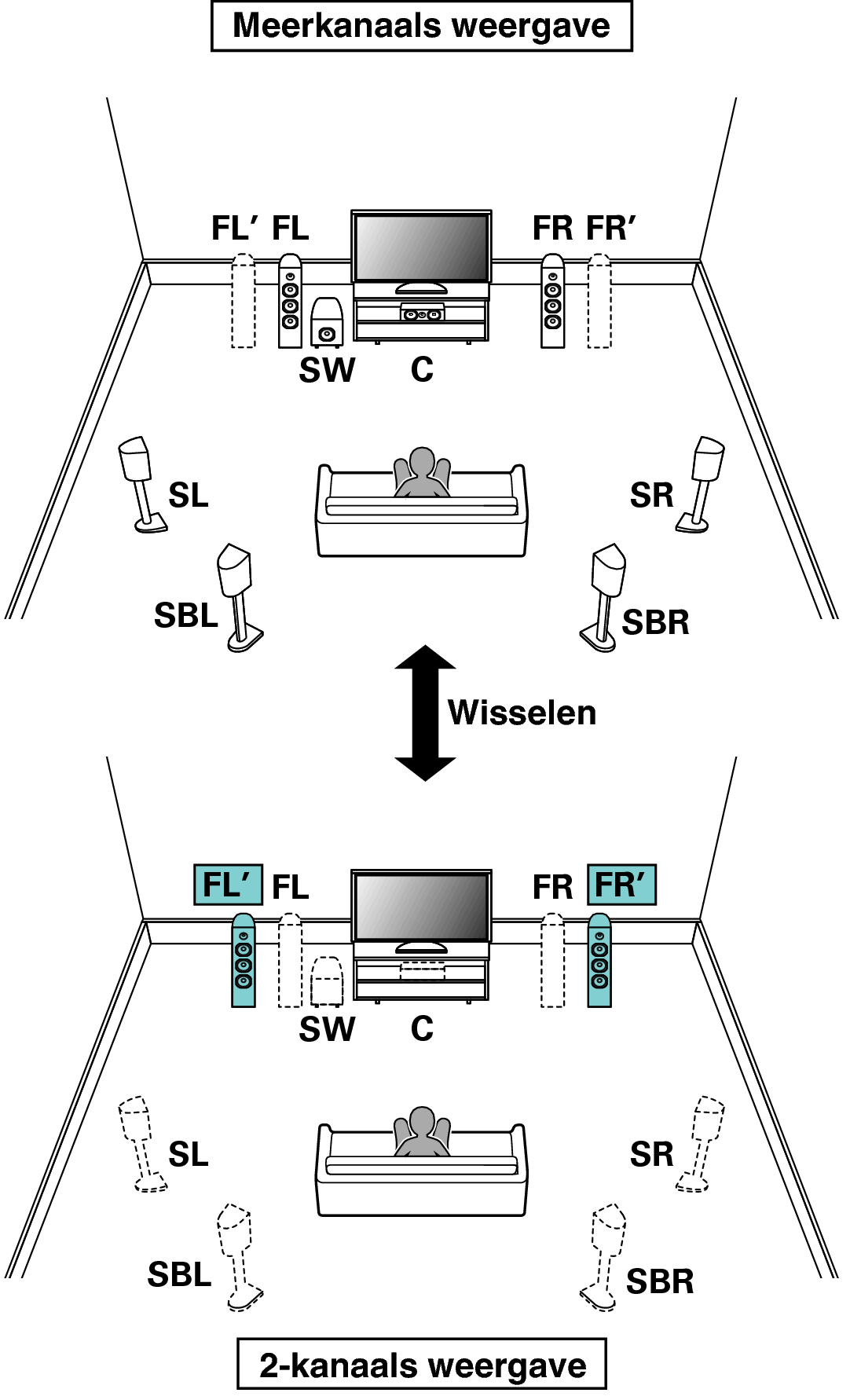

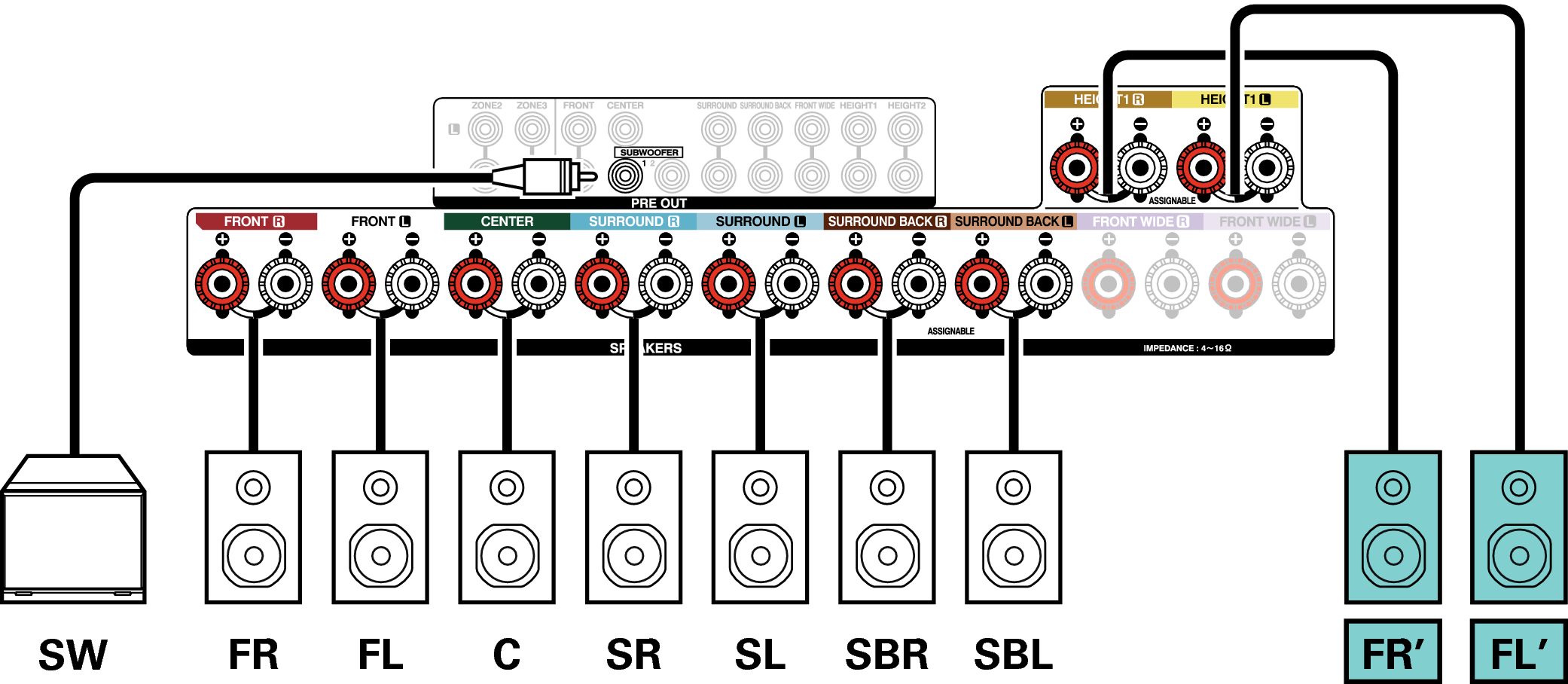

U kunt luidsprekers die uitsluitend worden gebruikt voor 2-kanaalsweergave in de directe en stereomodi aansluiten, maar ook luidsprekers die uitsluitend worden gebruikt voor 7.1 meerkanaalsweergave. De luidsprekers die uitsluitend worden gebruikt voor meerkanaalsweergave en de luidsprekers die alleen worden gebruikt voor 2-kanaalsweergave, worden automatisch in overeenstemming met de geluidsmodus geschakeld.

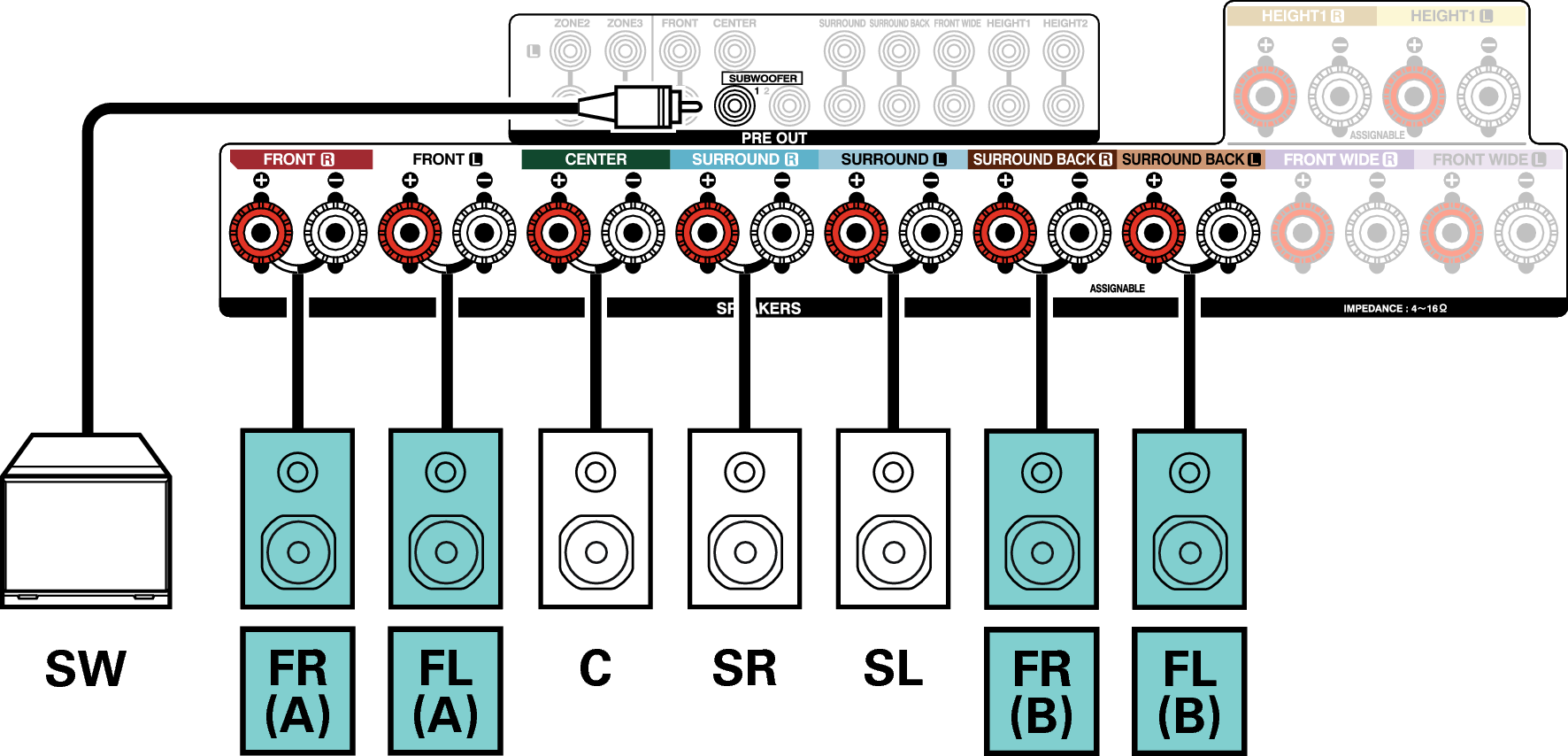

5.1-kanaalsweergave + voorluidsprekers van tweede eenheid

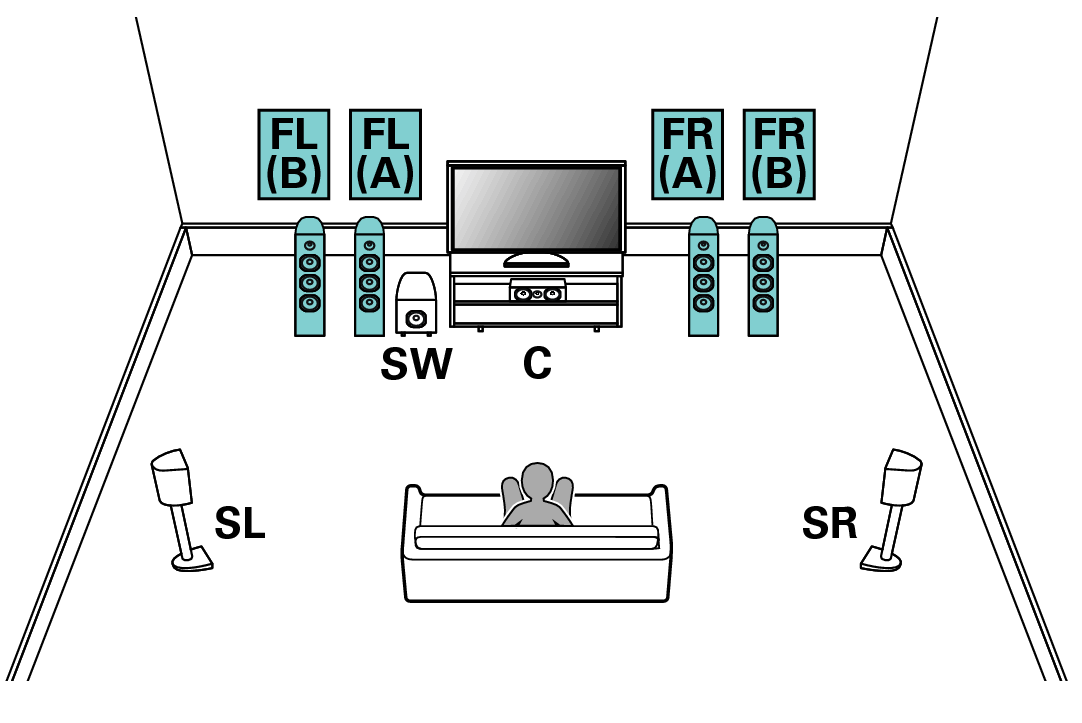

Via dit systeem kan de weergave worden geschakeld tussen de voorluidsprekers A en B zoals gewenst.

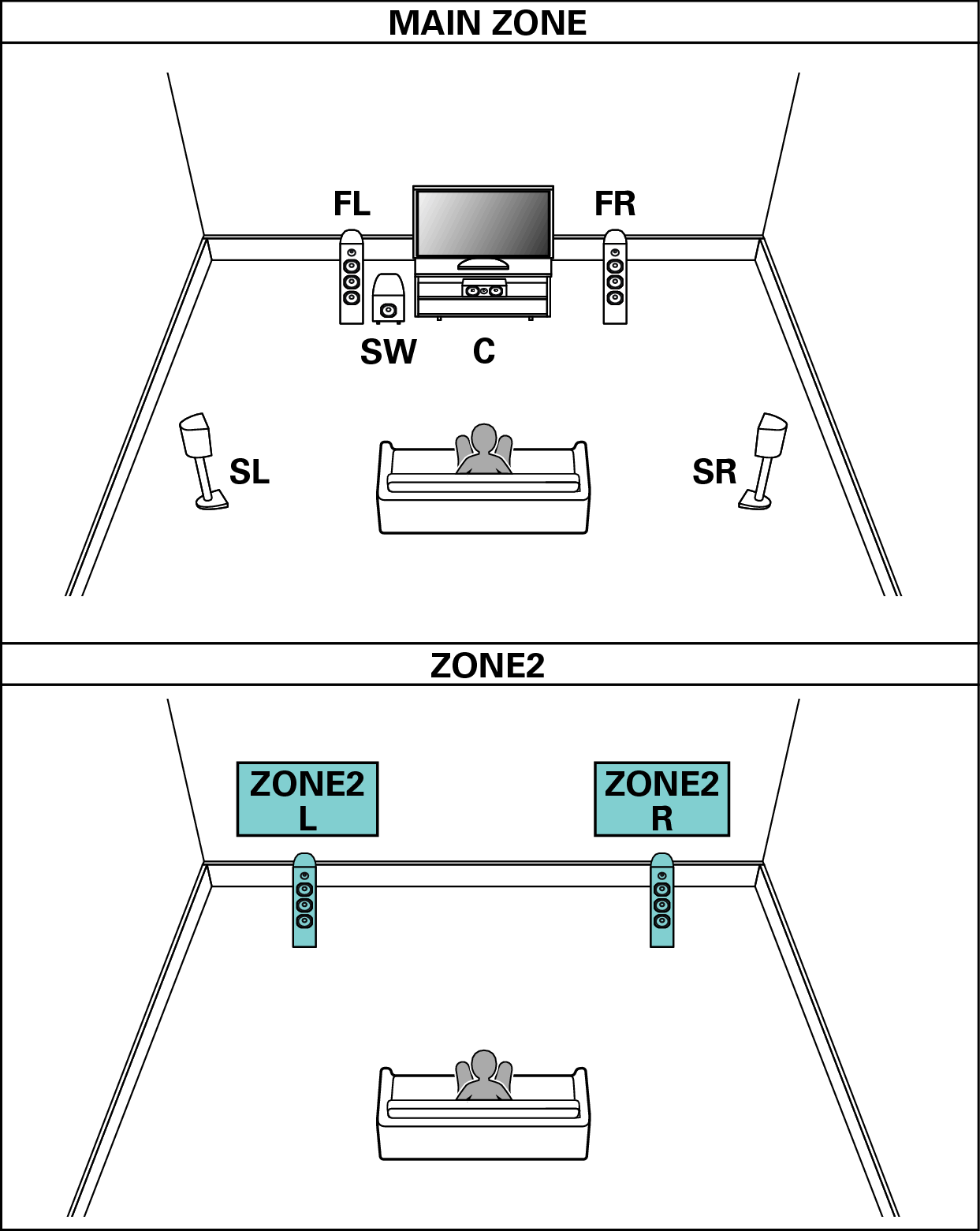

5.1-kanaals weergave (MAIN ZONE) + 2-kanaals weergave (ZONE2 of ZONE3)

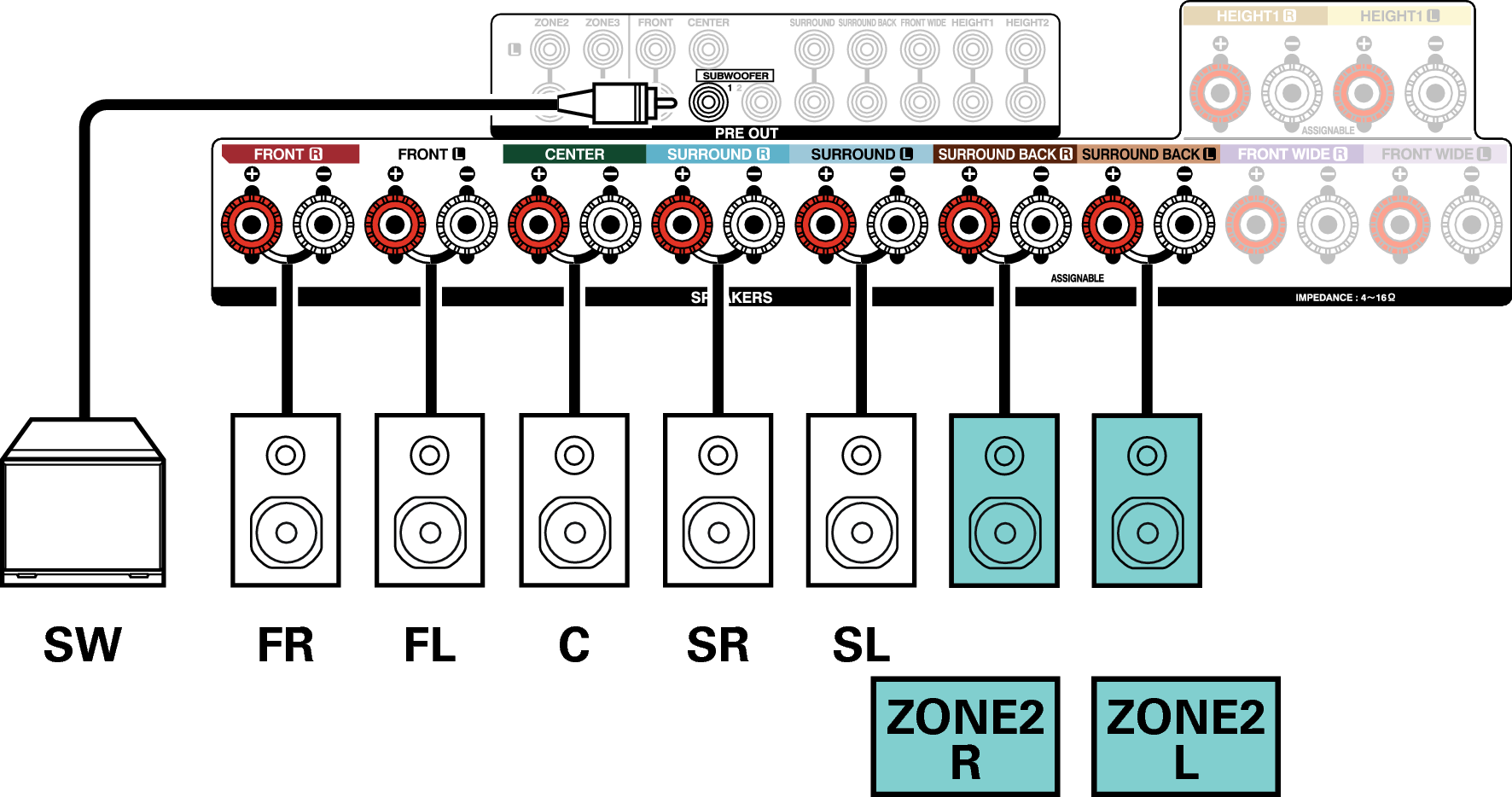

Dit type configuratie speelt 5.1-kanaals af in MAIN ZONE en 2-kanaals in ZONE2.
(Luidsprekers kunnen audio uitvoeren van ZONE3 in plaats van ZONE2 (Toewijsmodus: 5.1ch + ZONE3).)

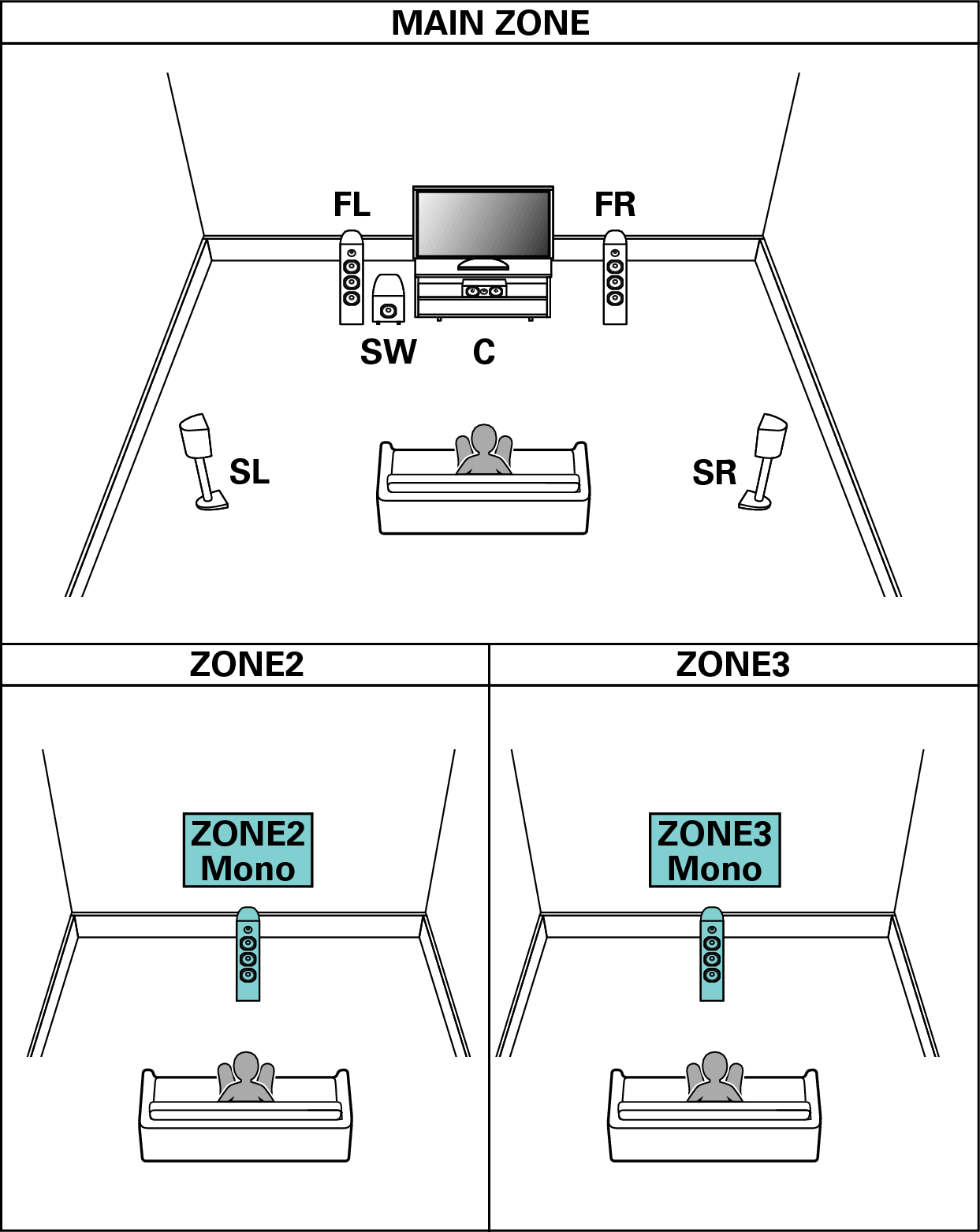

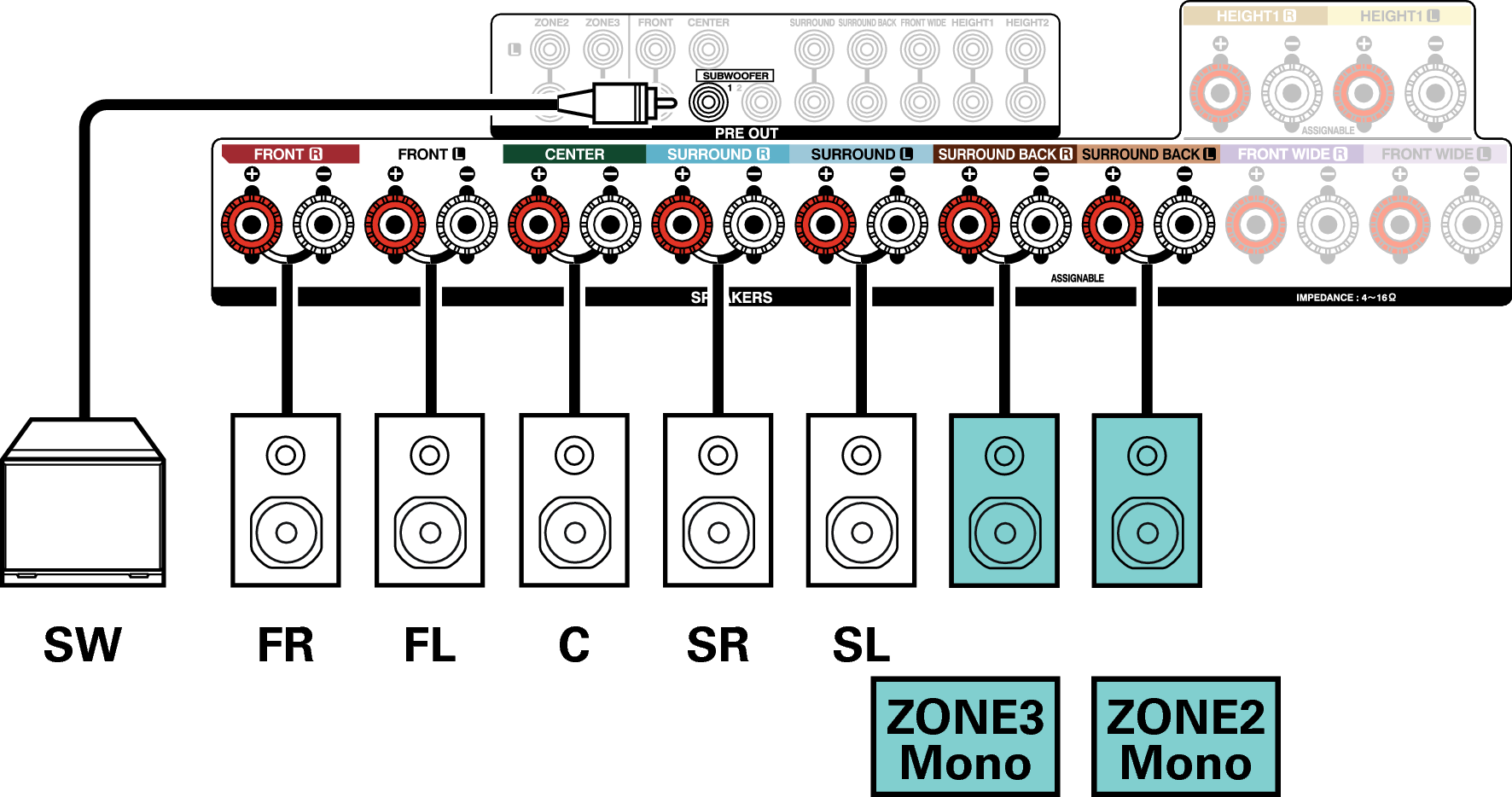

5.1-kanaals weergave (MAIN ZONE) + 1-kanaals weergave (ZONE2) + 1-kanaals weergave (ZONE3)
Dit type configuratie speelt 5.1-kanaals bronnen af in MAIN ZONE en 1-kanaals bronnen (mono) in ZONE2 en ZONE3.

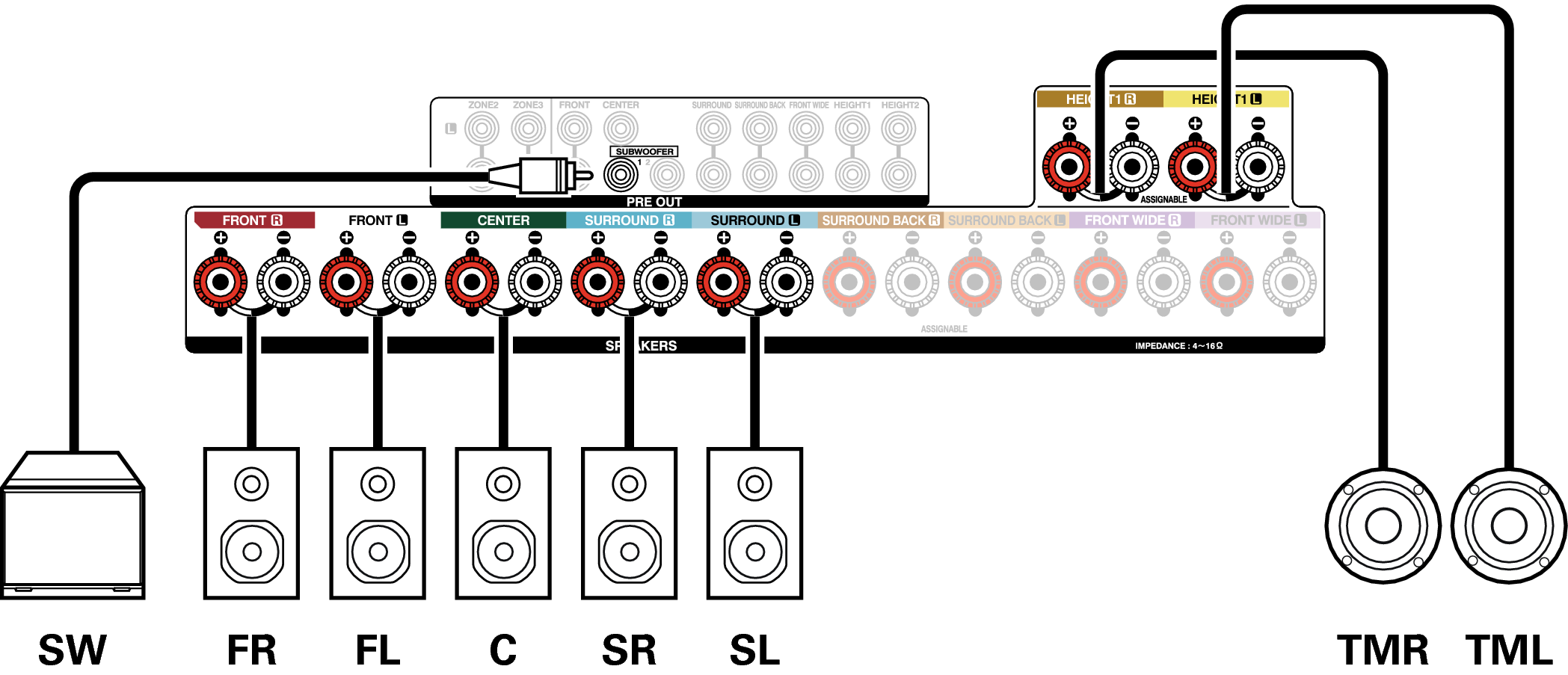

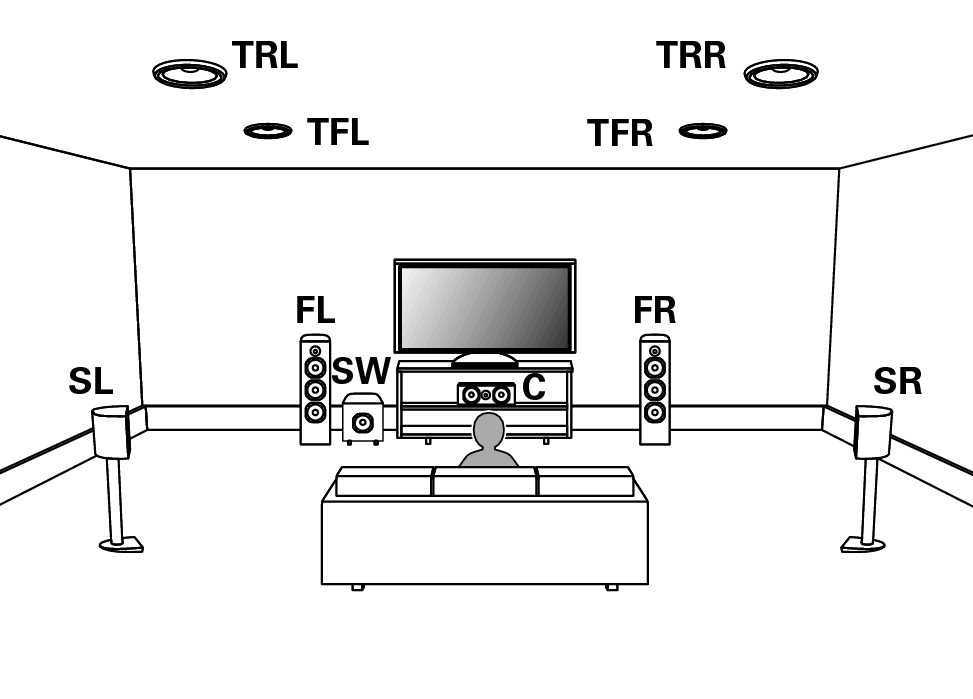

Dolby Atmos

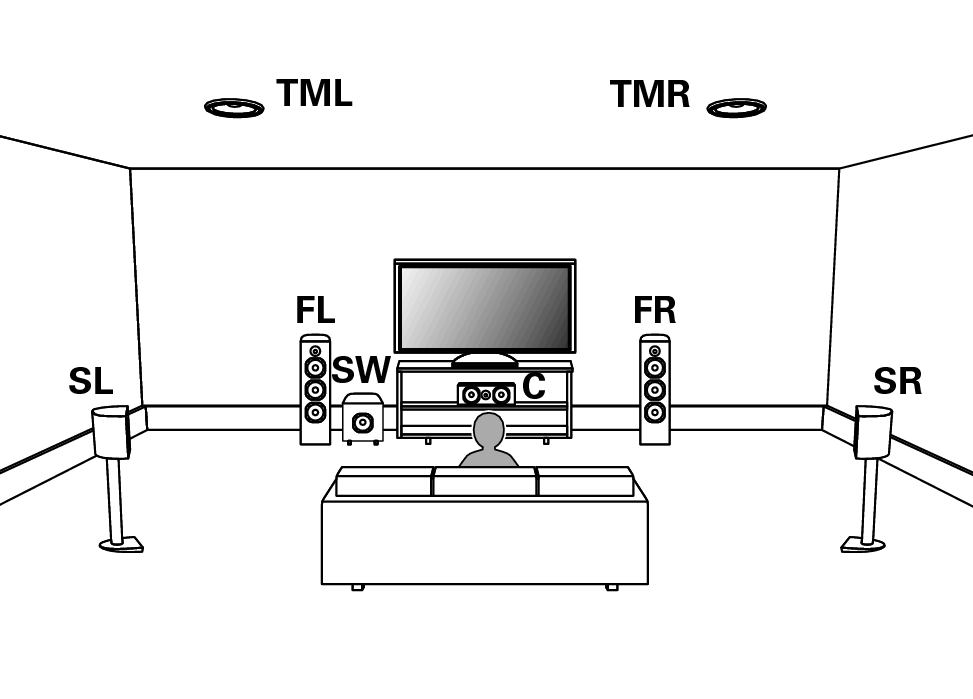

Deze luidsprekerconfiguratie is geoptimaliseerd voor Dolby Atmos-weergave.

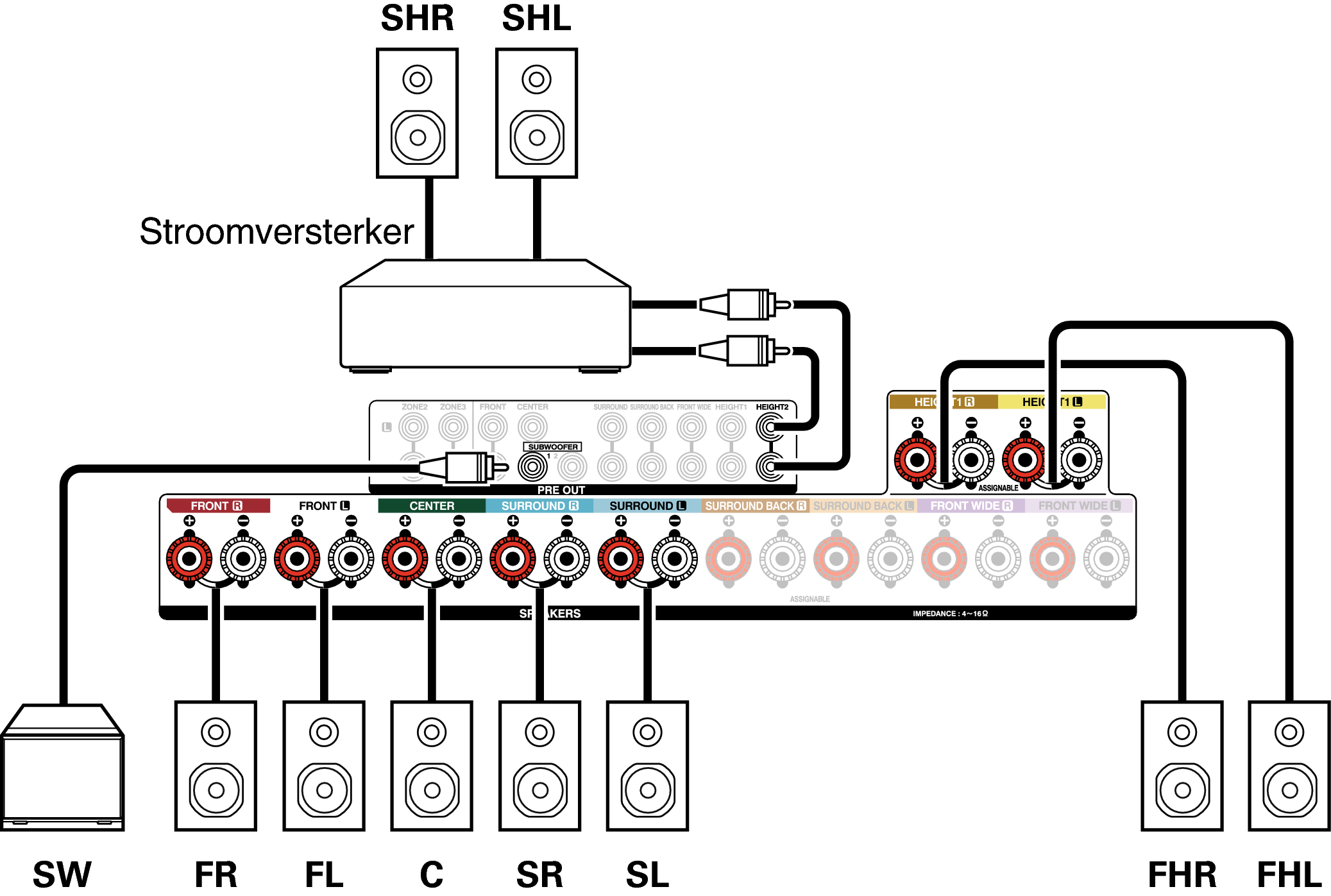

9.1-kanaals systeem

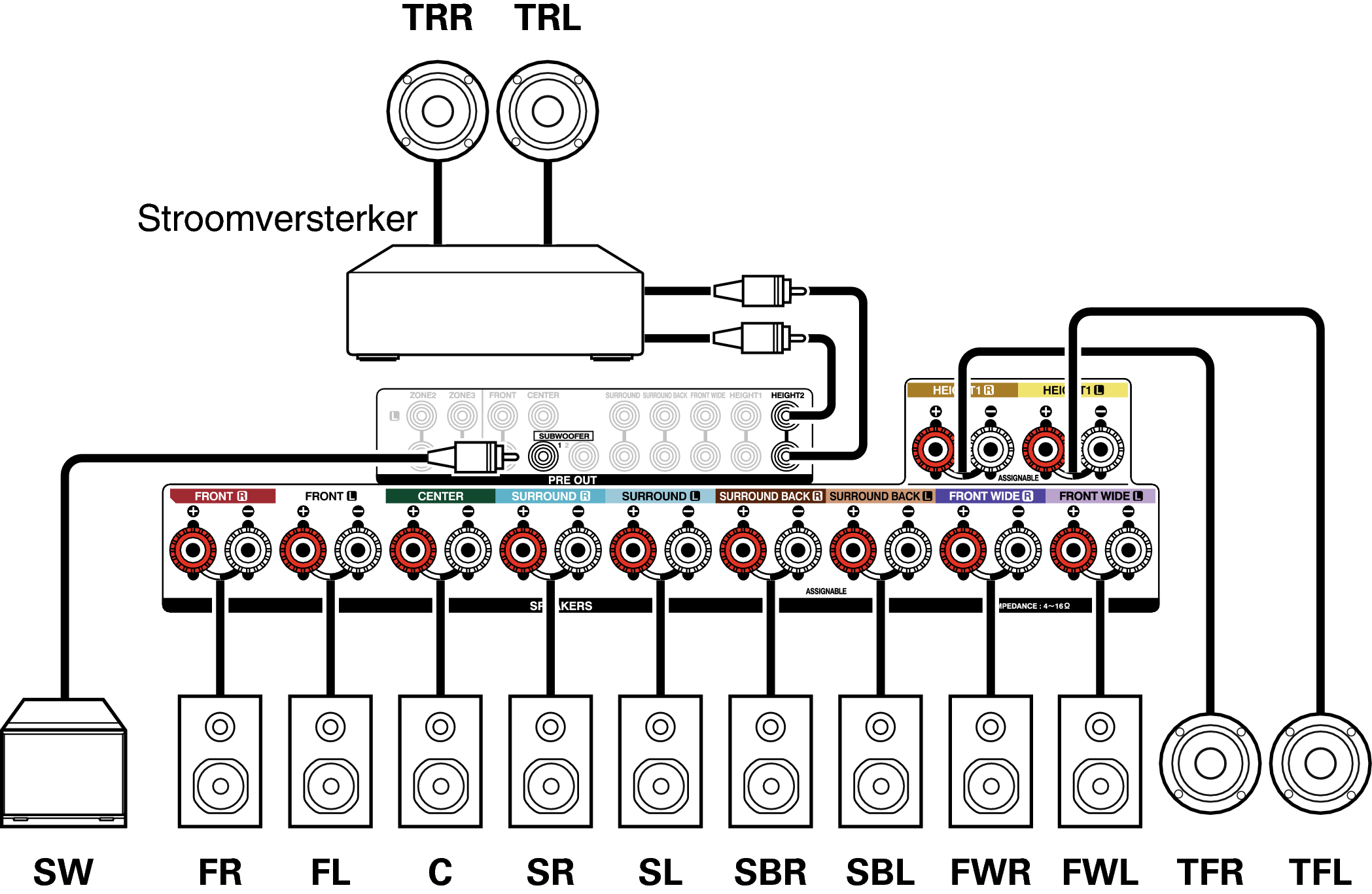

Deze systeemconfiguratie speelt 9.1-kanaals bronnen af door middel van een externe stroomversterker.
7.1-kanaals systeem
Deze configuratie gebruikt alleen dit toestel voor Dolby Atmos-weergave.
Upgraden (Auro-3D)
Auro-3D
Deze luidsprekerconfiguratie is geoptimaliseerd voor Auro-3D-weergave.
9.1-kanaals systeem
Sluit een externe versterker aan op de HEIGHT2 pre out-aansluitingen om te genieten van 9.1-kanaals van Auro-3D.
Een externe voedingsversterker aansluiten

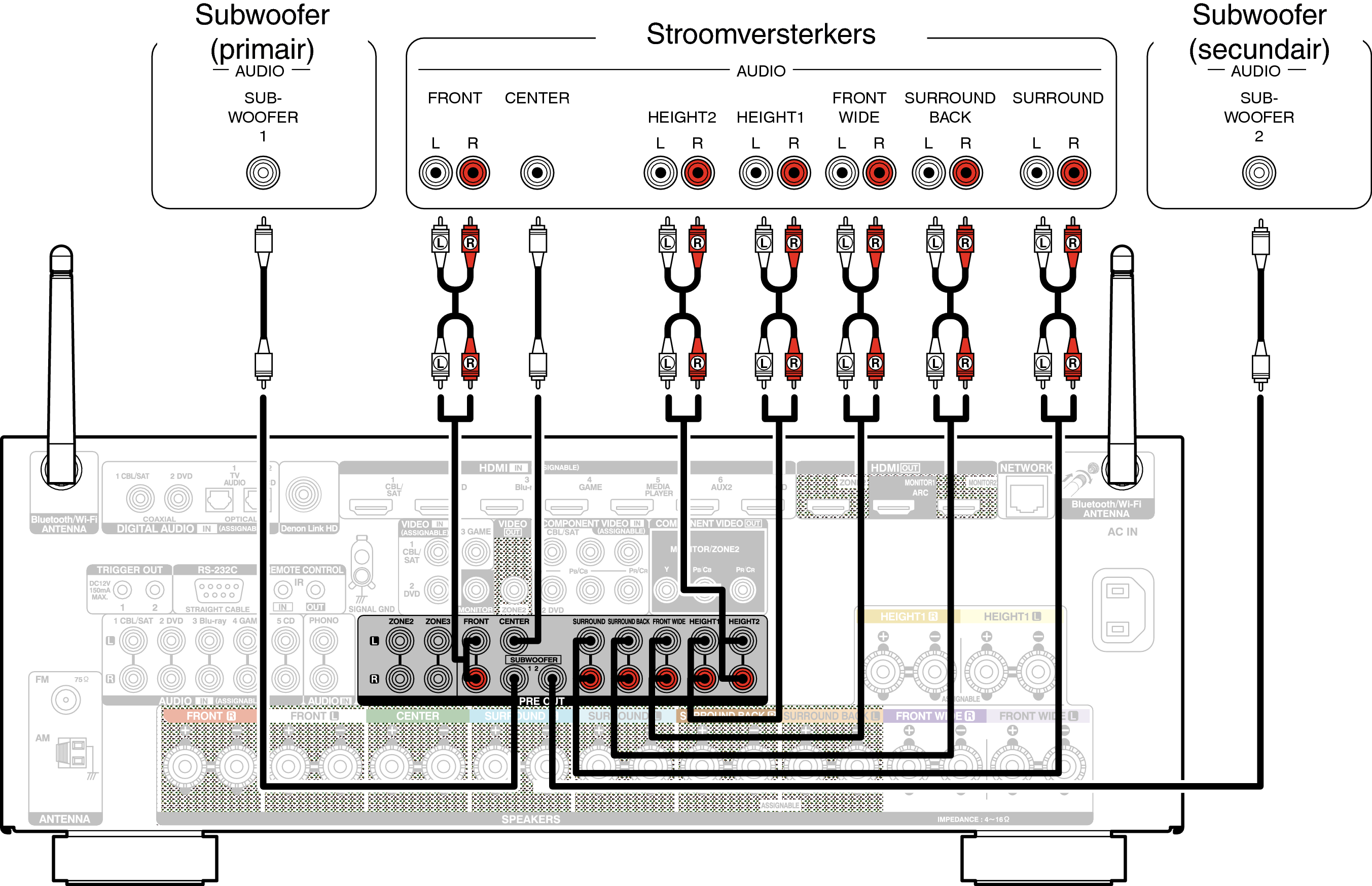

U kunt dit toestel gebruiken als een voorversterker door een externe stroomversterker aan te sluiten op de PRE OUT-aansluitingen. Door het toevoegen van een stroomversterker aan elk kanaal, kan de echtheid van het geluid verder worden verbeterd.
Selecteer de aansluiting die u wilt gebruiken en sluit het apparaat aan.
Wanneer u slechts één surround achterluidspreker gebruikt, sluit u deze aan op de L-aansluiting voor het linkerkanaal.
