スピーカーを設置する

ご使用になるスピーカーの本数に応じてスピーカーシステムを決定し、各スピーカーおよびサブウーハーを部屋に設置します。
例として、代表的な設置方法を説明します。

Pict SP Position1

FL/FR(フロント
スピーカー左/右):

フロント左右スピーカーは視聴位置から前方の等距離に設置します。各スピーカーとテレビの間の距離は同じにしてください。

C(センター
スピーカー):

センタースピーカーはフロント左右スピーカーの中間のテレビの上または下側に設置します。

SL/SR(サラウンド
スピーカー左/右):

サラウンド左右スピーカーは視聴位置から左右の等距離に設置します。サラウンドバックスピーカーをお持ちでない場合は、斜め後方に設置してください。

SBL/SBR(サラウンドバックスピーカー左/右):

サラウンドバック左右スピーカーは視聴位置から後方の等距離に設置します。サラウンドバックスピーカーを1台使用する場合(SB)は、リスニングポイントの真後ろに設置してください。

FWL/FWR(フロントワイドスピーカー左/右):

フロントワイド左右スピーカーは、フロントスピーカーから等距離の外側になるように設置します。

SW 1/2 (サブウーハー):

サブウーハーは、フロントスピーカーの近くの設置可能な場所に設置します。サブウーハーを2台使用する場合は、部屋の前方に左右非対称となるように設置してください。

Pict SP Position2

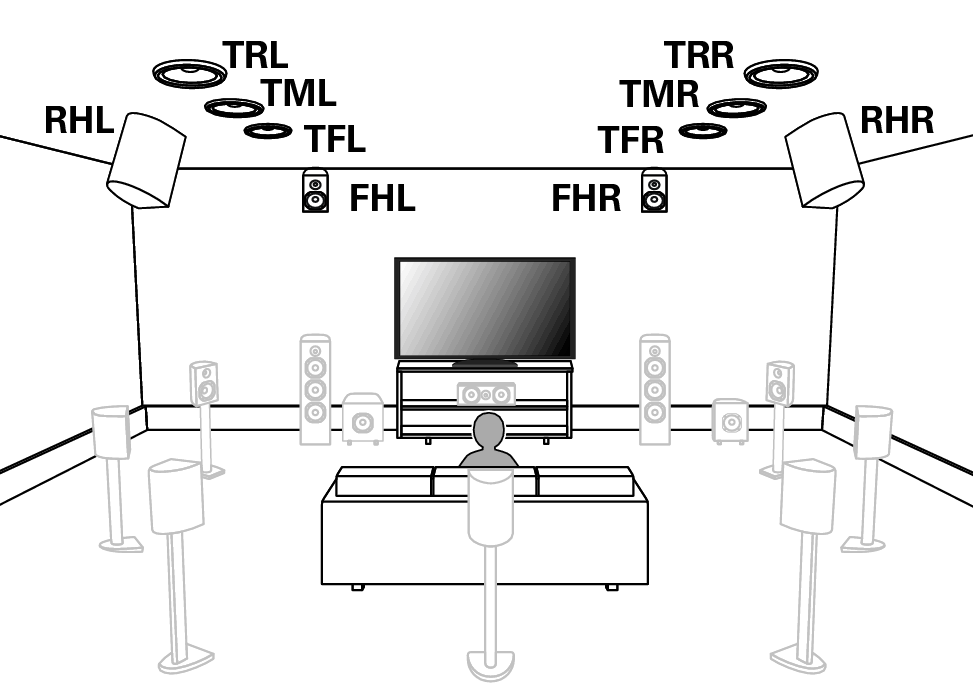

FHL/FHR (フロントハイトスピーカー左/右):

フロントハイト左右スピーカーはフロントスピーカーの真上に配置します。できるだけ天井に近い高さで、リスニングポイントを向くように設置してください。

TFL/TFR (トップフロントスピーカー左/右):

トップフロント左右スピーカーは視聴位置から前方の天井に取り付けます。
左右の間隔は、フロント左右スピーカーと合わせてください。

TML/TMR (トップミドルスピーカー左/右):

トップミドル左右スピーカーは視聴位置の真上の天井に取り付けます。
左右の間隔は、フロント左右スピーカーと合わせてください。

TRL/TRR (トップリアスピーカー左/右):

トップリア左右スピーカーは視聴位置から後方の天井に取り付けます。
左右の間隔は、フロント左右スピーカーと合わせてください。

RHL/RHR (リアハイトスピーカー左/右):

リアハイト左右スピーカーはできるだけ天井に近い高さで、視聴位置から後方に配置します。左右の間隔は、フロント左右スピーカーと合わせてください。

Pict SP Position3

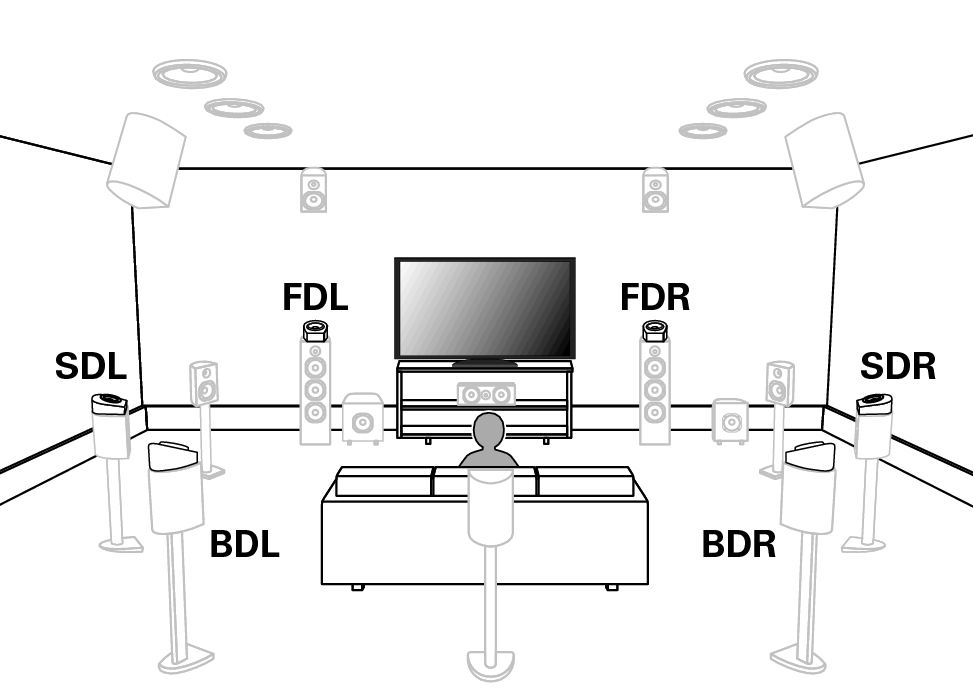

FDL/FDR (フロントDolbyスピーカー左/右):

フロントDolby Atmos Enabledスピーカーをフロントスピーカーの上に置いてください。フロントスピーカーと一体型のDolby Atmos Enabledスピーカーの場合は、フロントスピーカーの代わりにDolby Atmos Enabledスピーカーを置いてください。

SDL/SDR (サラウンドDolbyスピーカー左/右):

サラウンドDolby Atmos Enabledスピーカーをサラウンドスピーカーの上に置いてください。サラウンドスピーカーと一体型のDolby Atmos Enabledスピーカーの場合は、サラウンドスピーカーの代わりにDolby Atmos Enabledスピーカーを置いてください。

BDL/BDR (バックDolbyスピーカー左/右):

バックDolby Atmos Enabledスピーカーをサラウンドバックスピーカーの上に置いてください。サラウンドバックスピーカーと一体型のDolby Atmos Enabledスピーカーの場合は、サラウンドバックスピーカーの代わりにDolby Atmos Enabledスピーカーを置いてください。

Dolby Atmos Enabledスピーカーについて

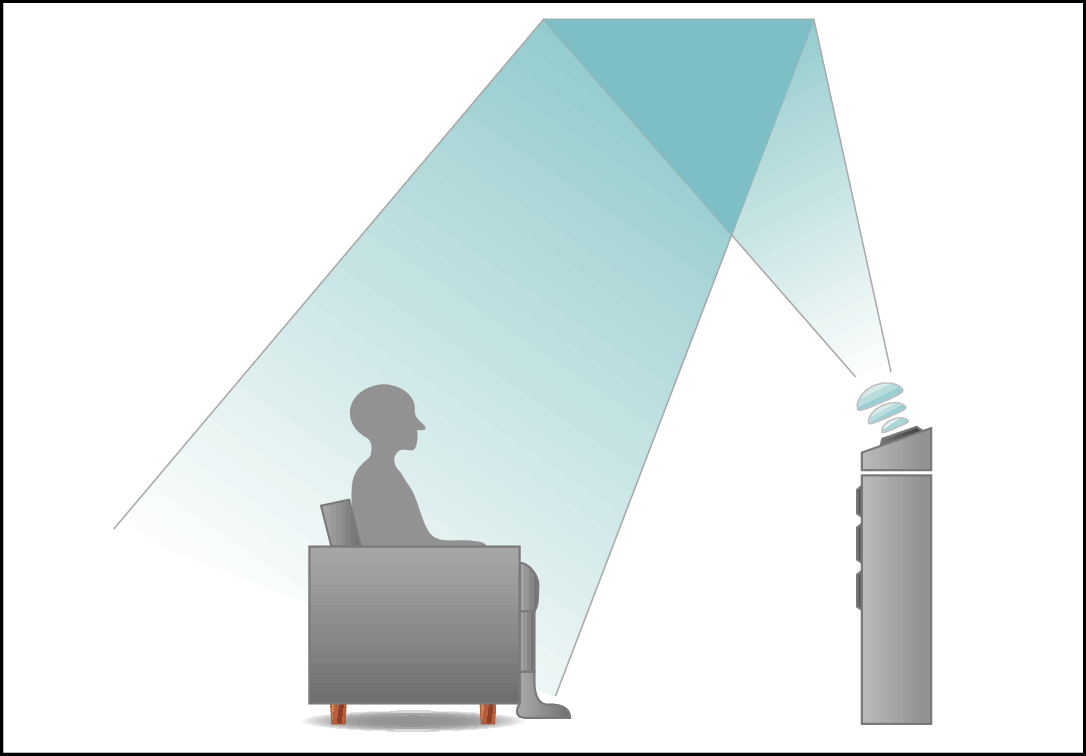

Dolby Atmos Enabledスピーカーは上向きの特殊なスピーカーを床面に設置することで、出力された音声を天井で反射させて上から音声が聴こえるようにするスピーカーです。

天井にスピーカーが設置できない環境でも、Dolby Atmos の3Dサウンドを楽しむことができます。

Pict Dolby SP Side

本機は、サラウンド空間により一層の広がりや奥行きを表現するAudyssey DSX® 、Dolby AtmosおよびDTS Neo:Xに対応しています。こちらこちらこちら
Audyssey DSX®をご使用になる場合は、フロントワイドスピーカーまたはフロントハイトスピーカーを設置してください。

各スピーカーを設置する高さは、次のイラストを目安にしてください。ただし、正確に合わせる必要はありません。

Pict SP Layout 11.1 Side AVRX5200WE3
Pict SP Layout 11.1 Top

サラウンドバックスピーカーを使用して7.1チャンネルのスピーカーを設置するとき

Pict SP Layout 7.1 SB

∗1:22°~30°  ∗2:90°~110°  ∗3:135°~150°

サラウンドバックスピーカーを1本のみ使用する場合は、サラウンドバックスピーカーをリスニングポイントの真後ろに設置してください。

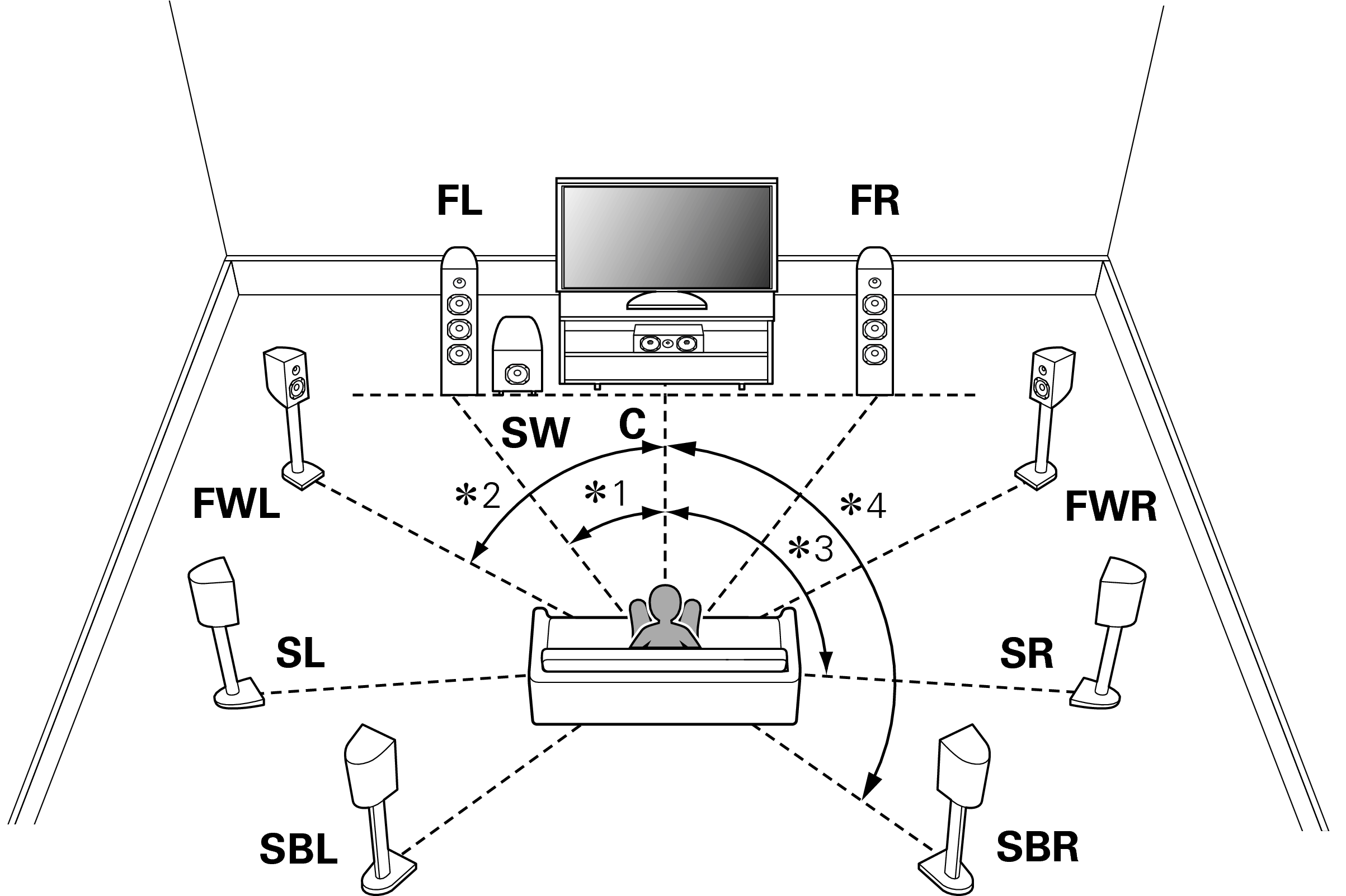

フロントワイドスピーカーを使用して9.1チャンネルのスピーカーを設置するとき

Pict SP Layout 9.1 SB FW

∗1:22°~30°  ∗2:55°~60°  ∗3:90°~110°  ∗4:135°~150°

5.1チャンネルのスピーカーを設置するとき

Pict SP Layout 5.1

∗1:22°~30°  ∗2:120°

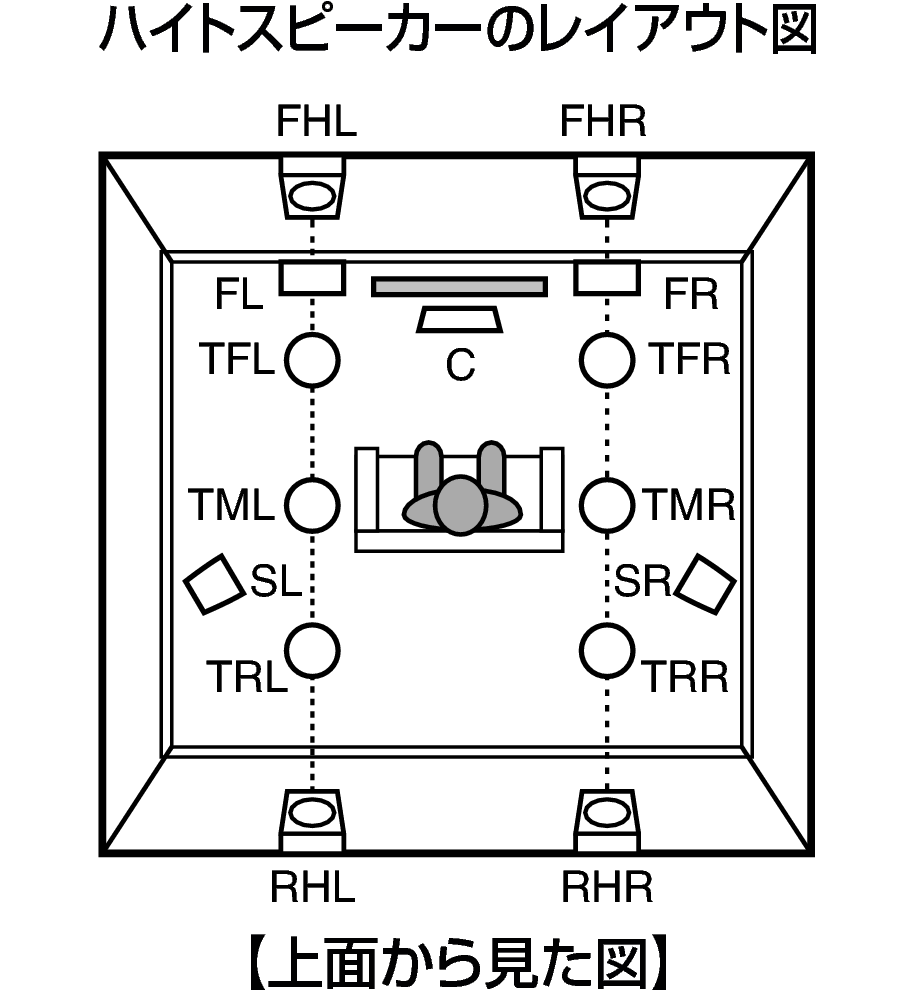

ハイトスピーカーおよびトップスピーカーを含めたレイアウト

Dolby Atmosの配置例

サラウンドバックスピーカーを使用した7.1チャンネルのスピーカーにトップフロント/トップリアスピーカーを組み合わせたレイアウト図です。

Pict SP Layout Dolby Atmos

DTS Neo:Xの配置例

サラウンドバックスピーカーとフロントワイドスピーカーを使用した9.1チャンネルのスピーカーにフロントハイトスピーカーを組み合わせたレイアウト図です。

Pict SP Layout DTS NeoX
